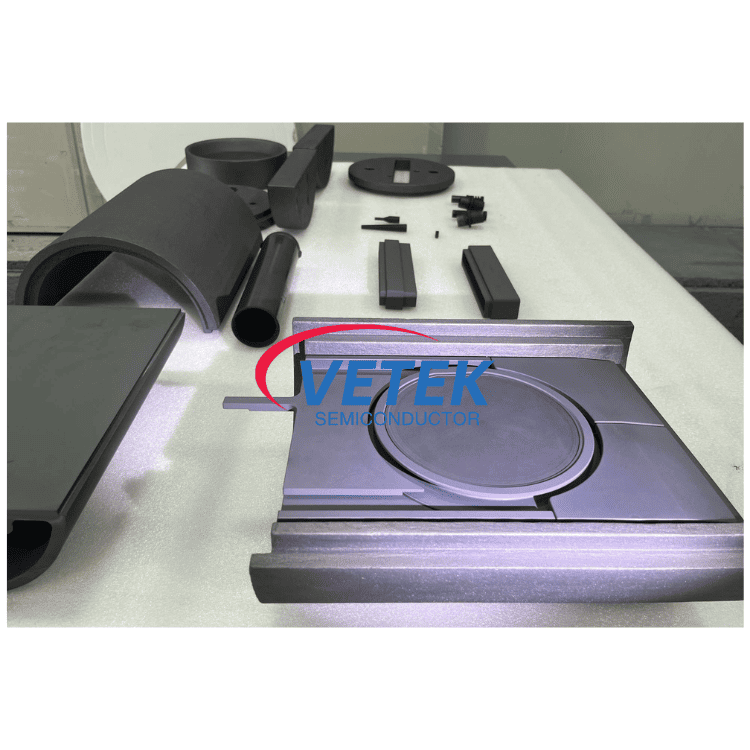

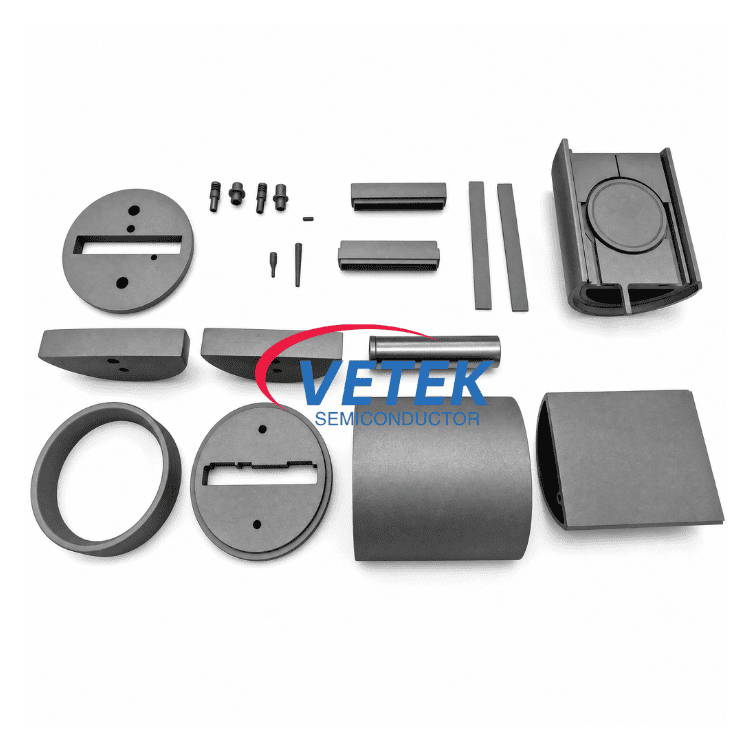

Pusmėnulis LPE reakcijos kamerai

Kas yra pusmėnulis LPE reakcijos kameroje?

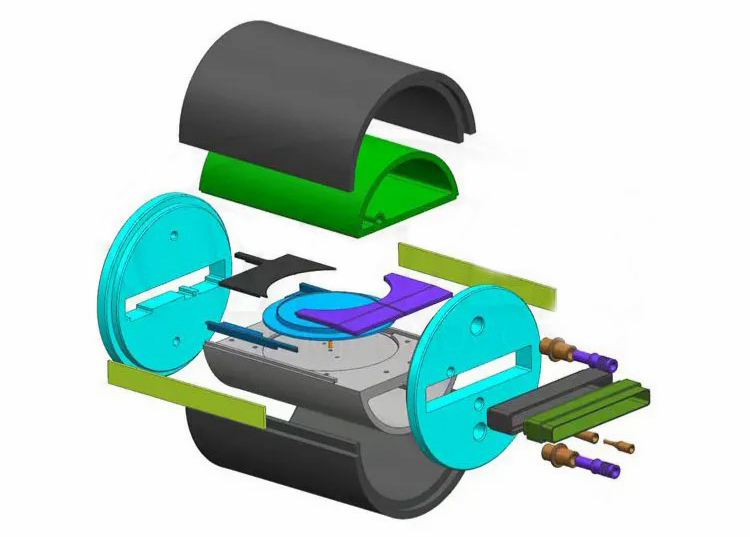

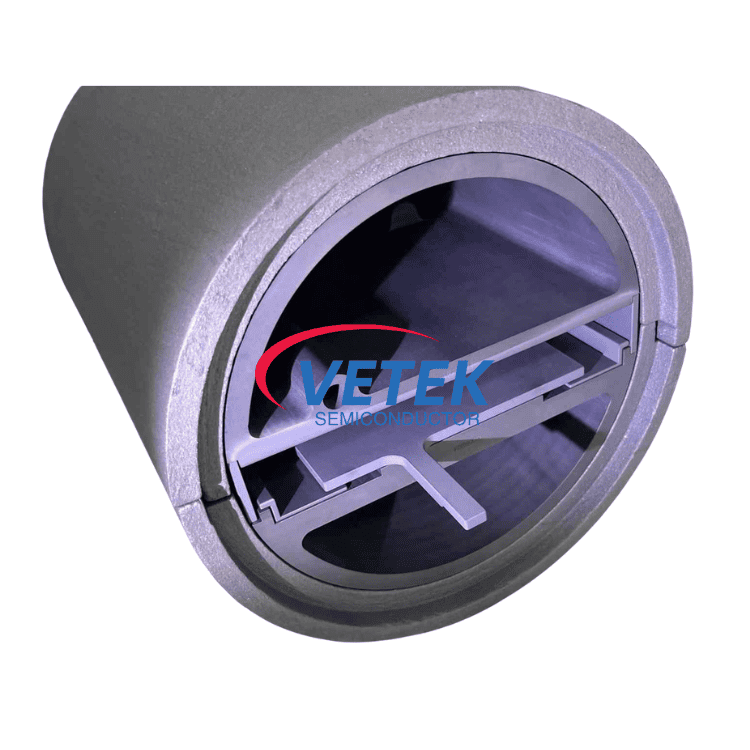

Daugelyje LPE horizontalių reaktorių pusmėnulis yra vidinės kameros mazgo dalis. Skirtingi įrangos gamintojai gali naudoti šiek tiek skirtingas struktūras, tačiau funkcija paprastai yra panaši. Komponentas paprastai yra padalintas į viršutinę ir apatinę dalis:

• Viršutinė pusmėnulis:Viršutinė dalis daugiausia veikia kaip atraminė konstrukcija reaktoriaus viduje. Kadangi ji ilgą laiką išlieka arti aukštos temperatūros proceso zonos, medžiaga turi išlikti stabili be akivaizdžių deformacijų po pasikartojančių terminių ciklų. Kitas svarbus dalykas yra cheminis stabilumas. SiC epitaksijos metu kameros aplinkoje yra reaktyviųjų dujų, todėl grafito paviršius turi būti tinkamai apsaugotas.
• Apatinis pusmėnulis:Apatinė dalis yra sujungta šalia kvarcinio vamzdžio srities ir besisukančio mazgo. Jis dalyvauja dujų įvedime ir mechaniniame palaikyme epitaksinio augimo metu. Palyginti su įprastomis grafito konstrukcinėmis dalimis, apatinis pusmėnulis paprastai susiduria su aukštesniais atsparumo oksidacijai ir terminio smūgio stabilumui dėl nuolatinio šildymo ir aušinimo reaktoriaus veikimo metu.

Pagrindinės VETEK pusmėnulio savybės, skirtos LPE reakcijos kamerai

1. Didelio grynumo grafito substratas

Pagrindinė medžiaga yra labai grynas grafitas, tinkamas puslaidininkių procesų aplinkai. Medžiagos grynumas yra svarbus SiC epitaksijoje, nes metalinis užterštumas gali turėti įtakos kristalų augimo stabilumui ir plėvelės kokybei. Šiam tikslui VETEK naudoja išgrynintą grafito medžiagas su kontroliuojamais priemaišų lygiais.

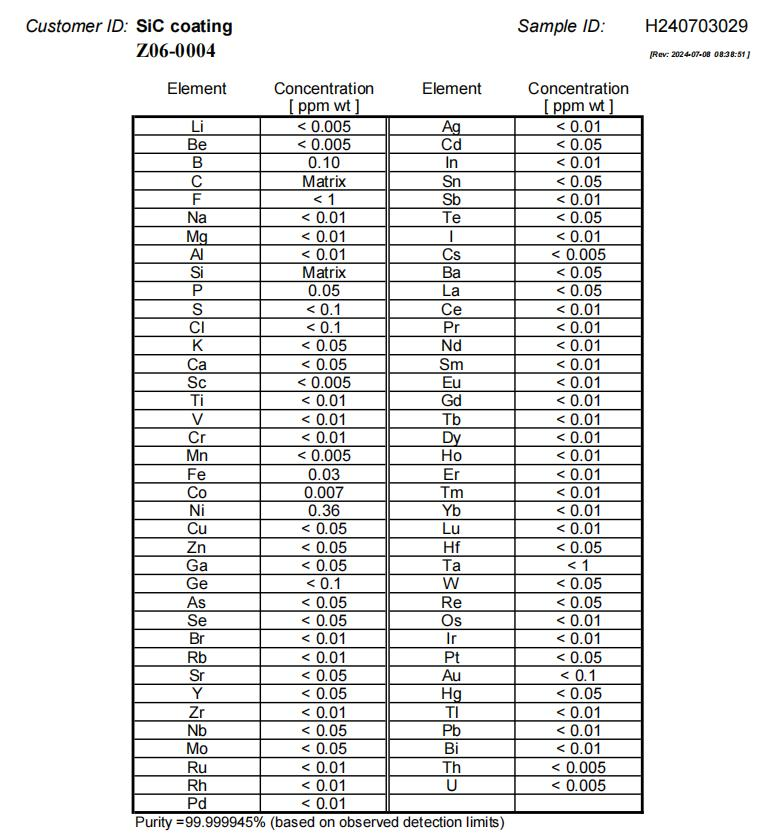

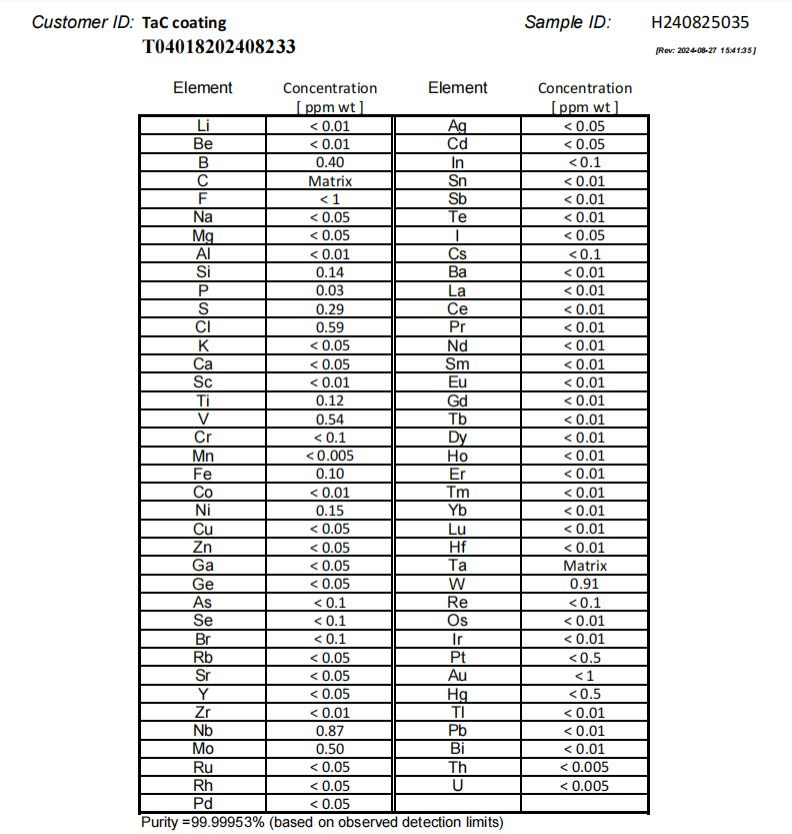

2. Pažangi CVD SiC ir TaC danga

Dauguma Halfmoon komponentų yra padengti CVD SiC, kad pagerintų paviršiaus apsaugą esant aukštai temperatūrai. Reikalingesnėms aplinkoms taip pat galima naudoti TaC dangą. Tipiški dengtų konstrukcijų pranašumai:

• geresnis atsparumas korozinėms proceso dujoms
• mažesnė dalelių generacija
• pagerintas paviršiaus patvarumas
• geresnis stabilumas terminio ciklo metu

Praktikoje dangos pasirinkimas paprastai priklauso nuo reaktoriaus temperatūros, proceso chemijos ir numatomo tarnavimo laiko.

3. Puikus terminis stabilumas

Sukurtas aukštos temperatūros puslaidininkių apdorojimo aplinkai, VETEK Halfmoon išlaiko matmenų stabilumą ir struktūrinį vientisumą ilgų epitaksinių ciklų metu, todėl jis puikiai tinka LPE ir MOCVD įrangai.

4. Tikslus CNC apdirbimas

VETEK turi pažangias CNC precizinio apdirbimo galimybes su mikronų lygio matmenų valdymu, užtikrinančiu puikų suderinamumą su sudėtingomis LPE reaktorių struktūromis ir pritaikytais įrangos reikalavimais.

5. Ilgas tarnavimo laikas

Dėl optimizuotos dangos sukibimo technologijos ir didelio grynumo medžiagų apdorojimo VETEK Halfmoon komponentai demonstruoja puikų ilgaamžiškumą pakartotinio terminio ciklo ir korozinių proceso dujų metu, todėl sumažėja priežiūros dažnis ir bendrosios eksploatavimo išlaidos.

Techniniai privalumai

Programos

VETEK pusmėnulis LPE reakcijos kamerai yra plačiai naudojamas:

• Silicio karbido (SiC) epitaksinės sistemos

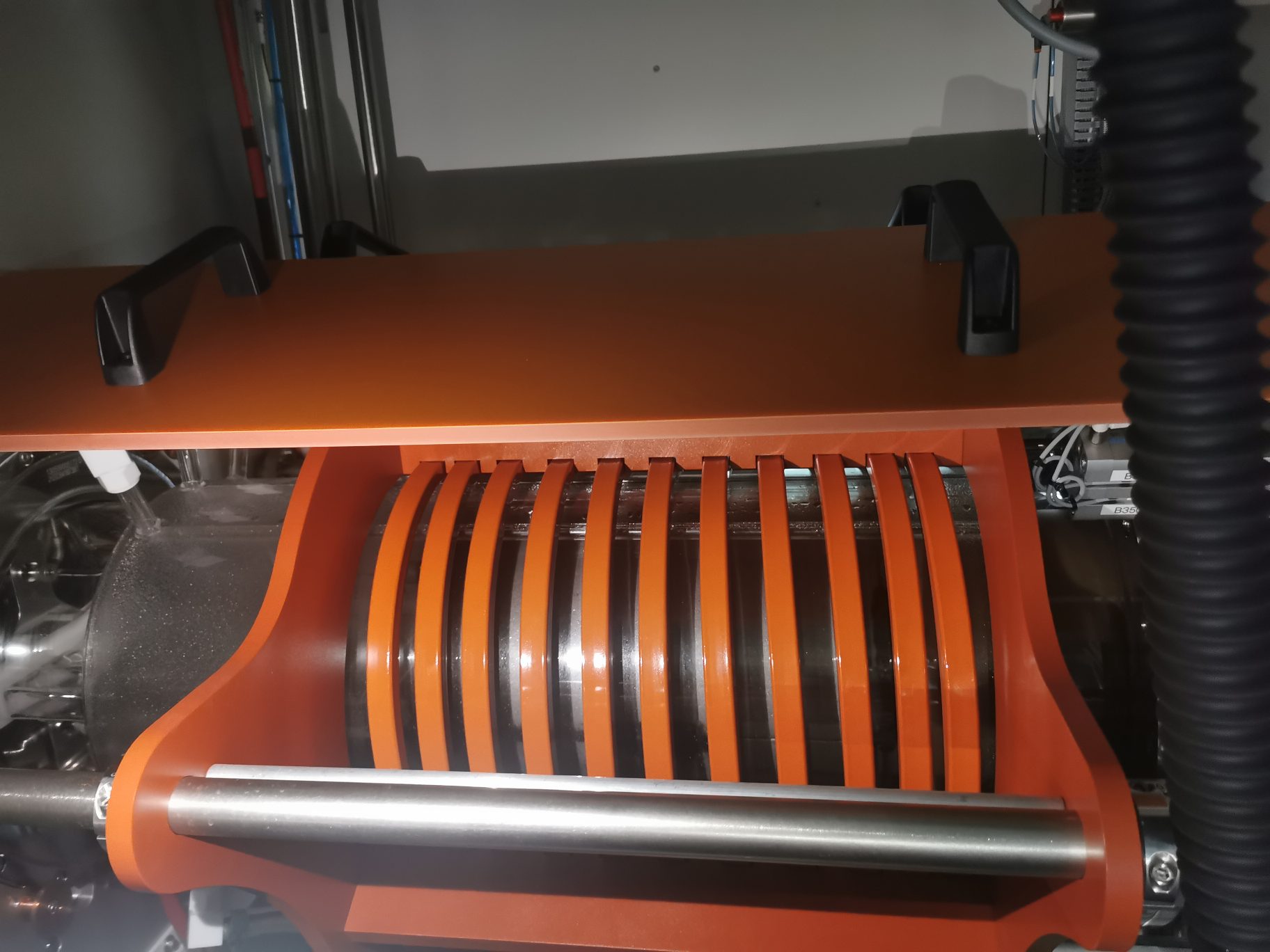

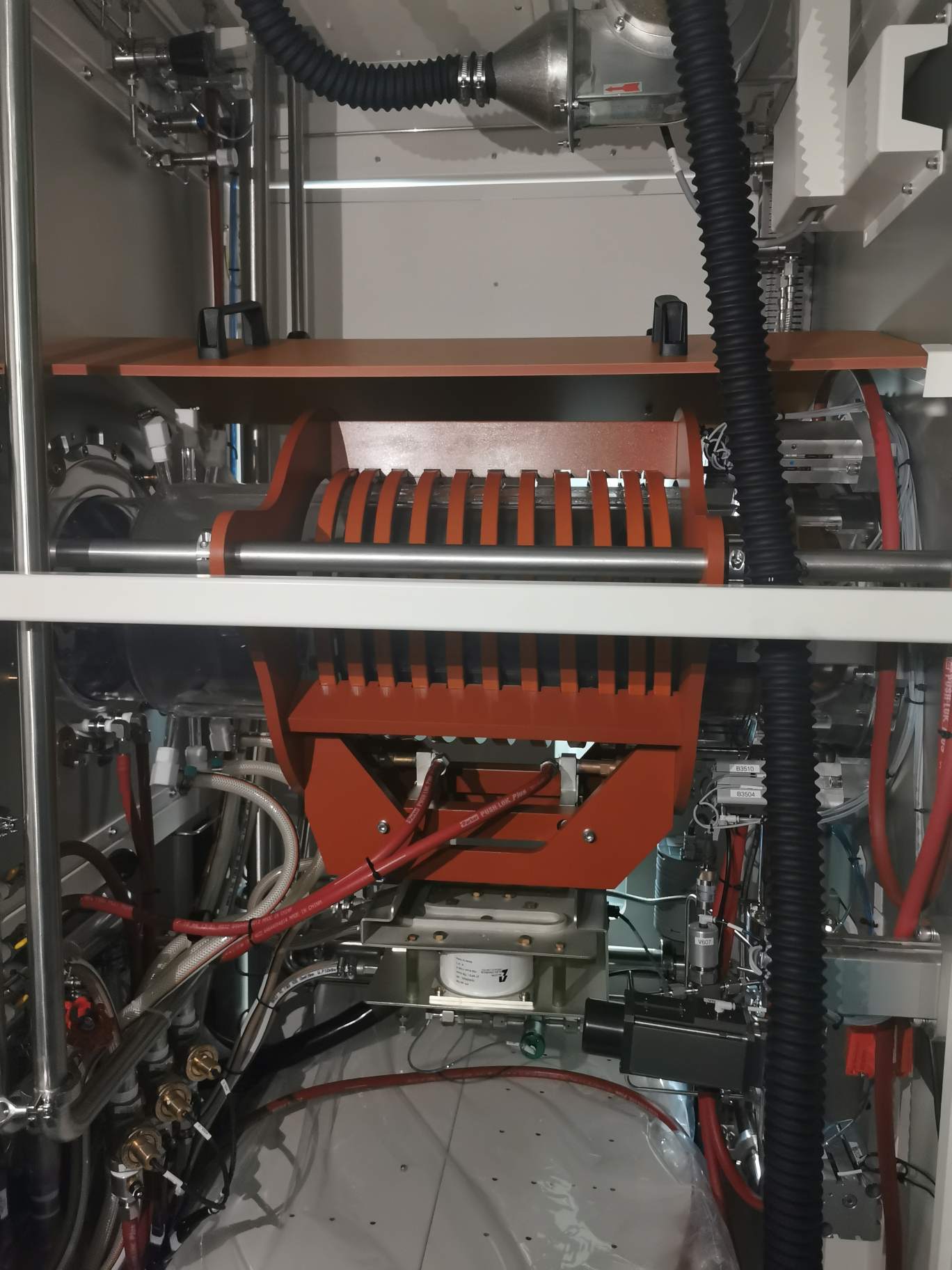

• LPE horizontalūs reaktoriai
• Puslaidininkinė epitaksinio augimo įranga
• Aukštos temperatūros CVD proceso kameros
• Pažangios puslaidininkių šiluminio lauko sistemos
• SiC kristalų auginimo sistemos
• Trečiosios kartos puslaidininkių gamyba

Mūsų produktai yra suderinami su daugeliu pramonės pagrindinių įrangos platformų ir gali būti pritaikyti pagal klientų brėžinius arba reaktoriaus specifikacijas.

Kodėl verta rinktis VETEK Semiconductor?

VETEK Semiconductor daug metų orientuojasi į puslaidininkinio grafito komponentus ir dengimo technologijas. Nuo 2016 m. įmonė toliau plėtoja savo pajėgumus gryninimo, tikslaus grafito apdirbimo ir CVD dangų gamybos puslaidininkiams srityse.

VETEK galimybės:

• Patirtis dirbant su SiC epitaksiniais komponentais ir reaktorių dalimis
• Vidaus CVD SiC ir TaC dangų gamyba
• Puslaidininkio lygio medžiagų valymo kontrolė
• Gamyba pagal užsakymą pagal brėžinius ar pavyzdžius
• Stabilus gamybos pajėgumas paketiniams užsakymams
• Grafito veltinio ir terminio lauko medžiagų tiekimas
• ISO9001 kokybės valdymo sistema
• Techninė pagalba užsienio klientams

DUK

(1) Kokia yra pusmėnulio funkcija LPE reaktoriuje?

„Halfmoon“ komponentas palaiko dujų srauto valdymą, kameros struktūros integravimą, temperatūros valdymą ir suskeptoriaus sukimąsi epitaksinės reakcijos kameroje.

(2) Ar pusmėnulis tiesiogiai liečiasi su plokštele?

Paprastai ne. Daugumoje LPE reaktorių konstrukcijų pusmėnulis lieka aplink kameros mazgą, o ne tiesiogiai liečia plokštelę.

(3) Kodėl ant paviršiaus naudoti SiC arba TaC dangą?

Danga daugiausia skirta apsaugai. SiC epitaksijos metu grafito dalys ilgą laiką yra veikiamos aukštos temperatūros ir reaktyviųjų dujų. Danga padeda pagerinti atsparumą oksidacijai ir sumažina paviršiaus susidėvėjimą bei dalelių susidarymą.

(4) Ar dalis gali būti pritaikyta?

Taip. Dauguma Halfmoon dalių iš tikrųjų gaminamos pagal reaktoriaus konstrukciją ir klientų brėžinius, nes matmenys ir montavimo detalės įvairiose įrangos platformose dažnai skiriasi.
