UV LED imtuvas

„VeTek Semiconductor“ yra gamintojas, kurio specializacija yra UV LED susceptoriai, turintis ilgametę LED EPI susceptorių tyrimų ir plėtros bei gamybos patirtį ir yra pripažintas daugelio pramonės klientų.

Šviesos diodas, ty puslaidininkinis šviesos diodas, jo liuminescencijos fizinė prigimtis yra ta, kad įjungus puslaidininkio pn sandūrą, veikiant elektriniam potencialui, elektronai ir skylės puslaidininkinėje medžiagoje sujungiami, kad susidarytų fotonai, kad būtų pasiekti puslaidininkinę liuminescenciją. Todėl epitaksinė technologija yra vienas iš šviesos diodų pagrindų ir šerdies, taip pat pagrindinis lemiamas veiksnys, lemiantis LED elektrines ir optines charakteristikas.

Epitaksijos (EPI) technologija reiškia monokristalinės medžiagos augimą ant vieno kristalo pagrindo, kurio gardelės išdėstymas yra toks pat kaip ir substratas. Pagrindinis principas: ant substrato, įkaitinto iki tinkamos temperatūros (daugiausia safyro substrato, SiC substrato ir Si substrato), dujinės medžiagos indis (In), galis (Ga), aliuminis (Al), fosforas (P) patenka į paviršių. substrato, kad išaugintų specifinę monokristalinę plėvelę. Šiuo metu LED epitaksinio lakšto augimo technologijoje daugiausia naudojamas MOCVD (organinio metalo cheminio meteorologinio nusodinimo) metodas.

LED epitaksinio pagrindo medžiaga

1. Raudonas ir geltonas šviesos diodas:

GaP ir GaAs yra dažniausiai naudojami raudonų ir geltonų šviesos diodų substratai. GaP substratai naudojami skystosios fazės epitaksijos (LPE) metodu, todėl gaunamas platus 565–700 nm bangos ilgių diapazonas. Dujinės fazės epitaksijos (VPE) metodui auginami GaAsP epitaksiniai sluoksniai, kurių bangos ilgis yra tarp 630-650 nm. Naudojant MOCVD, GaAs substratai paprastai naudojami augant AlInGaP epitaksinėms struktūroms.

Tai padeda įveikti GaAs substratų šviesos sugerties trūkumus, nors tai sukelia grotelių neatitikimą, todėl InGaP ir AlGaInP struktūroms auginti reikalingi buferiniai sluoksniai.

„VeTek Semiconductor“ suteikia LED EPI susceptorių su SiC danga, TaC dangą:

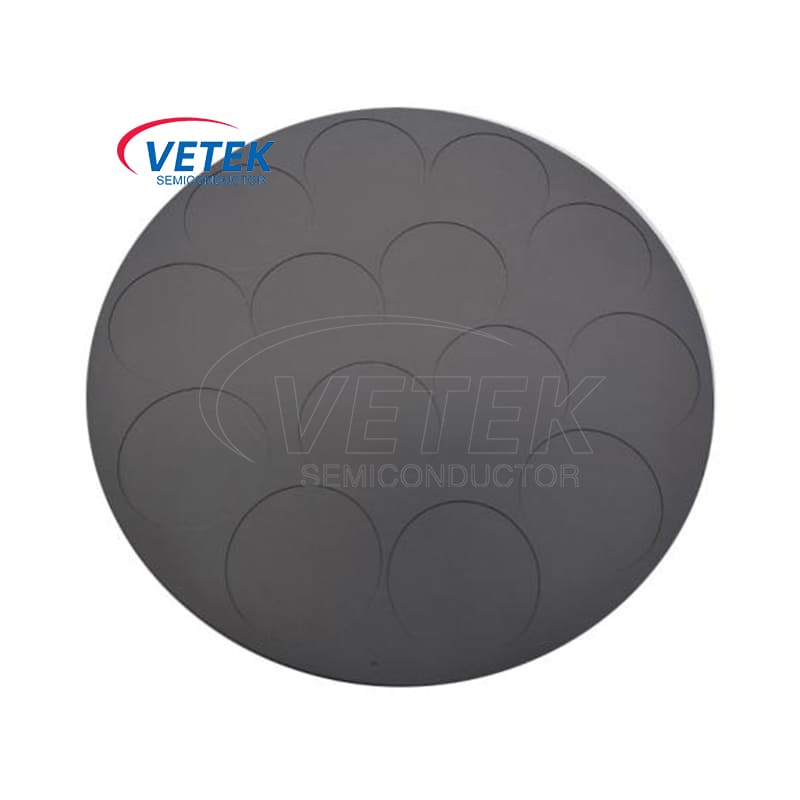

VEECO LED EPI imtuvas LED EPI susceptoriuje naudojama TaC danga

2. mėlynas ir žalias šviesos diodas:

 ● GaN substratas: GaN monokristalas yra idealus substratas GaN augimui, gerinant kristalų kokybę, lusto tarnavimo laiką, šviesos efektyvumą ir srovės tankį. Tačiau sunkus paruošimas riboja jo taikymą.

Safyro substratas: Safyras (Al2O3) yra labiausiai paplitęs GaN augimo substratas, pasižymintis geru cheminiu stabilumu ir nesugeriantis matomos šviesos. Tačiau ji susiduria su iššūkiais dėl nepakankamo šilumos laidumo, kai elektros lustai veikia didelės srovės srove.

● SiC substratas: SiC yra dar vienas substratas, naudojamas GaN augimui, užimantis antrąją rinkos dalį. Jis užtikrina gerą cheminį stabilumą, elektrinį laidumą, šilumos laidumą ir nesugeria matomos šviesos. Tačiau jis turi aukštesnes kainas ir žemesnę kokybę, palyginti su safyru. SiC netinka UV šviesos diodams, mažesniems nei 380 nm. Dėl puikaus SiC elektrinio ir šilumos laidumo nereikia surišti flip-chip, kad šiluma būtų išsklaidyta galios tipo GaN šviesos dioduose ant safyro pagrindo. Viršutinė ir apatinė elektrodų struktūra efektyviai išsklaido šilumą galios tipo GaN LED įrenginiuose.

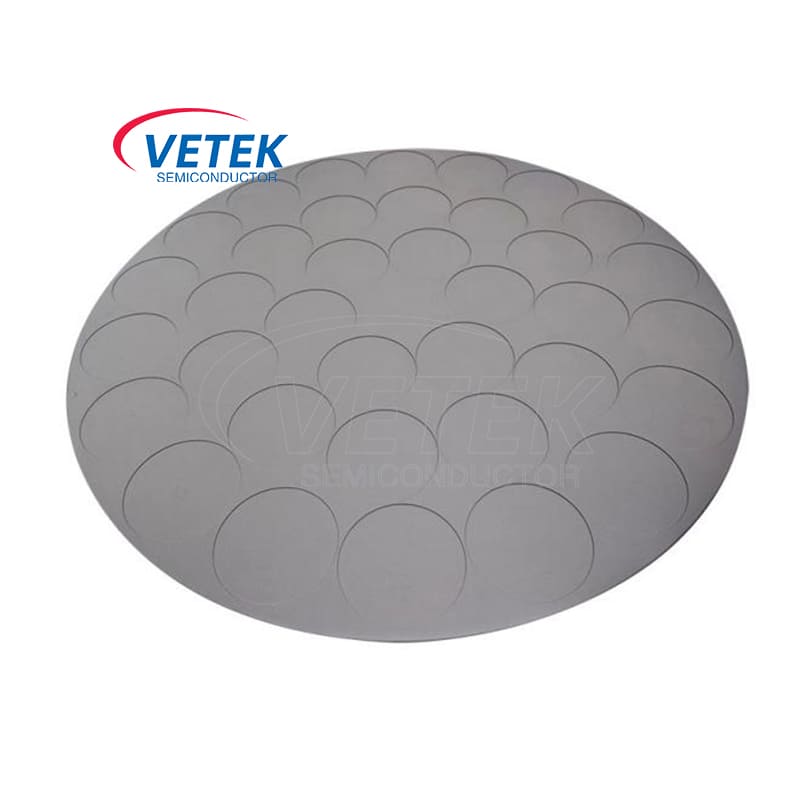

LED epitaksinis imtuvas MOCVD susceptorius su TaC danga

3. Gilus UV LED EPI:

Giliųjų ultravioletinių (DUV) LED epitaksijoje, giliųjų UV LED arba DUV LED epitaksijoje dažniausiai naudojamos cheminės medžiagos kaip substratai: aliuminio nitridas (AlN), silicio karbidas (SiC) ir galio nitridas (GaN). Šios medžiagos pasižymi geru šilumos laidumu, elektros izoliacija ir kristalų kokybe, todėl jas tinka naudoti DUV LED didelės galios ir aukštos temperatūros aplinkoje. Pagrindo medžiagos pasirinkimas priklauso nuo tokių veiksnių kaip taikymo reikalavimai, gamybos procesai ir sąnaudos.

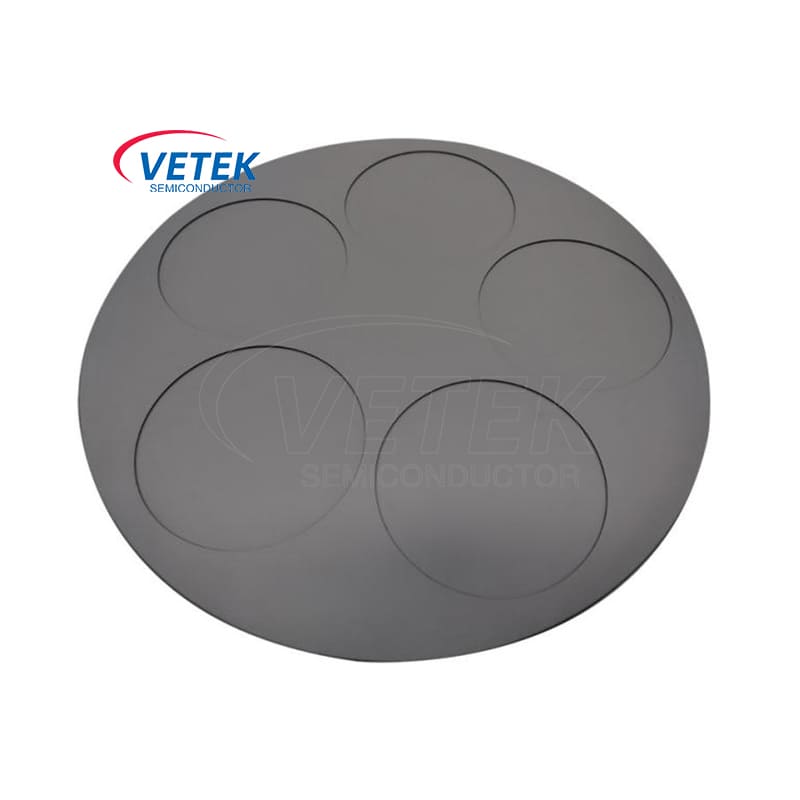

SiC padengtas gilus UV LED susceptorius TaC padengtas gilus UV LED susceptorius
