WuYi TianYao New Material Tech.Co.,Ltd.
„WuYi TianYao New Material Tech.Co., Ltd.“, įkurta 2016 m., yra pirmaujanti pažangių dangų medžiagų tiekėja puslaidininkių pramonei. Mūsų įkūrėjas, buvęs Kinijos mokslų akademijos Medžiagų instituto ekspertas, įkūrė įmonę, siekdamas kurti pažangiausius sprendimus pramonei.

Mūsų pagrindiniai produktų pasiūlymai apimaCVD silicio karbido (SiC) dangos, tantalo karbido (TaC) dangos, birūs SiC, SiC milteliai ir didelio grynumo SiC medžiagos. Pagrindiniai produktai yra SiC padengtas grafito susceptorius, pakaitinimo žiedai, TaC padengtas nukreipimo žiedas, pusmėnulio dalys ir kt., Grynumas yra mažesnis nei 5 ppm, gali atitikti klientų reikalavimus.

150

Darbuotojai

12

Gamybos linijos

2

Gamybos bazės

2

MTEP centrai

Peržiūrėti daugiau
„Vetek“ yra silicio karbido dangos, tantalum karbido dangos, specialiojo grafito gamintojo ir tiekėjo Kinijoje profesionalas. Galite būti tikri pirkti produktus iš mūsų gamyklos ir mes pasiūlysime jums kokybišką pardavimo paslaugą.

Mūsų paslaugos

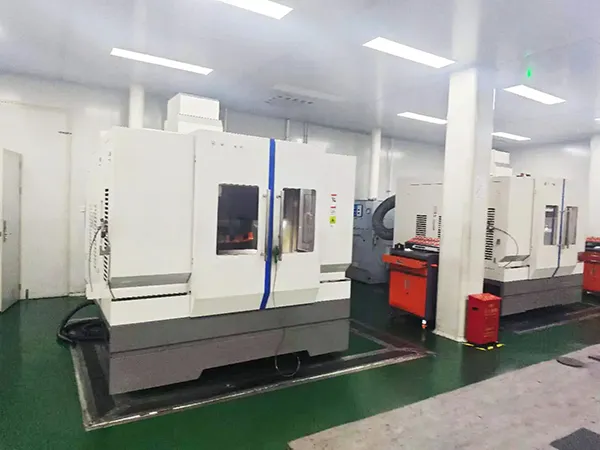

CNC Machining

CNC apdirbimas

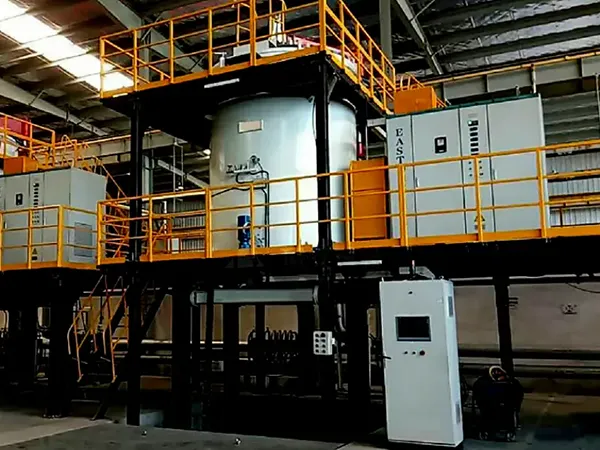

Material Sintering

Medžiagų sukepinimas

Material Purification

Medžiagos valymas

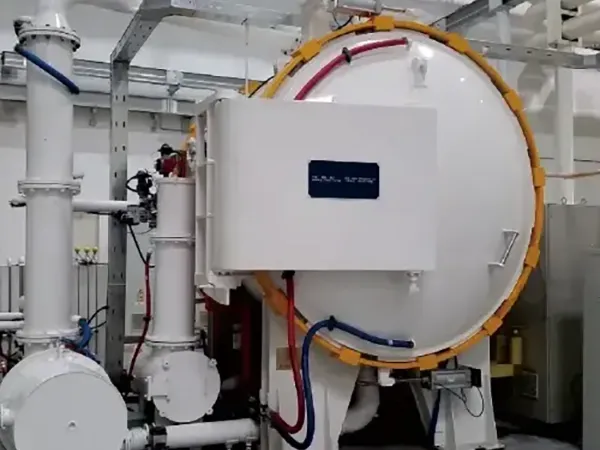

CVD Coating

CVD danga

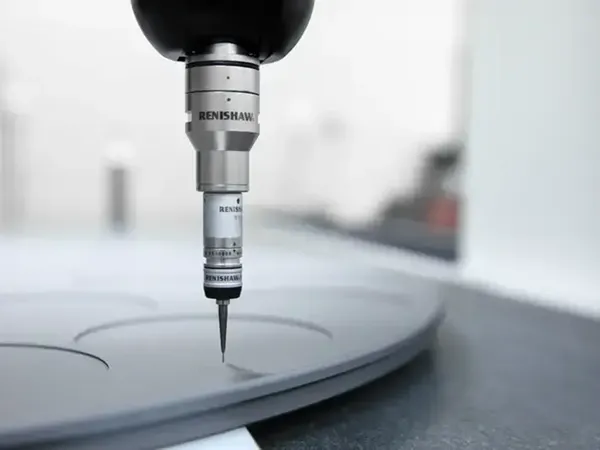

Material Testing

Medžiagų bandymas

Mūsų privalumai

Pažangios medžiagos keičia ateitį. Siekta būti pirmaujančiu puslaidininkinių medžiagų novatoriumi visame pasaulyje.

Advanced Equipment & Testing Capacity

Pažangi įranga ir bandymų pajėgumai

Mes valdome 12 pažangių gamybos linijų su daugiau nei 80 pramonėje pirmaujančių CVD ir tikrinimo įrangos rinkinių, kad užtikrintume stabilią masinę gamybą ir griežtą kokybės kontrolę.

Dual R&D Centers & Deep Expertise

Du MTEP centrai ir gili patirtis

Mūsų dvigubos MTEP platformos, kurias įkūrė buvęs CAS profesorius ir investavo daugiau nei 30 % metinių tyrimų ir plėtros, sėkmingai užpildo atotrūkį tarp pagrindinių mechanizmų tyrimų ir pramonės plėtros.

Strategic Industry Recognition

Strateginis pramonės pripažinimas

„VeTek Semiconductor“, kaip pripažinta vadovaujanti įmonė integrinių grandynų pramonės grandinėje, gavo strateginių kapitalo investicijų iš kelių aukščiausio lygio puslaidininkių lyderių.

High-Purity & High-Barrier Solutions

Didelio grynumo ir aukšto barjero sprendimai

Mes tiekiame didelio grynumo, temperatūrai atsparias CVD dangas ir komponentus, kurie efektyviai prailgina tarnavimo laiką ir optimizuoja gamybos sąnaudas pasauliniams puslaidininkių ir PV klientams.

GAMYKLOS ĮVADAS

„VeTek Semiconductor“ valdo du tyrimų ir plėtros centrus, integruodami MTEP ir gamybos pajėgumus. Šiuo metu turi 2 gamybos bazes, 12 gamybos linijų, 150+ darbuotojų, MTTP sudarė daugiau nei 30%, mūsų komanda daugiausia dėmesio skiria technologijoms, gamybai, pardavimui ir veiklos valdymui bei turi stiprių visapusiškų gebėjimų. Produkto išdėstymas daugiausia naudojamas LED, IC integrinių grandynų, trečios kartos puslaidininkių, fotovoltinės ir kitose pramonės šakose.

KĄ SAKO MŪSŲ KLIENTAI

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

TAIKYMO SRITIS

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

DUK

1 klausimas: Ar jūsų dangos gaminiai ir kietieji komponentai gali būti visiškai pritaikyti pagal mūsų brėžinius?

A: Taip, absoliutus pritaikymas yra pagrindinė mūsų stiprybė. Mes teikiame galutinį individualų apdirbimą pagal jūsų tikslius brėžinius, parinkdami tinkamiausius pagrindus ir priderindami juos su didelio vienodumo CVD SiC arba TaC dangomis, kad puikiai atitiktų jūsų puslaidininkinę įrangą.

2 klausimas: kaip garantuojate aukštą grynumą, reikalingą puslaidininkinėms medžiagoms?

A: Mes įgyvendiname griežtą žaliavų atranką ir pažangius aukštos temperatūros valymo procesus. Visi elementai yra analizuojami naudojant profesionalią testavimo įrangą, pvz., ICP-OES ir GDMS, siekiant užtikrinti, kad mūsų dangos ir grafito komponentai atitiktų itin grynus, be dalelių taikomus lustų pramonės standartus.

3 klausimas: kokias kokybės valdymo sistemas ir pramonės sertifikatus turite?

A: Mūsų gamykla veikia griežtai laikantis ISO9001 kokybės valdymo sistemos. Nuo pagrindo apdirbimo iki galutinio cheminio garų nusodinimo (CVD) proceso kiekviename žingsnyje prieš išsiunčiant atliekami griežti matmenų ir paviršiaus tikslumo patikrinimai.

4 klausimas: ar palaikote mėginių testavimą prieš pateikdami masinius užsakymus ir koks yra procesas?

A: Taip, mes sveikiname pasirinktinių susceptorių, plokštelių valčių ar manekeno plokštelių pavyzdį. Galite pateikti savo konkrečius veikimo parametrus arba įrangos modelius (pvz., LPE, Aixtron arba ASM), o mes pateiksime bandomąjį pavyzdį, kad įsitikintume, jog jis atitinka jūsų šiluminius ir proceso reikalavimus.

5 klausimas: koks yra jūsų įprastas standartinių ir pasirinktinių produktų gamybos laikas?

A: Jei reikia standartinių konfigūracijų ar turimų atsargų, išsiunčiame nedelsiant. Nestandartinių gaminių, kuriems reikalingas tikslus apdirbimas ir CVD dangos apdorojimas, pristatymo laikas paprastai svyruoja nuo 3 iki 6 savaičių, priklausomai nuo konstrukcijos sudėtingumo ir partijos apimties.

6 klausimas: kokią techninę pagalbą po pardavimo teikiate tarptautiniams klientams?

A: Siūlome technines konsultacijas internetu 24 valandas per parą, 7 dienas per savaitę, kad padėtume optimizuoti jūsų šiluminius laukus ir komponentų tarnavimo laiką. Jei proceso integravimo metu iškyla kokių nors veikimo problemų ar koncentracijos svyravimų, mūsų MTEP inžinieriai dirbs su jumis nuotoliniu būdu, kad pasiūlytų greitus ir praktiškus sprendimus.

žinios

  • Kviečiame klientus apsilankyti Veteksemicon anglies pluošto gaminių gamykloje
    2025-09-10
    Kviečiame klientus apsilankyti Veteksemicon anglies pluošto gaminių gamykloje

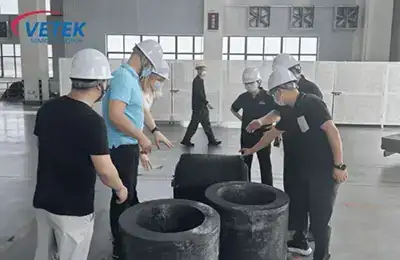

    2025 m. rugsėjo 5 d. klientas iš Lenkijos lankėsi VETEK gamykloje, kad sužinotų apie mūsų pažangias technologijas ir novatoriškus anglies pluošto gaminių gamybos procesus.

  • Kieto CVD SiC fokusavimo žiedų gamyboje: nuo grafito iki didelio tikslumo dalių
    2026-01-23
    Kieto CVD SiC fokusavimo žiedų gamyboje: nuo grafito iki didelio tikslumo dalių

    Didelės reikšmės turinčiame puslaidininkių gamybos pasaulyje, kuriame kartu egzistuoja tikslumas ir ekstremali aplinka, silicio karbido (SiC) fokusavimo žiedai yra nepakeičiami. Šie komponentai, žinomi dėl išskirtinio šiluminio atsparumo, cheminio stabilumo ir mechaninio stiprumo, yra labai svarbūs pažangiems plazminio ėsdinimo procesams. Jų didelio našumo paslaptis slypi kietojo CVD (cheminio garų nusodinimo) technologijoje. Šiandien pakviesime jus į užkulisius, kad galėtumėte ištirti kruopščią gamybos kelionę – nuo ​​neapdoroto grafito substrato iki didelio tikslumo „nematomo gaminio herojaus“.

  • VETEK dalyvaus SEMICON Europa 2025 Miunchene, Vokietijoje
    2025-11-20
    VETEK dalyvaus SEMICON Europa 2025 Miunchene, Vokietijoje

    2025 metais Europos puslaidininkių pramonė vėl susitiks didžiausioje puslaidininkių prekybos mugėje SEMICON Europa Miunchene lapkričio 18–21 d.

  • Substratas prieš epitaksiją: pagrindiniai vaidmenys puslaidininkių gamyboje
    2026-08-21
    Substratas prieš epitaksiją: pagrindiniai vaidmenys puslaidininkių gamyboje

    Šiuolaikinėje lustų gamyboje substratas suteikia fizinę paramą ir šilumos išsklaidymo kelią, o epitaksinis sluoksnis nustato įrenginio elektrinio veikimo ribas. Šiame straipsnyje pateikiama išsami esminių vieno kristalo silicio ir silicio karbido substratų ir CVD/MBE epitaksinių procesų skirtumų analizė ir atskleidžiama, kaip epitaksinė technologija pagerina aukšto dažnio ir aukštos įtampos prietaisų veikimą, sumažindama defektų tankį ir įtraukdama deformacijų inžineriją. Nesvarbu, ar esate procesų inžinierius, ar pirkimų sprendimus priimantis asmuo, šis vadovas padės greitai nustatyti tinkamiausią plokštelių pasirinkimo strategiją.

  • Kodėl akytu tantalo karbidu (TaC) dengtas grafito žiedas yra labai svarbus patikimam SiC kristalų augimui
    2026-08-20
    Kodėl akytu tantalo karbidu (TaC) dengtas grafito žiedas yra labai svarbus patikimam SiC kristalų augimui

    Akytasis tantalo karbidu (TaC) padengtas grafito žiedas yra specializuotas šiluminio lauko komponentas, skirtas fiziniam garų transportavimui (PVT) SiC vieno kristalo augimui. Sujungus didelio grynumo porėtą grafitą su tankia CVD tantalo karbido danga, jis užtikrina stabilumą aukštoje temperatūroje, apsaugą nuo korozijos, kontroliuojamą šilumos paskirstymą ir mažą užterštumą. Šiame straipsnyje paaiškinama jo struktūra, techniniai pranašumai, taikymas, specifikacijos ir puslaidininkių ir SiC kristalų auginimo įrangos pasirinkimo aplinkybės.

  • GTMS / CTMS specialus grafito tvirtinimo elementų pritaikymas: mikro skylių giluminio apdirbimo sprendimas
    2026-08-13
    GTMS / CTMS specialus grafito tvirtinimo elementų pritaikymas: mikro skylių giluminio apdirbimo sprendimas

    Taikydama GTMS / CTMS hermetinio sandarinimo procesus, „VeTek“ teikia pritaikytus specialius grafito tvirtinimo sprendimus su 1500 tankiai išdėstytų mikro skylių 0,01 ㎡. Tiksliai atitinkantis Kovar lydinio CTE, įveikiantis kelių skylių mikroapdirbimo iššūkį per 10 mėnesių, pasiekiantis mikronų lygio nulinio defekto kontrolę ir vieno langelio inžinerinį pristatymą.

  • Kodėl didelio grynumo kvarcinė plokštelė, skirta TEL, tampa būtina pažangiajai puslaidininkių gamybai
    2026-08-07
    Kodėl didelio grynumo kvarcinė plokštelė, skirta TEL, tampa būtina pažangiajai puslaidininkių gamybai

    Sparčiai besivystančioje puslaidininkių pramonėje tikslios medžiagos tiesiogiai lemia plokštelių apdorojimo kokybę ir gamybos efektyvumą. VETEK siūlo didelio našumo didelio grynumo kvarcinę plokštelių valtį, skirtą TEL, skirtus pažangiems puslaidininkių gamybos procesams, pasižyminčius puikiu terminiu stabilumu, cheminiu atsparumu ir užterštumo kontrole reiklioms plokštelių gamybos aplinkoms.

  • SiC dangos krašto pageltimo pašalinimas, siekiant padidinti CVD išeigą nuo 50 % iki 90 %
    2026-08-05
    SiC dangos krašto pageltimo pašalinimas, siekiant padidinti CVD išeigą nuo 50 % iki 90 %

    Nuodugni MOCVD epitaksijos grafito susceptorių silicio karbido dangos briaunų pageltimo ir lupimo priežasčių analizė. VeTek pašalino mikroįtempimą tiksliai valdydamas pradinį CVD nusodinimo greitį ir srauto lauką, padidindamas dangos išeigą nuo 50% iki 90% ir pailgindamas didelio grynumo grafito dalių tarnavimo laiką.

  • Kaip išspręsti didelius skirtumus tarp kišenės į kišenę kelių kišenių silicio epitaksijos grafito receptoriuose?
    2026-08-03
    Kaip išspręsti didelius skirtumus tarp kišenės į kišenę kelių kišenių silicio epitaksijos grafito receptoriuose?

    Išspręsdamas 1,4 % storio skirtumus tarp kišenės į kišenę kelių kišenių silicio epitaksinio grafito susceptoriuose, VeTek Semi pagerino suskeptoriaus plokštumą iki <0,08 mm ir sumažino svyravimą iki 0,69 % naudodama CVD srauto lauko modeliavimą ir itin tikslią SiC dangą, padidindama plokštelių išeigą.

  • MOCVD SiC padengto grafito susceptoriaus įtrūkimo analizė ir terminio įtempio optimizavimo atvejo tyrimas
    2026-07-30
    MOCVD SiC padengto grafito susceptoriaus įtrūkimo analizė ir terminio įtempio optimizavimo atvejo tyrimas

    Sužinokite, kaip Vetek pašalino radialinį įtrūkimą didelio dydžio MOCVD SiC padengtuose grafito susceptoriuose. Struktūrinio įtempių buferio pertvarkymas ir CTE suderinimas padidino tarnavimo laiką 300%+.

  • Nuo 4 colių iki 8 colių: SiC puslaidininkių augimo dešimtmetis
    2026-07-25
    Nuo 4 colių iki 8 colių: SiC puslaidininkių augimo dešimtmetis

    Dešimtmetis SiC evoliucijos – nuo ​​ankstyvų 4 colių komercializavimo iššūkių iki šiandieninio 8 colių plokštelių perėjimo. Sužinokite, kaip CVD SiC dangos, Solid SiC ir TaC medžiagos užtikrina patikimą puslaidininkių gamybą.

  • VETEK puslaidininkis | CVD SiC/TaC dangų, kietojo SiC ir svarbių puslaidininkinių medžiagų gamintojas
    2026-07-23
    VETEK puslaidininkis | CVD SiC/TaC dangų, kietojo SiC ir svarbių puslaidininkinių medžiagų gamintojas

    VETEK Semiconductor specializuojasi šešiose pagrindinėse produktų kategorijose, įskaitant CVD SiC dangas, CVD TaC dangas, kietąjį SiC, didelio grynumo grafitą ir anglies pluoštą, kvarcą ir pažangią keramiką bei puslaidininkines plokšteles. Mūsų produktai aptarnauja svarbiausius puslaidininkių procesus, tokius kaip epitaksija, ėsdinimas ir kristalų augimas. Turėdami dvi MTEP platformas, visiškai integruotą gamybos sistemą ir pasaulines tiekimo galimybes, esame pripažinti nacionaline specializuota ir sudėtinga „maža milžine“ įmone.
