Dėl ko SiC dengtas grafito susceptorius ASM yra būtinas stabiliems epitaksijos rezultatams?

Kodėl šis komponentas yra svarbus ASM epitaksijos įrangoje?

Epitaksijos procese susceptorius daro daugiau nei laiko plokštelę vietoje. Jis veikia kaip fizinė sąsaja tarp plokštelės, šiluminio lauko, reaktyviosios dujų aplinkos ir įrangos platformos. Kai aSiC padengtas grafito susceptorius ASMveikia gerai, plokštelė gauna stabilesnį šilumos perdavimą, kameros aplinka išlieka švaresnė, o procesas gali vykti su mažiau pertrūkių.

Daugelyje gamybos linijų inžinieriai susceptorių problemas pradeda pastebėti netiesiogiai. Pirmasis ženklas gali būti ne matomai pažeista dalis. Tai gali pasirodyti kaip plokštelės ir plokštelės nenuoseklumas, neįprastos dalelės, dreifuojantis plėvelės storis, varžos kitimas arba trumpesnis nei tikėtasi priežiūros ciklas. Tuo metu, kai dalis akivaizdžiai įtrūksta, atsilupa ar nusilpo paviršiaus erozija, procesas jau gali būti pakartotinai nestabilus.

Būtent todėl apsispręsti dėl pirkimo nereikėtų orientuotis tik į kainą ar vizualinį panašumą. KvalifikuotasSiC padengtas grafito susceptorius ASMturi atitikti ASM įrangos struktūrą, išgyventi pakartotinį terminį ciklą, atsispirti proceso dujoms ir išlaikyti švarų paviršiaus būklę sudėtingomis epitaksinėmis sąlygomis. Puslaidininkių gamyboje pigus komponentas, sukeliantis prastovą, retai kada būna pigus.

Su kokiomis problemomis pirkėjai dažniausiai susiduria su paprastais susceptoriais?

Daugelis pirkėjų į tiekėjus kreipiasi tik jau patyrę gamybos problemų. Ankstesnis jų susceptorius iš pradžių atrodė priimtinas, bet sugedo po kelių šildymo ir aušinimo ciklų. Dažniausios problemos dažnai yra susijusios su dangos kokybe, grafito grynumu, apdirbimo tikslumu arba nepakankamu kliento proceso aplinkos supratimu.

Prastos kokybės susceptorius gali sukelti grandininę reakciją. Jei danga nėra pakankamai tanki, korozinės dujos gali atakuoti grafito pagrindą. Jei dangos sukibimas yra silpnas, terminis ciklas gali sukelti mikroįtrūkimus arba lupimąsi. Jei matmenys nėra tinkamai kontroliuojami, dalis gali netinkamai įsitaisyti įrankyje. Jei paviršiaus apdaila yra per grubus arba nelygus, darbo metu gali padidėti dalelių rizika.

• Dalelių užterštumas:Laisva danga, paviršiaus defektai arba atviras grafitas gali patekti į kamerą nepageidaujamų dalelių.
• Trumpas tarnavimo laikas:Silpnas dangos sukibimas gali sukelti priešlaikinį įtrūkimą, lupimąsi arba koroziją.
• Terminis netolygumas:Prasta medžiagos konsistencija arba netiksli geometrija gali sutrikdyti šilumos pasiskirstymą plokštelėje.
• Įrangos neatitikimas:Mažos matmenų klaidos gali sukelti montavimo sunkumų arba nestabilų plokštelių atramą.
• Netikėtos prastovos:Dažnas keitimas padidina techninės priežiūros slėgį ir sumažina įrangos prieinamumą.
• Neaiškus tiekėjo ryšys:Kai kurie tiekėjai parduoda bendrą produktą pakankamai neklausdami apie proceso sąlygas, plokštelių dydį, įrangos modelį ar dangos reikalavimus.

Renkantis aSiC padengtas grafito susceptorius ASM, šiuos skausmo taškus reikėtų aptarti prieš pateikiant užsakymą. Rimtas tiekėjas turėtų mokėti kalbėti apie medžiagų pasirinkimą, dengimo procesą, tikrinimo metodus ir pritaikymo galimybes taip, kad atitiktų realią kliento gamybos aplinką.

Iš ko turėtų būti pagamintas patikimas SiC dengtas grafito susceptorius?

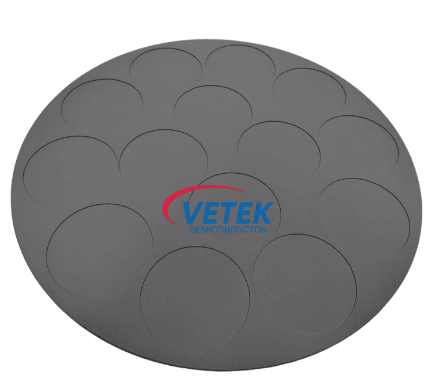

PatikimasSiC padengtas grafito susceptorius ASMpaprastai derina didelio grynumo grafito substratą su tankia silicio karbido danga. Grafito pagrindas užtikrina apdirbamumą, šilumines savybes ir struktūrinę palaikymą. Silicio karbido danga apsaugo grafito paviršių nuo tiesioginio aukštos temperatūros cheminės aplinkos poveikio.

Pagrindinė medžiaga yra svarbi, nes grafitas nėra vienodas. Puslaidininkinio tipo susceptorius reikalauja didelio grynumo, stabilaus tankio, smulkios struktūros ir nuoseklaus apdirbimo. Jei grafite yra per daug priemaišų arba jo vidinė struktūra netolygi, tai gali turėti įtakos dangos kokybei ir ilgalaikiam stabilumui.

Danga yra vienodai svarbi. Aukštos kokybės SiC danga turi būti tanki, ištisinė, gerai surišta ir tinkama pakartotiniam terminiam ciklui. Praktiškai naudojant, danga turi būti atspari erozijai nuo agresyvių proceso dujų ir sumažinti dalelių patekimo į plokštelių aplinką galimybę. Dangos paviršių taip pat reikia atidžiai kontroliuoti, nes paviršiaus šiurkštumas ir vietiniai defektai gali turėti įtakos švarumui ir pakartojamumui.

WuYi TianYao Advanced Material Tech.Co.,Ltd.supranta, kad puslaidininkių klientai ne tik perka grafito formą. Jie ieško kontroliuojamų medžiagų sprendimo, kuris galėtų palaikyti švaresnį epitaksinį augimą, labiau nuspėjamus proceso rezultatus ir ilgesnius priežiūros intervalus.

Kokius techninius veiksnius reikėtų palyginti prieš užsakant?

Prieš perkant aSiC padengtas grafito susceptorius ASM, pirkėjai turėtų palyginti ne tik produkto pavadinimą ir kainą. Toliau pateiktoje lentelėje pateikiamas praktinis punktų, kurie dažniausiai yra svarbiausi vertinant tiekėjus, vaizdas.

Profesionalus vertinimas turėtų susieti šiuos veiksnius su faktiniais proceso tikslais. Pavyzdžiui, klientas, naudojantis SiC homoepitaksiją, gali skirti daugiau dėmesio atsparumui aukštoje temperatūroje ir ilgam tarnavimo laikui. Klientas, orientuotas į GaN-on-Si, gali labai rūpintis terminiu nuoseklumu ir dalelių kontrole. TeisėSiC padengtas grafito susceptorius ASMturėtų būti parenkami pagal proceso realybę, o ne tik katalogo formuluotę.

Kaip tai pagerina proceso stabilumą ir plokštelių kokybę?

Epitaksija jautri mažiems pokyčiams. Temperatūros pasiskirstymas, dujų srautas, paviršiaus būklė, plokštelių išdėstymas ir kameros švarumas gali turėti įtakos galutinio sluoksnio kokybei. ArklidėSiC padengtas grafito susceptorius ASMpadeda sumažinti kintamuosius, su kuriais inžinieriai nenori kovoti kiekvieną dieną.

Pirma, šiluminis vienodumas yra pagrindinis rūpestis. Jei susceptorius turi nenuoseklią struktūrą, prastą apdirbimo tikslumą arba netolygią dangą, šilumos perdavimas gali tapti nestabilus. Šis nestabilumas gali pasireikšti kaip skirtumai visoje plokštelėje arba nuo partijos iki partijos. Kruopščiai pagamintas susceptorius palaiko labiau nuspėjamą šiluminį lauką, o tai padeda inžinieriams patikimiau išlaikyti proceso langus.

Antra, dangos vientisumas tiesiogiai veikia švarą. Aukštos temperatūros aplinkoje atviras grafitas, mikroįtrūkimai, nusilupusios vietos arba silpnos dangos zonos gali padidinti užteršimo riziką. Tanki ir gerai prilipusi SiC danga padeda apsaugoti grafito pagrindą ir sumažina dalelių susidarymą, atsirandantį dėl paviršiaus degradacijos.

Trečia, matmenų tikslumas palaiko pakartojamą plokštelių išdėstymą. Jei plokštelė netinkamai sėdi arba jei susceptorius neatitinka įrangos sąsajos, procesas gali tapti nestabilus net tada, kai pati medžiaga yra priimtina. Štai kodėl tikslus apdirbimas ir struktūrinis replikavimas yra svarbūs su ASM susijusioms programoms.

Galiausiai, ilgaamžiškumas padeda sumažinti paslėptas išlaidas. Ilgiau tarnaujanti dalis gali sumažinti keitimo dažnumą, techninės priežiūros planavimo spaudimą, kameros prastovą ir avarinį pirkimą. Daugeliui gamyklų brangiausias susceptorius nėra tas, kurio kaina yra didžiausia. Tai tas, kuris sugenda gamybos metu ir priverčia įrankį neprisijungti.

Ką pirkimo komandos turėtų patvirtinti tiekėjams?

Pirkimų komandos dažnai gauna panašias kainas iš skirtingų tiekėjų, tačiau tikroji kiekvienos kainos pasiūlymo vertė gali labai skirtis. Rimtas tiekėjas turėtų padėti pirkėjui išsiaiškinti taikymo sąlygas, o ne skubinti pirkėjo į standartinę dalį be techninių diskusijų.

Prieš patvirtindami užsakymą aSiC padengtas grafito susceptorius ASM, pirkėjai turėtų parengti toliau pateiktą pagrindinę informaciją:

• ASM įrangos modelio arba suderinamos platformos informacija
• Vaflių dydžio ir plokštelių laikymo reikalavimai
• Originalios dalies brėžinys, pavyzdys arba rakto matmenys, jei yra
• Darbinės temperatūros diapazonas ir proceso dujų aplinka
• Numatomas dangos storis arba paviršiaus apdailos reikalavimai
• Esami skausmo taškai, pvz., lupimasis, dalelės, korozija arba trumpas tarnavimo laikas
• Reikalingi patikrinimo dokumentai, pakuotės lūkesčiai ir pristatymo grafikas

Šios detalės padeda tiekėjui suprasti, ar pirkėjui reikia standartinio pakeitimo, pritaikytos geometrijos, konkretaus dangos storio ar labiau į procesą orientuoto sprendimo. Didelės vertės epitaksijos sistemoms šis ankstyvas ryšys gali užkirsti kelią brangioms klaidoms.

Patikimas tiekėjas taip pat turėtų sugebėti paaiškinti, kaip jis kontroliuoja apdirbimo tikslumą, dangos kokybę, paviršiaus būklę, pakuotės apsaugą ir galutinę patikrą. Kai pirkėjas negali iš karto atvykti į gamyklą, aiški techninė komunikacija tampa dar svarbesnė.

Kur dažniausiai naudojamas šis susceptorius?

A SiC padengtas grafito susceptorius ASMdaugiausia naudojamas epitaksiniuose procesuose, kai plokštelėms reikalinga stabili atrama esant aukštai temperatūrai ir kontroliuojamoms dujų sąlygoms. Tai ypač aktualu pažangioms puslaidininkinėms medžiagoms ir įrenginiams, kuriems reikalinga švari, pakartojama augimo aplinka.

Tas pats dalies pavadinimas gali būti rodomas skirtinguose programos scenarijuose, tačiau tikslūs reikalavimai gali būti nevienodi. Didelės apimties produkcijos gamyklai labiausiai gali rūpėti tarnavimo laikas ir nuoseklumas. Tyrimo grupei gali prireikti lanksčios tinkinimo. Techninės priežiūros komanda gali teikti pirmenybę greitam pakeitimui ir tiksliam pritaikymui. Štai kodėl tiekėjų komunikacija visada turėtų prasidėti nuo realios proceso aplinkos.

Kaip vartotojai gali pratęsti tarnavimo laiką kasdienėje veikloje?

Net gerai pagamintasSiC padengtas grafito susceptorius ASMreikia tinkamo tvarkymo. Puslaidininkiniai komponentai yra jautrūs užteršimui, smūgiams, staigiems temperatūros pokyčiams ir netinkamiems valymo būdams. Geri darbo įpročiai gali pailginti tarnavimo laiką ir apsaugoti proceso stabilumą.

• Tvarkykite su švariomis pirštinėmis:Venkite tiesioginio rankų kontakto, per kurį gali patekti alyvos, dulkės ar kiti teršalai.
• Venkite mechaninio poveikio:Danga yra kieta, tačiau staigus susidūrimas ar netinkamas sudėjimas vis tiek gali sukelti vietinių pažeidimų.
• Prieš montuodami patikrinkite:Patikrinkite, ar nėra matomų įtrūkimų, lupimo, įtrūkimų ar neįprastų paviršiaus žymių.
• Laikykitės patvirtintų valymo metodų:Nenaudokite agresyvių valymo priemonių, kurios netinka dengimo ar proceso poreikiams.
• Valdykite šiluminį šoką:Staigūs temperatūros pokyčiai gali padidinti dangos ir pagrindo sąsajos įtempimą.
• Įrašykite aptarnavimo ciklus:Naudojimo istorijos stebėjimas padeda numatyti pakeitimo laiką ir išvengti avarinių prastovų.
• Atsargiai laikykite:Prieš montuodami naudokite apsauginę pakuotę ir švarias laikymo sąlygas, kad nepažeistumėte paviršiaus.

Techninės priežiūros komandos taip pat turėtų susisiekti su tiekėju, kai atsiranda neįprastas gedimas. Pažeistų vietų nuotraukos, proceso sąlygos, ciklo istorija ir valymo metodai gali padėti nustatyti, ar problema yra susijusi su veikimu, dangos parinkimu, kameros būkle ar dalies dizainu.

DUK

Ką pirkėjai turėtų atsiminti prieš rinkdamiesi tiekėją?

Renkantis aSiC padengtas grafito susceptorius ASMyra tiek techninis, tiek pirkimo sprendimas. Tinkama dalis gali padėti stabilizuoti procesą, apsaugoti plokštelių kokybę, sumažinti prastovos laiką ir palaikyti labiau nuspėjamą gamybos planavimą. Neteisinga dalis gali sukelti paslėptus nuostolius, kurie yra daug didesni nei pradinis kainų skirtumas.

Pirkėjai turėtų ieškoti tiekėjo, kuris supranta puslaidininkių proceso reikalavimus, užduoda praktinius klausimus, palaiko pritaikymą, kontroliuoja dangos kokybę ir teikia aiškią techninę komunikaciją. Komandoms, susiduriančioms su dangos gedimu, dalelių problemomis, terminiu nestabilumu arba dažnai keičiant, geriau suprojektuotas susceptorius gali tapti reikšmingu tobulinimo tašku epitaksijos darbo eigoje.

WuYi TianYao Advanced Material Tech.Co.,Ltd. teikia į medžiagas orientuotą palaikymą klientams, kuriems reikia patikimų grafito ir dangų sprendimų sudėtingoms puslaidininkių programoms. Jei vertinate aSiC padengtas grafito susceptorius ASM, lygindami pakeitimo galimybes arba bandydami išspręsti pasikartojančius proceso skausmo taškus, susisiekite su mumis šiandien ir aptarkite savo įrangos reikalavimus, brėžinius, pavyzdžius ir gamybos tikslus.
