SiC epitaksijos procesas

Unikalios „VeTek Semiconductor“ karbido dangos užtikrina puikią grafito dalių apsaugą SiC epitaksijos procese, apdorojant sudėtingas puslaidininkines ir kompozitines puslaidininkines medžiagas. Rezultatas – pailgintas grafito komponento tarnavimo laikas, išsaugoma reakcijos stechiometrija, slopinamas priemaišų migravimas į epitaksiją ir kristalų auginimą, todėl padidėja derlius ir kokybė.

Mūsų tantalo karbido (TaC) dangos apsaugo svarbiausius krosnies ir reaktoriaus komponentus aukštoje temperatūroje (iki 2200°C) nuo karšto amoniako, vandenilio, silicio garų ir išlydytų metalų. „VeTek Semiconductor“ turi daugybę grafito apdorojimo ir matavimo galimybių, kad atitiktų jūsų individualius reikalavimus, todėl galime pasiūlyti mokamą dangą arba visas paslaugas, o mūsų ekspertų inžinierių komanda yra pasiruošusi sukurti tinkamą sprendimą jums ir jūsų konkrečiam pritaikymui. .

Sudėtiniai puslaidininkiniai kristalai

„VeTek Semiconductor“ gali pateikti specialias TaC dangas įvairiems komponentams ir laikikliui. Per VeTek Semiconductor pramonėje pirmaujantį dengimo procesą, TaC danga gali gauti aukštą grynumą, stabilumą aukštoje temperatūroje ir didelį cheminį atsparumą, taip pagerindama kristalų TaC / GaN) ir EPl sluoksnių kokybę ir pailgindama svarbiausių reaktoriaus komponentų tarnavimo laiką.

Šilumos izoliatoriai

SiC, GaN ir AlN kristalų auginimo komponentai, įskaitant tiglius, sėklų laikiklius, deflektorius ir filtrus. Pramoniniai mazgai, įskaitant varžinius kaitinimo elementus, purkštukus, ekranavimo žiedus ir litavimo įtaisus, GaN ir SiC epitaksinius CVD reaktorių komponentus, įskaitant plokštelių laikiklius, palydovinius padėklus, dušo galvutes, dangtelius ir pjedestalus, MOCVD komponentus.

 ● LED (šviesos diodų) plokštelių laikiklis

● ALD (puslaidininkinis) imtuvas

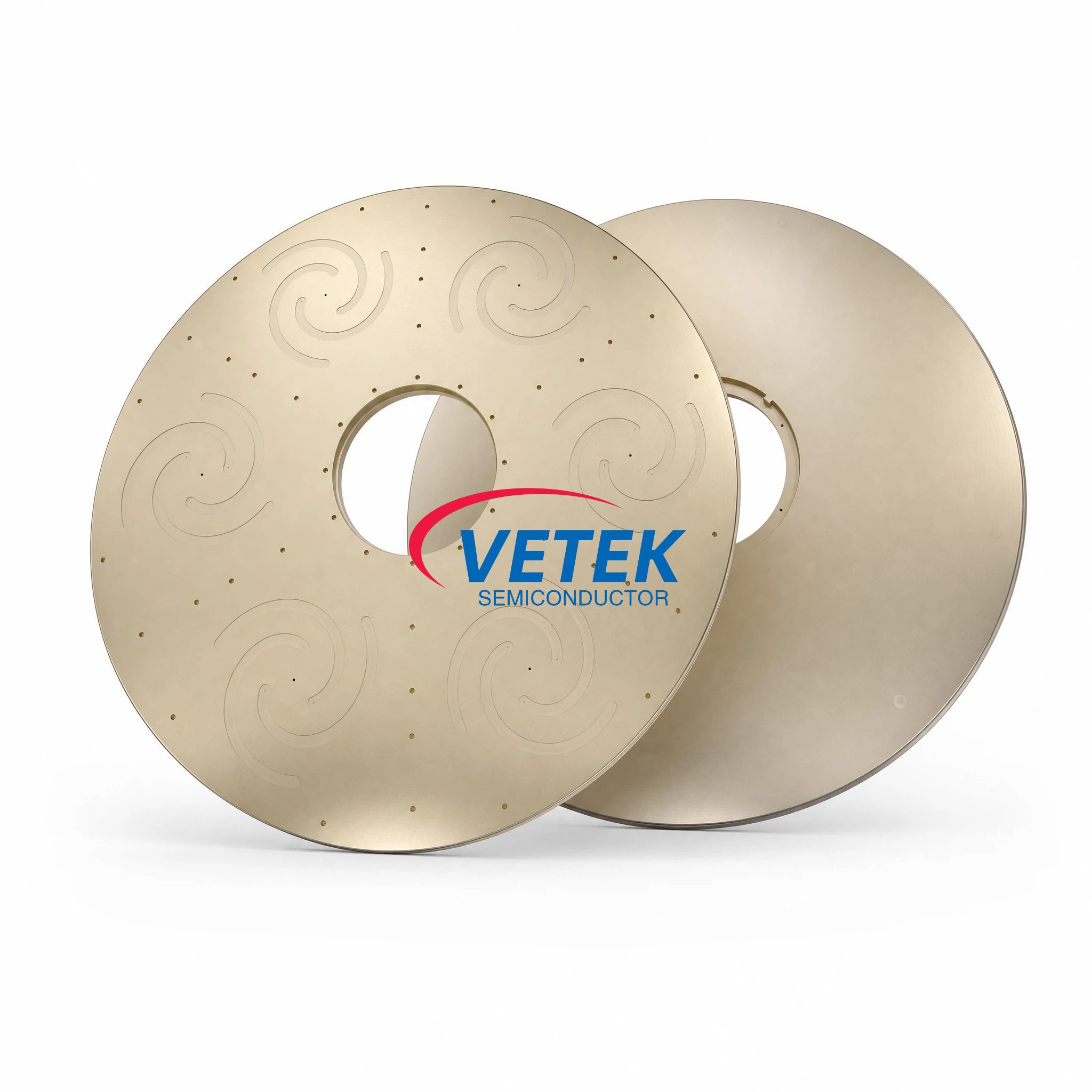

● EPI receptorius (SiC epitaksijos procesas)
