TAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriui
  • TAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriuiTAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriui
  • TAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriuiTAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriui
  • TAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriuiTAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriui

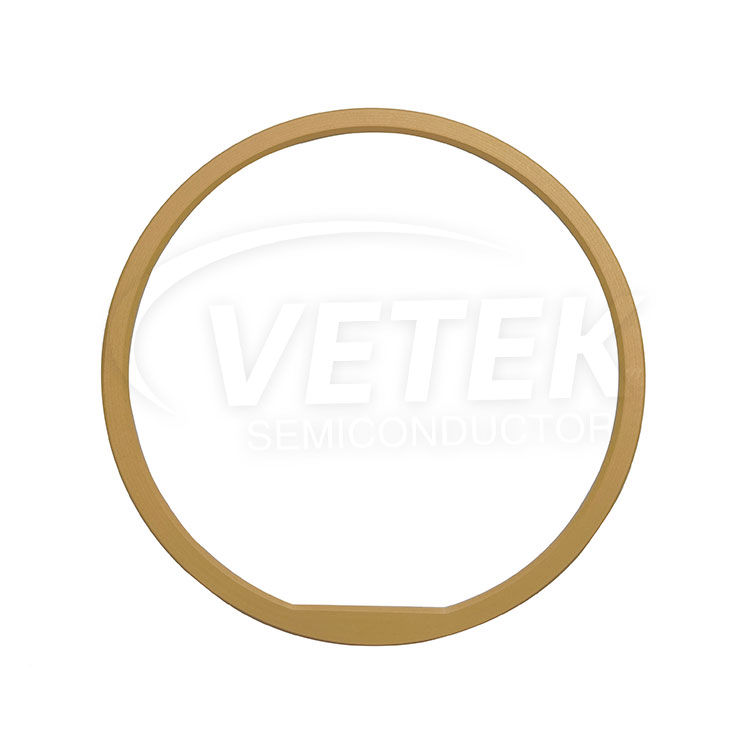

TAC padengtas žiedas, skirtas SiC epitaksiniam reaktoriui

„VeTek Semiconductor“ yra pirmaujantis TaC padengto žiedo SiC epitaksiniam reaktoriui gamintojas ir technologijų novatorius Kinijoje, daugiausia dėmesio skiriantis didelio našumo SiC epitaksiniams reaktoriams skirtų sprendimų teikimui. Turime ilgametę TaC dengimo technologijos patirtį. TaC padengtas žiedas pasižymi dideliu grynumu, dideliu stabilumu, puikiu atsparumu korozijai ir kt., Gali užtikrinti ilgalaikį stabilų veikimą atšiaurioje epitaksinių reaktorių darbo aplinkoje. Tikimės užmegzti su jumis ilgalaikę strateginę partnerystę.

SiC epitaksiniam reaktoriui skirto TaC dengto žiedo gaminio pristatymas

„Vetek Semiconductor“ yra garsi įmonė, įsikūrusi Kinijoje, žinoma dėl savo patirties gamybos aukštos kokybės TAC ir SIC dangos, taip pat aukšto grynumo TAC padengtas žiedas, skirtas SIC epitaksiniam reaktoriui. Mes didžiuojamės siūlydami aukštesnius produktus konkurencingomis kainomis. Mes nuoširdžiai kviečiame susisiekti su mumis ir atrasti išskirtinius mūsų pateiktus sprendimus.

Mūsų TaC padengti žiedai, skirti SiC epitaksiniams reaktoriams, atlieka lemiamą vaidmenį. Šie žiedai yra neatskiriama mūsų pusmėnulio rinkinio dalis, siūlantys tokias esmines funkcijas kaip pagrindo palaikymas, tiksli temperatūros kontrolė, efektyvi šilumos izoliacija, efektyvi ventiliacija ir patikima apsauga. Darniai veikdami šie žiedai užtikrina kruopščią reakcijos kameroje užauginto SiC epitaksinio sluoksnio storio, dopingo ir defektų kontrolę.

Be mūsų išskirtinių TaC padengtų žiedų, VeTek Semiconductor siūlo platų susijusių gaminių asortimentą, specialiai sukurtą reakcijos kameroms. Mūsų produktų asortimentą sudaro viršutiniai ir apatiniai pusmėnulis, apsauginiai dangčiai, izoliaciniai dangčiai ir proceso oro nukreipimo sąsajos. Kiekvienas iš šių komponentų yra kruopščiai padengtas SiC arba TaC, kad pagerintų veikimą ir prailgintų jų eksploatavimo laiką.


SiC epitaksinio reaktoriaus TAC padengto žiedo produkto parametras

TAC dangos fizinės savybės
Tankis 14,3 (g/cm³)
Savitasis spinduliavimas 0.3
Šiluminio plėtimosi koeficientas 6,3 × 10-6/K
Kietumas (HK) 2000 HK
Pasipriešinimas 1 × 10-5Ohm*cm
Terminis stabilumas <2500 ℃
Keičiasi grafito dydis -10-20um
Dangos storis ≥20um tipinė vertė (35um ± 10um)

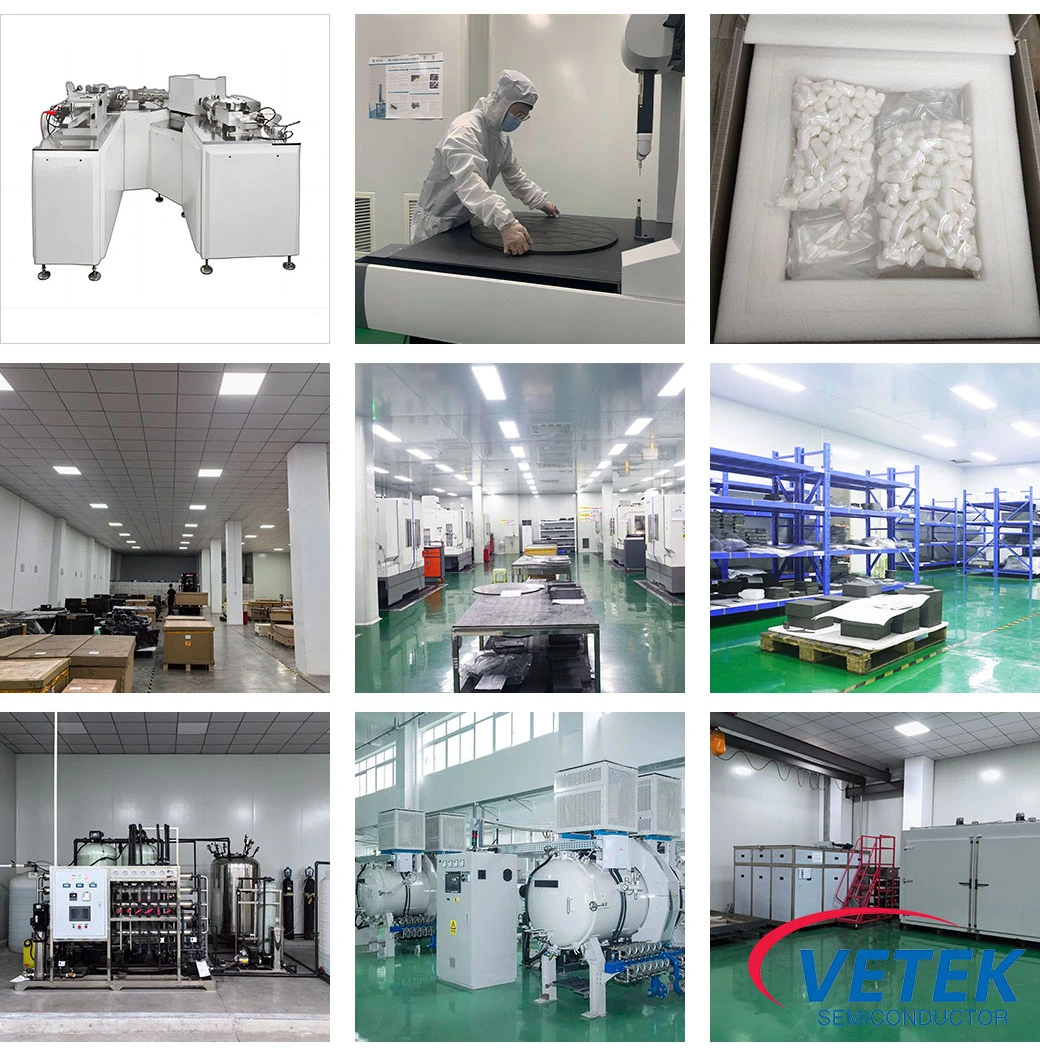

Palyginkite puslaidininkių gamybos parduotuvę :

VeTek Semiconductor Production Shop


Puslaidininkinio lustų „Epitaxy“ pramonės grandinės apžvalga:

Overview of the semiconductor chip epitaxy industry chain


Hot Tags: TaC padengtas žiedas SiC epitaksiniam reaktoriui
