TAC padengtas deflektoriaus žiedas
  • TAC padengtas deflektoriaus žiedasTAC padengtas deflektoriaus žiedas
  • TAC padengtas deflektoriaus žiedasTAC padengtas deflektoriaus žiedas

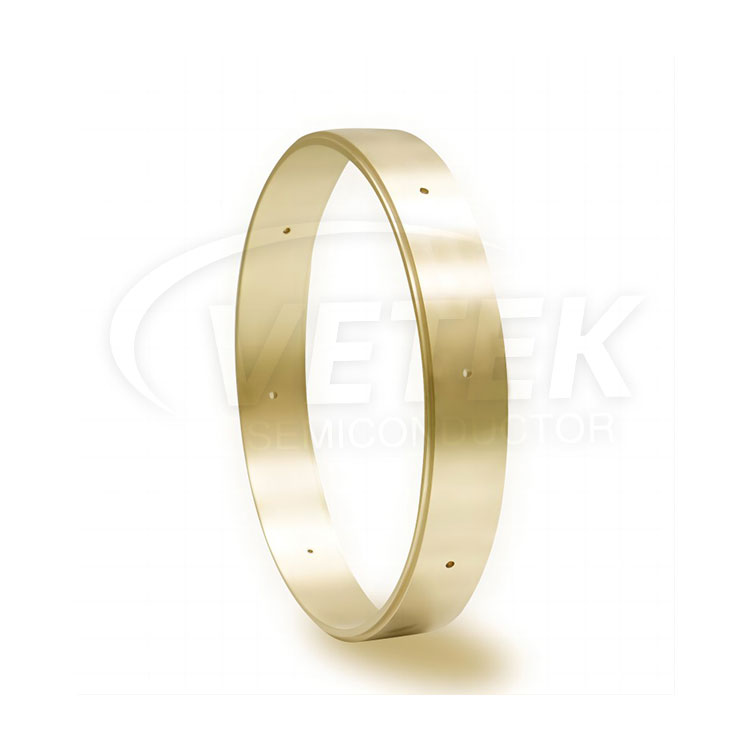

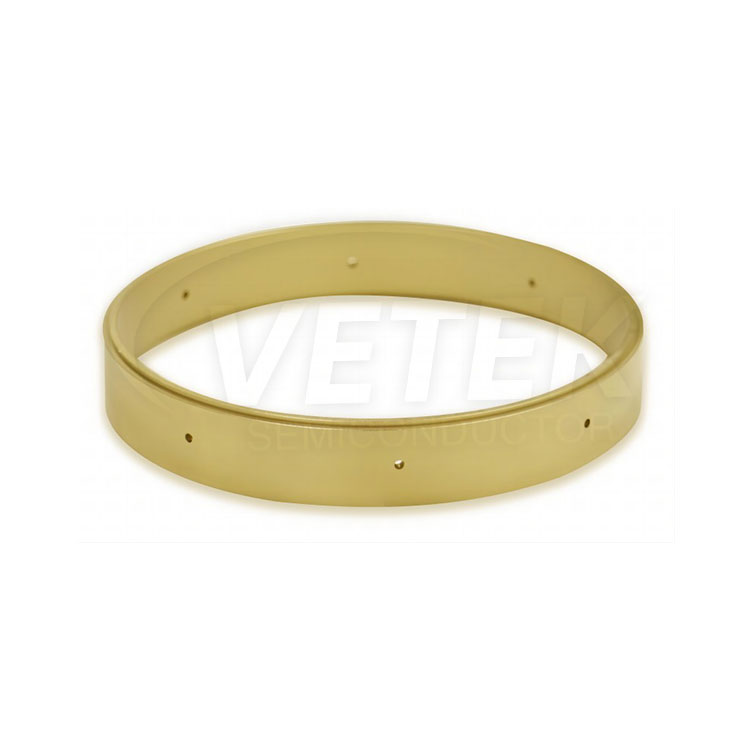

TAC padengtas deflektoriaus žiedas

„Vetek Semiconductor“ TAC dengtas deflektoriaus žiedas yra labai specializuotas komponentas, skirtas SiC kristalų augimo procesams. TAC danga suteikia puikų atsparumą aukštai temperatūrai ir cheminį inertiškumą, kad būtų galima susidoroti su aukšta temperatūra ir korozine aplinka kristalų augimo proceso metu. Tai užtikrina stabilų komponento našumą ir ilgą laiką, sumažinant pakeitimo ir prastovų dažnį. Mes esame įsipareigoję tiekti kokybiškus produktus konkurencingomis kainomis ir tikimės, kad būsime jūsų ilgalaikis partneris Kinijoje.
Siųsti užklausą
Prekės aprašymas

„Vetek Semiconductor“ yra profesionalus „China TAC“ padengtas deflektoriaus žiedų gamintojas ir tiekėjas. Mūsų padengtas deflektoriaus žiedas yra labai specializuoti komponentai, skirti naudoti SiC kristalų augimo procesuose. Šie komponentai yra kritiški aplinkoje, kuriai reikalingas aukštas atsparumas temperatūrai, išskirtiniam ilgaamžiškumui ir neprilygstamam cheminiam inertiškumui.

TAC padengtas deflektoriaus žiedas yra pagamintas iš aukšto grynumo tantalum karbido, kuris siūlo puikų šilumos laidumą ir didelę atsparumą aukštai temperatūrai ir šiluminiam smūgiui. Komponento TAC danga suteikia papildomą apsaugą nuo agresyvių cheminių medžiagų ir atšiaurios aplinkos, paplitusios kristalų augime. Dangos buvimas padidina komponento patvarumą ir tarnavimo laiką, išlaikant nuoseklų našumą keliais ciklais.

TAC padengtas deflektoriaus žiedas gali atlaikyti iki 2200 ° C temperatūrą, todėl jis yra idealus aukštos temperatūros procesams. TAC dengtas deflektoriaus žiedas pirmiausia naudojamas puslaidininkių pramonėje, ypač silicio karbido kristalų augimui. Tinka tiek tyrimų, tiek pramoninio masto kristalų augimo reaktoriams.


TAC dengto deflektoriaus žiedo produkto parametras

TAC dangos fizinės savybės
Tankis 14.3 (g/cm³)
Specifinis spinduliavimas 0.3
Šiluminio išsiplėtimo koeficientas 6,3 × 10-6/K
Kietumas (HK) 2000 HK
Pasipriešinimas 1 × 10-5Ohm*cm
Šiluminis stabilumas <2500 ℃
Grafito dydžio pokyčiai -10 ~ -20um
Dangos storis ≥20um tipinė vertė (35um ± 10um)

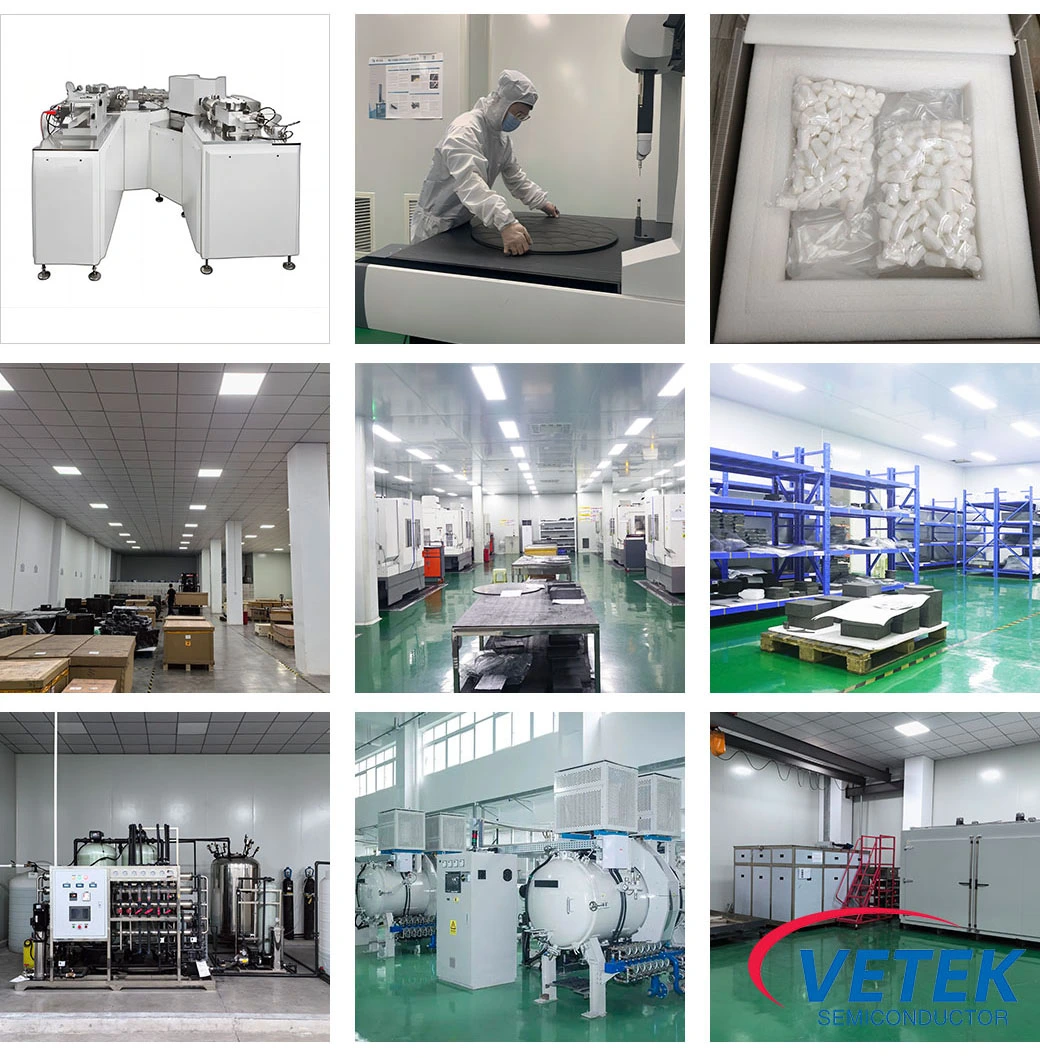

Palyginkite puslaidininkių gamybos parduotuvę ：

VeTek Semiconductor Production Shop

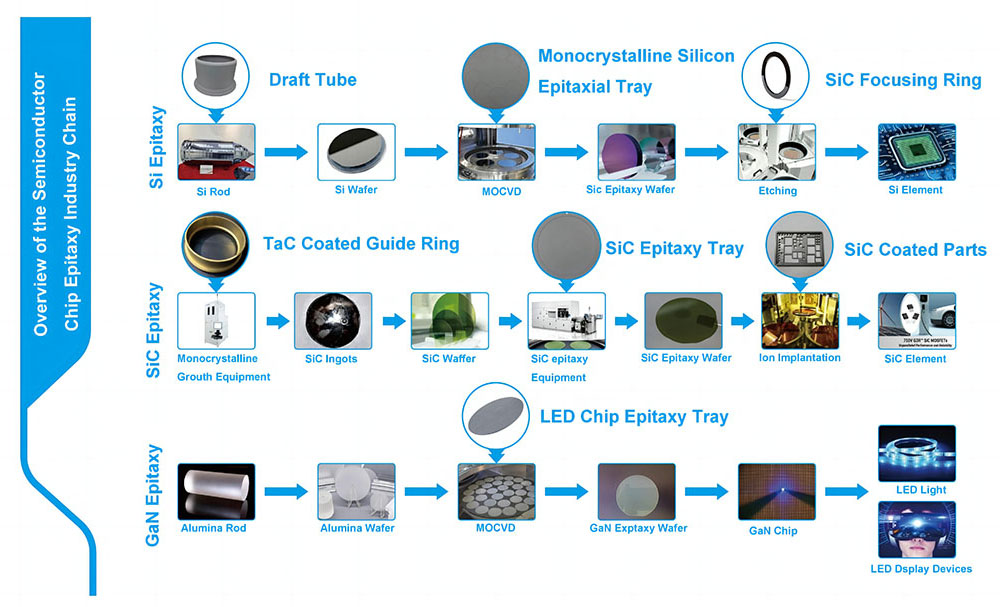

Puslaidininkinio lustų epitaksijos pramonės grandinės apžvalga:

Overview of the semiconductor chip epitaxy industry chain
