Kodėl CVD TaC danga yra „aukštos temperatūros šarvai“ trečiosios kartos puslaidininkiuose

Aplinka SiC kristalų auginimo krosnyje yra viena iš mažiausiai atlaidžių puslaidininkių gamyboje: temperatūra viršija 2400 °C, vandenilio ir amoniako koncentracijos yra didelės, o grafito komponentams nuolat kyla pavojus, kad išsiskirs dalelės ir išsiskirs priemaišos. Proceso inžinieriai jau seniai ieškojo medžiagos sprendimo, kuris vienu metu galėtų atlaikyti didelį karštį, agresyvią chemiją ir užterštumą.

CVD tantalo karbido (TaC) danga tyliai tapo tuo atsakymu – jos lydymosi temperatūra 3880°C, ėsdinimo greitis NH₃ tik 0,2 μm/val., H₃ – 0,1 μm/val., o kritiniai priemaišų lygiai matuojami ppb. Tačiau tai tikrai įtikina tai, kas vyksta gamybos aikštelėje: mikrovamzdžių defektų tankis sumažėja daugiau nei 90%, bendras kristalų priemaišų kiekis sumažėja daugiau nei 70%, o varža padidėja 2–3 kartus.
Taigi, kaip tiksliai tai pasiekiama naudojant TaC dangą? Iš kur atsiranda jo veikimo pranašumai? Kuriose realaus pasaulio programose jis teikia didžiausią vertę? O kokia kryptimi juda rinka? Šiame straipsnyje sistemingai nagrinėjami CVD TaC dangos techniniai principai, pagrindinės savybės, pagrindiniai taikymo scenarijai ir pramonės tendencijos.

1. Kas yra CVD TaC danga?

Iš esmės CVD TaC danga yra apsauginis tantalo karbido (TaC) sluoksnis – keraminis junginys, turintis išskirtinę aukso geltonumo išvaizdą – nusodinamas ant labai gryno grafito pagrindo naudojant cheminį nusodinimą garais. Pati medžiaga pasižymi sudėtingomis savybėmis: 3880°C lydymosi temperatūra, 15–19 GPa kietumas, stiprus cheminis inertiškumas ir atsparumas korozijai, kuris gerai išsilaiko agresyvioje proceso aplinkoje.

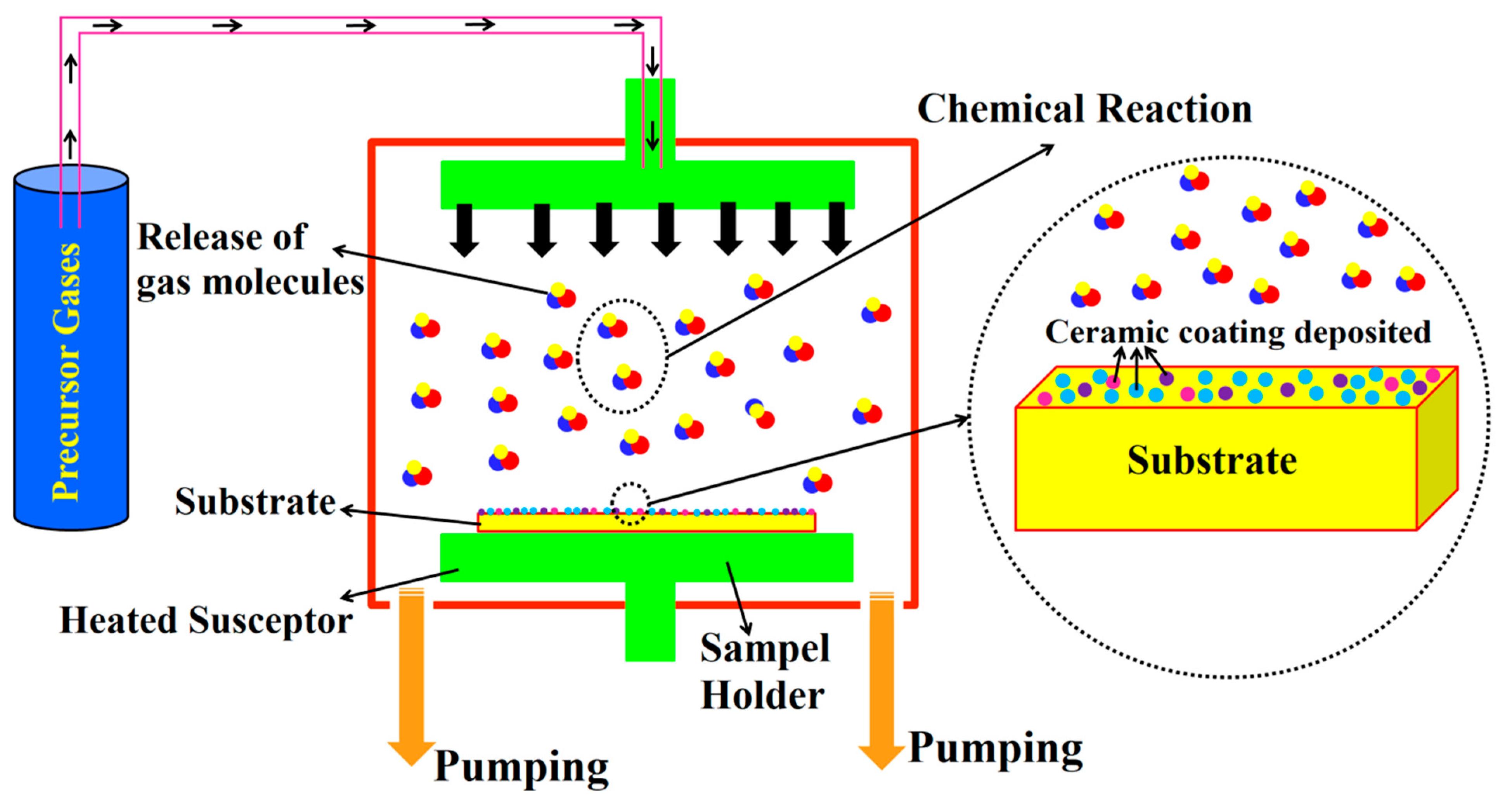

Tarp įvairių TaC dangų gamybos būdų CVD išlieka brandžiausias būdas. Įprastas receptas, kaip aprašyta, prasideda tantalo pentachloridu (TaCl5) ir propilenu (C3H₆) kaip tantalo ir anglies pirmtakais, kuriuos argonas ir vandenilis perneša į šildomą kamerą. Kai išgarintas TaCl₅ pasiekia grafito paviršių, jis adsorbuojasi ir vyksta skilimo ir rekombinacijos reakcijų seka. Susidaro ne tik paviršinis sluoksnis, bet ir tanki, gerai sukibusi danga, kuri yra žymiai vienodesnė ir labiau kontroliuojama sudėtimi nei tai, ką galima pasiekti naudojant alternatyvius metodus, pvz., išlydytą druską arba apdorojimą zoliu-geliu.

2. Pagrindiniai CVD TaC dangos privalumai

2.1 Itin didelis terminis stabilumas
CVD TaC danga tirpsta 3880°C temperatūroje, todėl išlieka struktūriškai tvirta net aukštesnėje nei 2200°C temperatūroje. Dėl to jis puikiai tinka sudėtingiems puslaidininkių procesams, pvz., SiC kristalų augimui ir MOCVD – vietoms, kur įprastos SiC dangos linkusios suirti, kai viskas tampa per karšta.

2.2 Puikus atsparumas cheminei korozijai
Ši danga gerai atlaiko korozines dujas, tokias kaip vandenilis, amoniakas, chloridai ir silicio garai. Palyginti su SiC dangomis, jis sumažina grafito skilimą ir dalelių užterštumą aukštos temperatūros puslaidininkių aplinkoje. Rezultatas? Geresnis proceso stabilumas ir didesnė plokštelių išeiga.

2.3 Geras mechaninis kietumas ir atsparumas šiluminiam smūgiui
CVD TaC danga yra kieta ir stipriai limpa prie grafito pagrindo, todėl dėvisi lėtai ir puikiai atlaiko terminius smūgius. Jis gali užtrukti pakartotinius greitus šildymo ir vėsinimo ciklus, neskilinėdama ar nenulupdama. Tai reiškia ilgesnį komponentų tarnavimo laiką ir greitesnį proceso greitį.

2.4 Itin aukšto grynumo ir priemaišų slopinimas
TaC danga turi labai mažai priemaišų ir veikia kaip tvirtas difuzijos barjeras – neleidžia teršalams migruoti iš grafito pagrindo į augimo aplinką. Tai padeda sumažinti kristalų defektus, neleidžia patekti į nešvarumus ir pagerina SiC kristalų kokybę ir varžą.

3. Tipiniai CVD TaC dangos naudojimo scenarijai

3.1 SiC vieno kristalo auginimas (PVT metodas)
SiC pavienių kristalų PVT augimo procese TaC danga padengiama pagrindiniais grafito komponentais, tokiais kaip tigliai, kreipiamieji žiedai ir sėklinių kristalų laikikliai. Fan ir kt. atliktas tyrimas. rodo, kad TaC danga ne tik suteikia fizinę apsaugą, bet ir dėl savo mažo spinduliavimo charakteristikų reguliuoja temperatūros gradientą kristalų augimo sąsajoje, pagerina radialinės temperatūros vienodumą, palaiko SiC sublimacijos stechiometriją, slopina priemaišų migraciją ir sumažina energijos sąnaudas. Meng ir kt. atliktas tyrimas. „Journal of Crystal Growth“ taip pat patvirtina, kad kristalų luitas, išaugintas naudojant tiglio struktūrą su TaC dengtu grafito relės žiedu ir grafito popieriumi, pasižymi puikiomis kristalų tobulumo ir sąsajos formos savybėmis. Faktiniai matavimai rodo, kad kristalinių luitų, išaugintų su TaC dengtais tigliais, skersmens nuokrypis yra ≤2%, o kristalo paviršiaus lygumas (RMS) pagerintas 40%.

3.2 GaN/SiC epitaksinis augimas

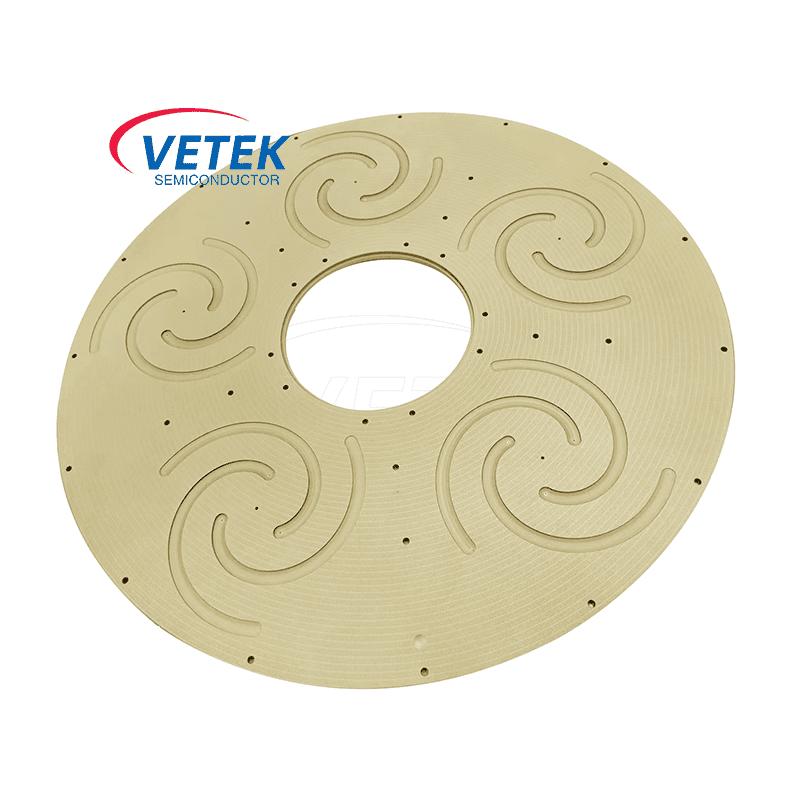

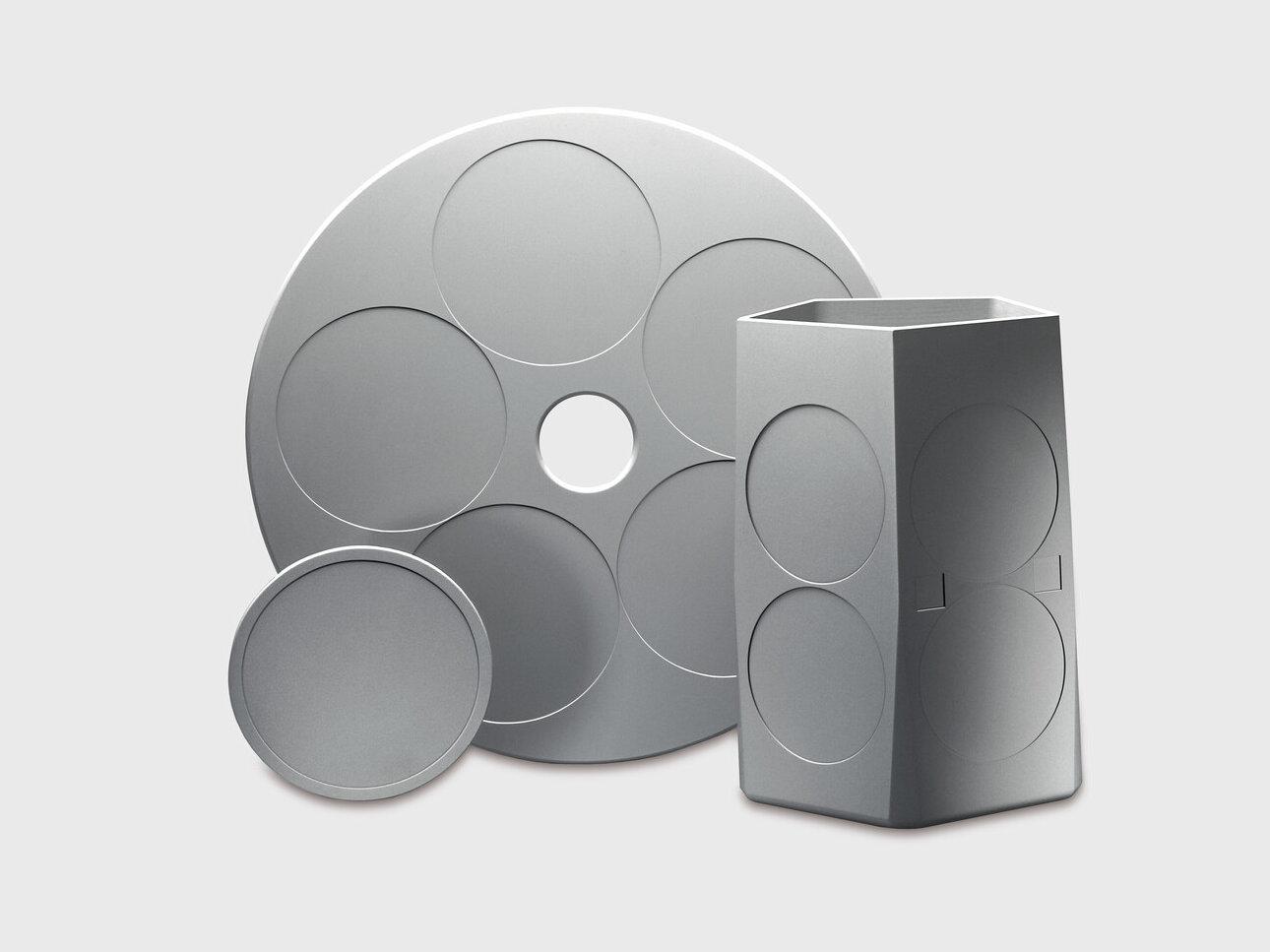

GaN ir SiC epitaksijos CVD reakcijos kamerose TaC danga plačiai naudojama tokiems komponentams kaip plokštelių laikikliai, palydoviniai diskai, purkštukai ir jutikliai. Šie komponentai turi veikti ilgą laiką aukštoje temperatūroje ir korozinėje aplinkoje, o TaC danga gali žymiai pailginti jų tarnavimo laiką ir pagerinti proceso derlių. Įrodyta, kad MOCVD įrangoje, pvz., Aixtron G5, TaC danga yra pagrindinė proceso stabilumo užtikrinimo medžiaga.

3.3 MOCVD sistemos šildytuvai

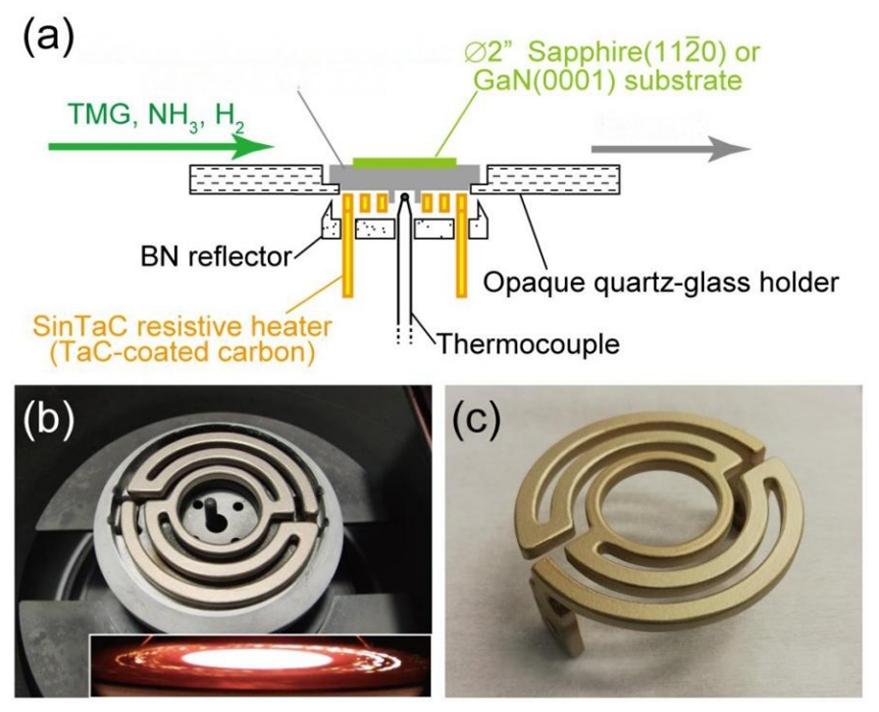

TaC dengti grafito šildytuvai sėkmingai pritaikyti MOCVD sistemose. Palyginti su tradiciniais pBN dengtais šildytuvais, TaC šildytuvai užtikrina geresnį šildymo efektyvumą ir vienodumą, sumažina energijos sąnaudas, o dėl mažesnio paviršiaus spinduliavimo koeficiento (0,3) padeda pagerinti šiluminio lauko vientisumą. Remiantis Fan ir kt. atliktais tyrimais, mažas TaC dangos spinduliavimas ne tik pagerina temperatūros vienodumą kristalų augimui, bet ir pagerina GaN epitaksinio nusodinimo kokybę.

3.4 Aukštos temperatūros pramoninis pritaikymas
Be puslaidininkių lauko, TaC danga taip pat gali būti naudojama aukštų temperatūrų pramoniniams komponentams, tokiems kaip atsparumo kaitinimo elementai, įpurškimo purkštukai, ekrano žiedai ir litavimo įtaisai, visapusiškai išnaudojant visapusius atsparumo karščiui ir atsparumo korozijai pranašumus.

4. CVD TaC ir SiC danga: kaip pasirinkti?

Puslaidininkių pramonėje CVD SiC ir CVD TaC yra dvi pagrindinės grafito komponentų apsauginės dangos. Pasirinkimas priklauso nuo konkrečių proceso temperatūros reikalavimų.

CVD SiC danga:Mažas šiluminio plėtimosi koeficientas, geras konstrukcinis stabilumas ir sąnaudų pranašumai žemesnėje nei 1800 °C temperatūroje, plačiai naudojamas vidutinės ir aukštos temperatūros scenarijuose, pavyzdžiui, LED epitaksiniuose padėkluose ir monokristalinio silicio epitaksiniuose padėkluose.

CVD TaC danga:Didesnis terminis stabilumas (lydymosi temperatūra 3880°C lyginant su ~2700°C SiC), stipresnis cheminis inertiškumas, ypač tinkamas itin aukštai temperatūrai ir labai korozinei aplinkai virš 2000°C, pavyzdžiui, SiC monokristalų augimui ir GaN epitaksijai.

Paprasčiau tariant:Kai proceso temperatūra viršija 1800°C, ypač kai dalyvauja korozinės dujos, tokios kaip vandenilis ir amoniakas, TaC danga yra geriausias pasirinkimas.

5. Rinkos perspektyvos ir pramonės tendencijos

Spartus SiC monokristalų augimo ir epitaksijos augimas smarkiai padidina TaC dangų paklausą. Du naujausi rinkos tyrimai rodo, kad rinka yra ant didelio masto augimo slenksčio. „QYResearch“ savo „Global TaC Coating Market Outlook“, išsamioje analizėje ir prognozėje iki 2031 m., 2024 m. pasaulinė tantalo karbido dangų rinka priskiria maždaug 45 mln. USD ir prognozuoja, kad iki 2031 m. ji pasieks 142 mln. „Global Info Research“ skaičiai patenka į tą patį diapazoną: 2024 m. rinka vertinama maždaug 47 mln. USD, o iki 2031 m. prognozuojama, kad ji padidės iki 143 mln. Šių prognozių nuoseklumas suteikia pasitikėjimo, kad TaC danga pradeda tvaraus augimo fazę.

Kalbant apie tai, kas tiekia šią rinką, ji išlieka gana koncentruota viršuje. „Momentive Technologies“, „Tokai Carbon“ ir „Toyo Tanso“ kartu sudaro apie 76 % pasaulinių pajamų [10]. Geografiškai Šiaurės Amerika pirmauja su maždaug 45% rinkos, o Azijos ir Ramiojo vandenyno regionas atsilieka maždaug 41%. Tačiau ta regioninė pusiausvyra pradeda keistis. Kinijos gamintojai daug investuoja, kad panaikintų atotrūkį, o VeTek Semiconductor yra pavyzdys: bendrovės CVD TaC dangos galimybė dabar apima net 750 mm skersmens komponentus, todėl ji yra tarp nedaugelio vietinių žaidėjų, galinčių apdoroti tokio masto dalis.

Žvelgiant į ateitį, perėjimas prie 8 colių SiC substratų nustato aukštesnę kartelę šiluminio lauko vienodumui ir gamybos įrangos dangos patikimumui. Tikėtina, kad vien ši tendencija sustiprins TaC dangos, kaip strateginės medžiagos, vaidmenį gaminant plokšteles ateinantiems metams.

6. VeTek Semiconductor's TaC dangos technologija

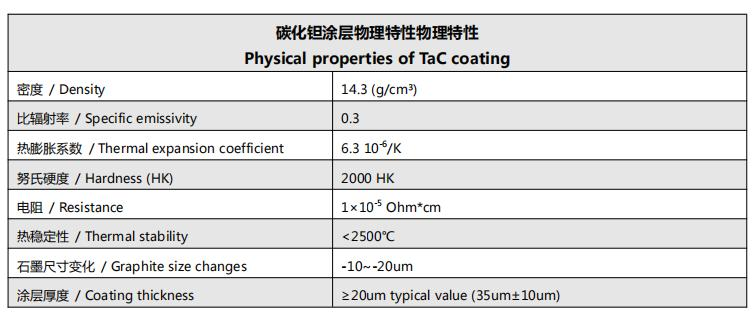

Duomenų šaltinis: VeTek Semiconductor Product Technical Specifications

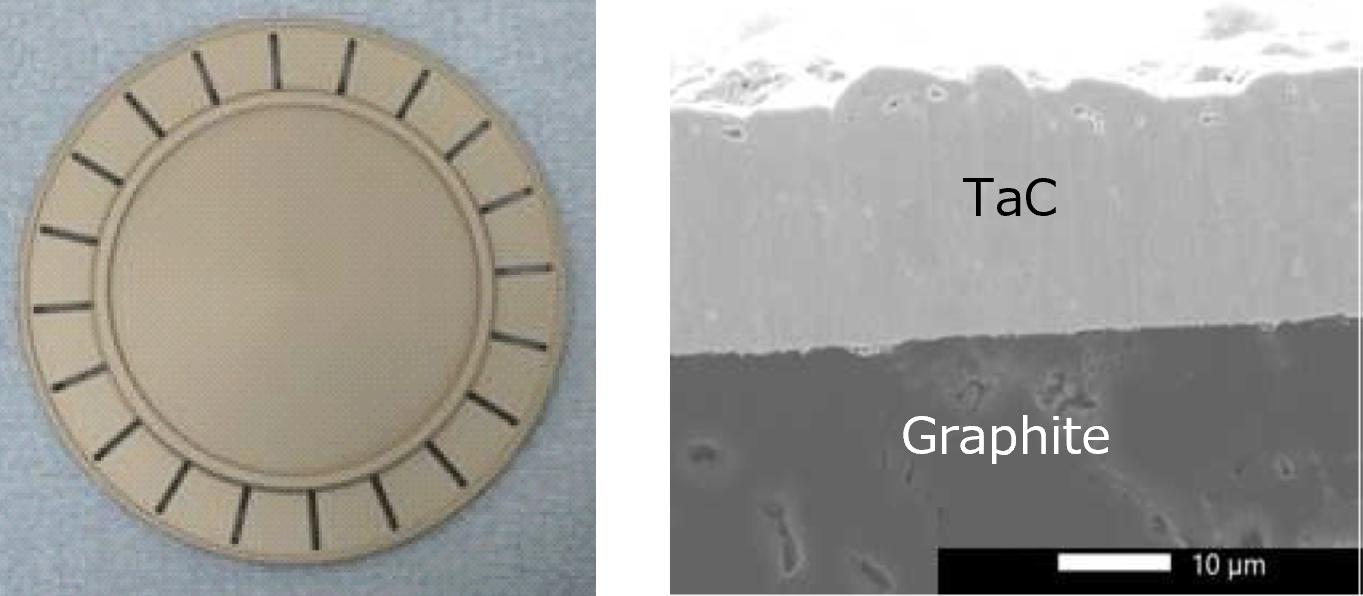

VeTek CVD TaC danga pasižymi geru temperatūros stabilumu, itin dideliu grynumu, atsparumu H₂/NH₃/SiH₄/Si korozijai, stipriu atsparumu šiluminiam smūgiui, dideliu sukibimu su grafito pagrindais ir vienoda dangos danga. Jis gali būti naudojamas pagrindiniams komponentams, tokiems kaip indukciniai šildymo susceptoriai, varžos šildymo elementai ir šiluminės ekranavimo dalys. Įmonė turi pažangias apdirbimo galimybes gamindama grafito, keramikos ar ugniai atsparaus metalo pagrindo komponentus, taip pat vienu langeliu atlieka SiC arba TaC keraminių dangų apdorojimą, taip pat klientų tiekiamų dalių dengimo paslaugas.

7. Išvada

Trečiosios kartos puslaidininkių pramonei vis spartėjant prie didesnių dydžių (8 colių), didesnio galios tankio ir mažesnių sąnaudų, medžiagų našumo reikalavimai gamybos procesuose tampa vis griežtesni. CVD TaC danga, pasižyminti itin aukšta lydymosi temperatūra, išskirtiniu cheminiu inertiškumu ir puikiomis mechaninėmis savybėmis, tampa „auksiniu standartu“ aukštesnės temperatūros puslaidininkių procesuose, aukštesnėje nei 2000°C temperatūroje. Nuo SiC monokristalų augimo iki GaN epitaksijos, nuo MOCVD šildytuvų iki plokštelių laikiklių, TaC danga yra nepakeičiamas medžiagos pagrindas puslaidininkių gamybai.

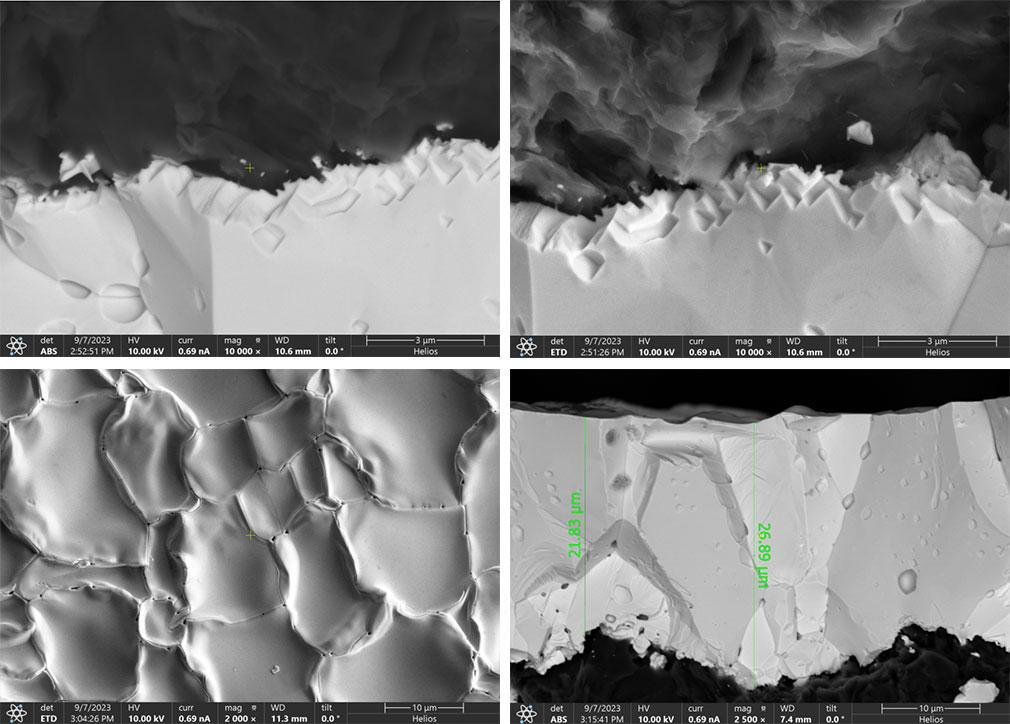

„VeTek Semiconductor“ yra įsipareigojusi teikti aukštos kokybės CVD TaC dangos produktus ir pritaikytus sprendimus pasauliniams klientams, nuolat investuodama į mokslinius tyrimus ir plėtrą bei technologinę iteraciją. Jei jums reikia išsamių techninių duomenų, SEM skerspjūvio analizės ar pasirinktinio brėžinio įvertinimo, nedvejodami susisiekite su mumis.

Nuorodos

[1] Sun, J., Zhang, Q. ir Li, X. (2021).Anglies medžiagų tantalo karbido dangų tyrimų pažanga. Medžiagų mokslo pažanga.(Galima rasti ScienceDirect)

[2] Kim, D. Y. ir kt. (2016).Tantalo karbido cheminis nusodinimas garais iš TaCl5-C3H₆-Ar-H₂ sistemos. Korean Ceramic Society žurnalas, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Grafito pagrindu pagamintų TaC dangų mikrostruktūros ir mechaninių savybių evoliucijos tyrimas skirtingomis atšiauriomis sąlygomis. Lydinių ir junginių žurnalas, 1061. doi: 10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I. ir kt. (2019).TaC dangos įtakos SiC PVT proceso kontrolei ir kristalų kokybei tyrimas. Bendri tyrimų duomenys,Dong-Eui universitetas, Pietų Korėja.

[5] Meng, J. ir kt. (2022).Augimo kokybės kontrolė optimizuojant tiglio struktūrą didelio dydžio SiC monokristalų augimui. Crystal Growth žurnalas,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Pasaulinė TaC dangų rinkos perspektyva, išsami analizė ir prognozė iki 2031 m.
