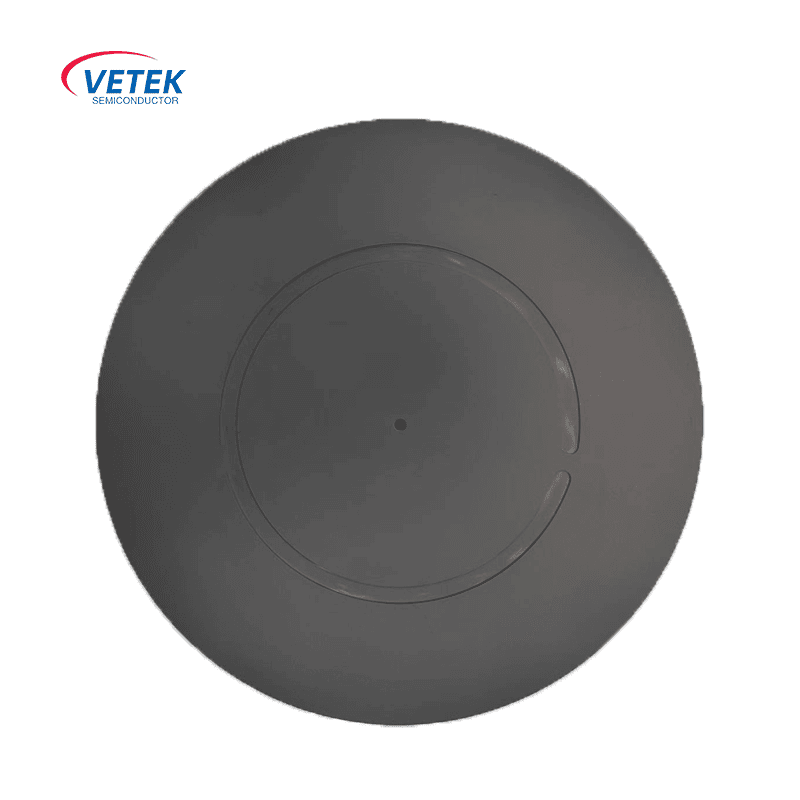

Vieno vaflių epi grafito Undertakeris

Aprašymas ：

Pavienio vaflinio epi grafito jautrininko apima grafito dėklo, grafito žiedo ir kitų priedų rinkinį, naudojant aukšto grynumo grafito substrato + garų nusėdimo silicio karbido dangos dangos struktūrą, atsižvelgiant į aukštos temperatūros stabilumą, cheminę inerciją ir šiluminio lauko vienodumą. Tai yra pagrindinis didelio tikslumo epitaksinio lapo komponentas masinėje gamyboje.

Medžiagos naujovė: grafitas +sic danga

Grafitas

● ypač didelis šilumos laidumas (> 130 W/m · k), greitas atsakas į temperatūros kontrolės reikalavimus, kad būtų užtikrintas proceso stabilumas.

● Žemas šiluminio išsiplėtimo koeficientas (CTE: 4,6 × 10⁻⁶/° C), sumažinkite aukštos temperatūros deformaciją, prailginkite tarnavimo laiką.

CVD SIC danga

● Atsparumas korozijai. Atsisakykite reakcijos dujų, tokių kaip H₂, HCl ir SIH₄, ataka. Tai išvengia epitaksialinio sluoksnio užteršimo, nesakydamas pagrindinės medžiagos.

● Paviršiaus tankinimas: dangos poringumas yra mažesnis nei 0,1%, o tai apsaugo nuo grafito ir vaflinio kontakto ir apsaugo nuo anglies priemaišų difuzijos.

● Aukštos temperatūros tolerancija: Ilgalaikis stabilus darbas aplinkoje, virš 1600 ° C, prisitaikykite prie aukštos SIC epitaksijos temperatūros poreikio.

Šiluminio lauko ir oro srauto optimizavimo dizainas

Vienoda šiluminės radiacijos struktūra

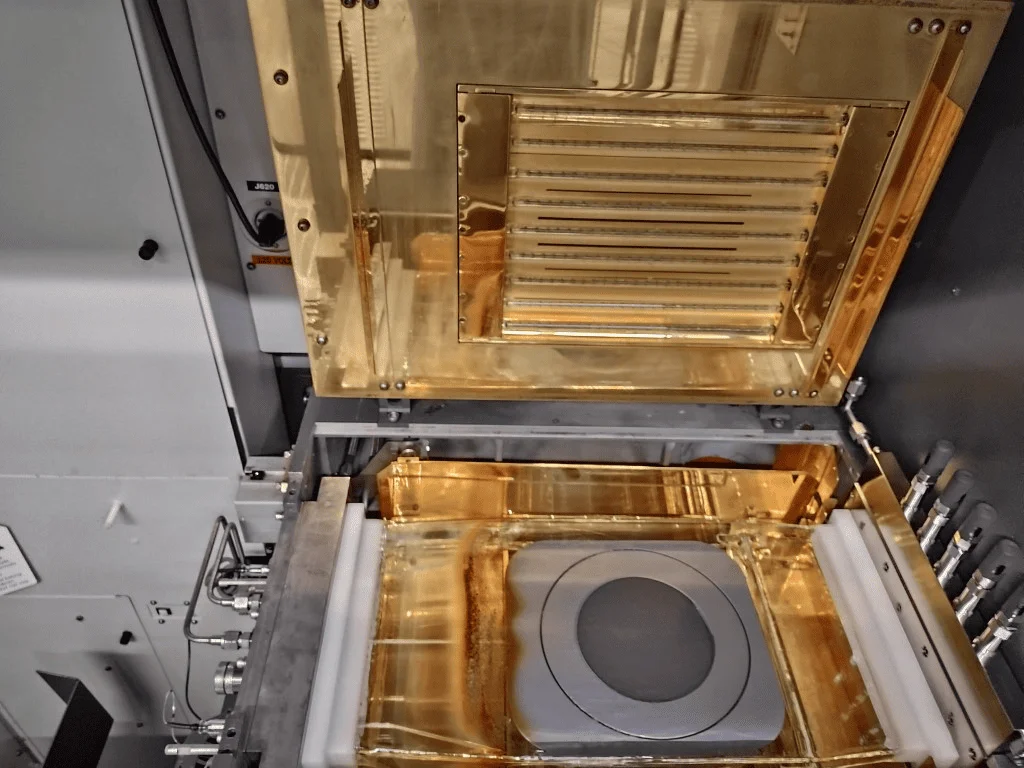

Stabilio paviršius yra suprojektuotas naudojant daugybę šiluminių atspindžio griovelių, o ASM įrenginio šiluminio lauko valdymo sistema pasiekia temperatūros vienodumą ± 1,5 ° C (6 colių vaflių, 8 colių vaflių), užtikrindamas epitaksinio sluoksnio storio konsistenciją ir vienodumą (svyravimai <3%).

Oro vairavimo technika

Briaunų nukreipimo skylės ir pasvirusios atraminės kolonos yra skirtos optimizuoti reakcijos dujų laminarinio srauto pasiskirstymą ant vaflinio paviršiaus, sumažinti nusodinimo greičio skirtumą, kurį sukelia sūkurinės srovės, ir pagerinti dopingo vienodumą.
