„VeTek Semiconductor“ tiekia aukštos kokybės aliuminio nitrido (AlN) vieno kristalo plokšteles ir substratus naujos kartos itin plataus diapazono puslaidininkiniams įrenginiams. Itin platus, maždaug 6,2 eV dažnių juostos tarpas, išskirtinis šilumos laidumas, išskirtinė elektros izoliacija ir puikus gardelės bei šiluminio plėtimosi suderinimas su GaN, AlN plokštelės idealiai tinka didelės galios RF įrenginiams, aukštos įtampos galios elektronikai ir giliosios ultravioletinės (DUV) optoelektronikai.

VeTek Semiconductor’s high-purity quartz furnace tubes are core process chamber components for semiconductor thermal processing equipment. Pagaminti iš puslaidininkinio dehidroksilinto lydyto kvarco, šie vamzdžiai naudojami kaip sandari reakcijos ertmė oksidacijos krosnyse, difuzijos krosnyse, atkaitinimo krosnyse ir LPCVD sistemose. Jie užtikrina išskirtinį grynumą, terminį stabilumą ir cheminį atsparumą, užtikrindami vienodus temperatūros laukus, stabilų dujų srautą ir ypač mažą užterštumą 4/6/8/12 colių plokštelių apdorojimui.

„VeTek Semiconductor“ kietojo SiC priedai, skirti Aixtron G10-SiC platformai, yra didelio grynumo, visiškai tankūs silicio karbido komponentai, sukurti reikliai šiluminei ir cheminei SiC epitaksinio augimo aplinkai. Šios dalys užtikrina puikų stabilumą aukštoje temperatūroje, atsparumą cheminėms medžiagoms ir ypač mažą dalelių susidarymą, palaikydamos didelio našumo 9 × 150 mm / 6 × 200 mm planetinio reaktoriaus konfigūraciją, naudojamą energijos įrenginių gamyboje.

VETEK profesionali CVD SiC padengtų grafito dalių valymo paslauga yra specializuota techninė paslauga, skirta Aixtron / Veeco MOCVD įrangos susceptoriams ir grafito komponentams, naudojamiems GaN / AlN / AlGaN epitaksiniuose procesuose. Mūsų patentuotas valymo procesas visiškai pašalina paviršiaus atminties efektą, atkuria stabilų dujų srautą reaktoriuje ir griežtai apsaugo 100 µm CVD SiC dangą su absoliučiu nuliniu storio nuostoliu ir nuliu metalo likučiais.

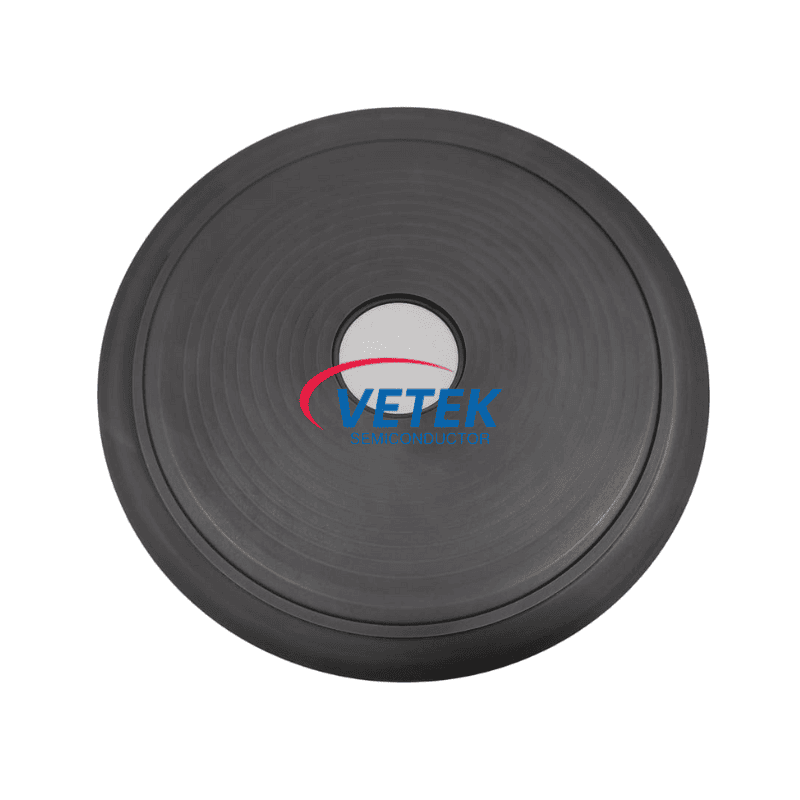

VETEK CVD SiC padengtas grafito susceptorius, skirtas plokštelių nešikliui, yra didelio našumo plokštelių atraminis komponentas, skirtas puslaidininkių epitaksijos procesams. Gaminyje kaip substratas naudojamas labai grynas grafitas ir padengtas vienodu CVD silicio karbido (SiC) sluoksniu, užtikrinančiu puikų terminį stabilumą, cheminį atsparumą ir dalelių kontrolę. Kaip svarbus grafito susceptoriaus komponentas, jis tiesiogiai palaiko plokšteles reakcijos kameroje ir padeda išlaikyti vienodą temperatūros pasiskirstymą bei stabilias epitaksinio augimo sąlygas.

„VeTek Semiconductor“ tiekia aukščiausios kokybės didelio grynumo silicio karbido (SiC) miltelius, specialiai pritaikytus didelio našumo SiC kristalų auginimui (PVT procesui), puslaidininkių substratų gamybai ir pažangiai funkcinei keramikai. Apdorota taikant itin švarią valymo technologiją, mūsų didelio grynumo SiC žaliava užtikrina išskirtinai žemą metalo pėdsakų kiekį, atkuriamą sublimacijos našumą ir labai pastovią partijų kokybę, kad atitiktų griežtus puslaidininkių gamybos reikalavimus.
