Produktai

„VeTek“ puslaidininkių didelio grynumo silicio karbido (SiC) milteliai yra specialiai sukurti SiC kristalų auginimui, puslaidininkinėms medžiagoms ir pažangioms keramikos reikmėms. Dėl pažangios valymo technologijos ir griežtos kokybės kontrolės mūsų SiC milteliai siūlo itin žemą priemaišų lygį, stabilų dalelių pasiskirstymą ir puikią konsistenciją sudėtingiems gamybos procesams.

SiC PVT kristalų auginimo sistemose grafito dalys ilgą laiką veikia labai aukštoje temperatūroje. „VeTek“ PyC padengtas grafito žiedas yra sukurtas tokiai veiklai. Pirolitinis anglies sluoksnis nusodinamas ant didelio grynumo grafito per CVD. Tai suteikia daliai geresnį paviršiaus stabilumą ir mažiau dalelių, išsiskiriančių darbo metu. Paprastai jis dedamas į terminio lauko sritį, kad būtų lengviau valdyti garų srautą ir šilumos plitimą krosnyje. Danga taip pat sulėtina grafito sublimaciją, kai temperatūra pakyla virš 2200°C, todėl visas komponentas tarnauja ilgiau.

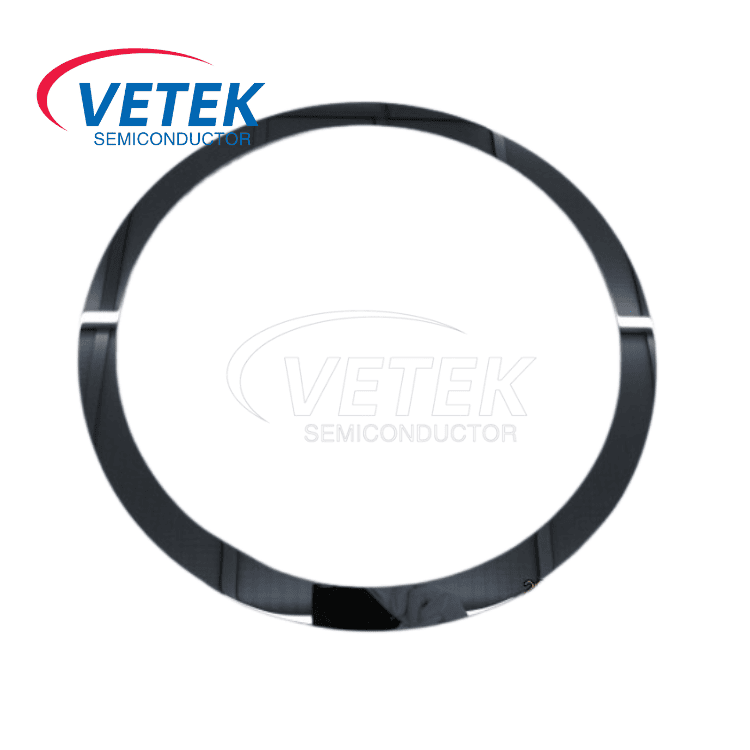

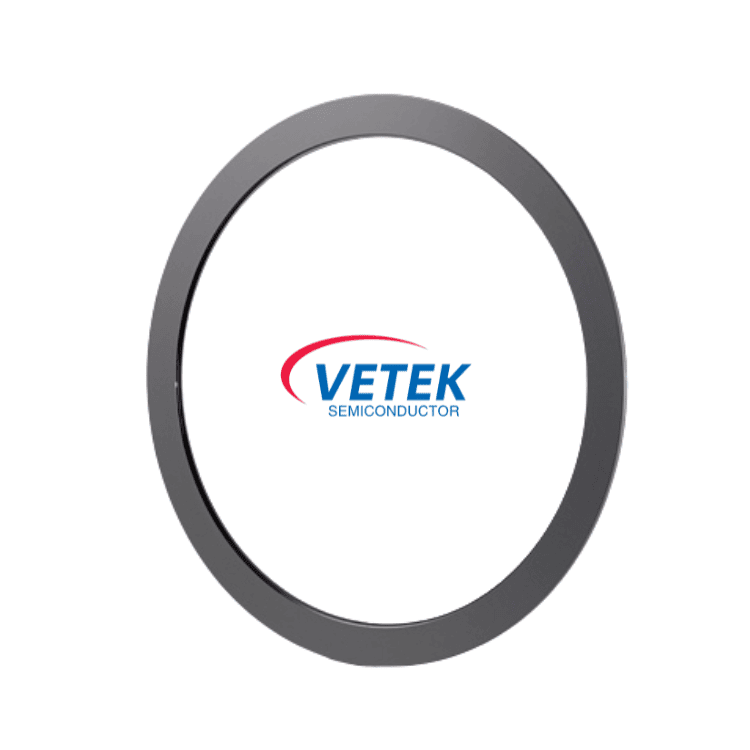

Sukurtas apsupti plokštelių sekimo zoną, Solid SiC Focus Ring užtikrina linijinį plazmos pasiskirstymą ir tikslius ėsdinimo profilius nuo krašto iki centro. Šiuos aukščiausios kokybės β-SiC komponentus pagamino „Vetek Semiconductor“ (Wuyi Tianyao New Material Technology Co., LTD), naudodama patentuotą cheminio nusodinimo garais (CVD) technologiją. Išgarindamas žaliavas į tankią berišamąją matricą, „Vetek“ pašalina porėtus mikrotarpelius, būdingus senesnėms medžiagoms. Palyginti su standartiniu kvarco arba silicio ekranu, mūsų CVD SiC komponentai daug geriau atlaiko ėsdinančias halogenines dujas, apsaugodami plokštelę giliai iki 7 nm logikos ir tankios atminties lustų gamyboje. Laukiame jūsų tolesnių užklausų.

Šis AMAT 0200-03201 Wafer Lift Pin iš VeTek prasideda nuo didelio grynumo grafito, tada ant viršaus pridedame tankią CVD SiC dangą. Jis skirtas 300 mm epitaksijos sistemoms ir taikomųjų medžiagų EPI reaktoriams. Kodėl grafitas ir SiC? Grafitas puikiai atlaiko šilumą. SiC sluoksnis sugeria ėsdinančias dujas ir greitai nesusidėvi. Plonos sienos dizainas? Tai švaresnis plokštelių kėlimas ir išdėstymas, mažiau dalelių ir ilgesnis dalių tarnavimo laikas aukštoje temperatūroje. Taip pat gaminame panašias SiC dengtas grafito dalis ASM, Aixtron ir LPE sistemoms. Laukiame jūsų užklausos.

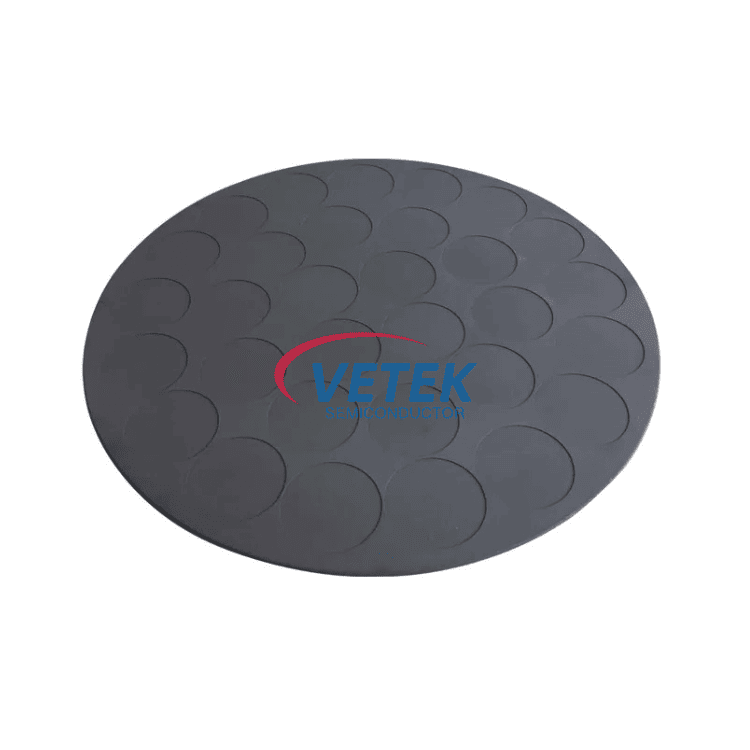

„Vetek Semiconductor“ gamina plokštelių laikiklius VEECO MOCVD sistemoms, sukurtus specialiai LED epitaksijos darbui, pavyzdžiui, GaN šviesos diodams, mėlynai žalios spalvos šviesos diodams ir giliam UV šviesos diodų augimui. Šie laikikliai prasideda nuo didelio grynumo grafito ir yra padengti tankia CVD silicio karbido (SiC) danga. Šis derinys puikiai atlaiko aukštą temperatūrą, kurią matote MOCVD – geras terminis stabilumas, atsparumas korozijai, o danga išlieka ilga.

„Halfmoon“ yra grafito komponentas, naudojamas LPE SiC reaktoriuose, daugiausia sumontuotas aplink kameros karštąją zoną. Nors jis tiesiogiai nesiliečia su plokštele, jis vis tiek vaidina svarbų vaidmenį užtikrinant dujų srauto stabilumą ir reaktoriaus veikimą epitaksinio augimo metu. Kad būtų galima apdoroti aukštą temperatūrą ir reaktyvias proceso sąlygas, komponentas paprastai yra apsaugotas CVD SiC danga, o kai kuriose srityse taip pat galima naudoti TaC dangą. VETEK taip pat tiekia grafito veltinio izoliaciją ir kitas dengtas grafito dalis SiC epitaksijos sistemoms.
