Akyto grafito kreipiamasis žiedas

Akyto grafito kreipiamasis žiedas

„VeTek Semiconductor“ yra profesionalus akytojo grafito kreipiamojo žiedo gamintojas ir tiekėjas Kinijoje. Mes ne tik teikiame pažangų ir patvarų akytojo grafito kreipiamąjį žiedą, bet ir palaikome pritaikytas paslaugas. Sveiki atvykę iš mūsų gamyklos nusipirkti porėtą grafito kreipiamąjį žiedą.
MOCVD SiC padengtas susceptorius

MOCVD SiC padengtas susceptorius

VETEK MOCVD SiC Coated Susceptor yra tiksliai sukurtas nešiklio sprendimas, specialiai sukurtas LED ir sudėtinių puslaidininkių epitaksiniam augimui. Jis demonstruoja išskirtinį šiluminį vienodumą ir cheminį inertiškumą sudėtingose ​​MOCVD aplinkose. Naudodami griežtą VETEK CVD nusodinimo procesą, esame įsipareigoję pagerinti plokštelių augimo nuoseklumą ir pailginti pagrindinių komponentų tarnavimo laiką, užtikrindami stabilų ir patikimą kiekvienos jūsų puslaidininkių gamybos partijos veikimo užtikrinimą.
CVD TaC padengtas susceptorius

CVD TaC padengtas susceptorius

„Vetek CVD TaC Coated Susceptor“ yra tikslus sprendimas, specialiai sukurtas didelio našumo MOCVD epitaksiniam augimui. Jis demonstruoja puikų šiluminį stabilumą ir cheminį inertiškumą esant ekstremalioms aukštoms 1600°C temperatūroms. Remdamiesi griežtu VETEK CVD nusodinimo procesu, esame įsipareigoję pagerinti plokštelių augimo vienodumą, pratęsti pagrindinių komponentų tarnavimo laiką ir suteikti stabilias ir patikimas kiekvienos puslaidininkių gamybos partijos veikimo garantijas.

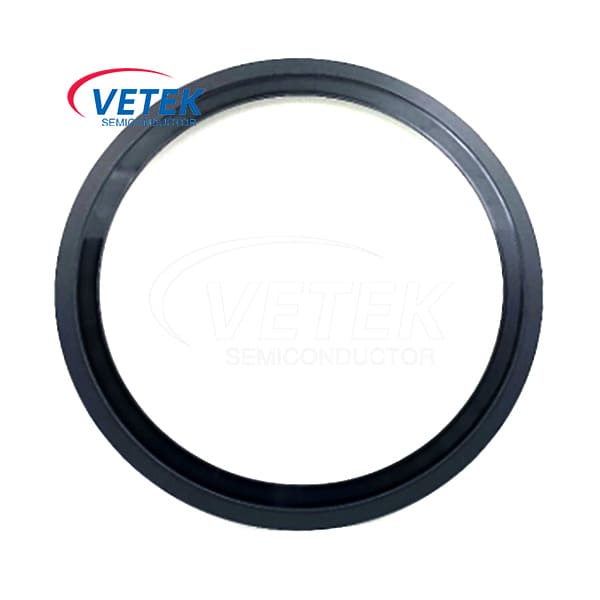

Kieto silicio karbido fokusavimo žiedas

Kieto silicio karbido fokusavimo žiedas

Veteksemicon kieto silicio karbido (SiC) fokusavimo žiedas yra svarbus eksploatacinis komponentas, naudojamas pažangiuose puslaidininkių epitaksijos ir plazmos ėsdinimo procesuose, kur labai svarbu tiksliai valdyti plazmos pasiskirstymą, šiluminį vienodumą ir plokštelės krašto poveikį. Šis fokusavimo žiedas, pagamintas iš didelio grynumo kieto silicio karbido, pasižymi išskirtiniu atsparumu plazmos erozijai, stabilumu aukštoje temperatūroje ir cheminiu inertiškumu, todėl užtikrina patikimą veikimą agresyviomis proceso sąlygomis. Laukiame jūsų užklausos.
Didelio dydžio atsparumo šildymo SiC kristalų auginimo krosnis

Didelio dydžio atsparumo šildymo SiC kristalų auginimo krosnis

Silicio karbido kristalų auginimas yra pagrindinis didelio našumo puslaidininkinių prietaisų gamybos procesas. Kristalų auginimo įrangos stabilumas, tikslumas ir suderinamumas tiesiogiai lemia silicio karbido luitų kokybę ir išeigą. Remdamasi fizinio garų transportavimo (PVT) technologijos savybėmis, Veteksemi sukūrė atsparumo šildymo krosnį, skirtą silicio karbido kristalų auginimui, leidžiančią stabiliai augti 6 colių, 8 colių ir 12 colių silicio karbido kristalus, visiškai suderinamus su laidžiomis, pusiau izoliacinėmis ir N tipo medžiagų sistemomis. Tiksliai valdydamas temperatūrą, slėgį ir galią, jis veiksmingai sumažina kristalų defektus, tokius kaip EPD (Etch Pit Density) ir BPD (bazinės plokštumos dislokacija), kartu pasižymi mažu energijos suvartojimu ir kompaktišku dizainu, atitinkančiu aukštus pramoninės didelio masto gamybos standartus.
Silicio karbido sėklų kristalų klijavimo vakuuminė karšto spaudimo krosnis

Silicio karbido sėklų kristalų klijavimo vakuuminė karšto spaudimo krosnis

SiC sėklų surišimo technologija yra vienas iš pagrindinių procesų, turinčių įtakos kristalų augimui. VETEK sukūrė specializuotą vakuuminę karšto spaudimo krosnį, skirtą sėklų surišimui, pagrįstą šio proceso savybėmis. Krosnis gali veiksmingai sumažinti įvairius defektus, susidariusius sėklų surišimo proceso metu, taip pagerindama išeigą ir galutinę kristalinio luito kokybę.
