„VeTek Semiconductor“ techninės paslaugos apima įvairių puslaidininkinių medžiagų valymą ir kartografavimą, siekiant klientams suteikti aukštos kokybės puslaidininkines medžiagas įvairioms reikmėms. Turime pažangią valymo technologiją ir įrangą, kad efektyviai pašalintume nešvarumus ir taip padidintume puslaidininkinių medžiagų grynumą. Mūsų valymo procesas yra kruopščiai suplanuotas, kad apimtų kelis etapus ir griežtą kokybės kontrolę, kad būtų užtikrintas puikus tiekiamų medžiagų grynumas ir stabilumas.
Tuo pačiu esame įsipareigoję savo klientams teikti tikslias ir patikimas žemėlapių sudarymo paslaugas. Turime pažangią bandymo įrangą ir prietaisus bei pasikliaujame patyrusia profesionalia komanda, galime atlikti išsamų puslaidininkinių medžiagų charakteristikų matavimą ir analizę. Mūsų kartografavimo darbai apima elektrinių savybių, sudėties, grynumo, fizikinių savybių ir kt. bandymus, taip pat nuodugnius medžiagų struktūros ir sudėties tyrimus. Naudodamiesi žemėlapiais, galime gauti išsamius duomenis ir informaciją, kad klientams pateiktume tikslų medžiagų savybių įvertinimą ir atitinkamas rekomendacijas.
GDMS
D-SIMS
Koordinačių matavimo mašina
„VeTek Semiconductor“ turi pirmaujančių grafito, silicio karbido ir kitų puslaidininkių gaminių apdirbimo galimybes ir patirtį, kuri gali atitikti klientų aukštą tikslumą ir aukštą grynumą.
Aukštos kokybės ir kiti apdorojimo reikalavimai. Mūsų naudojami įrankiai, pjovimo procesas ir medžiagų pasirinkimas taip pat yra kruopščiai optimizuoti, kad būtų galima kontroliuoti mikrometrų dydį ir gaminio valdymą.
Aukšta paviršiaus kokybė. Apdorojimo procese atkreipiame dėmesį į kokybės kontrolę ir procesų optimizavimą bei atliekame pagrindinių apdorojimo proceso parametrų stebėjimą ir kontrolę realiuoju laiku, kad užtikrintume produktų kokybę.
Nuoseklumas ir stabilumas. Taip pat diegiame griežtą kokybės valdymo sistemą, siekdami užtikrinti, kad produktai būtų apdorojami pagal klientų reikalavimus ir pramonės standartus, ir atliekame visapusišką kokybės patikrinimą.
Nuolat investuosime į įrangos tobulinimą ir technologines naujoves, siekdami patenkinti augančius klientų poreikius ir teikti jiems aukščiausios kokybės sprendimus bei palaikymą.
Kalbant apie lauko projektavimą ir transformaciją, mūsų įmonė gali užbaigti projektuoti ir tiekti į Czochra monokristalą, liejimo polikristalą, galilio arsenidą, cinko selenidą, safyrą, silicio karbidą ir kitą pramonės įrangą. Tuo pačiu metu įvairių konstrukcijų, komponentų ir atmosferų mechaniniam šiluminiam skaičiavimui esant skirtingoms aukštos temperatūros aplinkoms, mes taip pat turime profesionalių modeliavimo ir modeliavimo skaičiavimo galimybes, kurios gali suteikti klientams profesionalias dizaino optimizavimo programas ir pasiūlymus.
Siekdama patenkinti įvairius puslaidininkinių medžiagų ir įrangos klientų poreikius, „VeTek“ siūlo tikslines technines paslaugas. Šioje lentelėje jie klasifikuojami pagal pagrindines paslaugų sritis:
| Aptarnavimo sritis | Tipinės paslaugos / produktai | Programos aprašymas |
| Medžiagų valymas ir kartografavimas | Valymo procesai; elektrinis / sudėties / grynumo / struktūros bandymas ir analizė | Pašalinkite nešvarumus ir visiškai apibūdinkite puslaidininkines medžiagas, kad užtikrintumėte aukštą grynumą, stabilumą ir tikslų savybių įvertinimą įvairioms reikmėms. |
| Tikslus apdirbimas | Grafito, silicio karbido ir kitų puslaidininkinių gaminių apdirbimas | Didelio tikslumo, didelio grynumo apdirbimas su mikrometro lygio kontrole ir aukšta grafito ir SiC komponentų, naudojamų puslaidininkinėje įrangoje, paviršiaus kokybe. |
| Šiluminio lauko projektavimas ir modifikavimas | Šiluminio lauko projektavimas ir partijos tiekimas; terminis modeliavimas ir optimizavimas | Czochralski, liejimo, GaAs, ZnSe, safyro, SiC ir kitų sistemų šiluminių laukų projektavimas ir tiekimas; mechaninis-terminis skaičiavimas ir projektavimo optimizavimas aukštos temperatūros sąlygomis. |
| Dalių valymas (CVD SiC) | CVD SiC dangos grafito dalių valymo paslauga | Specializuotas Aixtron/Veeco MOCVD susceptorių ir grafito dalių valymas GaN/AlN/AlGaN epi; pašalina atminties efektą, apsaugo CVD SiC dangą (nulinis storio nuostolis, nulis metalo likučių). |

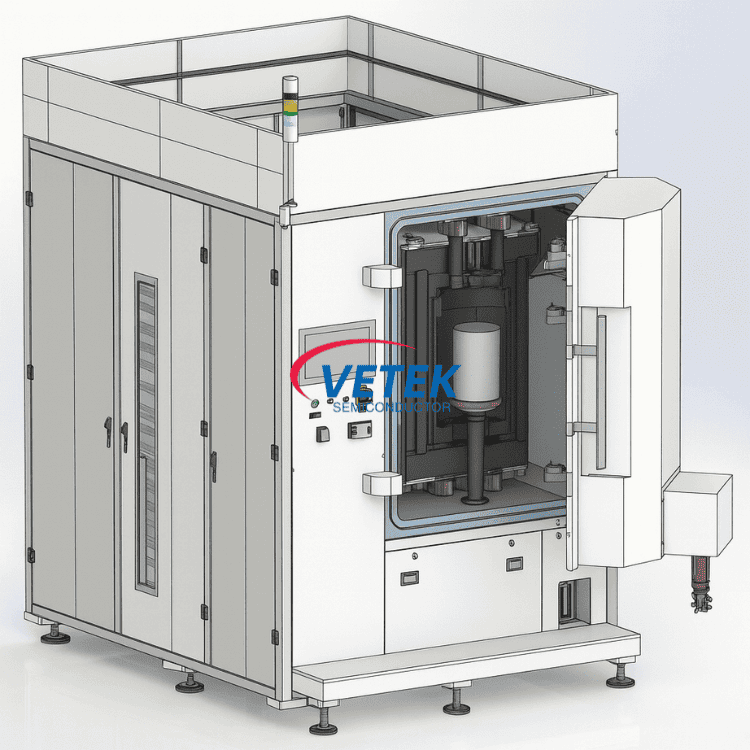

| Kristalų auginimo įranga | Didelio dydžio varžos šildymo SiC kristalų auginimo krosnis | PVT pagrindu pagamintos varžos šildymo krosnys, užtikrinančios stabilų 6–12 colių SiC kristalų augimą; Tikslus temperatūros, slėgio ir galios valdymas, siekiant sumažinti defektus ir palaikyti pramoninę gamybą. |
Dėl susijusių medžiagų ir proceso sprendimų žrSilicio karbido danga, Specialus grafitasirSilicio karbido epitaksijapuslapių
Kaip profesionalus techninių paslaugų gamintojas ir tiekėjas Kinijoje, turime savo gamyklą. Nesvarbu, ar jums reikia pritaikytų paslaugų, kad atitiktų konkrečius jūsų regiono poreikius, ar norite nusipirkti pažangią ir patvarią techninę paslaugą, pagamintą Kinijoje, galitepalik mums žinutę.
