CVD dangos puslaidininkių epitaksijoje: inžineriniai parametrai, SiC/TaC pasirinkimas ir gedimų kontrolė

Autorius | Inžinierius Nickwu | „Vetek Semiconductor“ pažangių medžiagų skyriaus inžinierius

Įvadas: Epitaksijoje padengtas grafito susceptorius yra reaktoriaus šiluminės, cheminės ir taršos ribos dalis. Jo vertė yra ne vien dangos storis, bet ir tai, kaip nuosekliai užbaigta dalis išlaiko plokštelės temperatūrą, paviršiaus stabilumą ir pakartojamumą per augimo ir valymo ciklus.

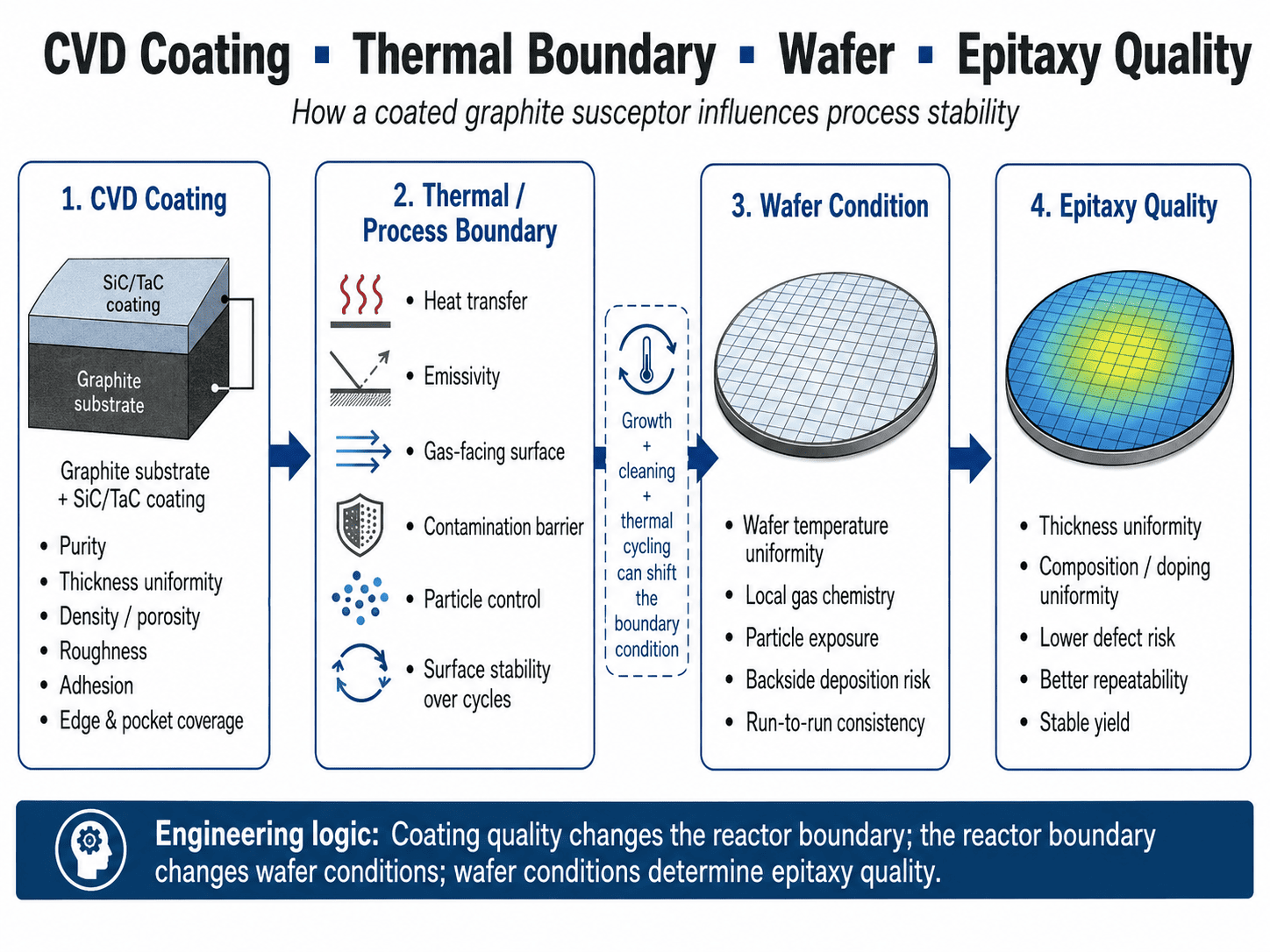

1. CVD dengimas kaip epitaksijos proceso riba

Pagrindinė išvada: Net nesikeičiant temperatūrai, slėgiui ir dujų srautui, dangos šiurkštumas, nuosėdos, kišenės geometrija arba sąsajos degradacija gali pakeisti šilumos perdavimą ir paviršiaus chemiją. Todėl dengtas susceptorius turėtų būti laikomas procesui svarbiu reaktoriaus komponentu, o ne pasyviu plokštelių laikikliu.

Įprastos augimo temperatūros iliustruoja apkrovą: GaN MOCVD dažnai veikia beveik 1000–1100 °C, Si epitaksė apie 1050–1200 °C, o SiC epitaksija maždaug 1500–1700 °C. Plokščių temperatūra priklauso nuo šildytuvo galios ir suskeptoriaus geometrijos, spinduliuotės, kišenės gylio, sukimosi ir dujų srauto.

Planetinis MOCVD naudoja laminarinį srautą ir daugkartinį nešiklio sukimąsi, kad pagerintų storį, sudėtį ir dopingo vienodumą.[1]

2. CVD SiC ir TaC dangos parametrai

Pagrindinė išvada: „100 μm danga“ nėra išsami puslaidininkio specifikacija. Tankis, grynumas, mikrostruktūra, šiurkštumas, CTE, storio pasiskirstymas, sukibimas ir defektų kontrolė turi būti vertinami kartu, ypač kišenėse, kraštuose, skylėse ir šešėlinėse vietose, kur vietinis nusėdimas gali skirtis.

Inžinerinė grandinė yra tokia:

CVD temperatūros / slėgio / dujų santykis → grūdelių augimas → tankis / šiurkštumas / įtempis → dangos tarnavimo laikas.

Didesnis slėgis padidino šiurkštumą ir poringumą, o dėl per didelės temperatūros susidaro grubesnės struktūros.[3]

3. Terminis vienodumas ir pakartojamumas

Pagrindinė išvada: Danga gali tapti nepriimtina, kol ji akivaizdžiai nenulups. Storio poslinkis, recesija, nuosėdos arba šiurkštumo pokytis gali pakeisti plokštelės ir susceptoriaus šilumos perdavimą ir spinduliuotę, sukurdami temperatūros pokytį arba poslinkį, kol komponentas atrodo mechaniškai nepažeistas.

Vaflių šilumos balansas:

Qviso = Qlaidumas + Qspinduliavimas + Qkonvekcija

Dengtas susceptorius įtakoja šiuos terminus per medžiagos savybes, paviršiaus būklę ir geometriją. Kišenės gylis yra svarbus, nes dangos susikaupimas keičia galutinę plokštelės sėdynės geometriją.

Vardinė 100 μm danga, kuri kinta aplink kišenę, gali pakeisti tiek vietinį šiluminį kelią, tiek galutinius matmenis. Nedideli svyravimai automatiškai nesukelia nevienodumo, tačiau po padengimo kišenės gylis turėtų būti CTQ.

Gamybos metu:

augimo nuosėdos + valymas + terminis ciklas → šiurkštumo / spinduliuotės poslinkis → šiluminės ribos poslinkis → plokštelės ir temperatūros pokytis → augimo greičio / sudėties pokytis.

Todėl komponento eksploatavimo laikas turėtų būti apibrėžtas proceso ribomis, o ne tiesiog „be matomo lūžio“.

4. CVD SiC ir CVD TaC pasirinkimas

Pagrindinė išvada: CVD SiC yra praktinis daugelio Si, GaN ir SiC epitaksinių dalių pagrindas dėl savo brandumo, grynumo ir suderinamumo su grafitu. TaC tampa patrauklus, kai dėl ekstremalių temperatūrų arba turtingos SiC chemijos SiC recesija tampa patikrintu veikimo trukmę ribojančiu mechanizmu.

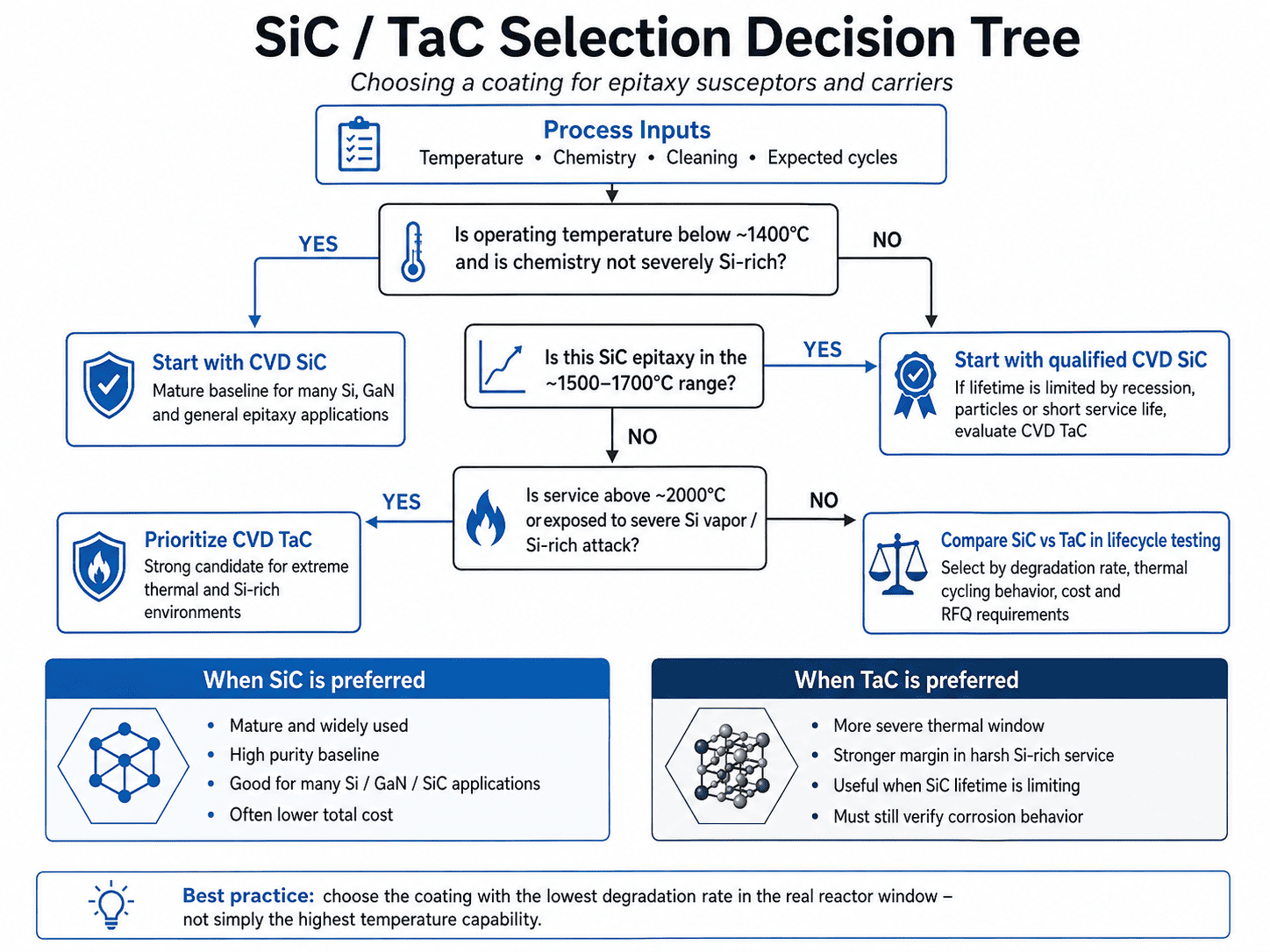

Atrankos sprendimų medisT < ~1400°C ir SiC chemiškai suderinamas?

→ Taip: atitinka CVD SiC reikalavimus.

→ Ne: tęsti.

SiC epitaksija ~1500–1700°C?

→ Pradėkite nuo patikrinto SiC. Jei dominuoja recesija, dalelės arba trumpas gyvenimas, palyginkite TaC.

>2000°C arba stiprus Si garų poveikis?

→ Suteikite pirmenybę TaC vertinimui.

TaC nėra chemiškai nepažeidžiamas. 1973 K temperatūroje silicio garuose CVD TaC sudarė TaSi2/SiC reakcijos produktus; didėjantis Si poveikis padidino korozijos gylį ir šiurkštumą.[4] Todėl pasirinkimas turėtų būti grindžiamas skilimo greičiu tikrame reaktoriuje, o ne tik lydymosi temperatūra.

5. CVD dangos gedimo mechanizmai

Pagrindinė išvada: Dauguma padengtų susceptorių gedimų atsiranda dėl susieto šiluminio įtempio, nusėdimo netolygumo, cheminės recesijos ir valymo ar tvarkymo pažeidimų. Gedimų analizė turėtų susieti matomą defektą su jo šaknies mechanizmu, o paskui su plokštelės požymiu, o ne sustoti ties „dangos nusilupimu“.

Naudingas pirmos eilės šiluminio įtempio santykis yra:

σ ≈ E × Δα × ΔT

kur E yra dangos modulis, Δα – dangos/substrato CTE skirtumas ir ΔT – šiluminis poslinkis. Štai kodėl grafito CTE atitikimas yra beveik toks pat svarbus kaip dangos grynumas.

Gilios kišenės, skylės ir grioveliai gali būti pernešami skirtingais pirmtakais:

vietinė plona/akyta danga → terminis/cheminis poveikis → grafito poveikis → erozija → dalelės → plokštelės defekto rizika.

Todėl komponentas gali pasiekti proceso pabaigą anksčiau nei mechaninis.

6. Kvalifikacijos ir RFQ reikalavimai

Pagrindinė išvada: Kvalifikacija turi konvertuoti reaktoriaus sąlygas į išmatuojamus CTQ ir patikrinti jas pagal galutinę geometriją. Vien materialinių sertifikatų neužtenka; Tikslas yra pakartotinis dangos vientisumas, matmenys ir šiluminė / cheminė elgsena per reprezentatyvius augimo ir valymo ciklus.

Praktinėje specifikacijoje turėtų būti:

• Medžiaga: grafito klasė, grynumas, CTE; dangos fazė ir grynumas.
• Dengimas: storis, vietinės ribos, šiurkštumas, skylės / poringumo kriterijai, sukibimo arba terminio ciklo kriterijai.
• Geometrija: kišenės gylis po padengimo, lygumas/išbėgimas, OD/ID, skylės ir su sukimu susiję CTQ.
• Procesas: plokštelės dydis, temperatūra, dujos, slėgis, šildymo/sukimosi režimas, valymo chemija ir numatomi ciklai.

Rekomenduojami kontroliniai taškai:

Atvyksta → apibrėžti augimo ciklai → valymas → gyvenimo pabaiga.

Šių kontrolinių taškų koreliacija su dalelių ir plokštelių duomenimis yra naudingesnė nei vien vizualinis patikrinimas.

7. DUK

Kokio storio turėtų būti CVD SiC?

Maždaug 100 μm yra naudinga atskaita, o ne universalus optimalus. Geometrija, korozija, įtempiai ir matmenų tolerancija nustato tikslą.

Ar storesnė danga visada tarnauja ilgiau?

Ne. Tai padidina korozijos atsargą, bet taip pat gali padidinti liekamąjį įtempį ir matmenų poslinkį.

Kodėl SiC danga nusilupa?

Tipiški veiksniai yra CTE neatitikimas, liekamasis įtempis, sąsajos defektai, briaunų geometrija, terminis ciklas, cheminė ataka ir valymo pažeidimai.

Kada TaC turėtų pakeisti SiC?

Kai įrodyta, kad aukšta temperatūra arba daug SiC yra dominuojanti SiC eksploatavimo trukmė, o TaC suteikia geresnį gyvavimo ciklo rezultatą.

Išvada

Pagrindinė išvada: CVD dengtas grafitas turėtų būti kvalifikuojamas kaip epitaksijos proceso dalis. Tikslas yra stabilus terminis, cheminis ir matmenų elgesys gamybos metu, o eksploatavimo laikas nustatomas pagal išmatuojamus proceso CTQ, o ne tik matomus pažeidimus.

Inžinerinė grandinė yra tokia:

grafito substratas → CVD mikrostruktūra → baigta geometrija → terminis/cheminis stabilumas → plokštelės pakartojamumas.

Geresnis klausimas yra ne tik „Kokio storio yra danga? bet „Kaip šis komponentas elgsis po pasikartojančių augimo, valymo ir terminių ciklų ir kokia išmatuojama riba apibrėžia jo gyvavimo pabaigą?

Nuorodos

[1] AIXTRON SE, planetinis principas (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC danga – medžiagos duomenys.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), „Proceso, struktūros ir savybių koreliacijos tyrimas CVD-SiC dangose ​​ant grafito substratų“.

[4] Hao K. ir kt., Vacuum 241, 114677 (2025), „CVD TaC dangų ant grafito substratų silicio garų sukeltos korozijos mechanizmai“.

Inžinierius Nickwu turi 15 metų patirtį CVD dangų ir anglies pagrindu veikiančių karštųjų zonų medžiagų tyrimų ir plėtros srityje. Jis vadovavo projektui pradėti masinę pirmųjų Kinijoje TaC dengtų grafito komponentų, naudojamų 8 colių SiC epitaksijoje, gamybą. Jis dalyvavo daugelyje karštųjų zonų projektavimo ir gedimų analizės projektų, skirtų SiC kristalų augimui, ir turi septynis išradimų patentus, susijusius su karštųjų zonų medžiagomis.
