Kas yra silicio karbido (SiC) danga? Savybės, CVD procesas ir programos

Išsamios santraukos

A silicio karbido danga (SiC danga)yra tankus SiC sluoksnis, nusodintas ant komponento paviršiaus, dažniausiai didelio grynumo grafito, kad būtų sukurta chemiškai atspari ir termiškai stabili proceso sąsaja. Puslaidininkinėje įrangoje dangą dažniausiai gaminacheminis nusodinimas garais (CVD).

Jo veikimas gaunamas iš kombinuotos sistemosgrafito substratas, CVD SiC sluoksnis, komponentų geometrija ir reaktoriaus aplinka.

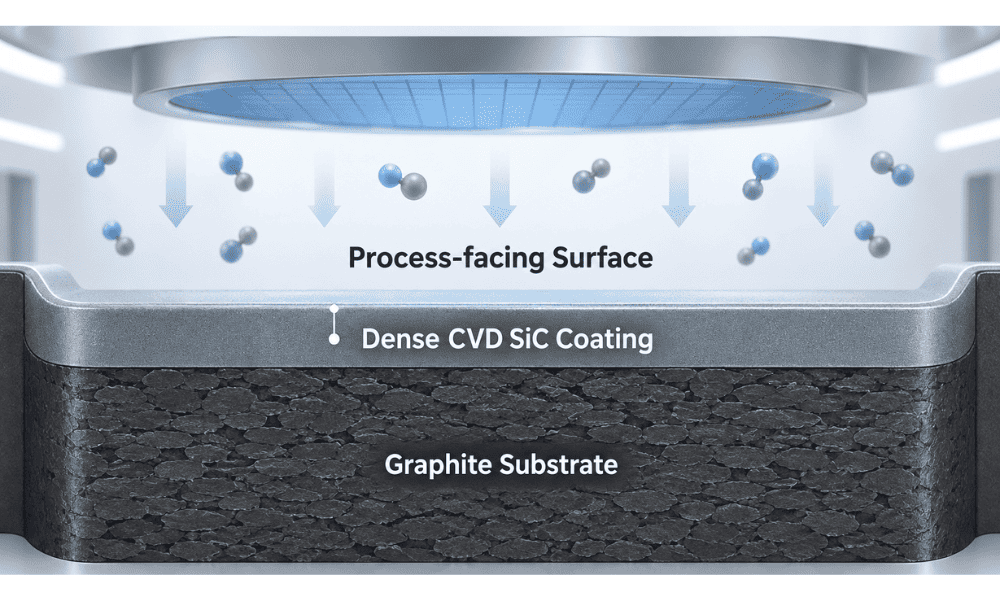

1. Kas yra silicio karbido danga?

Grafitas plačiai naudojamas puslaidininkių karštosios zonos dalims, nes yra apdirbamas ir termiškai stabilus. Tačiau plikas grafitas gali reaguoti su proceso dujomis, oksiduotis, išskirti priemaišas arba susidaryti dalelių, kai paviršius irsta.

CVD SiC keičia tą paviršiaus būklę. Silicio karbidas yra nusodinamas kaip tankus polikristalinis sluoksnis virš apdirbto grafito korpuso, sukuriant barjerą tarp grafito ir proceso aplinkos.

Procesinės dujos / plokštelė → Tankus CVD SiC paviršius → SiC/grafito sąsaja → didelio grynumo grafito korpusas

Grafitas užtikrina konstrukcinį korpusą, šiluminę masę ir apdirbamumą; SiC sudaro į procesą nukreiptą paviršių. Sąsaja turi atlaikyti nusodinimą, aušinimą ir pasikartojančius reaktoriaus ciklus.

SGL Carbon apibūdina komercines SiC dangas kaip tankius, nusidėvėjimui ir korozijai atsparius CVD sluoksnius, nusodintus ant izostatinio grafito, naudojant puslaidininkių kristalų augimą, silicio / SiC epitaksiją irMOCVD.

Štai kodėl puslaidininkinės klasės SiC dengtos dalys turėtų būti vertinamos kaipsuprojektuotos medžiagų sistemos, o ne kaip „grafitas su danga“.

CVD SiC danga prieš kietąjį SiC

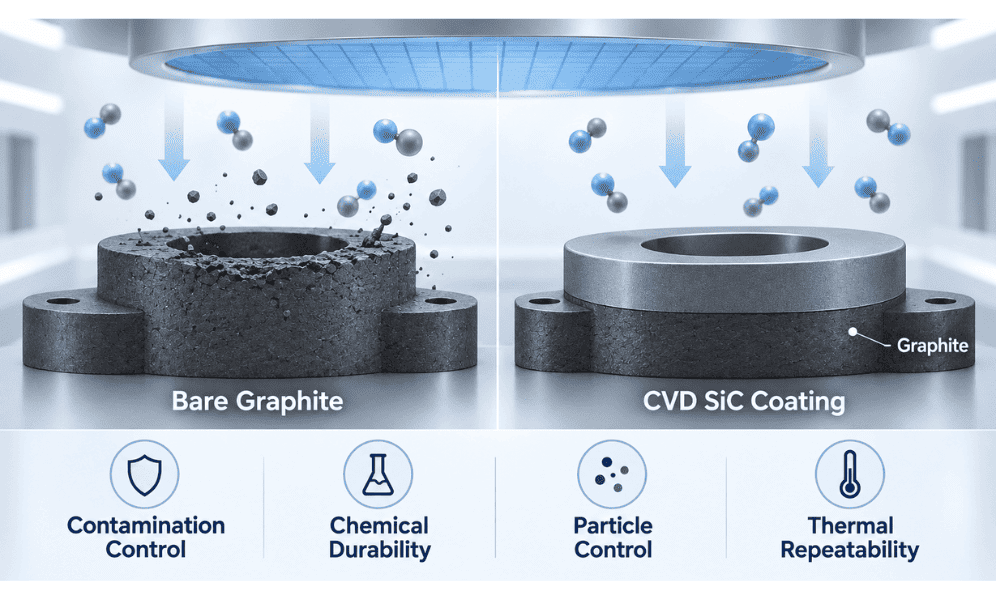

2. Kodėl puslaidininkinėje įrangoje grafitas yra padengtas SiC?

Tikslas yra sujungti grafito gamybos ir šiluminius pranašumus su paviršiumi, geriau pritaikytu sudėtingoms puslaidininkių sąlygoms.

Grafitinis susceptorius arba plokštelių laikiklis gali būti apdirbtas iki griežtų leistinų nuokrypių ir sudėtingų kišenių. Tada CVD SiC apsaugo paviršių, veikiamą proceso dujų ir valymo. Šis derinys sprendžia keturias pagrindines problemas.

Užterštumo kontrolė.Tankus, labai grynas paviršius padeda izoliuoti apatinį grafitą nuo plokštelės aplinkos.

Cheminis patvarumas.Epitaksijoje ir MOCVD naudojami agresyvūs pirmtakai ir valymo chemija; SiC pagerina atsparumą, palyginti su atviru grafitu.

Dalelių kontrolė.Įtrūkimai, lupimasis ar paviršiaus irimas gali tapti dalelių šaltiniais, todėl dangos vientisumas yra tiesiogiai svarbus proceso švarai.

Terminis pakartojamumas.Susceptoriai ir nešikliai yra reaktoriaus šiluminio lauko dalis. Jų geometrija ir paviršiaus būklė turi išlikti stabili, kad plokštelės temperatūra išliktų kartojama.

Mersen nurodo aukštą temperatūrą, didelį vakuumą, agresyvius dujų pirmtakus, užterštumo kontrolę ir atsparumą valymo rūgštims kaip pagrindinius reikalavimus grafito įrangai, naudojamai epitaksijoje ir MOCVD. Taip pat pabrėžiamas grafito/SiC CTE suderinamumas kaip svarbus dangos vientisumui.

Tai paaiškina, kodėl dangos kokybė negali būti atskirta nuografito kokybė, matmenų tikslumas arba reaktoriaus sąlygos. Chemiškai puikus SiC sluoksnis ant iškreipto arba prastai suprojektuoto komponento vis tiek gali prastai veikti.

3. Kaip gaminama CVD silicio karbido danga?

Tipiška gamybos grandinė yra:

Grafito pasirinkimas → Tikslus apdirbimas → Valymas → Paviršiaus paruošimas → CVD SiC nusodinimas → Patikra

Grafitas parenkamas pagal grynumą, mikrostruktūrą ir šiluminį elgesį, tada apdorojamas prieš dengimą, nes plokštumas, kišenės gylis ir briaunos geometrija turi įtakos galutiniams matmenims ir dangos vienodumui.

CVD metu dujų pirmtakai patenka į aukštos temperatūros reaktorių. Reaktyvios rūšys pasiekia grafito paviršių, kur SiC susiformuoja ir išauga į vientisą sluoksnį.

SGL Carbon viešai praneša apie tipines SiC nusodinimo temperatūras1200–1300°Ckomerciniam dengimo procesui. Ji nurodo β-SiC arba kubinį 3C-SiC vienai dangų sistemai.

Naujausi CVD-SiC dengtų grafito susceptorių tyrimai taip pat rodo, kad dangos struktūra labai priklauso nuo apdorojimo sąlygų.

2026 mMokslinės ataskaitostyrime buvo tiriamas nusėdimas iš1100–1350°C, kartu su slėgio pokyčiais ir H₂/MTS santykiu. Tyrėjai pastebėjo reikšmingus dangos morfologijos, šiurkštumo, stechiometrijos ir kietumo pokyčius, parodydami ryšį tarp:

CVD parametrai → SiC mikrostruktūra → Dangos savybės → Komponento veikimas.

Svarbi inžinerijos pamoka yra ta„CVD SiC“ nėra viena fiksuota medžiaga.

Specifikacija, tokia kaip:

„100 μm SiC danga“

apibūdina tik storį.

Jis nevisiškai apibrėžia:

l grynumas;

l poringumas;

l grūdelių struktūra;

l paviršiaus šiurkštumas;

l dangos vienodumas;

l sąsajos kokybė;

l liekamasis stresas.

Puslaidininkinei įrangai šie veiksniai gali būti tokie pat svarbūs kaip vardinis storis.

Dažni dangos defektai

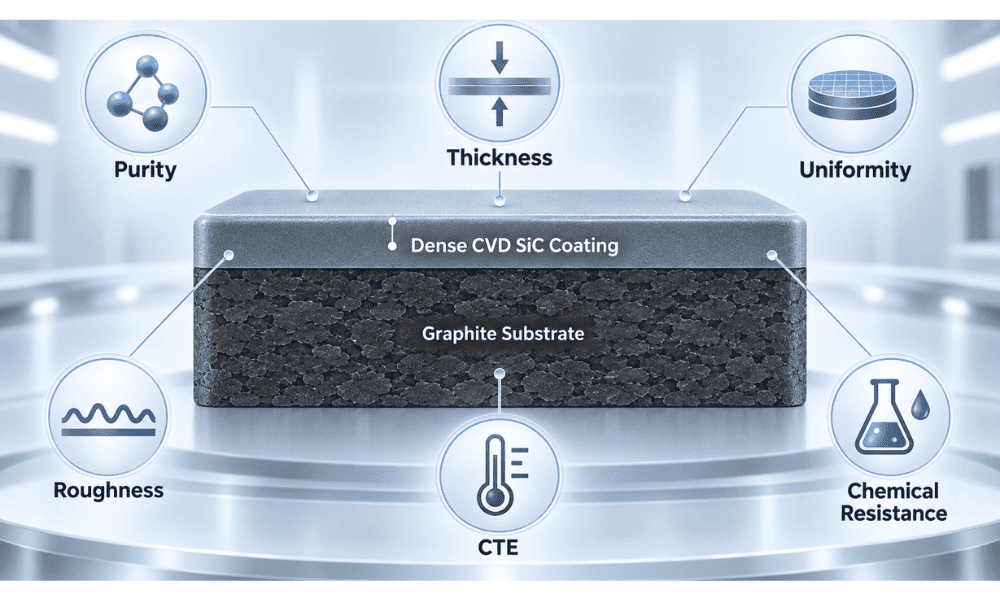

4. Kurios SiC dangos savybės yra svarbiausios?

Naudojant puslaidininkius, naudingiausios savybės yra susijusios su užterštumo kontrole, proceso stabilumu ir komponento naudojimo trukme.

Kaip viešas komercinis etalonas, SGL Carbon nurodo, kad vienos SiC dangos tūrinis tankis yra maždaug3,2 g/cm³, kietumas40 GPa, šiluminis plėtimasis4,3 × 10^-6 K^-1nuo 100–600°C ir tipiškas dangos storis100 μm. Šios reikšmės yra pavyzdžiai, o ne universalios puslaidininkių specifikacijos.

Ypatingo dėmesio verti du parametrai:dangos storis ir CTE.

1. Storesnė SiC danga automatiškai nėra geresnė.

Papildomas storis gali sukurti didesnį apsauginį barjerą, bet taip pat gali pakeisti komponentų matmenis ir padidinti susikaupusį liekamąjį įtempį. Tai tampa svarbu susceptoriams irvaflių laikikliaikur kišenės gylis, lygumas ir briaunų geometrija yra labai svarbūs procesui.

2. CTE atitikimas yra vienodai svarbus.

SiC nusodinamas aukštoje temperatūroje ir po to atvėsta kartu su grafito pagrindu. Jei SiC ir grafitas plečiasi ir susitraukia skirtingai, šalia sąsajos atsiranda mechaninis įtempis.

Supaprastintas gedimo kelias yra:

CTE neatitikimas → Liekamoji įtampa → Mikroįtrūkimai → Įtrūkimų plitimas → Delaminacija → Dalelės / Atviras grafitas

Šis mechanizmas paaiškina, kodėl dangos gedimas ne visada gali būti pašalintas tiesiog padidinus storį.

2026 mTarptautinė keramikatyrimas specialiai ištyrė SiC, nusodintą ant grafito 1 260 ° C, 1 280 ° C ir 1 320 ° C temperatūroje, ir nustatė, kad nusodinimo temperatūra paveikė mikrostruktūrą ir sąsajų sukibimą.

Todėl dangos kokybė turėtų būti vertinama pagal derinį:

Grynumas + mikrostruktūra + vienodumas + sąsajos vientisumas + geometrija

o ne vien storis.

5. Kur naudojamas SiC dengtas grafitas ir kaip jį pasirinkti?

Labiausiai tinka komponentai, kuriems taikoma aukšta temperatūra, reaktyvioji chemija ir griežti plokštelių lygio reikalavimai.

1. Silicio epitaksija

SiC padengti grafito susceptoriai palaiko plokšteles dalyvaujant šilumos perdavimui. Plokštumas, kišenės geometrija, dangos vienodumas ir paviršiaus būklė gali turėti įtakos plokštelės temperatūrai ir epitaksiniam vienodumui.

Todėl danga yra platesnės šiluminės sistemos dalis:

Šildytuvas / energijos šaltinis → Susceptorius → Plokštės šiluminė riba → Plokštės temperatūra → Epitaksinis augimas

2. Silicio karbido epitaksija

SiC epitaksė kelia ypač didelius reikalavimus šiluminio lauko medžiagoms. Susceptoriai, žiedai ir susiję komponentai turi išlaikyti cheminį stabilumą, mažą užterštumą ir matmenų nuoseklumą pakartotinai veikiant aukštoje temperatūroje.

3. GaN ir LED MOCVD

MOCVD plokštelių laikikliai ir palydovinės platformos veikia aplinkoje, kurioje gausu pirmtakų, kur nešiklio temperatūros pasiskirstymas įtakoja augimo sąlygas visoje plokštelėje.

Nešiklio geometrijos arba paviršiaus būklės pokyčiai gali turėti įtakos:

l vaflių temperatūra;

l augimo tempas;

l plėvelės storis;

l sudėtis;

l vaflių vienodumas.

„Mersen“ konkrečiai nurodo, kad labai grynas SiC padengtas grafitas, vienodas šiluminis elgesys, atsparumas agresyvioms dujoms ir atsparumas cheminiam valymui vietoje yra svarbūs epitaksijos taikymo reikalavimai.

4. Kiti aukštos temperatūros procesai

Tam tikri RTP/RTA, CVD, ALD ir kiti šiluminio lauko komponentai taip pat gali naudoti SiC dengtą grafitą, kai tai pateisina temperatūra, chemija, užteršimo rizika ir geometrija.

Atranka turėtų prasidėti nuoreaktorius ir procesas, o ne bendroji dangos specifikacija.

Apibrėžkite:

l proceso ir reaktoriaus modelis;

l vaflių dydis;

l darbinė temperatūra;

l apdorojimo ir valymo dujos;

l komponentų brėžinys;

l grafito poreikis;

l kritiniai matmenys ir lygumas;

l dangos storis;

l paviršiaus šiurkštumas;

l tikrinimo reikalavimus.

Naudingiausias RFQ užduoda vieną pagrindinį klausimą:

Ką šis komponentas turi daryti reaktoriaus viduje?

Tada SiC dangą galima sukurti atsižvelgiant į tikrąjį objektą, o ne į izoliuotą medžiagos parametrą.

Naudojant epitaksiją ir MOCVD, tikslas yra ne tik ilgiausiai išliekanti danga. Tai komponentas, galintis palaikyti:

Stabili plokštelių temperatūra + mažas užterštumas + mažas dalelių susidarymas + pasikartojantis augimas + nuspėjamas tarnavimo laikas

6. DUK

1. Koks yra pagrindinis silicio karbido dengimo ant grafito tikslas?

Jis sukuria labai gryną, chemiškai atsparų proceso paviršių, išlaikant grafito korpuso apdirbamumą ir šilumines savybes.

2. Kodėl SiC dengimui naudojamas CVD?

CVD leidžia SiC augti tiesiai ant sudėtingų grafito paviršių ir leidžia valdyti dangos struktūrą, storį ir vienodumą, kai nusodinimo procesas yra tinkamai suprojektuotas.

3. Ar storesnė SiC danga visada geresnė?

Ne. Storis turi būti subalansuotas atsižvelgiant į liekamąjį įtempį, matmenų toleranciją, komponentų geometriją ir eksploatavimo sąlygas.

4. Dėl ko SiC danga trūkinėja arba sluoksniuojasi?

Įprasti veiksniai yra grafito / SiC CTE neatitikimas, liekamasis įtempis, sąsajos defektai, netinkamos nusodinimo sąlygos ir pakartotinis terminis ciklas.

5. Kokios informacijos reikia SiC dengto grafito RFQ?

Pateikite brėžinį, reaktoriaus modelį, procesą, plokštelės dydį, darbinę temperatūrą, proceso ir valymo dujas, grafito poreikį, dangos specifikaciją, kritines leistinas nuokrypas, tikrinimo kriterijus ir kiekį.

Reikia pasirinktinio CVD SiC dengto grafito komponento?

„VeTek Semiconductor“ teikia SiC dengtus grafito komponentus, skirtus puslaidininkių epitaksijai ir susijusioms aukštos temperatūros apdorojimo programoms.

Pasidalykite savo reaktoriaus modeliu, komponentų brėžiniais, grafito reikalavimais, dangos specifikacijomis, veikimo sąlygomis ir tikrinimo kriterijais, kad aptartumėte tinkamą sprendimą.

Prašyti techninės konsultacijos| Pateikite savo piešinį

Išbandykite mūsų silicio karbido dangos gaminių asortimentą.

Nuorodos

1. SGL anglis. SIGRAFINE® SiC dangos.CVD SiC dangų ant izostatinio grafito techniniai duomenys ir naudojimo informacija.

2. Mersenas. Puslaidininkių proceso įranga – itin grynas grafitas, padengtas silicio karbidu.Techninė informacija apie epitaksiją ir MOCVD programas.

3. Huo, Y., Qin, S., Chen, Y. ir kt. „CVD-SiC dangų ant grafito substratų proceso, struktūros ir savybių koreliacijos tyrimas.Mokslinės ataskaitos, t. 16, 4150 straipsnis, 2026 m.

4. Ma, Q. ir kt. „CVD-SiC dangų paviršinis sukibimas ant grafito pagrindų: temperatūros vaidmuo mikrostruktūroje ir mechaninėse savybėse“.Tarptautinė keramika, t. 52, 2026 m. 3 laida, 3711–3718 p.
