Kaip CVD silicio karbido danga nusodinama ant grafito?

A CVD silicio karbido (SiC) dangasusidaro veikiant įkaitintą grafito komponentą kontroliuojamomis pirmtakų dujomis cheminio garų nusodinimo reaktoriuje. Reaktyvios rūšys pasiekia grafito paviršių, kur SiC susiformuoja ir išauga į tankų polikristalinį sluoksnį. Puslaidininkinių susceptorių ir plokštelių laikiklių sėkmingas nusodinimas priklauso nuo grafito grynumo, paviršiaus paruošimo, temperatūros, slėgio, dujų chemijos, masės perdavimo, geometrijos ir terminio plėtimosi suderinamumo.

Tikslas yra ne tik „uždengti“ grafitą, bet ir sukurti didelio grynumo proceso paviršių, kurio storis, šiurkštumas, stechiometrija ir sąsajos vientisumas būtų kontroliuojamas.

1. Nuo grafito substrato iki CVD paruošto paviršiaus

Procesas prasideda nuo substrato parinkimo, apdirbimo ir valymo.Aukšto grynumo izostatinis grafitasdažniausiai naudojamas, nes sujungia apdirbamumą, terminį stabilumą ir santykinai vienodą mikrostruktūrą.

Pagrindiniai substrato veiksniai yra grynumas, tankis, poringumas, grūdėtumo struktūra ir terminio plėtimosi koeficientas (CTE). Susceptoriams ir plokštelių laikikliams apdirbimo tikslumas yra vienodai svarbus, nes kišenės gylis, lygumas, briaunos geometrija ir sienelės storis gali turėti įtakos dujų srautui ir galutiniam šiluminiam elgesiui.

Supaprastinta seka yra tokia:

Grafito pasirinkimas → Tikslus apdirbimas → Valymas → Paviršiaus paruošimas → CVD nusodinimas → Patikra

Prieš nusodinant paviršius turi būti švarus ir tinkamas branduolių susidarymui. Užteršimas, laisvos dalelės ar vietiniai paviršiaus pažeidimai gali sutrikdyti ankstyvą SiC augimą ir vėliau tapti silpnomis sritimis, skylutėmis ar nevienodomis vietomis. Todėl substrato paruošimas ir dangos nusodinimas turėtų būti traktuojami kaip vienas integruotas procesas.

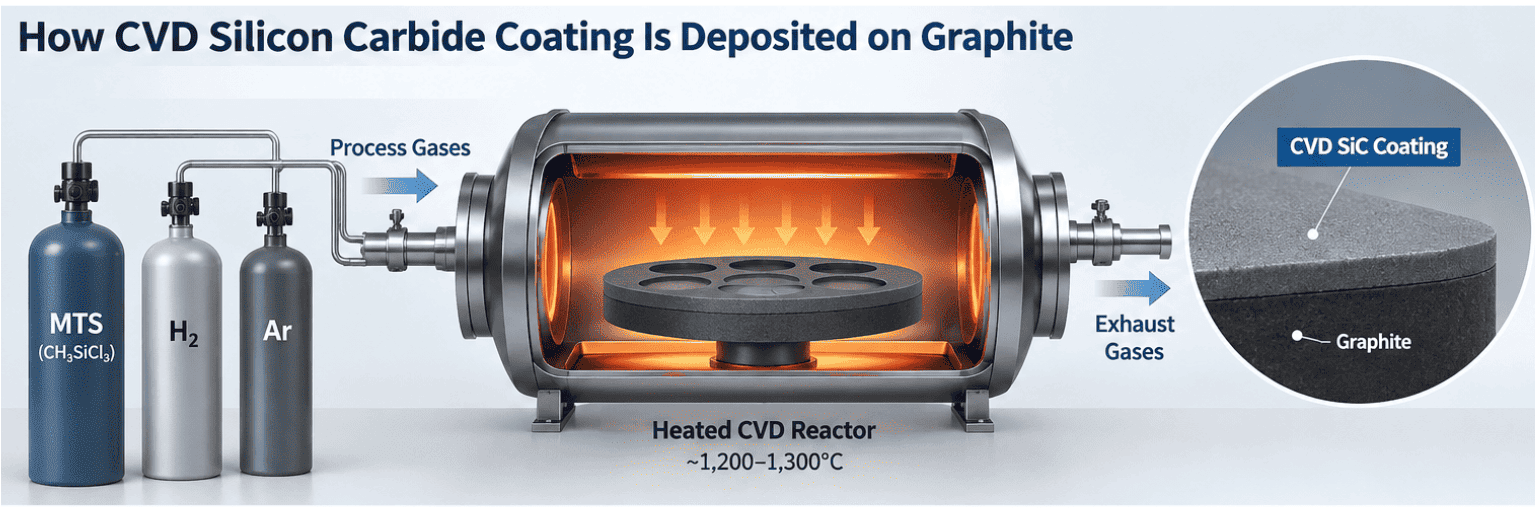

2. Kaip SiC susidaro CVD reaktoriuje

Plačiai ištirtas maršruto panaudojimasmetiltrichlorsilanas (MTS, CH3SiCl3)kaip vieno šaltinio silicio ir anglies pirmtakas, kurio dujų sistemoje yra vandenilis ir dažnai argonas. Aukštoje temperatūroje MTS suyra per dujų fazę ir paviršiaus reakcijas. Reaktyvios medžiagos pernešamos per ribinį sluoksnį, adsorbuojamos ant karšto grafito paviršiaus, reaguoja ir susidaro kietas SiC, o lakieji šalutiniai produktai pašalinami.

Nusodinimo seką galima supaprastinti taip:

Pirmtakų tiekimas → Dujų transportavimas → Ribinio sluoksnio difuzija → Paviršiaus adsorbcija → Branduolys → Grūdų augimas

Komercinis CVD SiC nusodinimas ant grafito dažniausiai atliekamas aukščiau1200°C; SGL Carbon praneša apie tipišką asortimentą1200–1300°Cjo procesui.

2026 mMokslinės ataskaitostyrimas naudojant MTS-H2 sistemą1100–1350°Cir nustatė perėjimą netoli1180°Ctarp stipresnės paviršiaus reakcijos kontrolės ir režimo, kai transportavimas ir difuzija tampa vis svarbesni.

Žemesnėje temperatūroje paviršiaus reakcijos kinetika gali apriboti nusėdimą. Kylant temperatūrai, pirmtakų skilimas pagreitėja. Kai paviršiaus reakcijos yra pakankamai greitos, reaktyviųjų rūšių pernešimas per dujų ribinį sluoksnį tampa svarbesnis.

Dėl to sudėtingiems susceptoriams dangos vienodumas taip pat yra askysčių dinamikos problema.

3. Kas kontroliuoja augimą, storį ir vienodumą?

CVD SiC kokybę lemia keli susieti kintamieji, o ne viena „geriausia“ temperatūra.

Temperatūra stipriai veikia morfologiją. 2026 m. tyrime nuosėdos šalia1200°Cišbandytomis sąlygomis gamino tankius, gerai apibrėžtus β-SiC grūdelius, o per didelė temperatūra skatino šiurkštesnes struktūras.

Dujų sudėtis taip pat svarbi. MTS-H2 sistemoje vandenilio ir MTS santykis keičia anglies ir silicio turinčius reakcijos kelius. Minėtame tyrime buvo gautas beveik stechiometrinis Si/CH2/MTS molinis santykis yra apie 10jo sąlygomis; tai turėtų būti traktuojama kaip tyrimo pavyzdys, o ne universalus pramoninis receptas.

Slėgis ir dujų greitis įtakoja tai, kaip reaktyvios rūšys pasiekia sudėtingas savybes. Dėl aštrių kampų, gilių kišenių, griovelių ir ekranuotų paviršių gali susidaryti skirtingos vietinio ribinio sluoksnio sąlygos, todėl vienoda danga ant plokščio kupono gali tapti nevienoda ant kelių kišenių susceptoriaus.

Štai kodėlCFD ir reaktoriaus srauto optimizavimasyra naudingi sudėtingoms puslaidininkių dalims.

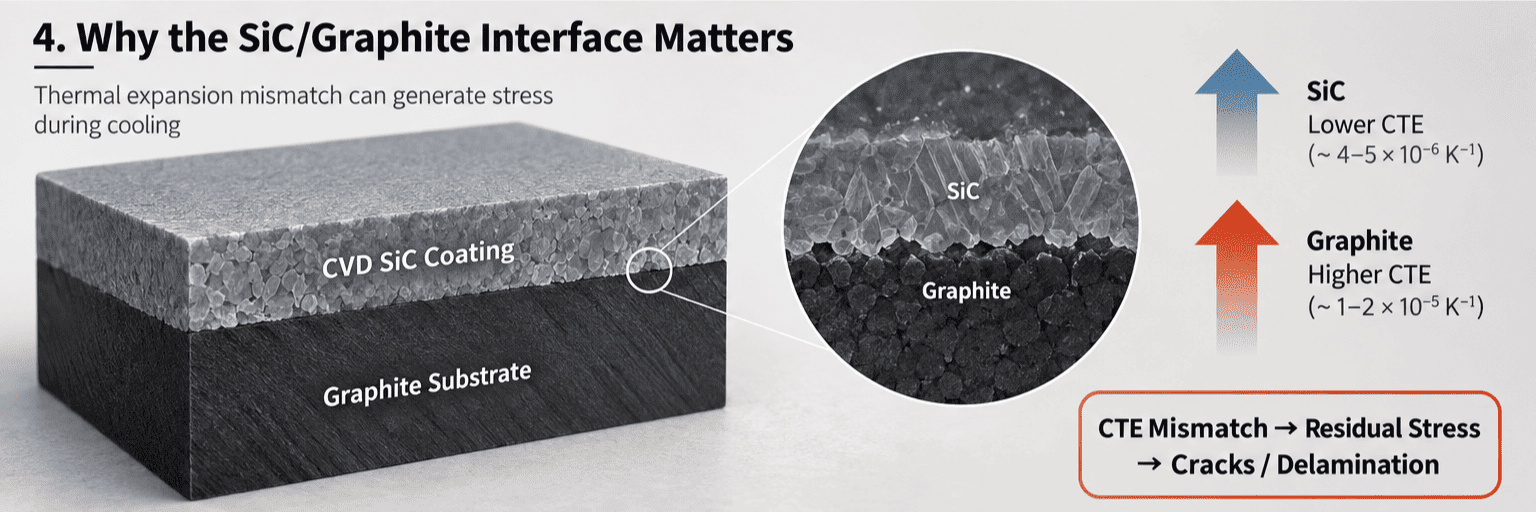

4. Kodėl svarbi SiC/Grafito sąsaja

SiC ir grafito sąsaja yra pagrindinis dangos naudojimo laiką lemiantis veiksnys.

SiC nusėda aukštoje temperatūroje, o vėliau komponentas pakartotinai kaitinamas ir vėsinamas epitaksijos arba MOCVD metu. Kadangi grafitas ir SiC nesiplečia identiškai, aušinimo ir ciklo metu susidaro šiluminė deformacija.

Supaprastintas gedimo būdas yra:

CTE neatitikimas + liekamasis įtempis → Mikroįtrūkimas → Delaminacija → Dalelės / Atidengtas grafitas

Todėl geros dangos konstrukcijai reikalingas grafito tipas, turintis tinkamą terminį plėtimąsi, kontroliuojamą paviršiaus būklę ir nusodinimo procesą, kad būtų išvengta pernelyg didelio įtempimo.

2026 mTarptautinė keramikaCVD SiC ant grafito tyrimas taip pat parodė, kad nusodinimo temperatūra turi įtakos dangos mikrostruktūrai ir sąsajos sukibimui.

Storis taip pat svarbus. Storesnis sluoksnis gali padidinti apsauginį barjerą, bet taip pat gali pakeisti komponentų matmenis ir padidinti susikaupusią įtampą. Todėl puslaidininkinių dalių dangos storis turi būti vertinamas kartu su geometrija, lygumu, paviršiaus apdaila ir numatomais šiluminiais ciklais.

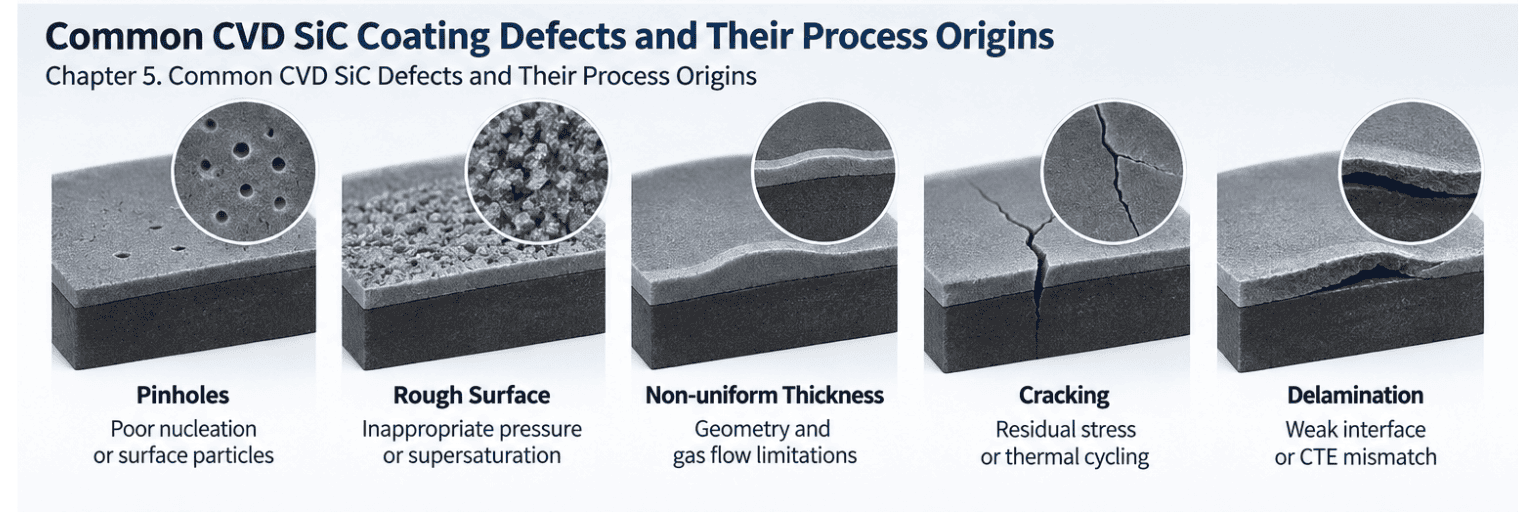

5. Dažni CVD SiC defektai ir jų proceso kilmė

Dangos defektai geriausiai suprantami susiejant matomą simptomą su jo augimo mechanizmu.

Žingsniai, kampai, aklinos zonos ir plokštelių kišenės gali sutrikdyti dujų srautą. Jei reaktyvios rūšys išeikvojamos nepasiekus ekranuoto regiono, vietinis nusėdimo greitis gali sumažėti. Atvirkščiai, lokaliai didelis persotinimas gali paskatinti šiurkštų ar defektų turintį augimą.

Tikslas nėra didžiausias nusėdimo greitis. Puslaidininkinė danga reikalauja pusiausvyros tarptankis, grynumas, stechiometrija, paviršiaus šiurkštumas, storio vienodumas ir sąsajos vientisumas.

Tai ypač svarbu kelių kišenių MOCVD nešikliams ir epitaksiniams susceptoriams, kai tame pačiame komponente gali būti skirtingos vietinės srauto sąlygos.

6. Nuo CVD dangos iki puslaidininkio klasės komponento

Po nusodinimo danga turėtų būti vertinama kaip gatavo komponento dalis, o ne kaip izoliuota medžiaga.

Priklausomai nuo paraiškos, kvalifikacija gali apimti:

l Dmatmenų patikrinimas ir lygumas;

l Cdribsnio storis ir storio vienodumas;

l Spaviršiaus šiurkštumas;

l Mplyšių, skylučių ar nenormalių grūdelių ikroskopija;

l Phase arba mikrostruktūros analizė;

l Pšlapimo patikrinimas;

l Tlenktyniavimo ir tikrinimo dokumentai.

Naudojant epitaksiją ir MOCVD, danga taip pat turi atlaikyti tikrąją proceso aplinką. Danga, kuri atrodo priimtina iš karto po nusodinimo, vis tiek gali suirti dėl pasikartojančių terminių ciklų, agresyvios valymo chemijos ar vietinių reaktoriaus sąlygų.

Todėl inžinerijos grandinę galima apibendrinti taip:

CVD receptas → Dangos struktūra → Sąsajos kokybė → Komponentų geometrija → Šiluminis / cheminis stabilumas → Plokščių proceso našumas

Šis ryšys paaiškina, kodėl CVD SiC dangą reikia nurodyti naudojanteksploataciniams parametrams, o ne vien vardiniam dangos storiui.

Susceptoriaus ar plokštelės nešiklio dangos kokybė galiausiai turi derėti su grafito kokybe, tiksliu apdirbimu ir komponentų geometrija, kad būtų palaikomas stabilus šiluminis elgesys, mažas užterštumas ir kartojamas puslaidininkių apdorojimas.

DUK / RFQ

1. Koks pirmtakas dažniausiai naudojamas CVD SiC dengimui ant grafito?
Metiltrichlorsilanas (MTS) yra plačiai tiriamas, nes jame yra ir silicio, ir anglies. Faktinės gamybos chemijos ir nusodinimo receptai skiriasi priklausomai nuo gamintojo, reaktoriaus ir taikymo.

2. Kokia temperatūra naudojama CVD SiC nusodinimui ant grafito?
Komerciniai ir tyrimų procesai paprastai veikia aukštesnėje nei 1200°C temperatūroje, tačiau optimali temperatūra priklauso nuo reaktoriaus konstrukcijos, slėgio, pirmtako chemijos, grafito klasės ir reikalingos dangos struktūros.

3. Kas kontroliuoja SiC dangos storio vienodumą?
Dujų srautas, slėgis, komponentų geometrija, nusodinimo laikas, temperatūros pasiskirstymas ir pirmtakų transportavimas yra svarbūs. Gilios kišenės, kampai ir ekranuoti paviršiai yra ypač jautrūs vietinėms masės perkėlimo sąlygoms.

4. Kodėl CVD SiC danga gali įtrūkti arba atsisluoksniuoti?
Tipiški veiksniai yra liekamasis įtempis, grafito / SiC CTE neatitikimas, netinkamas sąsajos paruošimas, dangos mikrostruktūriniai defektai ir pakartotinis terminis ciklas.

5. Kokia informacija turėtų būti pateikta CVD SiC dangos RFQ?
Pateikite 2D brėžinį arba 3D modelį, komponento funkciją, reaktoriaus modelį, proceso sąlygas, grafito poreikį, dangos storį, paviršiaus šiurkštumą, matmenų nuokrypius, tikrinimo reikalavimus ir reikiamą kiekį.
