Kodėl TaC danga tampa tinkamiausiu puslaidininkinių grafito komponentų pasirinkimu

Kadangi puslaidininkių pramonė siekia didesnio plokštelių skersmens, aukštesnės darbinės temperatūros ir vis griežtesnio užterštumo biudžetų, grafito komponentams keliami reikalavimai labai išaugo. Nebesitikima, kad tigliai, susceptoriai, šildytuvai, kreipiamieji žiedai ir sėklų laikikliai ištvers tik šilumą – jie taip pat turi išlaikyti savo formą, slopinti priemaišų išsiskyrimą ir išgyventi ilgą laiką agresyviai reaguojančioje atmosferoje.

Siekiant išspręsti šiuos iššūkius, cheminio garų nusodinimo (CVD) tantalo karbido (TaC) dangos tapo labai perspektyviu sprendimu grafito dalims apsaugoti pažangiose puslaidininkių gamybos linijose. Šiame straipsnyje nagrinėjama, kodėl TaC dangos sulaukia vis didesnio susidomėjimo ir kaip jos prisideda prie procesų stabilumo, ilgesnio dalių naudojimo laiko ir geresnio bendro gamybos efektyvumo.

Kodėl grafito komponentams reikia apsauginių sluoksnių

Dėl gero šilumos laidumo, mažo tankio ir lengvo apdirbimo grafitas jau seniai buvo naudojamas aukštos temperatūros puslaidininkių techninėje įrangoje. Tačiau plikas grafitas turi gerai žinomų trūkumų, kai jis veikiamas atšiauriomis sąlygomis proceso kamerose:

• Paviršiaus degradacija esant ekstremalioms temperatūroms
• Cheminis vandenilio, amoniako ir kitų reaktyvių dujų poveikis
• Anglies dalelių išsiskyrimas
• Priemaišų migracija į augančius kristalus arba epitaksines plėveles
• Laipsniškas matmenų poslinkis po daugelio terminių ciklų

Šios problemos tampa ypač svarbios tokiuose procesuose kaip:

• SiC masės augimas naudojant PVT
• SiC epitaksija
• GaN MOCVD
• AlN kristalų augimas
• Aukštos temperatūros šiluminio lauko nustatymai

Sumažėjus įrenginio geometrijai ir griežtinant veikimo reikalavimus, net nedidelis užteršimas ar nedidelis grafito dalių nusidėvėjimas gali tiesiogiai paveikti plokštelių išeigą ir galutinio įrenginio patikimumą.

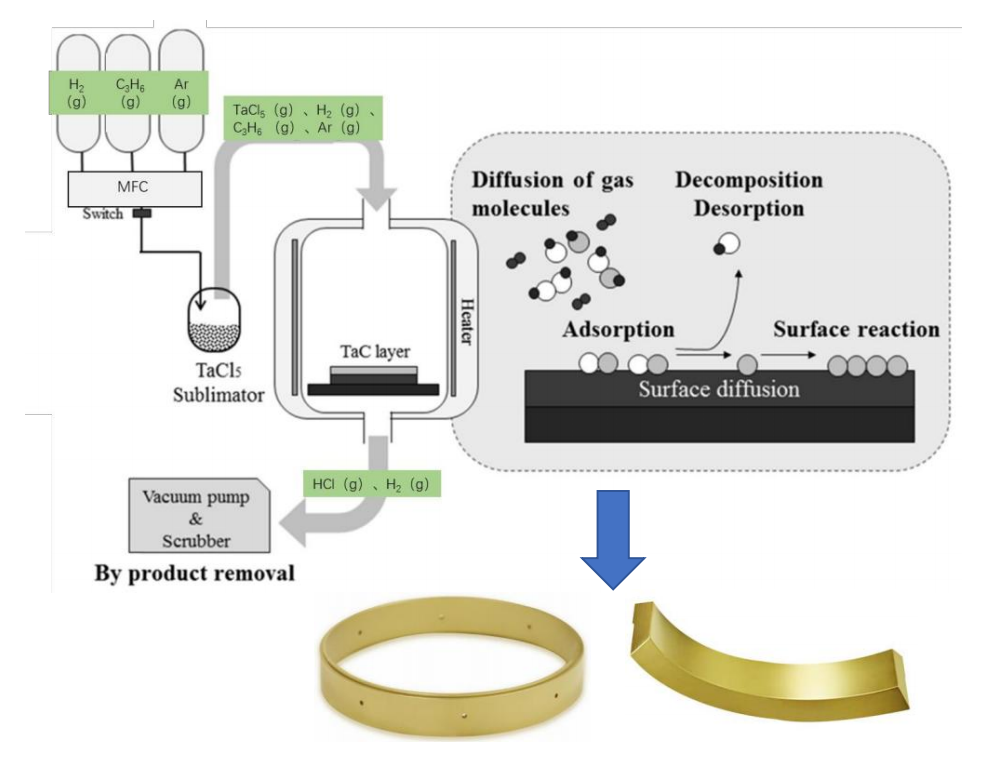

Kas tiksliai yra TaC danga?

Tantalo karbidas (TaC) yra ypač ugniai atspari keramika, kurios lydymosi temperatūra yra apie 3880 °C – viena iš aukščiausių žinomų. Jis sujungia nuostabų šiluminį stabilumą su išskirtiniu cheminiu inertiškumu, todėl jis yra natūralus kandidatas apsaugoti grafito paviršius, kuriuose matoma agresyvi puslaidininkių aplinka.

Užuot visiškai pakeitus grafitą, TaC naudojamas kaip tankus plonas sluoksnis per CVD. Tai suteikia jums geriausią iš abiejų pasaulių:

• Grafitas užtikrina šilumos laidumą, mažą masę ir mechaninę atramą.
• TaC sluoksnis veikia kaip tvirtas barjeras nuo cheminės erozijos ir priemaišų išsiskyrimo.

Grynasis rezultatas yra komponentas, kuris gali atlaikyti sąlygas, kurios greitai suardytų paprastą grafitą.

Pagrindiniai CVD TaC dangos pranašumai

(1) Išskirtinis tvirtumas aukštoje temperatūroje

Daugelis puslaidininkių procesų vyksta nuo 1500 °C iki gerokai aukštesnės nei 2500 °C – temperatūros, dėl kurių dauguma medžiagų išstumia iki ribos. TaC išlaiko savo struktūrinį vientisumą visame šiame diapazone ir efektyviai izoliuoja pagrindinį grafitą nuo terminio skilimo per daugelį gamybos ciklų.

(2) Puikus cheminis atsparumas

Viena iš išskirtinių TaC savybių yra jos gebėjimas atlaikyti korozinių dujų rūšis, kurios suryja kitas dangas. Praktiškai jis rodo žymiai didesnį atsparumą nei įprasti apsauginiai sluoksniai, kai yra veikiamas:

• Vandenilis (H₂)
• Amoniakas (NH₃)
• Silicio garai
• Reaktyvūs metalo garai

Padidėjęs cheminis patvarumas tiesiogiai reiškia mažiau dalių pakeitimų ir labiau nuspėjamą gamybos eigą.

(3) Mažesnė užteršimo rizika

Kadangi kristalų kokybės ir defektų tankio tikslai tampa vis griežtesni, proceso aplinkos švara yra labai svarbi. Gerai nusodinta TaC danga sudaro beveik nepralaidų barjerą, kuris padeda sumažinti:

• Anglies išsiskyrimas iš grafito korpuso
• Metalinių priemaišų difuzija
• Dalelių pleiskanojimas
• Paviršiaus šiurkštėjimas laikui bėgant

Švaresnės sąlygos palaiko aukštesnės kokybės kristalus ir geresnį pakartojamumą.

(4) Pailgintas tarnavimo laikas

Šiluminio lauko dalių keitimas yra brangus – ne tik dėl medžiagų, bet ir dėl prastovų bei perkvalifikavimo. Kadangi TaC danga taip efektyviai sulėtina paviršiaus koroziją ir dilimą, daugelis dengtų grafito komponentų tarnauja žymiai ilgiau nei nepadengti analogai. Tai reiškia mažiau trukdžių ir mažesnes bendrąsias veiklos sąnaudas.

(5) Stiprus sukibimas su pagrindu

Šiuolaikiniai CVD procesai nusodina TaC atomą po atomo ant grafito paviršiaus, todėl gaunamas puikus sąsajos sujungimas. Skirtingai nuo mechaninių arba purškiamų dangų, CVD suteikia:

• Tanki, be porų mikrostruktūra
• Vienodas storis net ir sudėtingose ​​formose
• Patikimas sukibimas, atlaikantis pakartotinį terminį ciklą
• Gerai dengia kampus ir įdubas

Šis tvirtumas yra labai svarbus gamybos aplinkoms, kuriose nuoseklumas yra nediskutuojamas.

Tipiniai TaC dengtų grafito dalių naudojimo būdai

Tobulėjant technologijai, TaC dengti komponentai vis dažniau patenka į puslaidininkių pritaikymą. Įprasti pavyzdžiai:

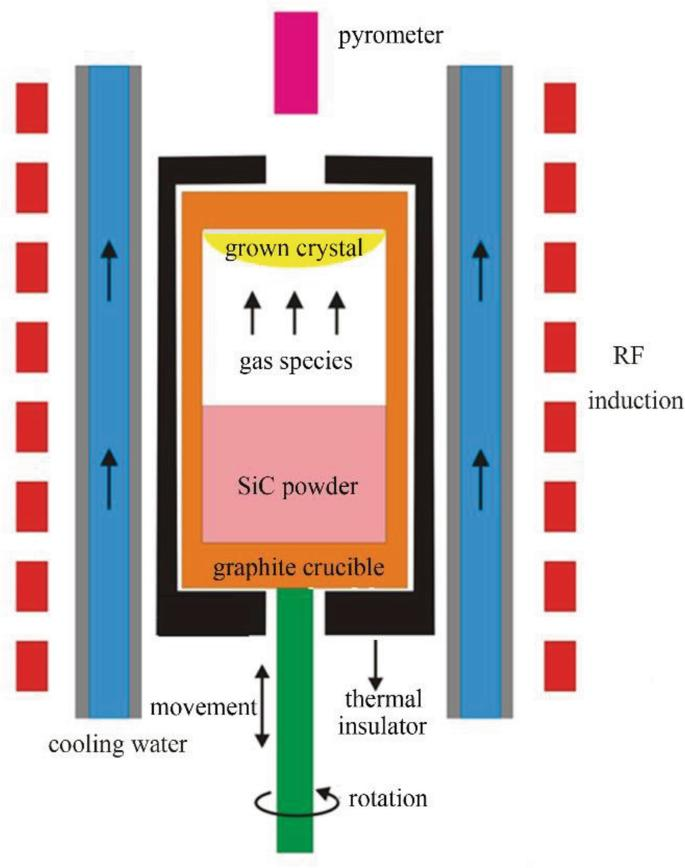

SiC kristalų augimas (PVT)

TaC dengti tigliai, sėklų laikikliai, kreipiamieji žiedai ir tiglio žiedai dabar plačiai naudojami siekiant sumažinti priemaišas augimo kameroje ir prailginti karštosios zonos techninės įrangos naudojimo laiką.

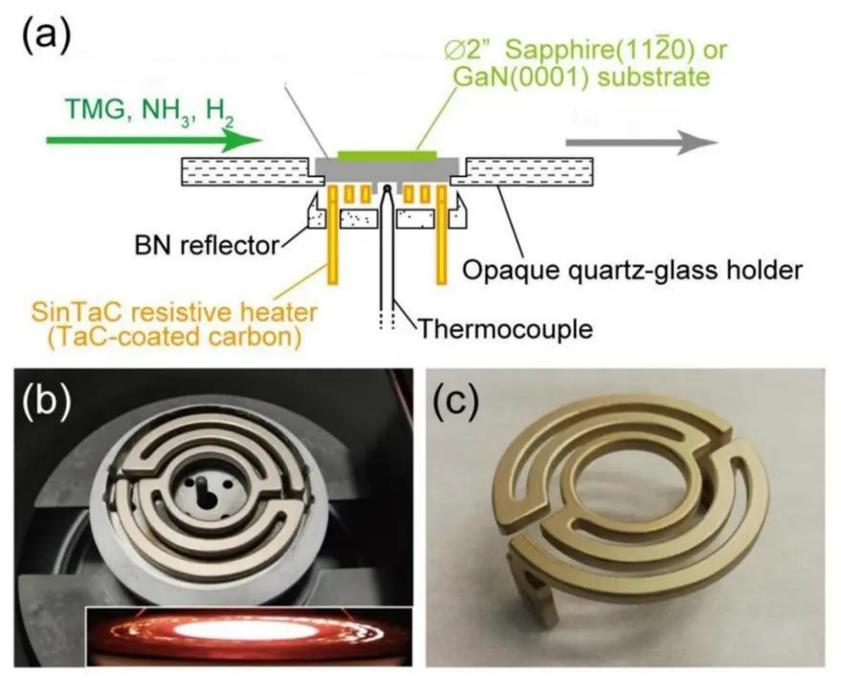

GaN MOCVD sistemos

Grafitiniai šildytuvai su TaC danga užtikrina stabilią šiluminę galią ir yra atsparūs amoniako ir vandenilio korozijai GaN epitaksijos metu, padeda išlaikyti vienodus temperatūros profilius ilgų kampanijų metu.

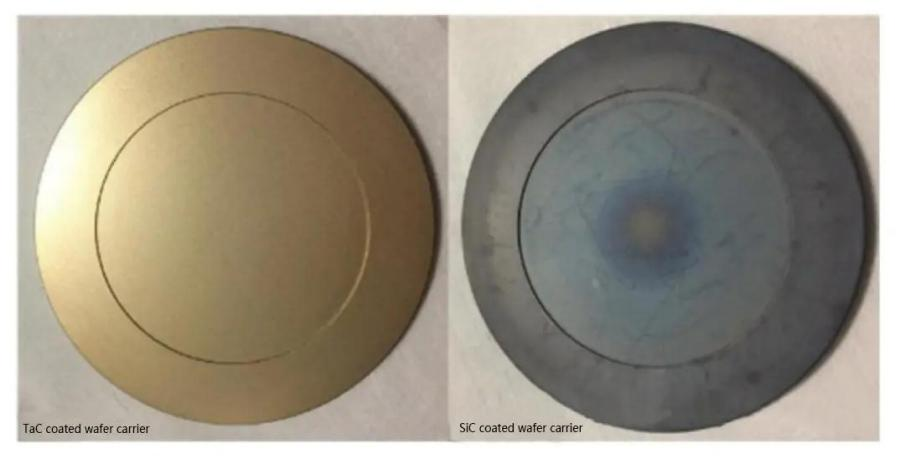

Epitaksiniai susceptoriai (plokščių nešikliai)

Susceptoriai mato pasikartojančius šiluminius šokus ir korozinių dujų poveikį. TaC danga suteikia jiems daug geresnes galimybes išgyventi daugelį važiavimų be paviršiaus pablogėjimo.

Kita aukštos temperatūros puslaidininkinė įranga

Papildomi panaudojimai apima AlN kristalų auginimą, silicio epitaksiją, bendruosius terminio lauko komponentus ir net kai kuriuos pažangius keramikos apdorojimo įrankius.

Kodėl CVD metodas yra svarbus

Ne visos TaC dangos yra lygios. Tarp įvairių nusodinimo metodų CVD yra plačiai laikomas auksiniu puslaidininkių kokybės standartu, nes jis užtikrina:

• Labai didelis tankis ir mažas poringumas
• Puikus grynumas (būtina užteršimui jautriems procesams)
• Tiksli, pakartojama storio kontrolė
• Vienodas sudėtingų detalių geometrijos padengimas
• Tvirtas sukibimas su grafito pagrindu

Programoms, kuriose nuoseklumas ir patikimumas yra viskas, CVD išsiskiria kaip aiškus pasirinkimas.

Žvilgsnis į ateitį: TaC dengto grafito vaidmuo

Pramonei einant link:

• 8 colių SiC plokštelės
• Didesnės galios GaN įrenginiai
• Pažangesni sudėtiniai puslaidininkiai
• Ilgesnės gamybos kampanijos
• Griežtesni švaros reikalavimai

grafito komponentai patirs tik didesnį įtempimą. TaC danga tampa ne tik apsauginiu sluoksniu – ji vis dažniau vertinama kaip pagrindinė naujos kartos gamybos priemonė. Įmonės, kurios rimtai siekia padidinti našumą, maksimaliai padidinti įrankių veikimo laiką ir ilginti dalių naudojimo laiką, jau dabar žiūri į TaC dengtą grafitą kaip į strateginę ilgalaikio proceso optimizavimo dalį.

Išvada

Vis didėjantis TaC dangų naudojimas atspindi paprastą tikrovę: puslaidininkių pramonei reikia medžiagų, kurios galėtų neatsilikti nuo vis sudėtingesnių sąlygų. Suderinus grafito šiluminius privalumus su tantalo karbido cheminiu atsparumu, CVD-TaC padengtos dalys suteikia praktišką kelią sumažinti užterštumą, ilgesnį komponentų tarnavimo laiką ir stabilesnę gamybos eigą. Kadangi kristalų augimas ir epitaksijos technologijos ir toliau tobulėja, TaC dangos yra pasirengusios atlikti dar didesnį vaidmenį įvairiuose puslaidininkių gamybos etapuose.

Dažnai užduodami klausimai

1. Ar TaC danga geresnė nei paprastas grafitas?

Daugumoje aukštos temperatūros puslaidininkių procesų taip – ​​TaC danga žymiai geriau apsaugo nuo korozijos, užteršimo ir mechaninio susidėvėjimo, o tai paprastai reiškia daug ilgesnį tarnavimo laiką.

2. Kuriose pramonės šakose naudojamas TaC dengtas grafitas?

Visų pirma puslaidininkių gamyba, įskaitant SiC kristalų augimą, GaN MOCVD, silicio epitaksiją ir pažangias šiluminio lauko sistemas.

3. Kodėl taikant TaC pirmenybė teikiama CVD?

CVD gamina tankius, labai grynus sluoksnius, pasižyminčius puikiu sukibimu ir vienodo storio sluoksniais – būtent tai, ko reikia sudėtingoms puslaidininkių programoms.

4. Kokių tipų grafito dalis galima padengti TaC?

Tipiški kandidatai yra tigliai, susceptoriai, sėklų laikikliai, kreipiamieji žiedai, šildytuvai, padėklai ir kitos grafito dalys, veikiamos aukštoje temperatūroje ir reaktyviosiomis dujomis.
