Kodėl silicio karbido (SiC) PVT kristalų augimas negali išsiversti be tantalo karbido dangų (TaC)?

Auginant silicio karbido (SiC) kristalus taikant fizinio garų transportavimo (PVT) metodą, itin aukšta 2000–2500 °C temperatūra yra „dviašmenis kardas“ – nors ji skatina sublimaciją ir žaliavų transportavimą, ji taip pat labai sustiprina priemaišų išsiskyrimą iš visų medžiagų, kurių sudėtyje yra tragrafo šiluminio lauko elementų. karštosios zonos komponentai. Kai šios priemaišos pateks į augimo sąsają, jos tiesiogiai pakenks kristalo šerdies kokybei. Tai yra pagrindinė priežastis, kodėl tantalo karbido (TaC) dangos tapo „privalomu pasirinkimu“, o ne „pasirenkamu pasirinkimu“ PVT kristalų auginimui.

1. Dvigubi destruktyvūs priemaišų pėdsakų keliai

Silicio karbido kristalams priemaišų daroma žala daugiausia atsispindi dviejuose pagrindiniuose matmenyse, tiesiogiai įtakojančius kristalų naudojimą:

• Lengvųjų elementų priemaišos (azotas N, boras B):Esant aukštai temperatūrai, jie lengvai patenka į SiC gardelę, pakeičia anglies atomus ir sudaro donoro energijos lygius, tiesiogiai pakeisdami nešiklio koncentraciją ir kristalo varžą. Eksperimentiniai rezultatai rodo, kad kiekvieną kartą padidinus azoto priemaišų koncentraciją 1 × 10¹6 cm⁻3, n-tipo 4H-SiC varža gali sumažėti beveik viena eile, todėl galutinio įrenginio elektriniai parametrai nukrypsta nuo projektinių tikslų.
• Metalinių elementų priemaišos (geležis Fe, nikelis Ni):Jų atominiai spinduliai labai skiriasi nuo silicio ir anglies atomų spindulių. Įterptos į gardelę, jos sukelia vietinę gardelės deformaciją. Šios įtemptos sritys tampa bazinės plokštumos dislokacijų (BPD) ir krovimo gedimų (SF) branduolių susidarymo vietomis, kurios smarkiai pažeidžia kristalo struktūrinį vientisumą ir įrenginio patikimumą.



2. Siekiant aiškesnio palyginimo, dviejų tipų priemaišų poveikis apibendrinamas taip:

3. Trigubas tantalo karbido dangų apsaugos mechanizmas

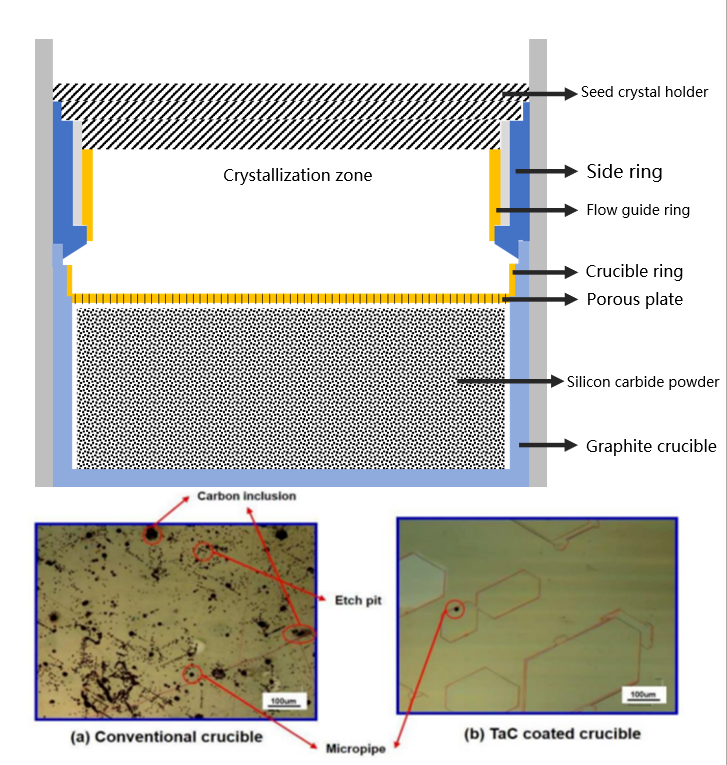

Siekiant užkirsti kelią priemaišų užteršimui jos šaltinyje, tantalo karbido (TaC) dangos nusodinimas ant grafito karštosios zonos komponentų paviršiaus naudojant cheminį nusodinimą iš garų (CVD) yra patikrintas ir veiksmingas techninis sprendimas. Pagrindinės jo funkcijos sukasi apie „apsaugą nuo užteršimo“:

Didelis cheminis stabilumas:Aukštos temperatūros PVT aplinkoje nevyksta reikšmingos reakcijos su silicio pagrindo garais, todėl išvengiama savaiminio skilimo ar naujų priemaišų susidarymo.

Mažas pralaidumas:Tanki mikrostruktūra sudaro fizinį barjerą, efektyviai blokuojantį priemaišų sklaidą iš grafito pagrindo.

Didelis grynumas:Danga išlieka stabili aukštoje temperatūroje ir turi žemą garų slėgį, todėl ji netaps nauju taršos šaltiniu.

4. Dangos šerdies grynumo specifikacijos reikalavimai

Sprendimo efektyvumas visiškai priklauso nuo pačios dangos išskirtinio grynumo, kurį galima tiksliai patikrinti atliekant švytėjimo išlydžio masės spektrometrijos (GDMS) bandymą:

5. Praktinio taikymo rezultatai

Pritaikius aukštos kokybės tantalo karbido dangas, galima pastebėti aiškius patobulinimus tiek silicio karbido kristalų augimo, tiek prietaiso gamybos etapuose:

Kristalų kokybės gerinimas:Bazinės plokštumos dislokacijos (BPD) tankis paprastai sumažėja daugiau nei 30%, o plokštelės varžos vienodumas pagerėja.

Padidintas įrenginio patikimumas:Maitinimo įrenginiai, tokie kaip SiC MOSFET, pagaminti ant labai gryno pagrindo, rodo geresnę gedimo įtampą ir sumažina ankstyvų gedimų dažnį.

Dėl didelio grynumo ir stabilių cheminių bei fizinių savybių tantalo karbido dangos sukuria patikimą PVT išaugintų silicio karbido kristalų grynumo barjerą. Jie paverčia karštosios zonos komponentus – galimą priemaišų išsiskyrimo šaltinį – į kontroliuojamas inertines ribas, kurios yra pagrindinė pagrindinė technologija, užtikrinanti branduolių kristalų medžiagų kokybę ir remianti masinę didelio našumo silicio karbido prietaisų gamybą.

Kitame straipsnyje mes išnagrinėsime, kaip tantalo karbido dangos toliau optimizuoja šiluminį lauką ir pagerina kristalų augimo kokybę termodinamine perspektyva. Jei norite sužinoti daugiau apie visą dangos grynumo tikrinimo procesą, išsamią techninę dokumentaciją galite gauti mūsų oficialioje svetainėje.
