Kas yra pusmėnulis LPE reakcijos kameroje?

Silicio karbido (SiC) epitaksinėse sistemose daugelis pagrindinių reaktoriaus komponentų lieka nepažįstami už puslaidininkių gamybos pramonės ribų. Vienas iš šių komponentų yra „Halfmoon“, grafito pagrindu pagaminta konstrukcinė dalis, dažniausiai naudojama LPE reakcijos kamerose.

Nors Halfmoon pats nėra plokštelių nešiklis, jis atlieka svarbų vaidmenį palaikant reaktoriaus stabilumą aukštoje temperatūroje vykstančių epitaksinių augimo procesų metu. SiC puslaidininkių gamybai pereinant prie didesnių plokštelių ir griežtesnės proceso kontrolės, vidinių reaktoriaus komponentų dizainas ir medžiagų charakteristikos tampa vis svarbesnės.

LPE reakcijos kameros supratimas

LPE (Liquid Phase Epitaxy) yra kristalų auginimo metodas, naudojamas puslaidininkių gamyboje. SiC epitaksijos sistemose reakcijos kamera veikia itin sudėtingomis sąlygomis, įskaitant:

• Aukštos temperatūros
• Reaktyviosios proceso dujos
• Ilgi terminiai ciklai
• Griežta taršos kontrolė
• Stabilaus dujų srauto reikalavimai

Šiuolaikinės SiC epitaksinės sistemos, tokios kaip LPE reaktoriai, labai priklauso nuo stabilių šiluminio lauko struktūrų ir dujų srauto valdymo reakcijos kameroje. Net nedideli temperatūros pasiskirstymo ar dujų srauto tolygumo svyravimai gali tiesiogiai paveikti epitaksinio sluoksnio kokybę ir plokštelės konsistenciją.

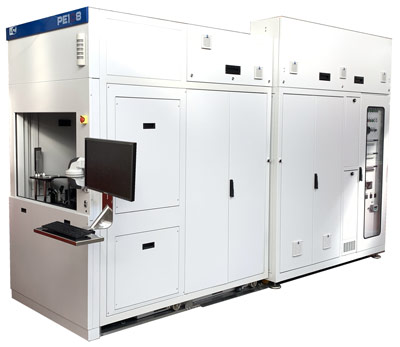

LPE PE1O6 SiC epitaksinis reaktorius, horizontali karštų sienelių sistema, naudojama pažangiam SiC plokštelių auginimui.

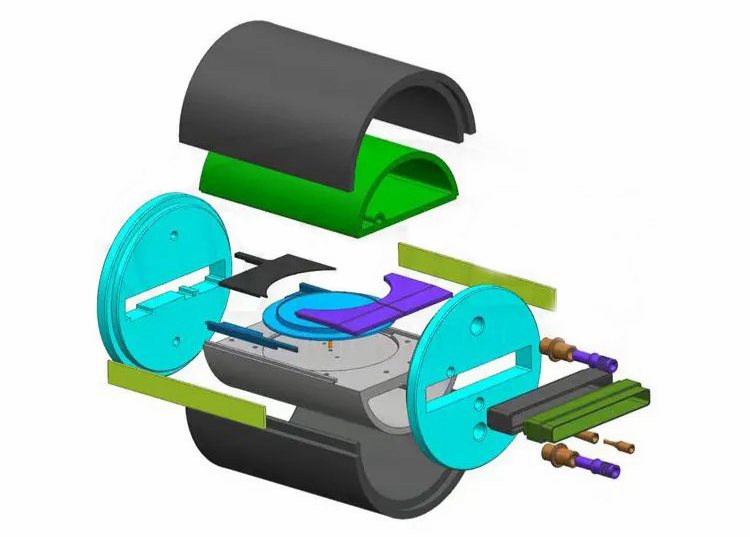

Kameroje keli grafito pagrindo komponentai veikia kartu, kad sukurtų kontroliuojamą terminę ir cheminę aplinką epitaksiniam augimui. Pusmėnulis yra vienas iš šių pagalbinių konstrukcinių komponentų.

Kodėl jis vadinamas „pusmėnuliu“?

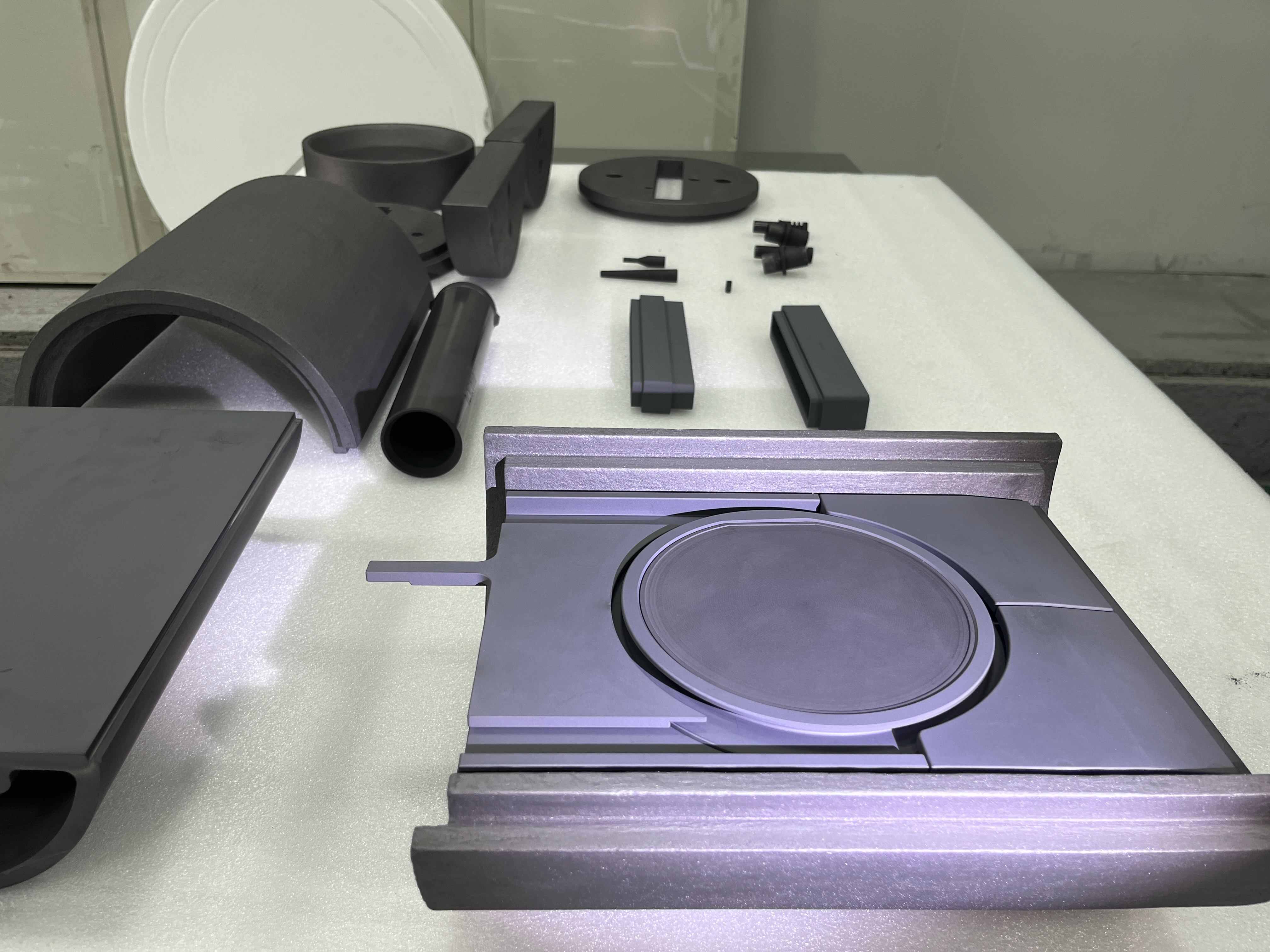

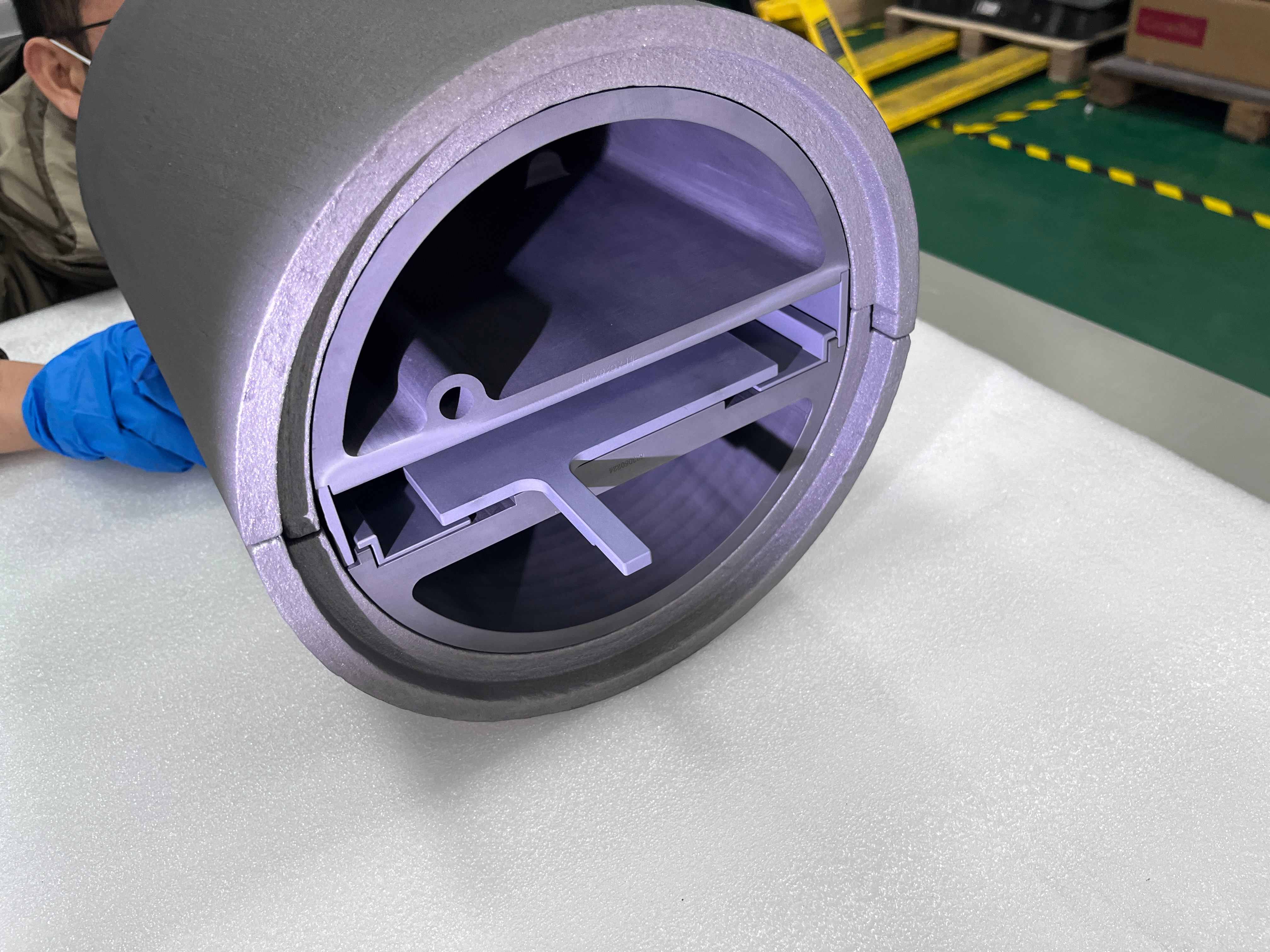

Dalis savo pavadinimą gavo daugiausia dėl savo formos. Daugelyje LPE reaktorių sudedamoji dalis atrodo panašiai kaip puslankio arba pusmėnulio struktūra, kai ji sumontuota aplink karštosios zonos zoną.

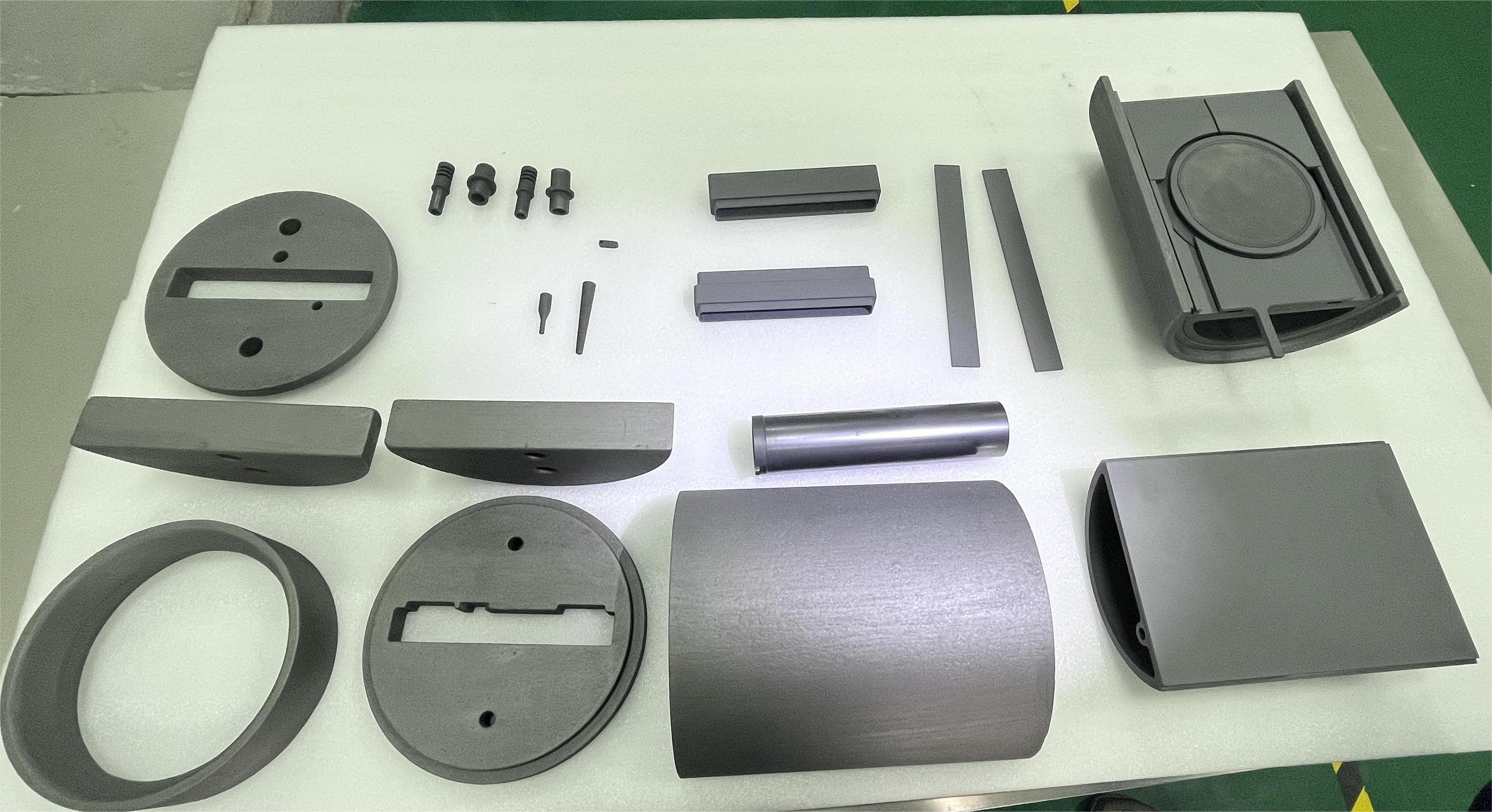

Skirtingi įrangos gamintojai naudoja šiek tiek skirtingą dizainą. Kai kurios Halfmoon dalys yra storesnės, kai kuriose yra papildomos atraminės konstrukcijos, o kai kurios yra tiesiogiai sujungtos su besisukančiais mazgais kameros viduje.

Faktinėse reaktorių sistemose geometrija paprastai optimizuojama kartu su terminiu lauku ir kameros išdėstymu, o ne vadovaujantis vienu universaliu standartu.

Pusmėnulio komponento funkcijos

Nors reaktorių konstrukcijos skiriasi, Halfmoon komponentai paprastai atlieka keletą svarbių funkcijų.

1. Atraminės reaktorių konstrukcijos

Epitaksinio reaktoriaus viduje daugelis grafito dalių plečiasi ir pakartotinai susitraukia per šildymo ciklus. Dėl šios priežasties vidinių atraminių komponentų mechaninis stabilumas tampa svarbus ilgų gamybos etapų metu.

Kai kuriose reaktorių konstrukcijose Halfmoon padeda išlaikyti santykinę netoliese esančių kamerų konstrukcijų padėtį aukštoje temperatūroje. Net nedidelė deformacija gali turėti įtakos kameros išlygiavimui arba proceso pakartojamumui.

2. Pagalbinis dujų srauto stabilumas

Dujų srautas SiC reaktoriuje yra sudėtingesnis, nei atrodo iš išorės. Esant aukštai temperatūrai, net santykinai nedideli struktūriniai pokyčiai kameros viduje gali pakeisti vietines srauto sąlygas.

Priklausomai nuo reaktoriaus platformos, pusmėnulis gali netiesiogiai paveikti proceso dujų judėjimą karštosios zonos regione. Tai yra viena iš priežasčių, kodėl kuriant reaktorių vidinės kameros geometrija dažnai kruopščiai optimizuojama.

3. Šiluminio lauko koordinavimas

Šiuolaikinės epitaksinės sistemos reikalauja kruopščiai kontroliuojamų šiluminių gradientų. Grafito komponentų išdėstymas kameros viduje turi įtakos šilumos paskirstymui ir šiluminiam efektyvumui.

Pusmėnulio komponentai gali netiesiogiai paveikti:

• Šilumos atspindys
• Terminis balansas
• Vietos temperatūros stabilumas
• Šiluminio ekranavimo našumas

Tai tampa vis svarbiau apdorojant didelio dydžio plokšteles.

4. Mechaninių sukimosi sistemų palaikymas

Kai kurios LPE sistemos naudoja besisukančius mazgus, kad pagerintų nusodinimo vienodumą epitaksinio augimo metu. Šiose konfigūracijose apatinis pusmėnulis gali būti integruotas su netoliese esančiomis besisukančiomis arba atraminėmis konstrukcijomis kameros viduje.

Mechaniniai reikalavimai gali tapti gana griežti, nes reaktorius turi veikti nuolat tiek aukštoje temperatūroje, tiek chemiškai reaktyviomis sąlygomis.

Kodėl grafitas vis dar plačiai naudojamas reaktorių sistemose

Net ir šiandien grafitas išlieka viena praktiškiausių medžiagų puslaidininkių šiluminio lauko pritaikymui. Jis yra gana lengvas, gali būti apdirbamas sudėtingomis formomis ir išlaiko stabilias savybes esant tokioms temperatūroms, kuriose daugelis metalų sugestų.

Reaktorių gamintojams dar vienas privalumas – grafitas gerai reaguoja į precizinį apdirbimą, o tai svarbu komponentams, montuojamiems siaurose kamerų erdvėse.

Tuo pačiu metu plikas grafitas taip pat turi apribojimų. Ilgą laiką veikiant reaktyviosioms proceso dujoms ir kartojantis terminis ciklas, paviršius gali palaipsniui irti arba susidaryti dalelių. Dėl šios priežasties dengtos grafito struktūros dabar dažniausiai naudojamos šiuolaikinėse SiC epitaksijos sistemose.

CVD SiC dangos vaidmuo

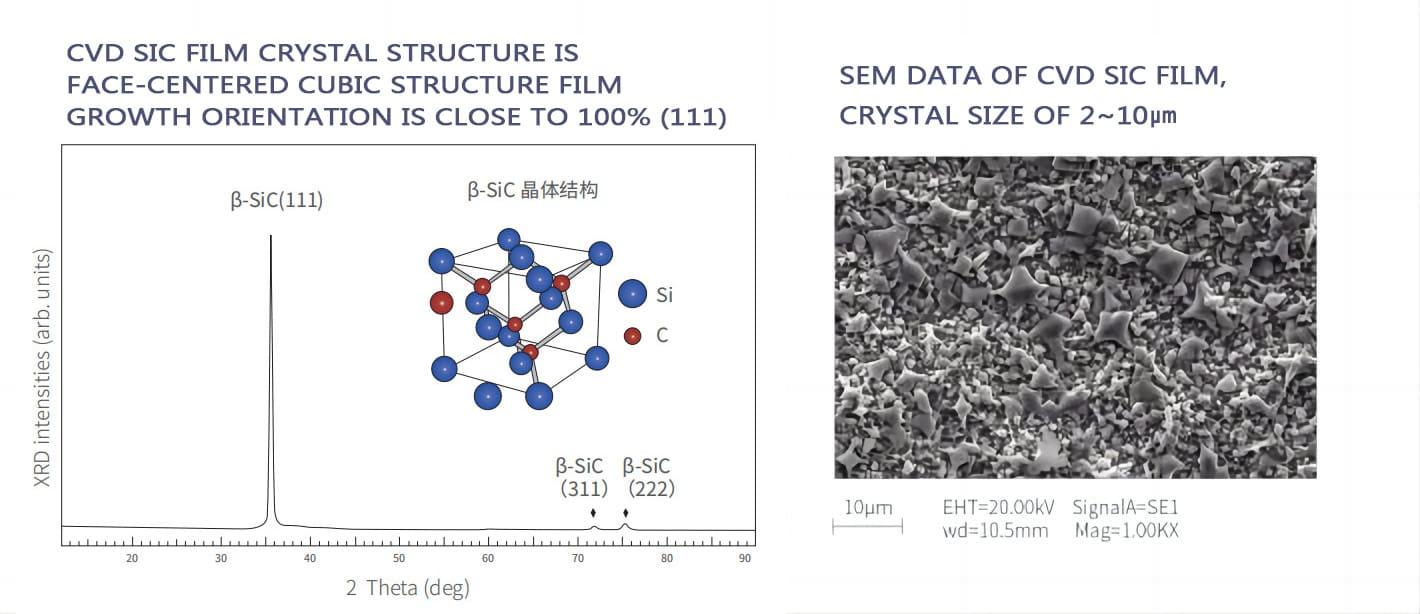

CVD SiC (cheminis garų nusodinimas silicio karbidas) danga plačiai naudojama grafito reaktoriaus komponentams SiC epitaksijos sistemose.

Danga ant grafito paviršiaus sudaro tankų apsauginį sluoksnį, padedantį pagerinti:

• Atsparumas korozijai
• Paviršiaus grynumas
• Atsparumas dilimui
• Šiluminio smūgio veikimas
• Proceso stabilumas

SiC dengti grafito komponentai dabar dažniausiai randami:

• Susceptoriai
• Vaflių nešikliai
• Kameriniai įdėklai
• Dujų srauto komponentai
• Pusmėnulio surinkimai

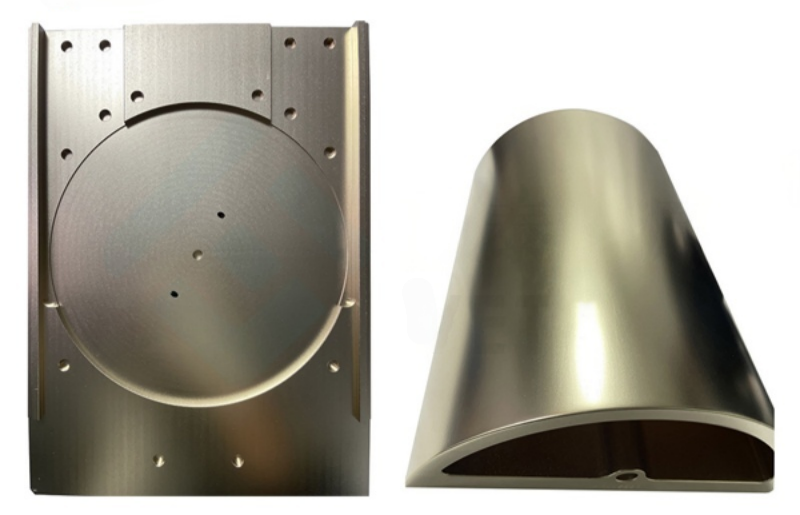

Kodėl daugiau įmonių tiria TaC dangas

Pastaraisiais metais TaC danga pradėjo pritraukti daugiau dėmesio pažangiose puslaidininkių šiluminio lauko srityse, ypač aukštos temperatūros SiC procesuose.

Viena iš priežasčių yra ta, kad kai kurios naujos kartos kristalų auginimo sistemos veikia tokiomis sąlygomis, kai įprastos dangos medžiagos gali patirti didesnį šiluminį ir cheminį įtempimą per ilgus proceso ciklus.

Palyginti su tradicinėmis SiC dangomis, TaC paprastai pasižymi stipresniu cheminiu stabilumu ypač aukštoje temperatūroje. Dėl šios priežasties mokslininkai ir įrangos gamintojai toliau vertina jo potencialą būsimoms aukštos temperatūros reaktorių sistemoms.

Termoizoliacinės medžiagos aplink reaktorių

Be konstrukcinių grafito dalių, reaktoriaus veikimui didelę įtaką daro ir termoizoliacinės medžiagos.

Puslaidininkinės sistemos dažnai naudoja:

• Minkštas grafito veltinis
• Tvirtas grafito veltinis
• PAN pagrindu pagamintas anglies pluošto veltinis
• Anglies kompozitinės izoliacinės medžiagos

Šios medžiagos padeda sumažinti šilumos nuostolius ir išlaikyti stabilų temperatūros pasiskirstymą ilgų augimo ciklų metu.

Didėjantys šiuolaikinės SiC epitaksijos poreikiai

SiC pramonei pereinant prie 200 mm plokštelių platformų, vidiniams reaktoriaus komponentams keliami vis griežtesni terminio stabilumo, matmenų tikslumo ir užterštumo kontrolės reikalavimai.

Sparti elektromobilių, atsinaujinančios energijos sistemų ir aukšto dažnio galios elektronikos plėtra didina SiC plokštelių paklausą.

Kadangi plokštelių dydis didėja nuo 4 colių iki 6 colių ir 8 colių platformų, reaktoriaus komponentai turi atitikti griežtesnius reikalavimus:

• Matmenų tikslumas
• Dangos vienodumas
• Terminis stabilumas
• Grynumo kontrolė
• Mechaninis patikimumas

Net atraminės kameros komponentai, tokie kaip Halfmoon mazgai, tampa techniškai reiklesni.

Išvada

Gali atrodyti, kad pusmėnulis yra gana paprasta grafito struktūra LPE reakcijos kameroje, tačiau ji prisideda prie kelių svarbių reaktoriaus veikimo aspektų, įskaitant šiluminį stabilumą, dujų srauto koordinavimą ir mechaninę palaikymą.

Jo raida taip pat atspindi platesnes puslaidininkių gamybos tendencijas: aukštesnes temperatūras, švaresnius procesus, didesnes plokšteles ir pažangesnę medžiagų inžineriją.

SiC epitaksijos technologijai toliau tobulėjant, reaktoriaus komponentai ir dengimo technologijos greičiausiai taps dar labiau specializuotos ir pagrįstos našumu.
