Silicio karbidas (SiC) dabar yra pagrindinė elektromobilių jėgos pavarų, atsinaujinančios energijos keitiklių ir aukšto dažnio galios modulių pažanga. Gamybos ekonomika ir įrenginio našumas priklauso nuo SiC kristalų matmenų padidinimo, partijų derlingumo didinimo ir defektų populiacijos mažinimo. Norint pasiekti šiuos tikslus, reikia daugiau nei tiksliai sureguliuotų proceso receptų. Šiluminio lauko medžiagų vientisumas ir ilgaamžiškumas tampa vienodai lemiami, ypač atsižvelgiant į agresyvias sąlygas fizinio garų transportavimo (PVT) krosnyse.

Tarp grafito dalių paviršiaus inžinerijos galimybių tantalo karbido (TaC) cheminis nusodinimas garais (CVD) įgijo išmatuojamą trauką. Ši danga ne tik apsaugo pagrindą; ji aktyviai modifikuoja griežčiausiai eksploatuojančių komponentų paviršiaus chemiją ir šiluminę reakciją.

Ką TaC danga veikia PVT krosnyje?

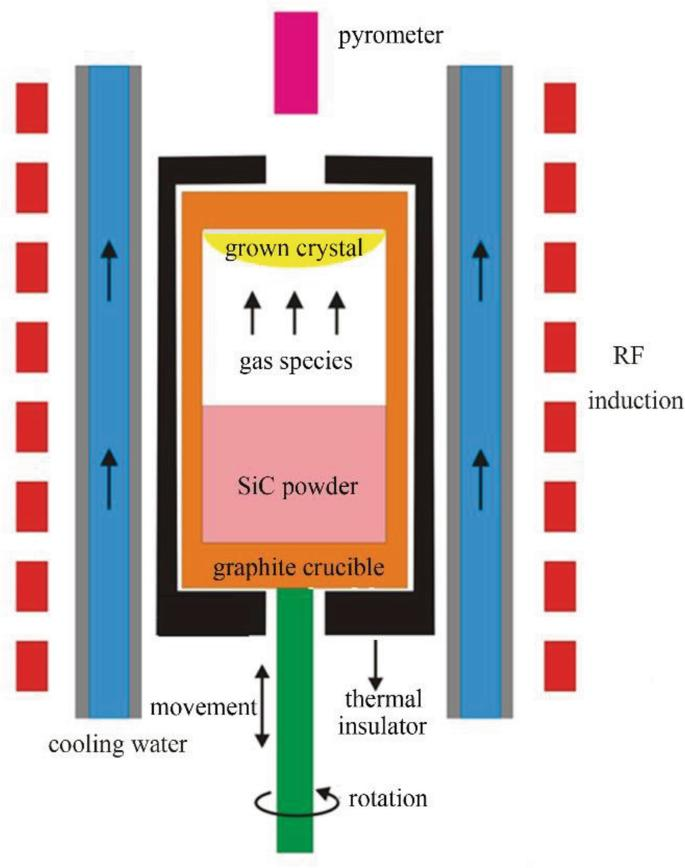

PVT augimas vyksta sublimuojant SiC žaliavą aukštesnėje nei 2000 ° C temperatūroje. Susidariusios garų rūšys keliauja link vėsesnio sėklų kristalo, kur kondensacija ir rekristalizacija palaipsniui sukuria bulgarą. Vienas bėgimas gali trukti šimtus valandų. Per šį intervalą kiekvienas grafito paviršius – tiglio sienelės, sėklų laikiklis, kreipiamieji žiedai – susiduria su nuolatiniais silicio turtingais garais, ekstremaliais šiluminiais gradientais ir mechaniniu įtempimu dėl šiluminio plėtimosi neatitikimų.

Be apsauginių sluoksnių grafitas pereina du lygiagrečius skilimo kelius. Vienas iš jų yra fizinis: paviršiaus erozija į garų srautą išskiria smulkias anglies daleles. Kitas yra cheminis: silicio garai reaguoja su grafitu, sudarydami lakiąjį SiC ar kitas tarpines rūšis, palaipsniui plonindami komponento sienelę. Abu būdai į augantį kristalą patenka anglies sankaupų arba metalo priemaišų, ir abu sutrumpina brangių krosnies baldų naudojimo laiką.

CVD TaC danga nutraukia šiuos mechanizmus. Dangos sluoksnis yra stechiometriškai kontroliuojamas, be skylučių ir prilimpa prie grafito pagrindo. Jis sudaro chemiškai inertišką aukštos temperatūros garų paviršių, todėl apatinis grafitas niekada tiesiogiai nesiliečia su reaktyvia aplinka. Šis atskyrimas iš esmės pakeičia užteršimo trajektoriją.

Pastebėtas kristalų kokybės pagerėjimas

Kristalų augintojai dažnai praneša, kad TaC dengti komponentai koreliuoja su mažesniu anglies intarpų ir mikrovamzdžių galų skaičiumi. Paaiškinimas slypi dangos gebėjimu išlaikyti pastovią paviršiaus būklę kelis kartus. Nepadengtas grafitas laikui bėgant kinta – didėja jo poringumas, kinta spinduliuotė ir vietinis temperatūros pasiskirstymas. Šie laipsniški pokyčiai sutrikdo šiluminio lauko simetriją, būtiną vienodam radialiniam augimui.

Stabilus terminis laukas, priešingai, išsaugo ašinius ir radialinius temperatūros gradientus, reikalingus kontroliuojamam žingsniniam augimui ant sėklų paviršiaus. Naudojant TaC dangą, tiglio vidus išlaiko savo pirminę geometriją ir šiluminę spinduliuotę per daugiau augimo ciklų. Rezultatas yra griežtesnis kristalų kokybės rodiklių pasiskirstymas nuo paleidimo iki paleidimo, o tai tiesiogiai padidina naudojamų plokštelių skaičių viename rutulyje.

Pailgintas komponentų tarnavimo laikas ir eksploatavimo išlaidos

Ekonominis TaC dangos atvejis dažnai priklauso nuo eksploatavimo trukmės pratęsimo. Nedengtos formos grafito komponentus gali reikėti pakeisti po 10–20 auginimo ciklų, atsižvelgiant į konkretų temperatūros profilį ir veikimo trukmę. TaC dengti ekvivalentai, naudojant dokumentuotas krosnies operacijas, paprastai pasiekia 2–3 kartus ilgesnį tarnavimo laiką, prieš parodydami išmatuojamą svorio mažėjimą arba paviršiaus šiurkštėjimą.

Tokį patvarumą lemia aukšta dangos lydymosi temperatūra (viršijanti 3800°C) ir žemas anglies ir silicio difuzijos koeficientas. Net esant 2 200 ° C temperatūrai, difuzija per dangos ir substrato sąsają išlieka nereikšminga. Danga neišsilieja, nesisluoksniuoja ir nesisluoksniuoja terminio ciklo metu, jei CVD nusodinimo parametrai yra tinkamai optimizuoti. Ilgesni intervalai tarp komponentų keitimo reiškia mažiau krosnies aušinimo ir įkaitinimo ciklų, mažiau darbo išardant ir sumontuojant ir sunaudojama mažiau didelio grynumo grafito.

Puslaidininkiams svarbios grynumo specifikacijos

Įrenginio tipo SiC metalinės priemaišos, kurių lygis yra milijonai dalių, gali pabloginti nešiklio tarnavimo laiką ir gedimo įtampą. Todėl pati danga turi būti suderinama su puslaidininkiais. CVD TaC, apdorotas iš didelio grynumo pirmtakų, pasiekia dokumentais patvirtintą 99,999841 % grynumą. Šis skaičius nėra atsitiktinis: jis atspindi tyčinę pirmtakų dujų valymo, reaktoriaus švaros ir apdorojimo po nusodinimo kontrolę. Esant tokiam grynumo lygiui, bet kokios metalo rūšys, kurios gali difunduoti iš dangos į garų fazę, išlieka žemiau analitinės aptikimo ribos tipiško augimo trukmei.

Dažniausiai dengtos grafito dalys

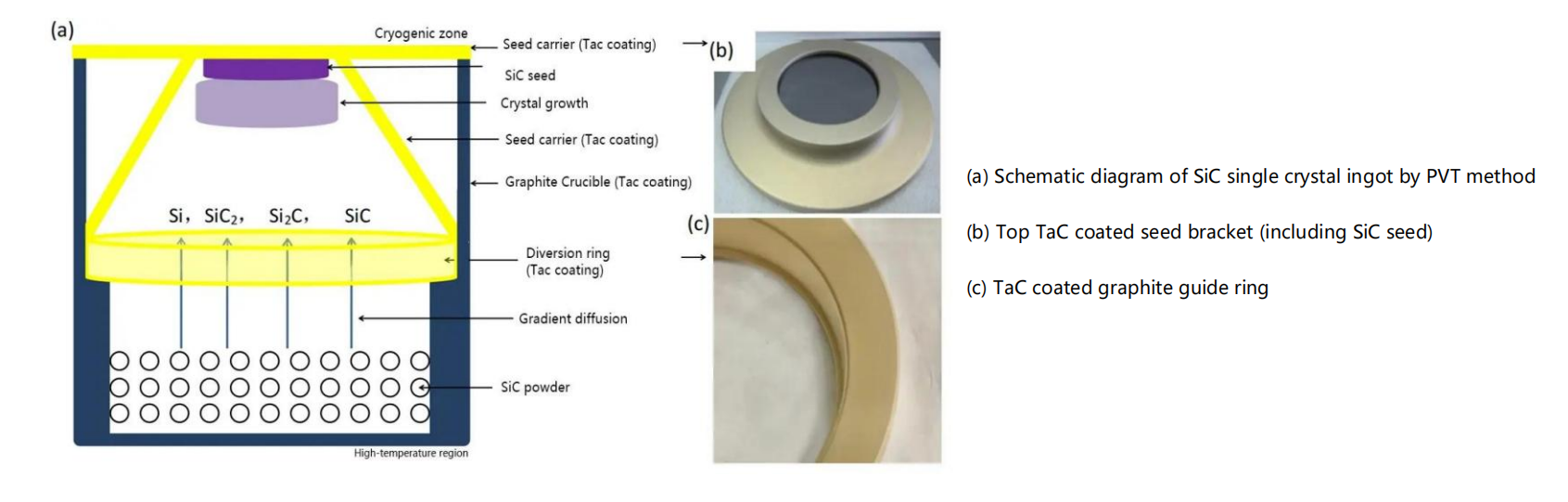

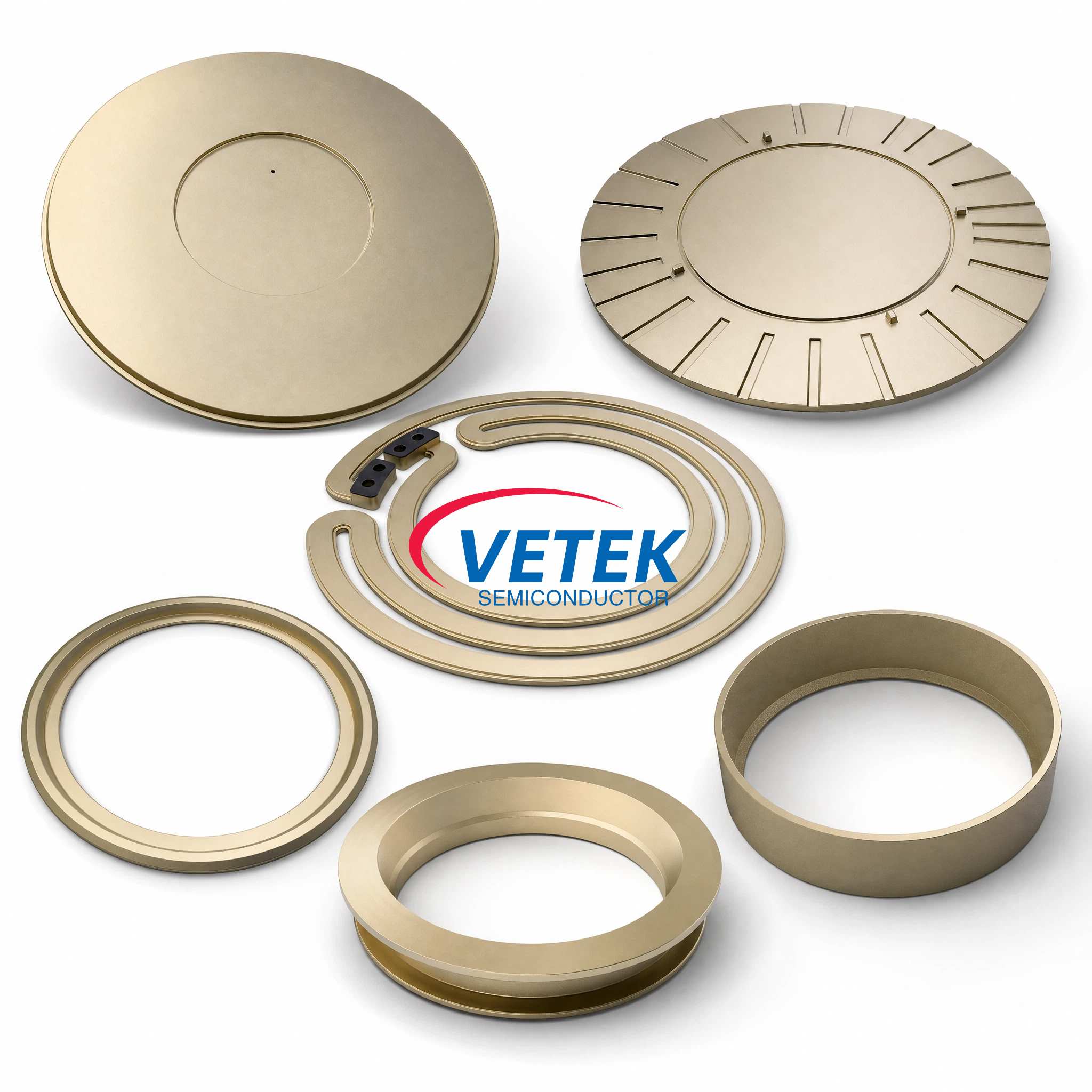

PVT šiluminiai laukai paprastai apima nuo penkių iki aštuonių skirtingų grafito komponentų, kurie gali būti naudingi naudojant TaC:

Tigliai, kuriuose yra SiC šaltinio miltelių ir palaiko aukščiausią temperatūrą.

Sėklų laikikliai, kurie pritvirtina sėklų kristalą ir reikalauja tikslaus terminio kontakto.

Kreipiamieji žiedai, formuojantys garų srauto kelią sėklos link.

Tiglio žiedai ir tarpikliai, apibrėžiantys tarpą tarp šaltinio ir sėklos.

Papildomi izoliaciniai skydai arba atraminiai stulpai tam tikrose krosnies konstrukcijose.

Padengus visas arba daugumą šių dalių, visoje karštoje zonoje sukuriama vienoda paviršiaus būklė, o ne maišomi padengti ir nepadengti paviršiai, dėl kurių gali atsirasti vietinė šiluminė ar cheminė asimetrija.

Kodėl CVD, o ne kiti nusodinimo metodai?

Ne visos TaC dangos veikia vienodai. Plazminio purškimo arba paketo cementavimo būdai sukuria storesnius sluoksnius, tačiau turi didesnį poringumą, prastesnį sukibimą ir didesnę išsisluoksniavimo riziką termiškai šoko metu. CVD išsiskiria tuo, kad dangą išaugina po atomo iš garų fazės pirmtakų. Taip gaunamos visiškai tankios mikrostruktūros, kurių grūdelių dydis yra maždaug keli mikrometrai, o storio vienodumas ± 5 μm dideliuose komponentuose.

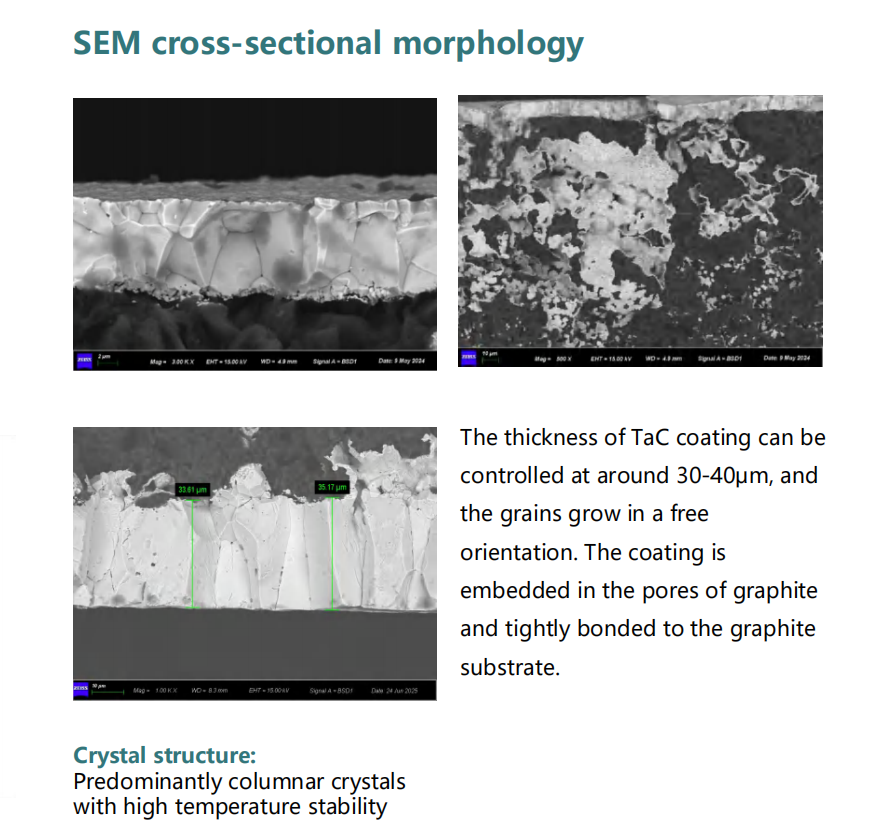

Daugumos PVT tiglių ir laikiklių standartinis CVD TaC storis yra 30 ± 5 μm. Krosnyse, kuriose veikia ilgi ciklai arba aukštesnė didžiausia temperatūra, galima pritaikyti iki 40 μm storį. Storesnės dangos padidina difuzijos barjero ilgį, tačiau reikalauja kruopštaus suderinimo su grafito pagrindo šiluminio plėtimosi koeficientu, kad būtų išvengta sąsajos įtempių – faktoriaus, gerai apibūdinamo CVD proceso projekte.

Praktiniai įvaikinimo svarstymai

Įrenginiams pereinant nuo nepadengtų prie TaC dengtų komponentų, reikia numatyti temperatūros reguliavimo koregavimus. Danga keičia paviršiaus spinduliuotę, todėl pirometro rodmenys arba galios ir temperatūros kalibravimas gali pasikeisti 20–50 °C. Šis poslinkis yra nuspėjamas ir pakartojamas, todėl pakanka trumpo kalibravimo, kad būtų atkurtos tinkamos šiluminės vertės. Po šio pradinio kompensavimo padengta sistema veikia nuosekliau nei nepadengta sistema, todėl sumažėja derinimo per paleidimą poreikis.

Išvada

PVT pagrindu pagaminta SiC gamyba kelia ypatingus reikalavimus grafito terminio lauko komponentams. CVD TaC danga patenkina šiuos poreikius keturiais tarpusavyje susijusiais efektais: ji slopina anglies dalelių išsiskyrimą, blokuoja silicio ataką ant pagrindo, išsaugo šiluminio lauko simetriją ilgomis veikimo sekomis ir pailgina komponentų keitimo intervalus. Šie rezultatai kartu pagerina kristalų grynumą, padidina naudingą išeigą viename rutulyje ir sumažina sunaudojamų dalių sąnaudas už plokštelę. SiC plokštelių dydžiams artėjant prie 200 mm, o defektų tankio reikalavimams dar labiau griežtėjant, pažangiose gamybos linijose gali būti naudojamos tokios inžinerinės dangos kaip TaC.
