„VeTek Semiconductor“ yra pirmaujanti Kinijos CVD TAC dangos gaminių gamintoja. Daugelį metų daugiausia dėmesio skiriame įvairiems CVD TAC dangos produktams, tokiems kaip CVD TaC dangos danga, CVD TaC dangos žiedas. „VeTek Semiconductor“ palaiko pritaikytas produktų paslaugas ir patenkinamas produktų kainas bei laukia tolesnės jūsų konsultacijos.

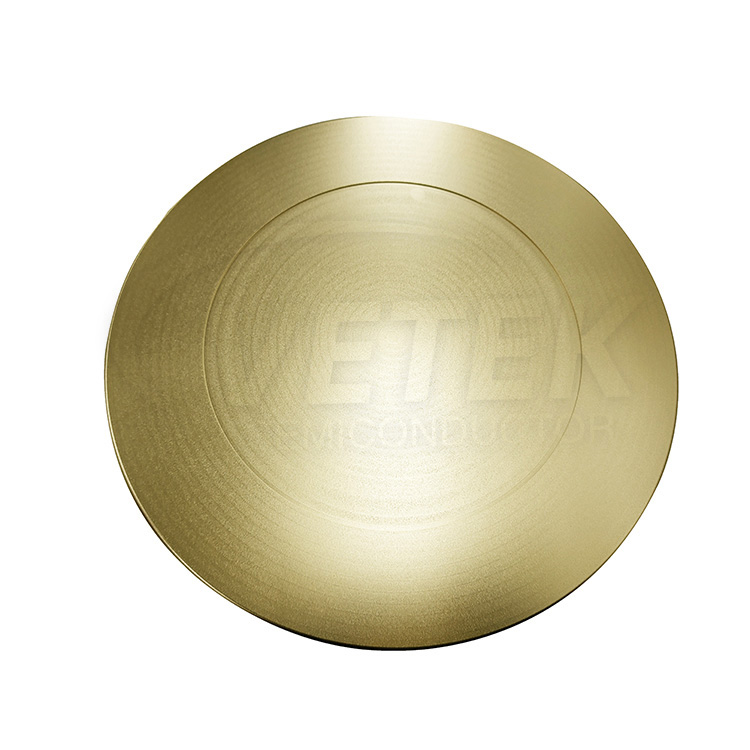

Esant atsparumui aukštai temperatūrai, cheminiam inertiškumui ir puikiam našumui, „Vetek Semiconductor“ TAC padengti griebtuvai yra skirti puslaidininkių krosnims. Mes tikime, kad mūsų produktai gali suteikti jums pažangių technologijų ir kokybiškų produktų sprendimų.
VeTek Semiconductor TaC dangos vamzdelis yra pagrindinis komponentas sėkmingam silicio karbido monokristalų augimui. Dėl savo atsparumo aukštai temperatūrai, cheminio inertiškumo ir puikių eksploatacinių savybių, užtikrinančių aukštos kokybės kristalų gamybą ir nuoseklius rezultatus. Pasitikėkite mūsų novatoriškais sprendimais, kad pagerintumėte savo PVT metodu SiC kristalų augimo procesą ir pasieksite puikių rezultatų. Sveiki atvykę į mūsų užklausą.

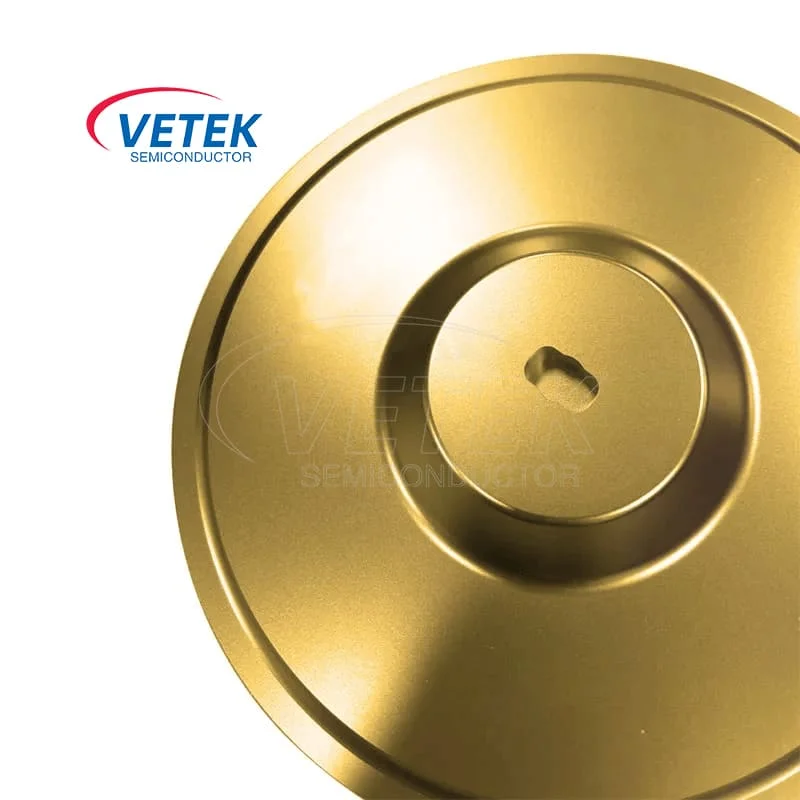

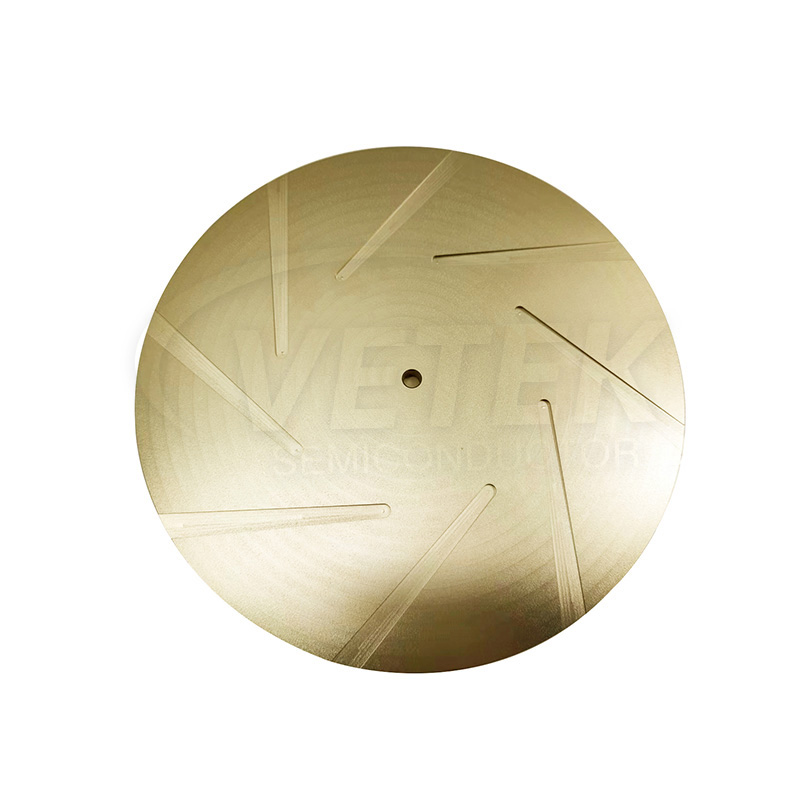

TAC danga šiuo metu daugiausia naudojama tokiuose procesuose kaip silicio karbido vieno kristalų augimas (PVT metodas), epitaksinis diskas (įskaitant silicio karbido epitaksiją, LED epitaksiją) ir kt., Kartu su gerais ilgalaikiais TAC dengimo plokštelių, Veteksemiko TAC dengimo plokštele stabilumu. Mes tikimės, kad tapsite mūsų ilgalaikiu partneriu.

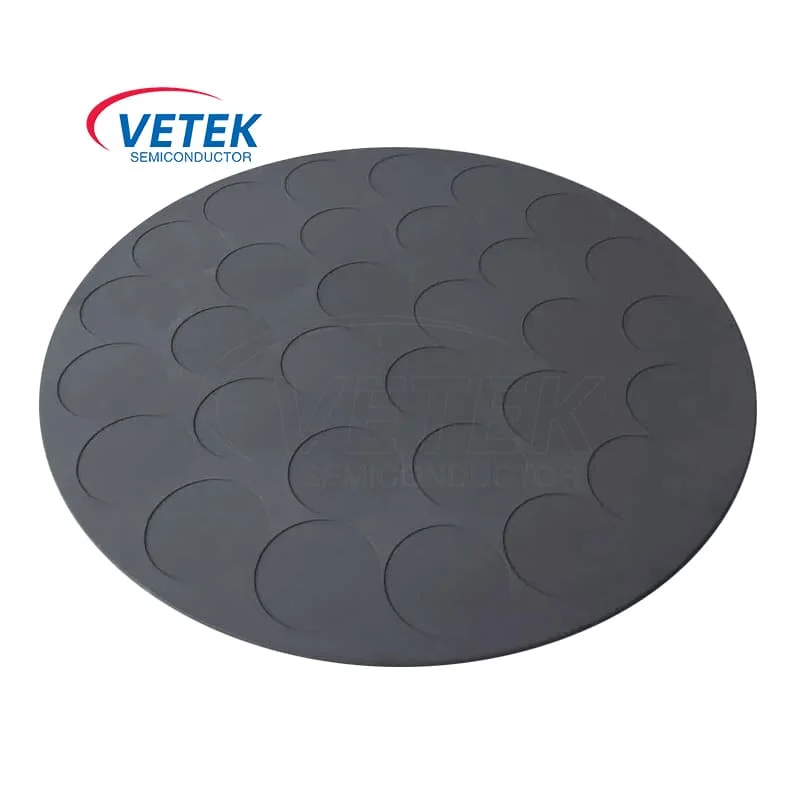

„Gan On SIC EPI“ suvokėjas vaidina gyvybiškai svarbų vaidmenį apdorojant puslaidininkius per puikų šilumos laidumą, aukštos temperatūros apdorojimo galimybes ir cheminį stabilumą bei užtikrina aukštą GAN epitaksinio augimo proceso efektyvumą ir medžiagų kokybę. „Vetek Semiconductor“ yra Kinijos profesionalus GAN gamintojas „SIC Epi“ jautrui, mes nuoširdžiai tikimės jūsų tolesnių konsultacijų.

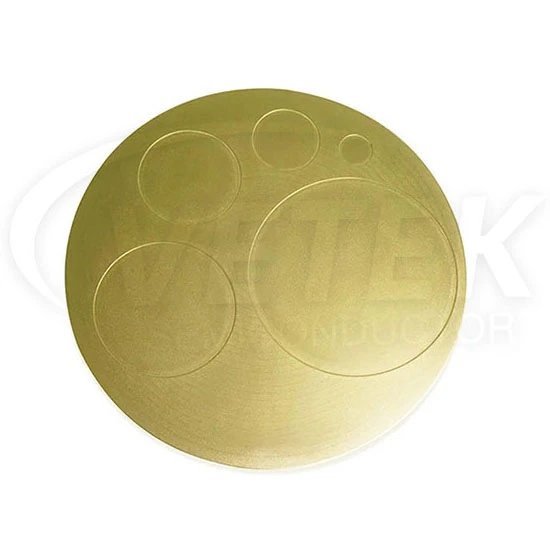

CVD TAC dangos nešiklis daugiausia skirtas epitaksiniam puslaidininkių gamybos procesui. CVD TAC dangos vežėjo ypač aukštas lydymosi taškas, puikus atsparumas korozijai ir išskirtinis šiluminis stabilumas lemia šio produkto nepakeičiamumą puslaidininkiniuriniame epitaksiniame procese. Sveiki atvykę į tolesnį tyrimą.
Kaip profesionalus SiC epitaksijos procesas gamintojas ir tiekėjas Kinijoje, mes turime savo gamyklą. Nesvarbu, ar jums reikia pritaikytų paslaugų, kad patenkintumėte specifinius jūsų regiono poreikius, ar norite nusipirkti pažangų ir patvarų SiC epitaksijos procesas, pagamintą Kinijoje, galite palikti mums pranešimą.
