Gan ant epi imtuvo
  • Gan ant epi imtuvoGan ant epi imtuvo

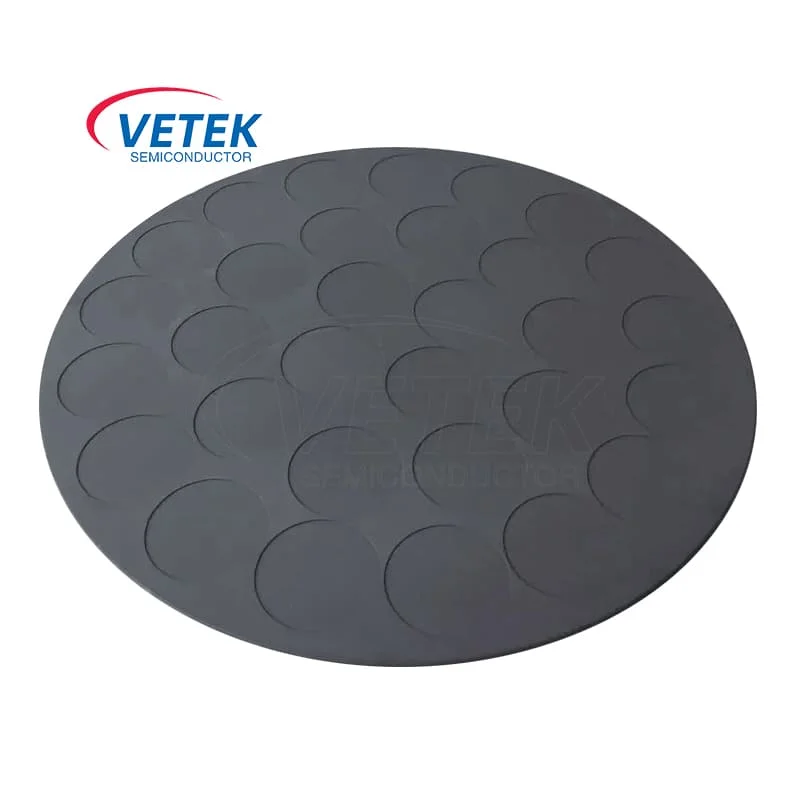

Gan ant epi imtuvo

„Gan On SIC EPI“ suvokėjas vaidina gyvybiškai svarbų vaidmenį apdorojant puslaidininkius per puikų šilumos laidumą, aukštos temperatūros apdorojimo galimybes ir cheminį stabilumą bei užtikrina aukštą GAN epitaksinio augimo proceso efektyvumą ir medžiagų kokybę. „Vetek Semiconductor“ yra Kinijos profesionalus GAN gamintojas „SIC Epi“ jautrui, mes nuoširdžiai tikimės jūsų tolesnių konsultacijų.

Kaip profesionalasPuslaidininkių gamintojasKinijoje,IT puslaidininkis Gan ant epi imtuvoyra pagrindinis komponentas paruošimo proceseGan on sicPrietaisai, ir jo našumas tiesiogiai veikia epitaksinio sluoksnio kokybę. Plačiai paplitęs GAN pritaikymas SIC įrenginiuose energetiniame elektronikoje, RF įrenginiuose ir kituose laukuose, reikalavimai skirti reikalavimamsTaigi EPI imtuvastaps aukštesnis ir aukštesnis. Mes sutelkiame dėmesį į aukščiausio lygio technologijų ir produktų sprendimų teikimą puslaidininkių pramonei ir palankiai vertiname jūsų konsultacijas.


Paprastai Gan vaidmenys SIC EPI jautru:

Illustration of epitaxial structures of GaN on SiC


● Aukštos temperatūros apdorojimo galimybės: „Gan On SIC EPI“ jautrumo (GAN, paremtas silicio karbido epitaksinio augimo diske), daugiausia naudojamas galio nitrido (GAN) epitaksinio augimo procese, ypač aukštos temperatūros aplinkoje. Šis epitaksinis augimo diskas gali atlaikyti ypač aukštą apdorojimo temperatūrą, paprastai nuo 1000 ° C iki 1500 ° C, todėl jis yra tinkamas epitaksiniam GAN medžiagų augimui ir silicio karbido (SIC) substratų apdorojimui.


● Puikus šilumos laidumas: „SIC EPI“ suvokėjas turi turėti gerą šilumos laidumą, kad tolygiai perkeltų šilumos šaltinio sukeltą šilumą į SIC substratą, kad būtų užtikrintas temperatūros vienodumas augimo proceso metu. Silicio karbidas turi ypač didelį šilumos laidumą (apie 120–150 W/mk), o GAN ant SIC epitaksijos jautrumo gali efektyviau atlikti šilumą nei tradicinės medžiagos, tokios kaip silicis. Ši savybė yra labai svarbi „Gallium“ nitrido epitaksinio augimo procese, nes ji padeda išlaikyti substrato temperatūros vienodumą, taip pagerinant plėvelės kokybę ir konsistenciją.


● Užkirsti kelią taršai: GAN medžiagos ir paviršiaus apdorojimo procesas SIC EPI jautruose turi sugebėti užkirsti kelią augimo aplinkos užterštumui ir išvengti priemaišų įvedimo į epitaksinį sluoksnį.


Kaip profesionalus gamintojasGan ant epi imtuvo, Porėtas grafitasirTAC dangos plokštėKinijoje „Vetek Semiconductor“ visada reikalauja teikti pritaikytas produktų paslaugas ir yra įsipareigojęs teikti pramonei aukščiausius technologijas ir gaminių sprendimus. Mes nuoširdžiai laukiame jūsų konsultacijų ir bendradarbiavimo.


CVD SIC dangos plėvelės kristalų struktūra

CVD SIC COATING FILM CRYSTAL STRUCTURE


Pagrindinės fizinės CVD SIC dangos savybės


Pagrindinės fizinės CVD SIC dangos savybės
Dengimo nuosavybė
Tipinė vertė
Kristalų struktūra
FCC β fazės polikristalinė, daugiausia (111) orientuota
CVD SIC dangos tankis
3,21 g/cm³
Kietumas
2500 „Vickers“ kietumas (500 g apkrova)
Grūdų dydis
2 ~ 10 mm
Cheminis grynumas
99.9995%
Šilumos talpa
640 j · kg-1· K-1
Sublimacijos temperatūra
2700 ℃
Lenkimo jėga
415 MPA RT 4 taškų
Youngo modulis
430 GPA 4pt Bend, 1300 ℃
Šilumos laidumas
300W · m-1· K-1
Šilumos išsiplėtimas (CTE)
4,5 × 10-6K-1

IT puslaidininkis „Gan“ „SIC Epi“ jautrulių gamybos parduotuvėse

GaN on SiC epi susceptor production shops


Hot Tags: Gan ant epi imtuvo
Siųsti užklausą
Kontaktinė informacija
Jei turite klausimų apie silicio karbido dangą, tantalo karbido dangą, specialų grafitą ar kainoraštį, palikite mums savo el. laišką ir mes susisieksime per 24 valandas.
