ALD PLANETINIS STABDYTAS

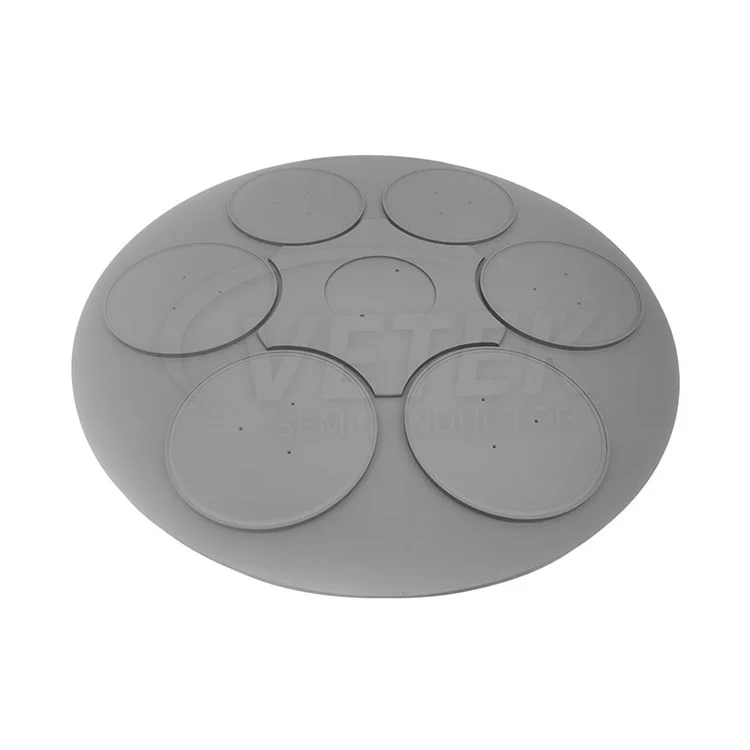

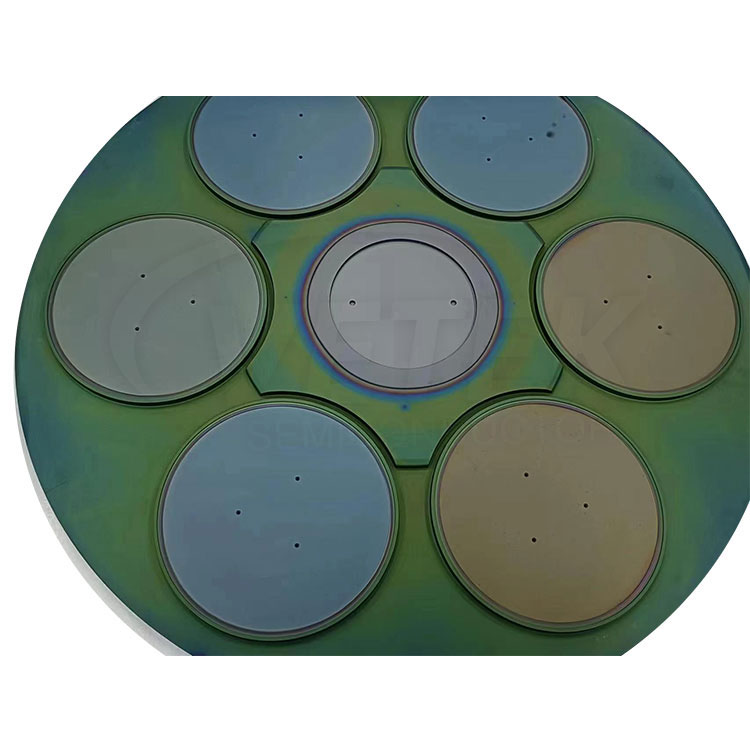

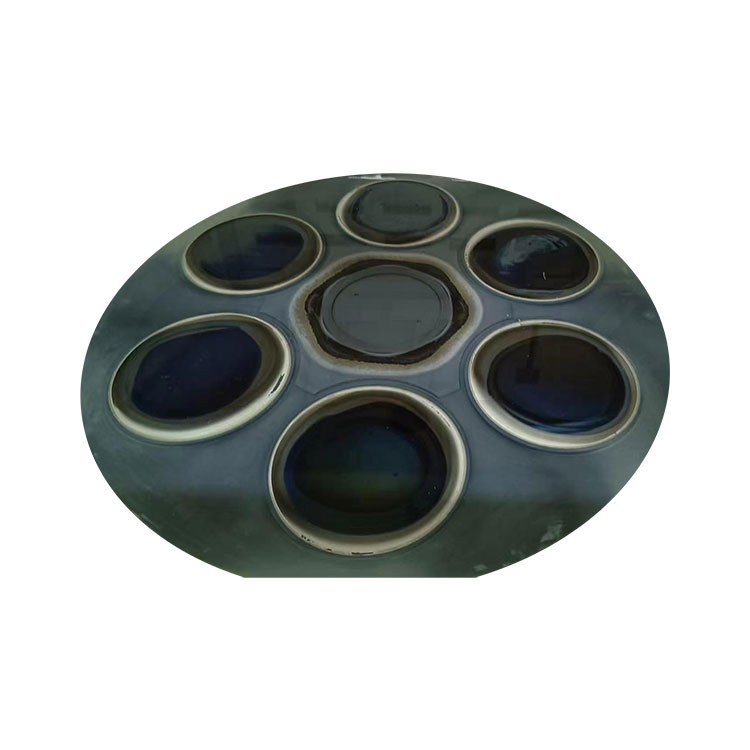

Kaip profesionalus gamintojas, „Vetek Semiconductor“ norėtų pristatyti jums SIC padengtą atominio sluoksnio nusodinimo planetinį jautrininką.

ALD procesas taip pat žinomas kaip atominio sluoksnio epitaksija. „Veteksemicon“ glaudžiai bendradarbiavo su vadovaujančiais ALD sistemos gamintojais, kad pradėtų pažangiausių SIC dengtų ALD planetų jautrių jautriųjų. Šie novatoriški jautrieji yra kruopščiai suprojektuoti siekiant visiškai patenkinti griežtus ALD proceso reikalavimus ir užtikrinti vienodą dujų srauto pasiskirstymą visame substrate.

Be to, „Veteksemicon“ garantuoja didelį grynumą nusodinimo ciklo metu, naudojant didelio grynumo CVD SIC dangą (grynumas siekia 99.99995%). Ši didelio grynumo SIC danga ne tik pagerina proceso patikimumą, bet ir pagerina bendrą ALD proceso našumą ir pakartojamumą skirtingose ​​programose.

Remdamiesi savarankiškai sukurta CVD silicio karbido nusodinimo krosnimi (patentuota technologija) ir daugybe dangos procesų patentų (tokių kaip gradiento dangos dizainas, sąsajos derinio stiprinimo technologija), mūsų gamykla pasiekė šiuos proveržius:

Individualizuotos paslaugos: palaikykite klientus, kad nurodytumėte importuotą grafito medžiagą, tokią kaip „Toyo“ ir SGL anglies.

Kokybės sertifikavimas: Produktas išlaikė pusiau standartinį testą, o dalelių išsiskyrimo dažnis yra <0,01%, tenkinantis pažangių proceso reikalavimus, mažesnius kaip 7 nm.

ALD technologijos apžvalgos pranašumai:

● Tikslus storio valdymas: Pasiekti sub-nanometro plėvelės storis su „Excelle“NT pakartojamumas kontroliuojant nusodinimo ciklus.

● Atsparus aukštai temperatūrai: Jis ilgą laiką gali stabiliai veikti aukštos temperatūros aplinkoje, viršijančioje 1200 ℃, su puikiu atsparumu šiluminiam smūgiui ir neturi jokios įtrūkimo ar lupimo rizikos.

   Grafinio substrato šulinio šiluminio išsiplėtimo koeficientas, užtikrinantis vienodą šilumos lauko pasiskirstymą ir sumažinant silicio plokštelių deformaciją.

● Paviršiaus sklandumas: Puikus 3D atitiktis ir 100% laiptelių padengimas Užtikrinkite lygias dangas, kurios visiškai seka substrato kreivumą.

● Atsparus korozijai ir plazmos erozijai: SiC dangos veiksmingai priešinasi halogeninių dujų (tokių kaip CL₂, F₂) ir plazmos erozijai, tinkamos ėsdinimui, CVD ir kitoms atšiaurioms proceso aplinkai.

● Platus pritaikomumas: Padengtas įvairiais objektais nuo vaflių iki miltelių, tinkamų jautriems substratams.

● pritaikomos medžiagos savybės: Lengvas oksidų, nitridų, metalų ir kt. Medžiagų savybių pritaikymas

● Platus proceso langas: Nejautrumas temperatūrai ar pirmtakų variacijoms, palankiai vertinančioms partijos gamybą, turinčią puikų dangos storio vienodumą.

Taikymo scenarijus:

1. Puslaidininkių gamybos įranga

Epitaksija: kaip pagrindinis MOCVD reakcijos ertmės nešiklis, jis užtikrina vienodą vaflio kaitinimą ir pagerina epitaksijos sluoksnio kokybę.

Orozijos ir nusėdimo procesas: elektrodų komponentai, naudojami sauso ėsdinimo ir atominio sluoksnio nusėdimo (ALD) įrangoje, kuri atlaiko aukšto dažnio plazmos bombardavimą 1016.

2. Fotoelektros pramonė

„PolySilicon“ inkšties krosnis: kaip šiluminio lauko atramos komponentas, sumažinkite priemaišų įvedimą, pagerinkite silicio luitų grynumą ir padėkite efektyviai gaminti saulės elementus.

„Veteksemicon“, kaip pirmaujanti Kinijos ALD planetų jautrulių gamintojas ir tiekėjas, yra įsipareigojęs pateikti jums pažangias plonos plėvelės nusodinimo technologijos sprendimus. Laukiami tolesni jūsų užklausos.

Pagrindinės fizinės CVD SIC dangos savybės:
