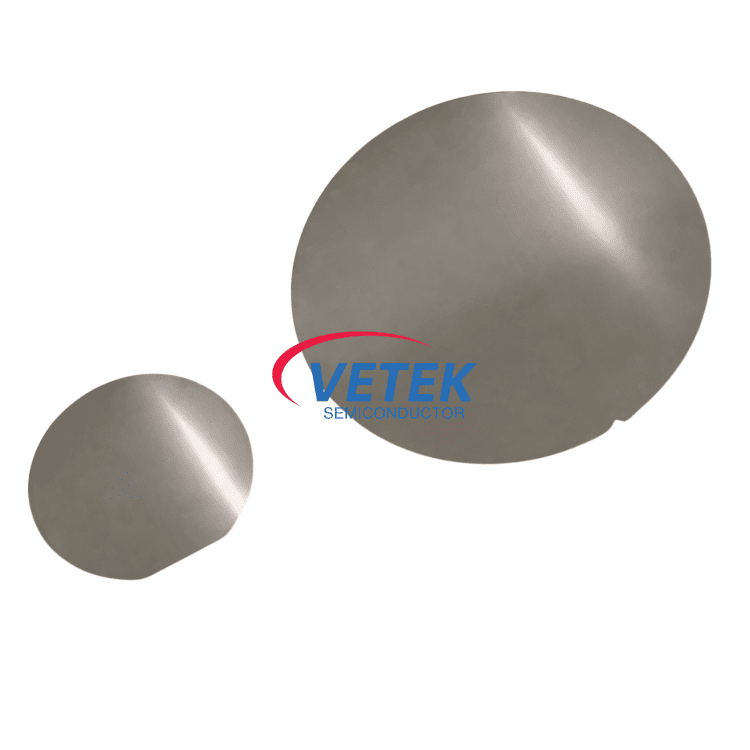

PZT pjezoelektrinės plokštelės (PZT ant Si/SOI)

1. Techninė architektūra

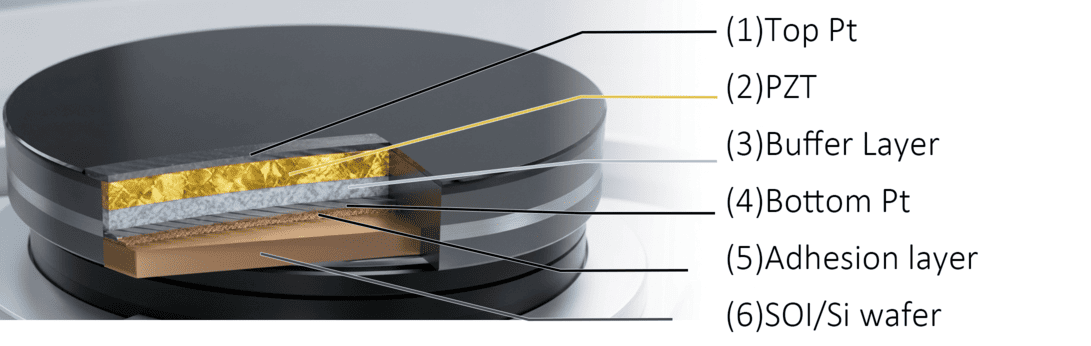

Mūsų plokštelėse yra sudėtinga daugiasluoksnė krūvos struktūra, sukurta siekiant užtikrinti optimalų sukibimą, laidumą ir pjezoelektrinį atsaką sudėtingo MEMS apdorojimo metu:

 ●Viršutinis elektrodas (rakto sluoksnis): Pt (platina).

● Pjezo sluoksnis (pagrindinis sluoksnis): PZT.

● Tarpiniai sluoksniai: Apima buferinį sluoksnį, apatinį elektrodą ir sukibimo sluoksnį, kad būtų optimizuota grūdelių orientacija ir konstrukcijos stabilumas.

● Substratas: Suderinamas su Si arba SOI plokštelėmis.

2. Kokybės užtikrinimas ir mikrostruktūros analizė

Mes užtikriname aukštą patikimumą, atlikdami griežtą techninę charakteristiką:

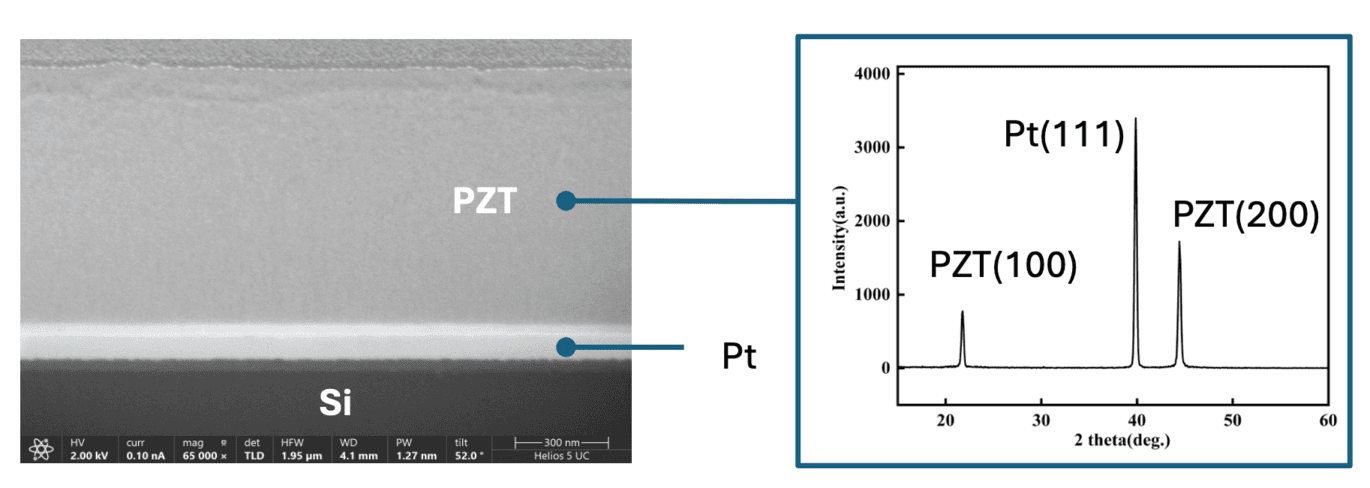

 ●SEM analizė: Skenuojamosios elektroninės mikroskopijos (SEM) vaizdai atskleidžia tankią, be įtrūkimų paviršiaus morfologiją su vienodu grūdelių dydžio pasiskirstymu, idealiai tinkančiu didelio patikimumo MEMS programoms.

 ●XRD apibūdinimas: Rentgeno spindulių difrakcijos (XRD) modeliai patvirtina gryną perovskito fazės susidarymą su stipria (100) pageidaujama orientacija, užtikrinančia maksimalius pjezoelektrinio veikimo koeficientus.

3. Techninės specifikacijos (charakteristikos)

4. Pagrindinės programos

 ● Pjezoelektriniai mikromechaniškai apdoroti ultragarsiniai keitikliai (pMUT): Aukšto dažnio miniatiūrinės matricos pirštų atspaudų jutikliams, gestų atpažinimui ir automobilių ultragarsiniam radarui.

 ● Bendravimas: 5G/6G FBAR arba SAW filtrų gamybos raktas, siekiant didesnio pralaidumo ir mažesnių įterpimo nuostolių.

 ● Akustinės MEMS: užtikrina galingą trumpalaikį MEMS garsiakalbių atsaką ir pagerina signalo ir triukšmo santykį (SNR) MEMS mikrofonams.

 ● Tikslus skysčių valdymas: didelės spartos vibracija naudojant d31 režimą, kad būtų galima tiksliai nanolitro masto lašelių tūrį valdyti rašalinėse spausdinimo galvutėse.

 ● Medicina ir grožis (mikropumpavimas): Varo medicininius purkštuvus arba kosmetinius ultragarsinius siurblius, pasižyminčius dideliu patikimumu ir kompaktiškumu.

5. Tinkinimo paslaugos

Be standartinio nusodinimo ant Si plokštelių, mes taip pat teikiame pasirinktines nusodinimo paslaugas:

 ●Plėvelės ir storio pritaikymas: Konkrečių plėvelių tipų ir pasirinktinio storio nusodinimas pagal projektavimo reikalavimus.

 ●OEM liejykla: iš klientų tiekiamų plokštelių, skirtų aukštos kokybės pjezoelektriniam plonasluoksniam augimui, priėmimas.

 ●SOI substrato palaikymas: Specialus nusodinimas ant SOI plokštelių su šiomis specifikacijomis:
