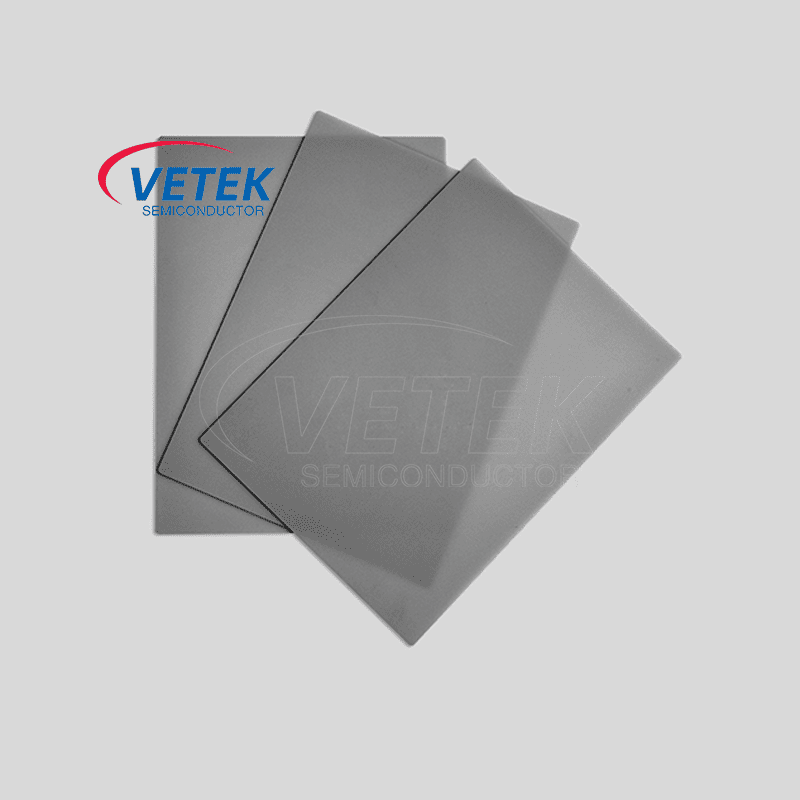

  • Sin substratasSin substratas

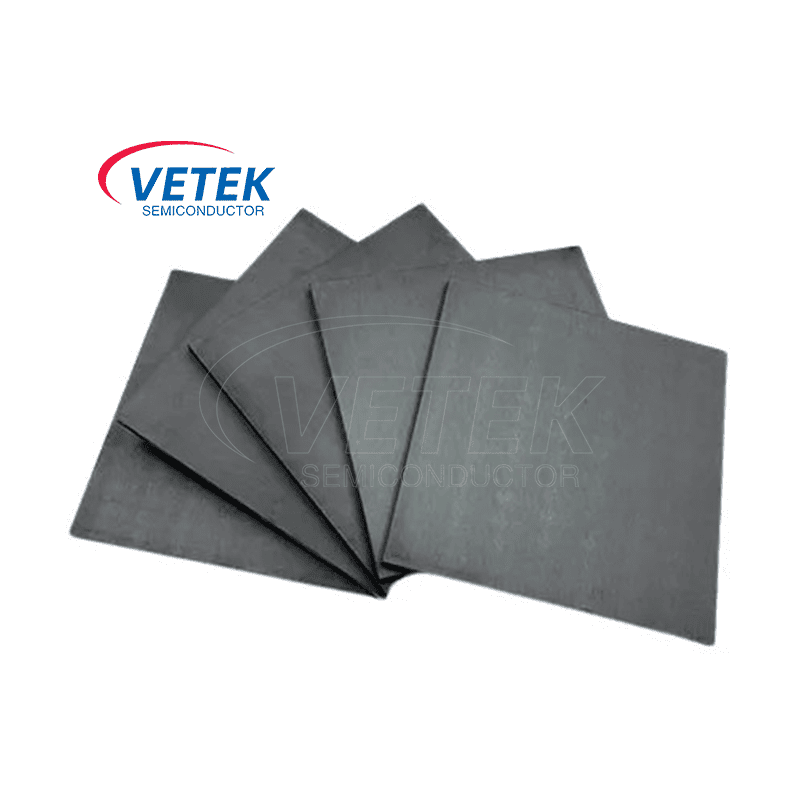

  • Sin substratasSin substratas

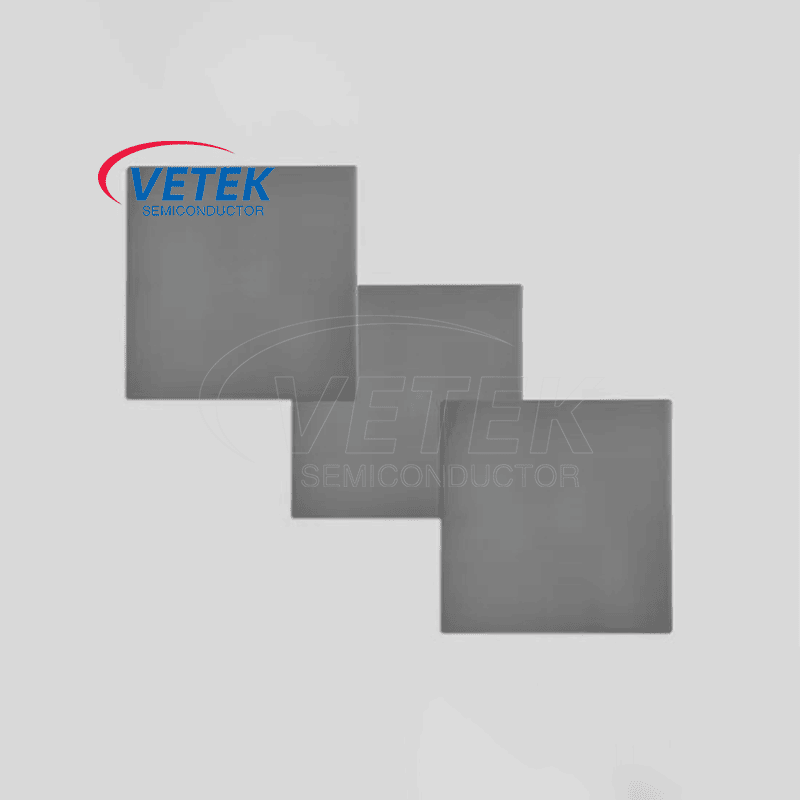

  • Sin substratasSin substratas

Sin substratas

VeTek Semiconductor yra pirmaujanti SiN substrato gaminių gamintoja ir tiekėja Kinijoje. Mūsų silicio nitrido substratas turi puikų šilumos laidumą, puikų cheminį stabilumą ir atsparumą korozijai bei puikų stiprumą, todėl tai yra labai efektyvi medžiaga puslaidininkiams. „VeTekSemi SiN“ substratas užtikrina, kad jums būtų naudinga pažangiausia puslaidininkių apdorojimo technologija, griežta kokybės kontrolė, ir sveikina jūsų tolesnę konsultaciją.

„Vetek“ puslaidininkio sin substratas yra pažengęskeraminė medžiagakuris sulaukė didelio dėmesio dėl puikių mechaninių, elektrinių ir šiluminių savybių. Ši keramikasubstratasyra pagamintas iš silicio ir azoto atomų, sujungtų per specifinę kristalų struktūrą, todėl pasižymi unikaliu stiprumu, ilgaamžiškumu ir atsparumu karščiui. SiN substratai yra būtini didelio našumo įrenginiuose, pvz., puslaidininkiniuose įrenginiuose, o jų savybės žymiai pagerina integrinių grandynų (IC), jutiklių irmikroelektromechaninės sistemos (MEMS).


SiN substrate

„Sin Substrates“ produkto savybės


Puikus šilumos laidumas: Šilumos valdymas vaidina svarbų vaidmenį veikiant puslaidininkių įrenginiams. Sin keraminės plokštelės šilumos laidumas yra net 130 W/m · k, kuris gali efektyviai išsklaidyti šilumą iš elektroninių komponentų ir užkirsti kelią perkaitimui, taip pratęsdamas įrangos tarnavimo laiką.


Cheminis stabilumas ir atsparumas korozijai: Silicio nitridas pasižymi ypač dideliu atsparumu cheminei korozijai ir yra ypač tinkamas naudoti aplinkoje, kurioje veikia chemikalai arba ekstremalios temperatūros. Net ir aplinkoje, kurioje yra korozinių dujų, rūgščių ir šarmų, SiN substratai išlaiko savo struktūrinį vientisumą ir užtikrina ilgalaikį patikimumą pramonėje.


Didelis atsparumas šiluminiam smūgiui: SiN substratai gali atlaikyti greitus temperatūros pokyčius iki 1200°C be terminio šoko ar įtrūkimų. Ši savybė yra labai svarbi tokiose srityse kaip galios elektronika ir aukštos temperatūros jutikliai, kurie dažnai susiduria su staigiais temperatūros pokyčiais.


Didelis jėga ir tvirtumas: Palyginti su kitomis keraminėmis medžiagomis, gniuždomasis stiprisSin keraminis substratasGali pasiekti 600 MPa, parodydamas puikų tvirtumą. Tai leidžia jam efektyviai atsispirti įtrūkimams ir palaikyti struktūrinį vientisumą didelio streso ir tikslaus apdorotų puslaidininkių procesuose, užtikrinant mechaninį stabilumą.


Overview of fabrication of silicon/silicon-nitride (Si/SiN) TEM


Silicio/silicio nitrido (Si/SiN) TEM gamybos apžvalga


„Vetek“ puslaidininkių silicio nitrido (SIN) substratas tapo pagrindine medžiaga puslaidininkių pramonėje ir kitose srityse dėl puikių produktų savybių. Ypač puslaidininkių prietaisų, MEMS, optoelektronikos ir galios elektronikos srityse SIN substratai skatina kurti būsimą elektroninę technologiją svarbų kertinį akmenį.


Watersemi Sin substrato produktų parduotuvės:


Veteksemi Silicon Nitride susbstrate shops
