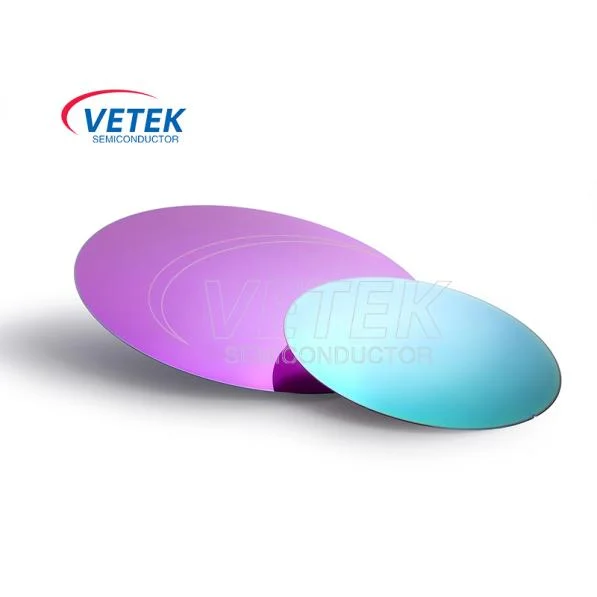

Silicis ant izoliatoriaus vaflių

„Vetek Semiconductor“ yra profesionalus kinų silicio gamintojas ant izoliatoriaus vaflių. Silicis ant izoliatoriaus vaflių yra svarbi puslaidininkių substrato medžiaga, o puikios produkto charakteristikos leidžia atlikti pagrindinį vaidmenį didelio našumo, mažos galios, didelės integracijos ir RF pritaikymuose. Laukiu jūsų konsultacijos.

Darbo principasIT puslaidininkis'S.Silicis ant izoliatoriaus plokštelėsDaugiausia priklauso nuo jo unikalios struktūros ir medžiagų savybių. Ir Soi vaflisSusideda iš trijų sluoksnių: Viršutinis sluoksnis yra vieno kristalo silicio prietaiso sluoksnis, vidurys yra izoliacinis palaidotas oksido (dėžutės) sluoksnis, o apatinis sluoksnis yra atraminis silicio substratas.

Silicon On Insulator Wafers(SOI) Structure

Silicio struktūra ant izoliatoriaus vaflių (SOI)


Izoliacijos sluoksnio formavimas: Silicio ant izoliatoriaus vaflių paprastai gaminama naudojant „Smart Cut ™“ technologiją arba „Simox“ (atskyrimas pagal implantuotą deguonį). „Smart Cut ™“ technologija sušvirkščia vandenilio jonus į silicio plokštelę, kad sudarytų burbulo sluoksnį, o po to sujungia vandenilio įpurškiamą plokštelę prie atraminio silicioVaferis



Po terminio apdorojimo vandenilio įpurškiamas vaflis yra padalintas iš burbulo sluoksnio, kad sudarytų SOI struktūrą.„Simox“ technologijaImplantai didelės energijos deguonies jonai į silicio vaflius, kad susidarytų silicio oksido sluoksnis aukštoje temperatūroje.


Sumažinkite parazitinę talpą: Dėžutės sluoksnisSilicio karbido vaflisEfektyviai išskiria prietaiso sluoksnį ir bazinį silicį, žymiai redukavoG parazitinė talpa. Ši izoliacija sumažina energijos suvartojimą ir padidina įrenginio greitį ir našumą.




Venkite užrakto efektų: N-šulinių ir P-šulinių prietaisaiSoi vaflisyra visiškai izoliuoti, vengiant užrakto efekto tradicinėse CMOS struktūrose. Tai leidžiaVaflinis Soi gaminti didesniu greičiu.


Etch Stop funkcija: TheVieno krištolo silicio prietaiso sluoksnisir „Soi WaFer“ dėžutės sluoksnio struktūra palengvina MEMS ir optoelektroninių prietaisų gamybą, užtikrinančią puikią „Etch Stop“ funkciją.


Per šias savybes,Silicis ant izoliatoriaus vafliųvaidina svarbų vaidmenį puslaidininkių apdorojime ir skatina nuolatinį integruotos grandinės (IC) irMikroelektromechaninės sistemos (MEMS)pramonės šakos. Mes nuoširdžiai tikimės tolesnio bendravimo ir bendradarbiavimo su jumis.


200 mm „Sol Wafers“ specifikacijos parametras:


                                                                                                      200 mm Sol vaflių specifikacija
Ne
Aprašymas
Vertė
                                                                                                                  Įrenginio silicio sluoksnis
1.1 Storis
220 nm +/- 10 nm
1.2 Gamybos metodas
Cz
1.3 Kristalų orientacija
<100>
1.4 Laidumo tipas p
1.5 Dopantas Boronas
1.6 Vidutinis varžos
8.5 - 11,5 0 val.*Cm
1.7 RMS (2x2 UM)
<0,2
1.8 LPD (dydis> 0,2um)
<75
1.9 Dideli defektai didesni nei 0,8 mikronų (plotas)
<25
1.10

Krašto lustas, įbrėžimas, įtrūkimas, dimplas/duobė, migla, apelsinų žievė (vaizdinė apžiūra)

0
1.11 Komplektavimo tuštumos: Vizualinis patikrinimas> 0,5 mm skersmuo
0

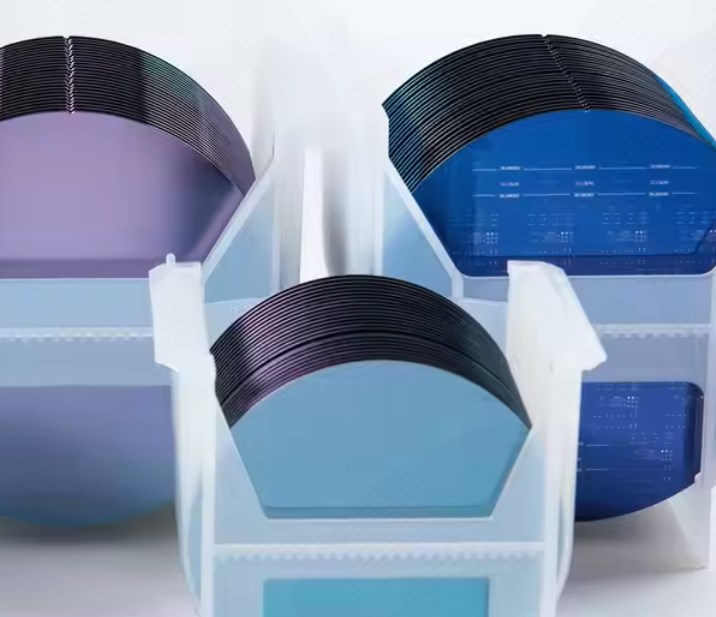

Silicis ant izoliatoriaus vaflių gamybos parduotuvių:


Silicon On Insulator Wafers shops


Hot Tags: Silicis ant izoliatoriaus vaflių
