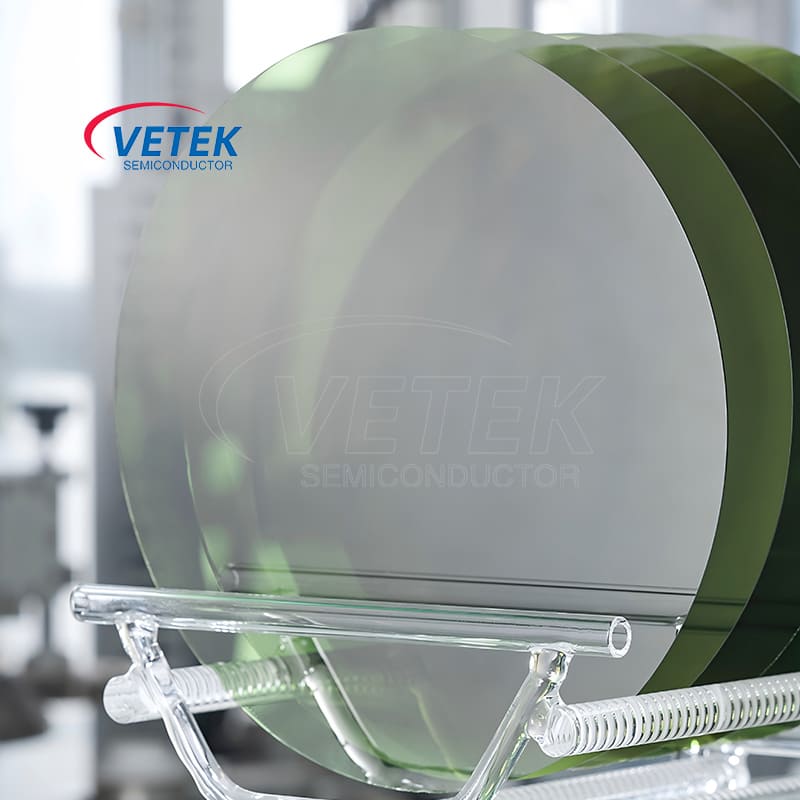

4h pusiau izoliacinis tipas SiC substratas

„SiC Wafer“ vaidina kelis pagrindinius vaidmenis puslaidininkių apdorojimo procese. Kartu su dideliu atsparumu, dideliu šilumos laidumu, plačiajuosčiu bandiojimu ir kitomis savybėmis jis plačiai naudojamas aukšto dažnio, didelės galios ir aukštos temperatūros laukuose, ypač mikrobangų ir RF. Tai yra nepakeičiamas komponentų produktas puslaidininkių gamybos procese.

Pagrindinis pranašumas

1. Puikios elektrinės savybės

Didelis kritinis gedimo elektrinis laukas (apie 3 mV/cm): maždaug 10 kartų didesnis nei silicio, gali palaikyti aukštesnės įtampos ir plonesnio dreifo sluoksnio dizainą, žymiai sumažinti atsparumą atsparumui, tinkamam aukštos įtampos galios įtaisams.

Pusiautaringos savybės: didelis atsparumas (> 10^5 Ω · cm) per vanadžio dopingą ar vidinį defektų kompensaciją, tinkamą aukšto dažnio, mažo nuostolių RF įtaisams (tokiems kaip Hemts), mažinant parazitinės talpos poveikį.

2. Šiluminis ir cheminis stabilumas

Didelis šilumos laidumas (4,9 W /cm · k): Puikus šilumos išsisklaidymo efektyvumas, palaikymo aukštos temperatūros darbai (teorinė darbo temperatūra gali siekti 200 ℃ ar daugiau), sumažinti sistemos šilumos išsklaidymo reikalavimus.

Cheminis inertiškumas: inertiška daugumai rūgščių ir šarmų, stiprus atsparumas korozijai, tinkamas atšiauriai aplinkai.

3. Medžiagos struktūra ir kristalų kokybė

4H polipinis struktūra: Šešiakampė struktūra suteikia didesnį elektronų mobilumą (pvz., Išilginį elektronų mobilumą, kuris yra maždaug 1140 cm²/V · s), kuris yra pranašesnis už kitas polipiniškas struktūras (pvz., 6H-SIC) ir tinka aukšto dažnio prietaisams.

Aukštos kokybės epitaksinis augimas: Mažo defektų tankio heterogeninės epitaksinės plėvelės (tokios kaip epitaksiniai sluoksniai ant ALN/Si kompozicinių substratų) gali būti pasiekiami naudojant CVD (cheminio garų nusėdimo) technologiją, pagerinant prietaiso patikimumą.

4. Proceso suderinamumas

Suderinamas su silicio procesu: SiO₂ izoliacijos sluoksnis gali būti suformuotas per šiluminę oksidaciją, kurią lengva integruoti silicio pagrindu pagamintus proceso įtaisus, tokius kaip MOSFET.

OHMIC kontaktų optimizavimas: daugiasluoksnio metalo (pvz., Ni/Ti/Pt) lydinio proceso naudojimas, sumažinkite kontaktinio pasipriešinimo (pvz., Ni/Si/Al struktūros kontaktinį atsparumą iki 1,3 × 10^-4 Ω · cm), pagerinkite prietaiso veikimą.

5. Taikymo scenarijai

Galios elektronika: naudojamas aukštos įtampos Schottky diodams (SBD), IGBT moduliams ir kt. Gaminti, palaikant aukštus perjungimo dažnius ir mažus nuostolius.

RF įrenginiai: tinkami 5 g ryšių bazinėms stotyse, radarams ir kitiems aukšto dažnio scenarijams, tokiems kaip „Algan/Gan HEMT“ įrenginiai.

„Vetek Semiconductor“ nuolat siekia aukštesnės kristalų kokybės ir apdorojimo kokybės, kad patenkintų klientų poreikius. Šiuo metu,4 coliųir6 coliųproduktai yra ir8 coliųProduktai kuriami.

Pusiau išleidimo SiC substrato pagrindinių produktų specifikacijos:

Pusiautaringos SiC substrato kristalų kokybės specifikacijos:

4h pusiau izoliacinis SiC substrato aptikimo metodas ir terminija:
