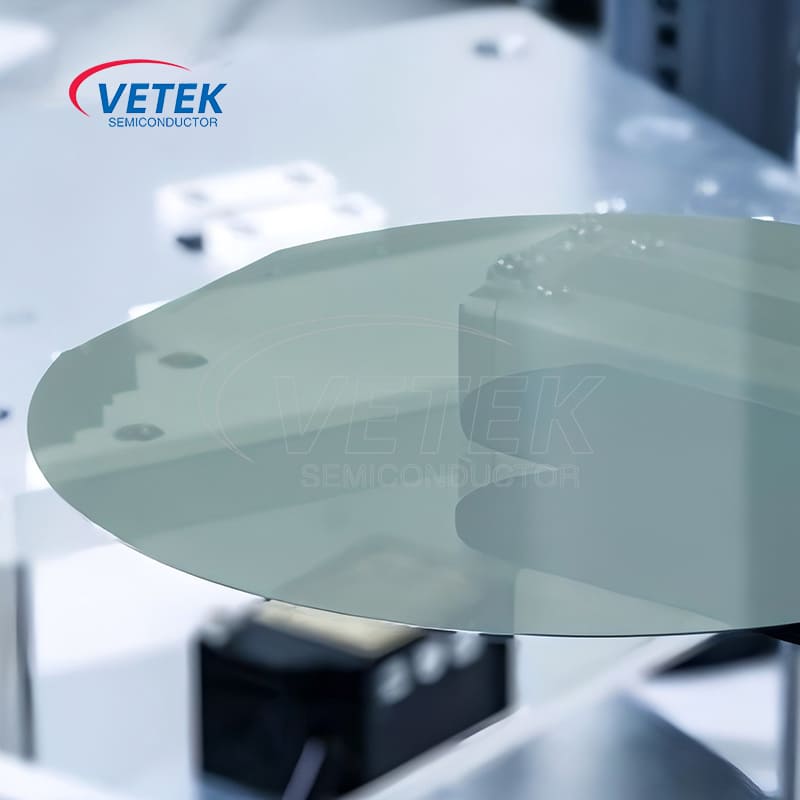

4H N tipo sic substratas

Tai puslaidininkis4H N tipo sic substratasgaminiai pasižymi puikiomis elektrinėmis, šiluminėmis ir mechaninėmis savybėmis, todėl šis gaminys plačiai naudojamas apdorojant puslaidininkinius įrenginius, kuriems reikalinga didelė galia, aukštas dažnis, aukšta temperatūra ir didelis patikimumas.

4H N tipo SiC gedimo elektrinio lauko stipris siekia 2,2-3,0 MV/cm. Ši gaminio savybė leidžia gaminti mažesnius įrenginius, galinčius valdyti didesnę įtampą, todėl mūsų 4H N tipo SiC substratas dažnai naudojamas MOSFET, Schottky ir JFET gamybai.

4H N tipo SiC plokštelės šilumos laidumas yra apie 4,9 W/cm · K, o tai padeda efektyviai išsklaidyti šilumą, sumažinti šilumos kaupimąsi, prailginti įrenginio tarnavimo laiką ir tinka naudoti naudojant didelį galios tankį.

Be to, Vetek Semiconductor 4H N-type SiC Wafer gali turėti stabilų elektroninį veikimą esant iki 600°C temperatūrai, todėl jis dažnai naudojamas aukštos temperatūros jutikliams gaminti ir yra labai tinkamas ekstremalioms aplinkoms.

Auginant silicio karbido epitaksinį sluoksnį ant n tipo silicio karbido substrato, silicio karbido homoepitaksinis vaflis gali būti dar labiau paverčiamas tokiais maitinimo įtaisais kaip SBD, MOSFET, IGBT ir kt. -Poweros perdavimas ir transformacija ir kt.

„Vetek Semiconductor“ ir toliau siekia aukštesnės kristalų kokybės ir apdorojimo kokybės, kad patenkintų klientų poreikius. Šiuo metu yra tiek 6 colių, tiek 8 colių produktai. Toliau pateikiami pagrindiniai 6 ir 8 colių SiC substrato produkto parametrai:

6 lnch N tipo SiC substratas PAGRINDINĖS PRODUKTO SPECIFIKACIJOS:

8 lnch N tipo SiC substratas PAGRINDINĖS PRODUKTO SPECIFIKACIJOS:

4H N tipo SiC substrato aptikimo metodas ir terminija:
