Monokristalinio silicio tiglis
  • Monokristalinio silicio tiglisMonokristalinio silicio tiglis

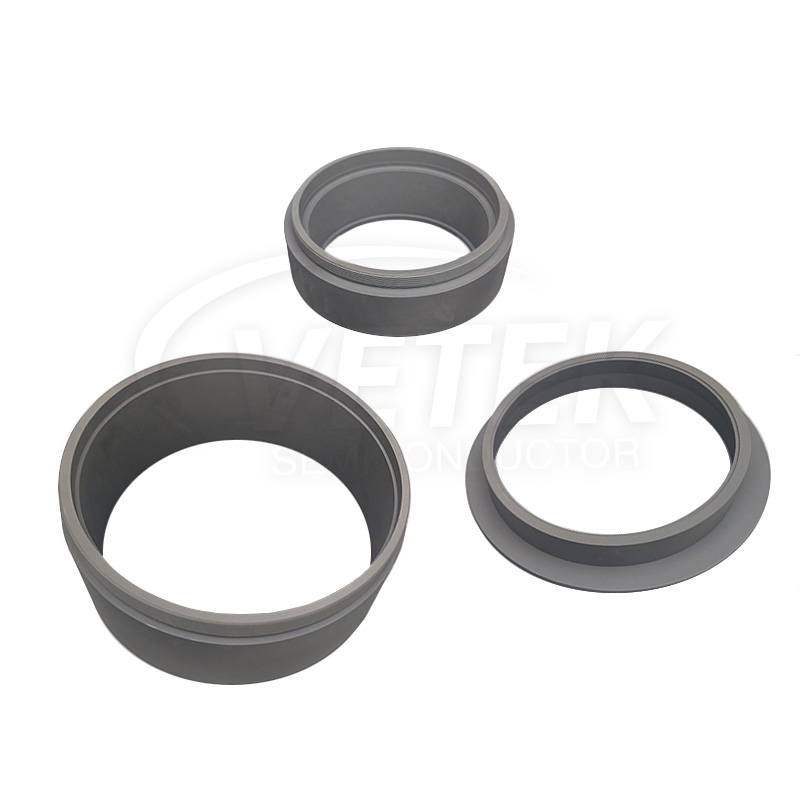

Monokristalinio silicio tiglis

Monokristalinės silicio krosnies šiluminis laukas naudoja grafitą kaip tiglį, o šildytuvo, kreipiamojo žiedo, laikiklio ir puodų laikiklio, pagaminto iš izostatinio paspausto grafito, naudojamas grafito tiglio stiprumas ir grynumas. „Vetek Semiconductor“ gamina tiglį monokristaliniam silicio, ilgo gyvenimo, didelio grynumo, kviečiamam pasikonsultuoti su mumis.

Cz (czochralski) metodu vienas kristalas auginamas, kai monokristalinė sėkla liečiasi su išlydytu polikristaliniu siliciu. Sėkla pamažu traukiama aukštyn, kol pasukama lėtai. Šiame procese naudojama nemažai grafito dalių, todėl tai yra metodas, kuriame naudojamas didžiausias grafito komponentų kiekis silicio puslaidininkių gamyboje.


representation of a silicon single-crystal manufacturing furnace based on the CZ method

Dešiniame paveikslėlyje pateikiamas silicio vieno kristalo gamybos krosnies schema, remiantis CZ metodu.


„Vetek“ puslaidininkio tiglis monokristaliniam siliciui suteikia stabilią ir kontroliuojamą aplinką, lemiamą tikslų puslaidininkių kristalų susidarymą. Jie padeda auginti monokristalinius silicio luitus, naudojant pažangias technikas, tokias kaip Czochralski procesas ir plūduriuojančios zonos metodai, kurie yra gyvybiškai svarbūs gaminant aukštos kokybės medžiagas elektroniniams prietaisams.


Sukurtas dėl išskirtinio šiluminio stabilumo, cheminės korozijos atsparumo ir minimalios šiluminės išsiplėtimo, šie tipas užtikrina ilgaamžiškumą ir tvirtumą. Jie yra skirti atlaikyti atšiaurią cheminę aplinką nepakenkiant struktūriniam vientisumui ar našumui, taip pratęsdami tiglio gyvenimo trukmę ir išlaikant nuoseklų našumą per ilgą laiką.


Unikali „Vetek“ puslaidininkių tiriamųjų kompozicija monokristaliniam siliciui leidžia jiems ištverti ekstremalias aukštos temperatūros perdirbimo sąlygas. Tai garantuoja išskirtinį šiluminį stabilumą ir grynumą, kurie yra labai svarbūs puslaidininkių apdorojimui. Kompozicija taip pat palengvina efektyvų šilumos perdavimą, skatinant vienodą kristalizaciją ir sumažinant šiluminius gradientus silicio lydyme.


Mūsų SIC dangos pastabos pranašumai:


Pagrindinė medžiagos apsauga: TheCVD SIC dangaEpitaksinio proceso metu veikia kaip apsauginis sluoksnis, efektyviai apsaugodamas bazinę medžiagą nuo erozijos ir pažeidimų, kuriuos sukelia išorinė aplinka. Ši apsauginė priemonė labai prailgina įrangos tarnavimo laiką.

Puikus šilumos laidumas: Mūsų CVD SIC danga turi puikų šilumos laidumą, efektyviai perkeldama šilumą iš pagrindinės medžiagos į dangos paviršių. Tai padidina šiluminio valdymo efektyvumą epitaksijos metu, užtikrinant optimalią įrangos darbo temperatūrą.

Patobulinta filmo kokybė: CVD SIC danga suteikia plokščią ir vienodą paviršių, sukurdama idealų pagrindą plėvelės augimui. Tai sumažina trūkumus, atsirandančius dėl grotelių neatitikimo, padidina epitaksialinės plėvelės kristališkumą ir kokybę ir galiausiai pagerina jo našumą ir patikimumą.


Pasirinkite mūsų „SiC“ dengimo stoties, atsižvelgiant į savo epitaksinių vaflių gamybos poreikius, ir naudosite padidintą apsaugą, pranašesnį šilumos laidumą ir patobulintą plėvelės kokybę. Pasitikėkite novatoriškais „Vetek Semiconductor“ sprendimais, kurie skatina jūsų sėkmę puslaidininkių pramonėje.

„Veteksemi“ tiglis monokristalinėms silicio gamybos parduotuvėms:

VeTekSemi Crucible for Monocrystalline Silicon Production shops

Hot Tags: Monokristalinio silicio tiglis
