Trijų žiedų grafito tiglis

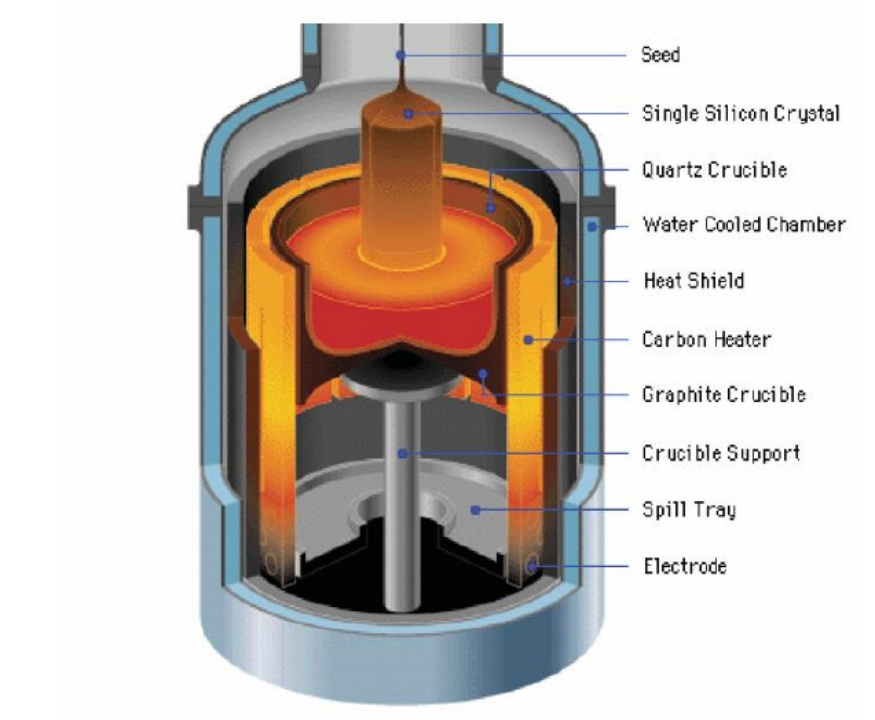

„Vetek“ puslaidininkio trijų žiedų grafito tiglis, skirtas monokristalinio silicio augimo procesui Cz metodu, trijų žiedų struktūros grafito tiglis yra pagamintas iš izostatinės aukšto grynumo grafito medžiagos. Per novatorišką trijų žiedų struktūrą tradicinis integruotas tiglis gali efektyviai išspręsti išmontavimo sunkumus, šiluminės streso koncentraciją ir kitus pramonės skausmo taškus ir yra plačiai naudojamas fotoelektriniuose silicio vafliuose, puslaidininkių vafliuose ir kitose aukščiausios klasės gamybos laukuose.

Pagrindiniai proceso akcentai

1. Ultra-Precision grafito apdorojimo technologija

Medžiagos grynumas: Izostatinio paspausto grafito substrato, kurio pelenų kiekis <5ppm

Struktūrinis stiprinimas: grafiizavus 2200 ℃, lenkimo stipris yra ≥45MPa, o šiluminio išsiplėtimo koeficientas yra ≤4,6 × 10⁻⁶/℃

Paviršiaus apdorojimas: 10–15 μm pirolizinė anglies danga nusėda CVD procesu, siekiant pagerinti atsparumą oksidacijai (svorio netekimas <1,5%/100h@1600℃).

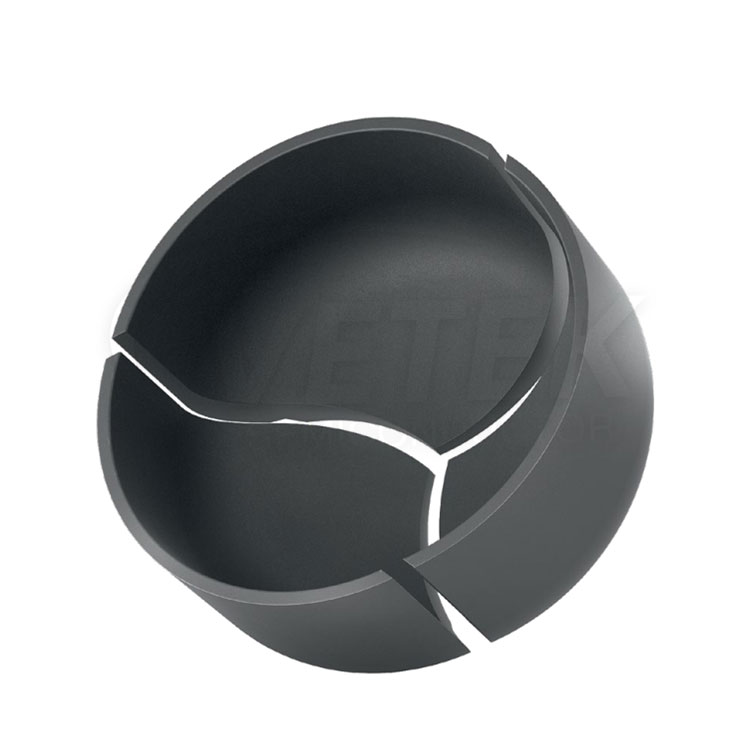

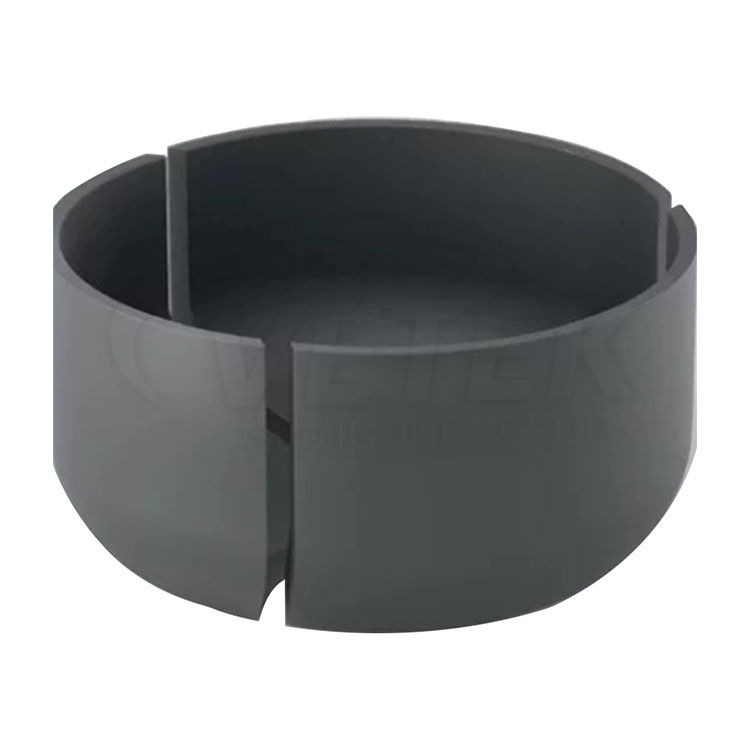

2. Novatoriškas trijų žiedų struktūros dizainas

Modulinė surinkimas: 120 ° „Equiparttion“ trijų lobų struktūra, montavimo ir išmontavimo efektyvumas padidėjo 300%

Streso išleidimo dizainas: Padalinta struktūra efektyviai išsklaido šiluminio išsiplėtimo įtempį ir pratęsia tarnavimo laiką iki daugiau nei 200 ciklų

Tikslus tinkamas: tarpas tarp vožtuvų yra <0,1 mm, o aukštos temperatūros keramikos klijai užtikrina nulinį nulio nutekėjimą silicio lydymosi procese

3. Individualizuotos apdorojimo paslaugos

Palaikymas φ16 "-φ40" viso dydžio pritaikymas, sienos storio tolerancijos valdymas ± 0,5 mm

Norint optimizuoti šiluminio lauko pasiskirstymą, galima pasirinkti 1,83 g/cm³ gradiento tankio struktūrą 1,83 g/cm³

Pateikite pridėtinės vertės procesus, tokius kaip „Boron Nitride Composite“ dangos ir renio metalo kraštų stiprinimas

Tipiškas taikymo scenarijus

Fotoelektros pramonė

Monokristalinis silicio strypo nuolatinis brėžinys: tinkamas G12 didelio dydžio silicio vaflių gamybai, atrama ≥500 kg apkrovos talpa

N tipo „Topcon“ akumuliatorius: ypač maža priemaišų migracija garantuoja mažumos gyvybę> 2ms

Šiluminio lauko atnaujinimas: suderinamas su pagrindiniais vienos kristalų krosnies modeliais (PVI, Ferrotec ir kt.)

Puslaidininkių gamyba

8–12 colių puslaidininkio lygio monokristalinio silicio augimas: atitiks pusiau standartinius 25 klasės švaros reikalavimus

Specialūs dopediniai kristalai: tiksli boro/fosforo pasiskirstymo vienodumo kontrolė

Trečiosios kartos puslaidininkis: suderinamas SIC vieno kristalų paruošimo procesas

Mokslinių tyrimų sritis

Itin ploni silicio vaflių, skirtų kosminių saulės elementų, tyrimai ir plėtra

Naujų kristalų medžiagų augimo testas (germanis, galio arsenidas)

Ribinis parametrų tyrimas (3000 ℃ ypač aukštos temperatūros lydymosi eksperimentas)

Kokybės užtikrinimo sistema

ISO 9001/14001 Dvigubos sistemos sertifikavimas

Pateikite klientų medžiagos bandymo ataskaitą (XRD kompozicijos analizė, SEM mikrostruktūra)

Viso proceso atsekamumo sistema (lazerio žymėjimas + „blockchain“ saugykla)
