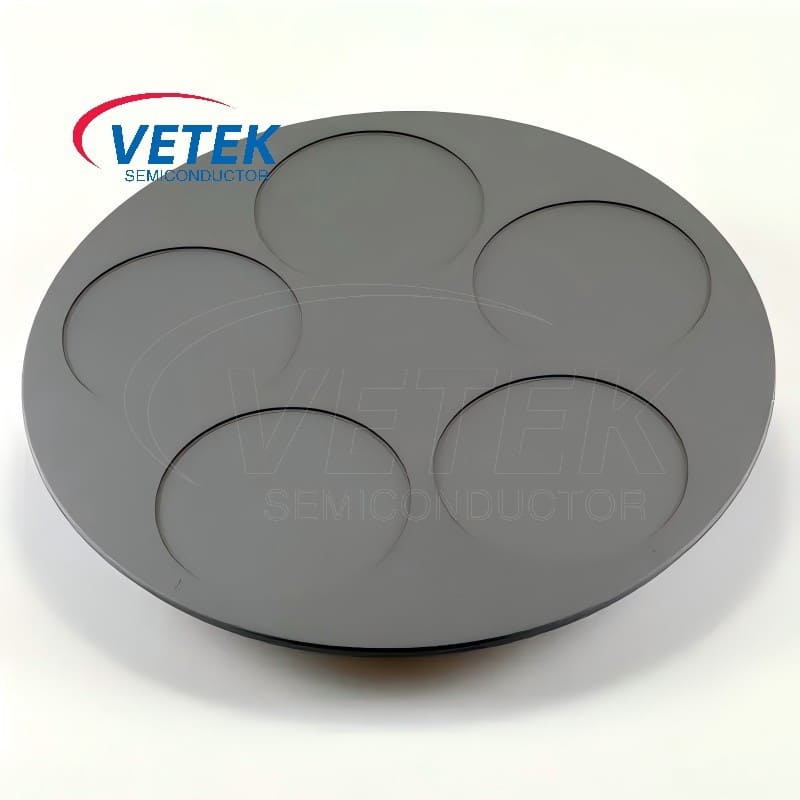

MOCVD SIC dangos pastaba

„Vetek“ puslaidininkis MOCVD SIC danga yra pagamintas iš aukštos kokybėsgrafitas, kuris parenkamas dėl šiluminio stabilumo ir puikaus šilumos laidumo (apie 120-150 W/m·K). Dėl būdingų grafito savybių jis yra ideali medžiaga, atlaikanti atšiaurias sąlygas vidujeMOCVD reaktoriai. Siekiant pagerinti jo veikimą ir pailginti tarnavimo laiką, grafito susceptorius yra kruopščiai padengtas silicio karbido (SiC) sluoksniu.

MOCVD SiC dangos susceptorius yra pagrindinis komponentas, naudojamascheminis nusodinimas garais (CVD)irMetalo organinių cheminių garų nusėdimo (MOCVD) procesai. Pagrindinė jo funkcija yra palaikyti ir šildyti silicio arba silicio karbido (SiC) plokšteles ir užtikrinti vienodą dujų nusėdimą aukštos temperatūros aplinkoje. Tai nepakeičiamas produktas puslaidininkių apdirbime.

MOCVD SIC dangos pastabos pritaikymas puslaidininkių apdorojime:

Vaflių palaikymas ir šildymas:

MOCVD SiC dangos susceptorius ne tik turi galingą palaikymo funkciją, bet ir gali efektyviai šildytiVaferistolygiai, kad būtų užtikrintas cheminio garų nusodinimo proceso stabilumas. Nusodinimo proceso metu didelis SiC dangos šilumos laidumas gali greitai perduoti šilumos energiją į kiekvieną plokštelės vietą, išvengiant vietinio perkaitimo ar nepakankamos temperatūros, taip užtikrinant, kad cheminės dujos gali būti tolygiai nusodinamos ant plokštelės paviršiaus. Šis vienodas kaitinimo ir nusodinimo efektas labai pagerina plokštelių apdorojimo nuoseklumą, todėl kiekvienos plokštelės paviršiaus plėvelės storis tampa vienodas ir sumažėja defektų dažnis, toliau gerinant puslaidininkinių įtaisų gamybos išeigą ir veikimo patikimumą.

Epitaksijos augimas:

ĮMOCVD procesas, SiC dengti nešikliai yra pagrindiniai epitaksijos augimo proceso komponentai. Jie yra specialiai naudojami silicio ir silicio karbido plokštelėms palaikyti ir šildyti, užtikrinant, kad medžiagos, esančios cheminių garų fazėje, būtų tolygiai ir tiksliai nusodinamos ant plokštelės paviršiaus, taip suformuojant aukštos kokybės, be defektų plonos plėvelės struktūras. SiC dangos yra ne tik atsparios aukštai temperatūrai, bet ir išlaiko cheminį stabilumą sudėtingose ​​procesų aplinkose, kad būtų išvengta užteršimo ir korozijos. Todėl SiC padengti nešikliai vaidina gyvybiškai svarbų vaidmenį didelio tikslumo puslaidininkinių prietaisų, tokių kaip SiC maitinimo įtaisai (pvz., SiC MOSFET ir diodai), šviesos diodai (ypač mėlyni ir ultravioletiniai šviesos diodai) ir fotovoltinių saulės elementų, epitaksijos augimo procese.

Galio nitridas (GaN)ir galio arsenido (GaAs) epitaksija:

SiC padengti nešikliai yra nepakeičiamas pasirinkimas auginant GaN ir GaAs epitaksinius sluoksnius dėl puikaus šilumos laidumo ir mažo šiluminio plėtimosi koeficiento. Jų efektyvus šilumos laidumas gali tolygiai paskirstyti šilumą epitaksinio augimo metu, užtikrinant, kad kiekvienas nusodintos medžiagos sluoksnis galėtų tolygiai augti kontroliuojamoje temperatūroje. Tuo pačiu metu mažas SiC šiluminis plėtimasis leidžia jam išlaikyti matmenų stabilumą esant ekstremaliems temperatūros pokyčiams, efektyviai sumažinant plokštelės deformacijos riziką, taip užtikrinant aukštą epitaksinio sluoksnio kokybę ir nuoseklumą. Dėl šios savybės SiC padengti laikikliai yra idealus pasirinkimas gaminant aukšto dažnio, didelės galios elektroninius prietaisus (pvz., GaN HEMT įrenginius) ir optinius ryšius bei optoelektroninius įrenginius (pvz., GaAs pagrindu veikiančius lazerius ir detektorius).
