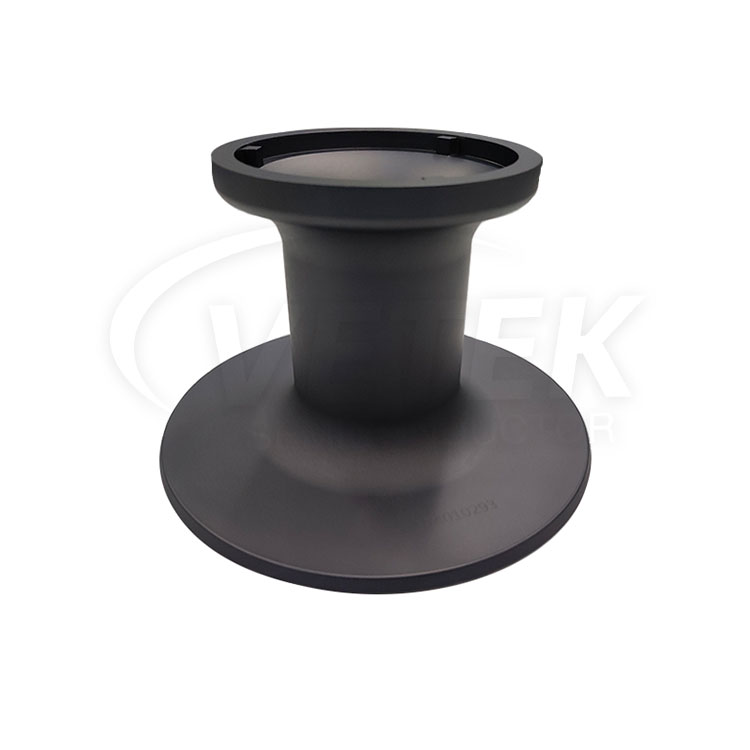

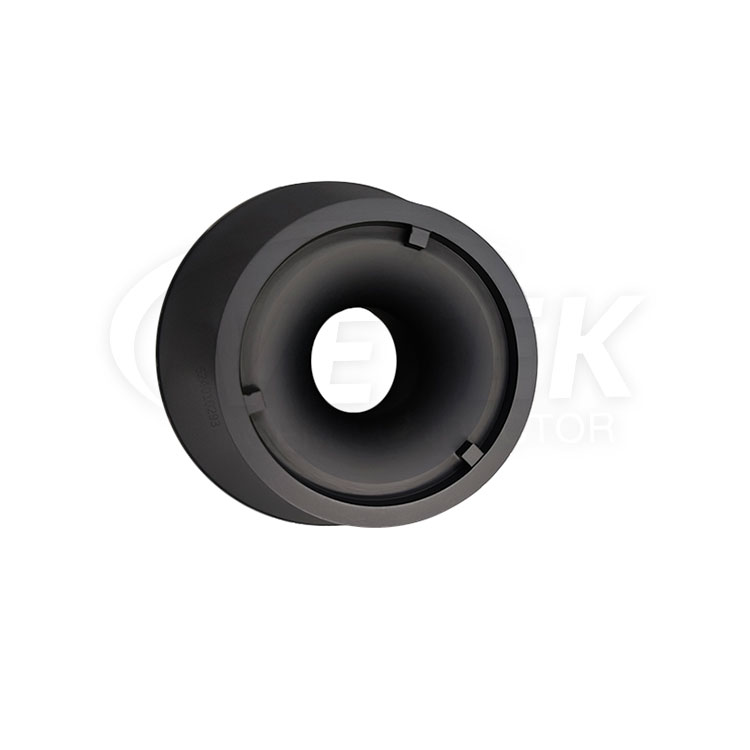

SiC padengtas pjedestalas

Turėdamas ilgametę SiC dengtų grafito dalių gamybos patirtį, „Vetek Semiconductor“ gali tiekti platų SiC dengtų pjedestalų asortimentą. Aukštos kokybės SiC padengtas pjedestalas gali atitikti daugelį pritaikymų, jei reikia, laiku gaukite mūsų internetinę paslaugą apie SiC padengtą pjedestalą. Be toliau pateikto gaminių sąrašo, taip pat galite pritaikyti savo unikalų SiC padengtą pjedestalą pagal savo konkrečius poreikius.

Palyginti su kitais metodais, tokiais kaip MBE, LPE, PLD, MOCVD metodas turi didesnio augimo efektyvumo, geresnio valdymo tikslumo ir santykinai mažų sąnaudų pranašumų ir yra plačiai naudojamas dabartinėje pramonėje. Didėjant puslaidininkinių epitaksinių medžiagų, ypač plataus, paklausaiE Optoelektroninių epitaksinių medžiagų, tokių kaip LD ir LED, asortimentas, labai svarbu priimti naujus įrangos dizainus, kad dar labiau padidintumėte gamybos pajėgumus ir sumažintumėte išlaidas.

Tarp jų grafito padėklas, pakrautas substratu, naudojamu MOCVD epitaksiniam augimui, yra labai svarbi MOCVD įrangos dalis. Grafito padėklas, naudojamas epitaksiniam III grupės nitridų auginimui, siekiant išvengti amoniako, vandenilio ir kitų dujų korozijos ant grafito, paprastai ant grafito padėklo paviršiaus, bus padengtas plonu vienodu silicio karbido apsauginiu sluoksniu.

Medžiagos epitaksinio augimo metu silicio karbido apsauginio sluoksnio vienodumas, konsistencija ir šilumos laidumas yra labai aukšti, o jo tarnavimo laikui keliami tam tikri reikalavimai. „Vetek Semiconductor“ SiC padengtas pjedestalas sumažina grafito padėklų gamybos sąnaudas ir pagerina jų tarnavimo laiką, o tai turi didelį vaidmenį mažinant MOCVD įrangos kainą. SiC dengtas pjedestalas taip pat yra svarbi MOCVD reakcijos kameros dalis, kuri efektyviai pagerina gamybos efektyvumą.

Pagrindinės fizinės CVD SiC dangos savybės:

Pagrindinės fizinės CVD SiC dangos savybės
