Ar žinote apie MOCVD jautrui?

Metalo-organinio cheminio garų nusėdimo (MOCVD) procese superceptorius yra pagrindinis komponentas, atsakingas už vaflių palaikymą ir užtikrinant vienodumą ir tikslią nusėdimo proceso valdymą. Jo medžiagų pasirinkimas ir produkto charakteristikos daro tiesioginę įtaką epitaksinio proceso stabilumui ir produkto kokybei.

MOCVD palaikymas(Metalo-organinis cheminio garų nusėdimas) yra pagrindinis proceso komponentas puslaidininkių gamyboje. Jis daugiausia naudojamas MOCVD (metalo-organinio cheminio garų nusėdimo) procese, siekiant palaikyti ir pašildyti vaflius plonam plėvelės nusėdimui. Supaktoriaus dizainas ir medžiagų pasirinkimas yra labai svarbus galutinio produkto vienodumui, efektyvumui ir kokybei.

Produkto tipas ir medžiagų pasirinkimas:

MOCVD suvokėjo projektavimas ir medžiagų pasirinkimas yra įvairus, paprastai nustatomi pagal proceso reikalavimus ir reakcijos sąlygas.Toliau pateikiami bendri produktų tipai ir jų medžiagos:

SiC dengtas jautrininkas(Silicio karbidas padengtas pastaba):

Aprašymas: Sąmonė su SiC danga su grafito ar kitomis aukštos temperatūros medžiagomis kaip substratas, ir CVD SIC danga (CVD SIC danga) paviršiuje, kad pagerintų jo atsparumą susidėvėjimui ir atsparumui korozijai.

Taikymas: Plačiai naudojamas MOCVD procesuose aukštoje temperatūroje ir labai ėsdinančioje dujų aplinkoje, ypač silicio epitaksijos ir sudėtinio puslaidininkio nusėdime.

TAC padengtos antgalis:

Aprašymas: „TAC“ danga (CVD TAC danga), nes pagrindinė medžiaga turi ypač didelį kietumą ir cheminį stabilumą, ir tinkama naudoti ypač ėsdinančioje aplinkoje.

Taikymas: naudojamas MOCVD procesuose, kuriems reikalingas didesnis atsparumas korozijai ir mechaniniam stiprumui, pavyzdžiui, galio nitrido (GAN) ir galio arsenido (GaAs) nusėdimas.

Silicio karbido padengtas grafito jautrininkas MOCVD:

Aprašymas: substratas yra grafitas, o paviršius padengtas CVD SiC dangos sluoksniu, kad būtų užtikrintas stabilumas ir ilgas tarnavimas aukštoje temperatūroje.

Taikymas: Tinka naudoti tokioje įrangoje kaip „Aixtron MOCVD“ reaktoriai, gaminant aukštos kokybės sudėtines puslaidininkines medžiagas.

EPI palaikymas („Epitaxy“ rėmėjas):

Aprašymas: SPEAPTOR, specialiai sukurtas epitaksiniam augimo procesui, paprastai su SiC danga arba TAC danga, kad padidintų jo šilumos laidumą ir ilgaamžiškumą.

Taikymas: Silicio epitaksijoje ir sudėtinėje puslaidininkių epitaksijoje jis naudojamas vienodam vaflių kaitinimui ir nusėdimui užtikrinti.

Pagrindinis MOCVD suvokimo vaidmuo puslaidininkių apdorojime:

Vaflių atrama ir vienodas šildymas:

Funkcija: „Straipsnis“ naudojamas remti vaflius MOCVD reaktoriuose ir užtikrinti vienodą šilumos pasiskirstymą per indukcinį šildymą ar kitus metodus, kad būtų užtikrintas vienodas plėvelės nusėdimas.

Šilumos laidumas ir stabilumas:

FUNKCIJA: Šilumos laidumas ir šiluminis stabilumo medžiagų stabilumas yra labai svarbus. SiC dengtas jautruotojas ir TAC dengtas jautrininkas gali išlaikyti stabilumą aukštos temperatūros procesuose dėl jų didelio šilumos laidumo ir aukštos temperatūros atsparumo, vengiant plėvelės defektų, kuriuos sukelia nelygi temperatūra.

Atsparumas korozijai ir ilgas gyvenimas:

FUNKCIJA: MOCVD procese suvokėjas yra veikiamas įvairių cheminių pirmtakų dujų. SiC danga ir TAC danga suteikia puikų atsparumą korozijai, sumažina medžiagos paviršiaus ir reakcijos dujų sąveiką ir prailgina jautrininko tarnavimo laiką.

Reakcijos aplinkos optimizavimas:

Funkcija: Naudojant aukštos kokybės jautrius, dujų srautas ir temperatūros laukas MOCVD reaktoriuje yra optimizuoti, užtikrinant vienodą plėvelės nusėdimo procesą ir pagerinant prietaiso išeigą bei našumą. Paprastai jis naudojamas MOCVD reaktorių ir Aixtron MOCVD įrangos jautruose.

Produkto savybės ir techniniai pranašumai：

Didelis šilumos laidumas ir šiluminis stabilumas:

SAVYBĖS: SIC ir TAC dengtose jautruose yra ypač didelis šilumos laidumas, gali greitai ir tolygiai paskirstyti šilumą ir išlaikyti struktūrinį stabilumą aukštoje temperatūroje, kad būtų užtikrintas vienodas vaflių šildymas.

Privalumai: Tinkami MOCVD procesams, kuriems reikalinga tiksli temperatūros kontrolė, pavyzdžiui, epitaksinis sudėtinių puslaidininkių, tokių kaip galio nitridas (GAN) ir galio arsenidas (GaAS), augimas.

Puikus atsparumas korozijai:

SAVYBĖS: CVD SIC danga ir CVD TAC danga turi ypač didelį cheminį inertiškumą ir gali atsispirti korozijai nuo labai korozinių dujų, tokių kaip chloridai ir fluoridai, apsaugodamas jautrininko substratą nuo pažeidimo.

Privalumai: prailginkite jautrininko tarnavimo laiką, sumažinkite priežiūros dažnį ir pagerinkite bendrą MOCVD proceso efektyvumą.

Aukštas mechaninis stiprumas ir kietumas:

Savybės: Didelis SIC ir TAC dangų kietumas ir mechaninis stiprumas leidžia suvokėjui atlaikyti mechaninį įtempį aukštoje temperatūroje ir aukšto slėgio aplinkoje ir išlaikyti ilgalaikį stabilumą ir tikslumą.

Privalumai: ypač tinkami puslaidininkių gamybos procesams, kuriems reikalingas labai tikslumas, pavyzdžiui, epitaksinis augimas ir cheminio garų nusėdimas.

Rinkos taikymo ir plėtros perspektyvos

MOCVD jautriejiyra plačiai naudojami gaminant aukšto lygio šviesos diodus, elektroninius elektroninius įtaisus (tokius kaip GAN pagrįstas hemts), saulės elementas ir kiti optoelektroniniai prietaisai. Didėjant didesnio našumo ir mažesnio energijos suvartojimo puslaidininkių prietaisų paklausai, „MOCVD“ technologija ir toliau tobulėja, skatinant naujoves „Stamper“ medžiagose ir dizainuose. Pavyzdžiui, SIC dangos technologijos, turinčios didesnį grynumą ir mažesnį defektų tankį, kūrimas ir optimizuodamas struktūrinį suvokėjo konstrukciją, kad būtų galima prisitaikyti prie didesnių vaflių ir sudėtingesnių daugiasluoksnių epitaksinių procesų.

„Vetek Semiconductor Technology Co., Ltd“ yra pirmaujanti pažangių dangų medžiagų tiekėja puslaidininkių pramonei. Mūsų įmonė orientuojasi į pažangiausių pramonės sprendimų kūrimą.

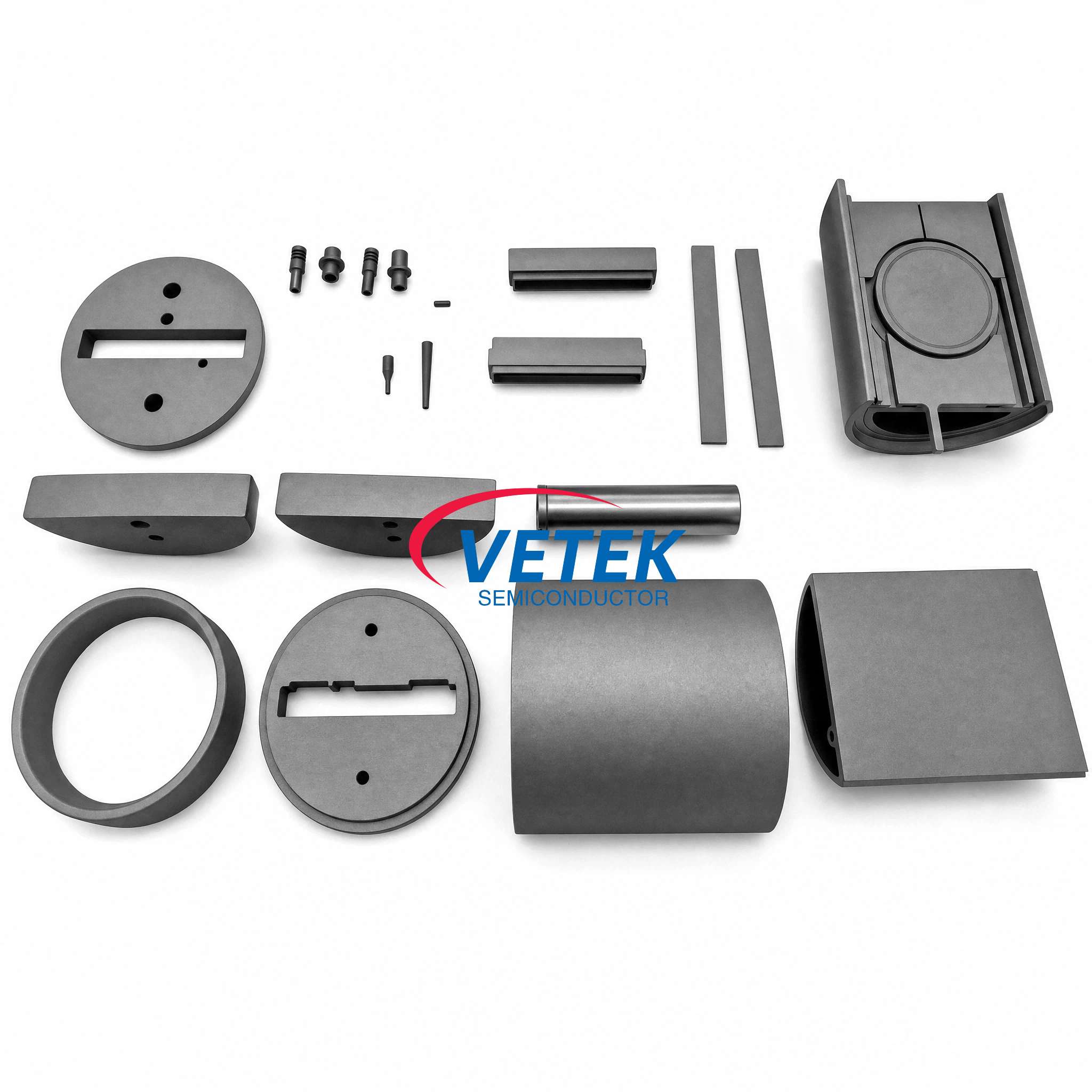

Pagrindiniai mūsų produktų pasiūlymai yra CVD silicio karbido (SIC) dangos, tantalum karbido (TAC) dangos, birių sic, sic milteliai ir didelio grynumo sic medžiagos, sic dengtas grafito suvokėjas, išankstiniai žiedai, TAC padengtas diversion žiedas, pusmėnulio dalys ir kt., Purtas yra mažesnis nei 5ppm, gali patenkinti kliento reikalavimus.
