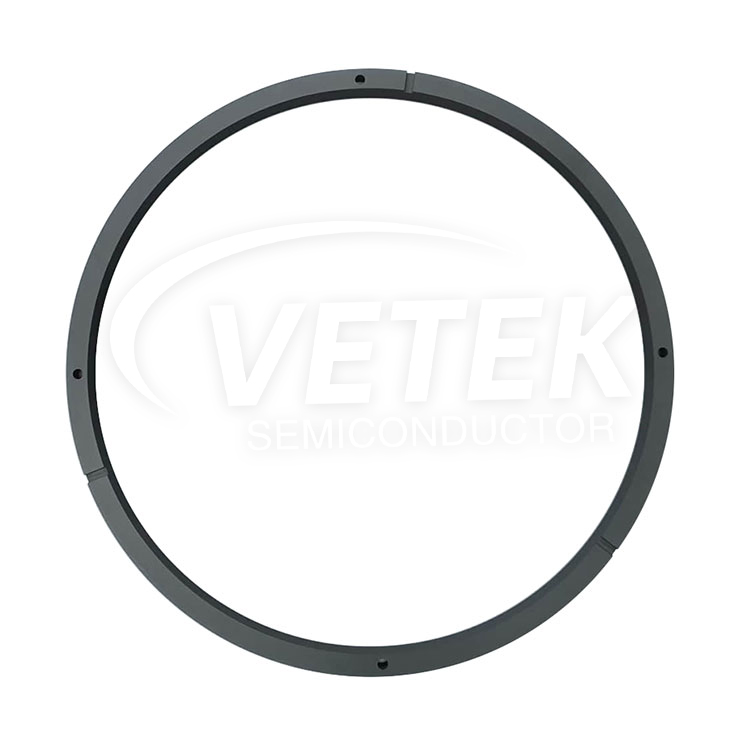

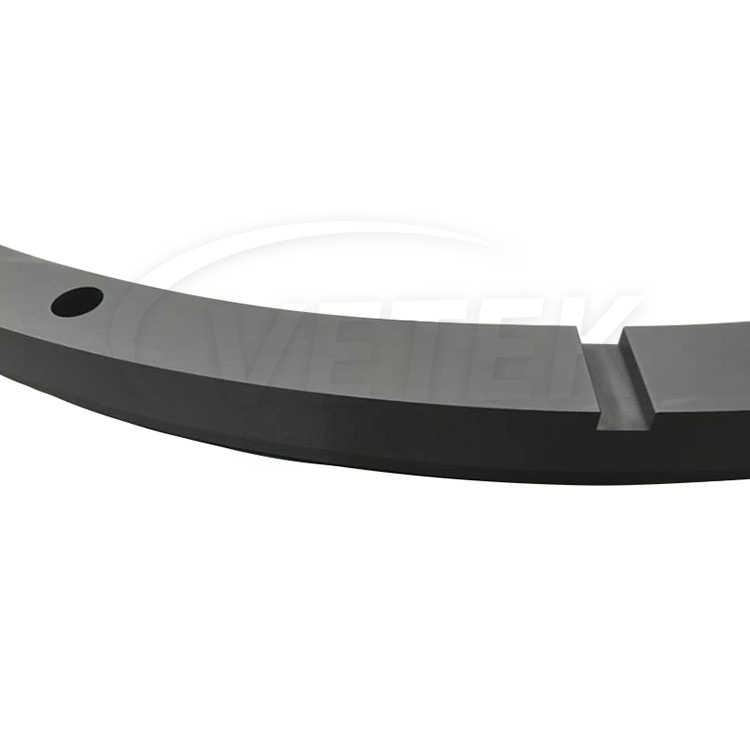

Turėdamas patirties CVD SIC dangos gamyboje, „Vetek Semiconductor“ išdidžiai pristato „Aixtron Sic“ dangos kolektoriaus dugną, centrą ir viršų. Šie SIC dangos kolektoriaus dugnas sukonstruotas naudojant aukšto grynumo grafitą ir padengtas CVD SIC, užtikrinant priemaišą žemiau 5ppm. Nesivaržykite susisiekti su mumis, jei norite gauti daugiau informacijos ir užklausų.

„Vetek Semiconductor“ yra gamintojas, pasiryžęs pateikti aukštos kokybėsCVD TAC dangair CVD SIC dangos kolekcionierius dugno ir glaudžiai bendradarbiaukite su „Aixtron“ įranga, kad patenkintų mūsų klientų poreikius. Nesvarbu, ar tai proceso optimizavimas, ar naujų produktų kūrimas, mes esame pasirengę suteikti jums techninę paramą ir atsakyti į visus iškilusius klausimus.

Produkto pagrindinė funkcija

Proceso stabilumo garantija

Temperatūros gradiento kontrolė: ±1,5℃/cm@1200℃


Srauto lauko optimizavimas: Specialus kanalo dizainas sukuria reakcijos dujų pasiskirstymo vienodumą iki 92,6%


Įrangos apsaugos mechanizmas

Dviguba apsauga:


Šiluminio smūgio buferis: atlaikykite 10 ℃/s greito temperatūros pokytis


Dalelių perėmimas: gaudymas> 0,3 μm nuosėdų dalelės


Pažangiausios technologijos srityje

Taikymo kryptis
Konkretūs proceso parametrai
Kliento vertė
IGBT laipsnis
10^17/cm³ dopingo vienodumas  Derlius padidėjo 8–12%
5G RF įrenginys
Paviršiaus šiurkštumas <0,15 nm RA
Vežėjo mobilumas padidėjo 15%
PV HJT įranga  Anti-PID senėjimo testas> 3000 ciklų
Įrangos priežiūros ciklas pratęstas iki 9000 valandų

Viso proceso kokybės kontrolė

Gamybos atsekamumo sistema

Žaliavų šaltinis: Tokai/Toyo grafitas iš Japonijos, SGL grafitas iš Vokietijos

Skaitmeninis dvynių stebėjimas: kiekvienas komponentas yra suderintas su nepriklausomu proceso parametrų duomenų baze


Taikymo scenarijus:

Trečiosios kartos puslaidininkių gamyba

Scenarijus: 6 colių SiC epitaksinis augimas (100–150 μm storio valdymas)

Suderinamas modelis: „Aixtron G5 WW/CRUS II“




Naudojant „Aixtron SiC“ dengtą kolektoriaus viršutinę dalį, kolektorių centrą ir SIC dengtą kolektorių, galima pasiekti šiluminį valdymą ir cheminę apsaugą puslaidininkių gamybos procesuose, plėvelės augimo aplinka gali būti optimizuota, o plėvelės kokybę ir konsistenciją galima pagerinti. Šių komponentų derinys „Aixtron“ įrangoje užtikrina stabilias proceso sąlygas ir efektyvią puslaidininkių gamybą.

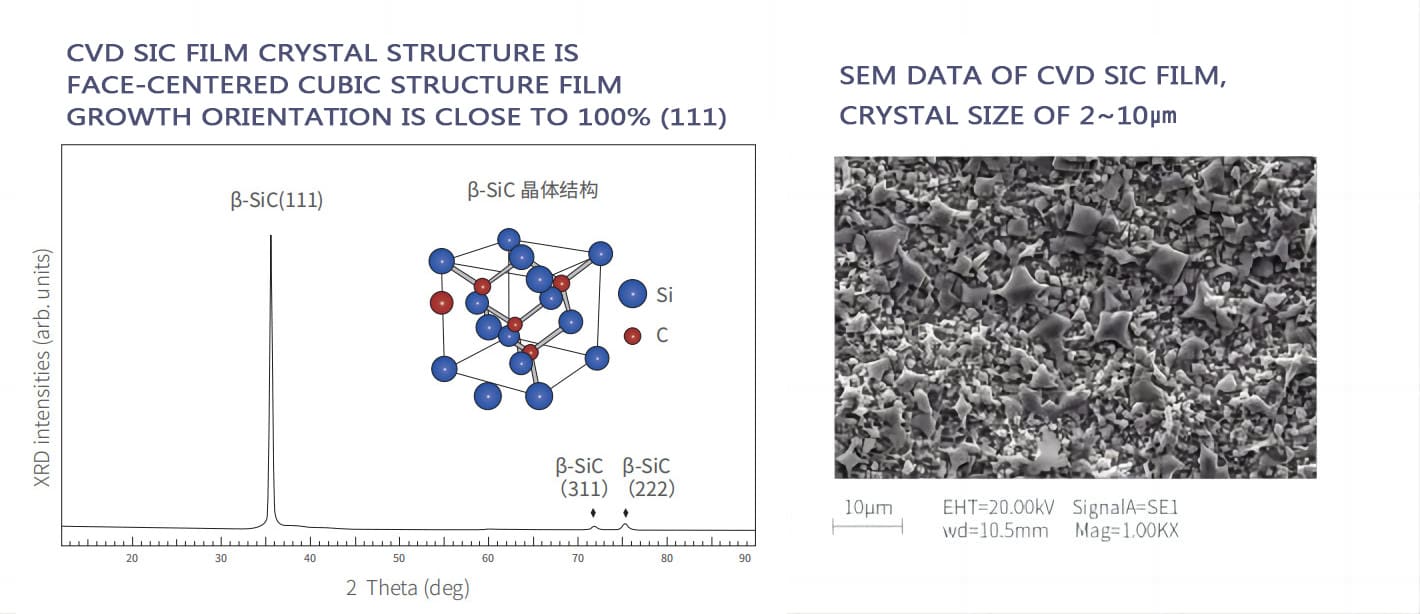

CVD SIC plėvelės SEM duomenys

SEM DATA OF CVD SIC FILM


Pagrindinės fizinės CVD SIC dangos savybės:

Pagrindinės fizinės CVD SIC dangos savybės
Nuosavybė Tipinė vertė
Kristalų struktūra FCC β fazės polikristalinė, daugiausia (111) orientuota
Tankis 3,21 g/cm³
Kietumas 2500 „Vickers“ kietumas (500 g apkrova)
Grūdų dydis 2 ~ 10 mm
Cheminis grynumas 99.9995%
Šilumos talpa 640 j · kg-1· K-1
Sublimacijos temperatūra 2700 ℃
Lenkimo jėga 415 MPA RT 4 taškų
Youngo modulis 430 GPA 4pt Bend, 1300 ℃
Šilumos laidumas 300W · m-1· K-1
Šilumos išsiplėtimas (CTE) 4,5 × 10-6K-1

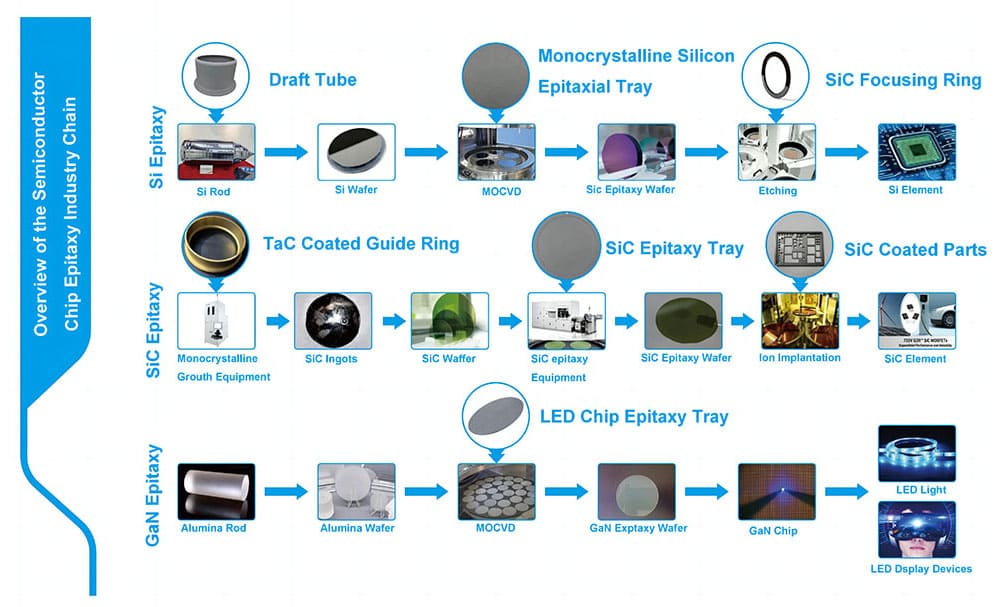

Puslaidininkio apžvalga „Chip Epitaxy“ pramonės grandinė
