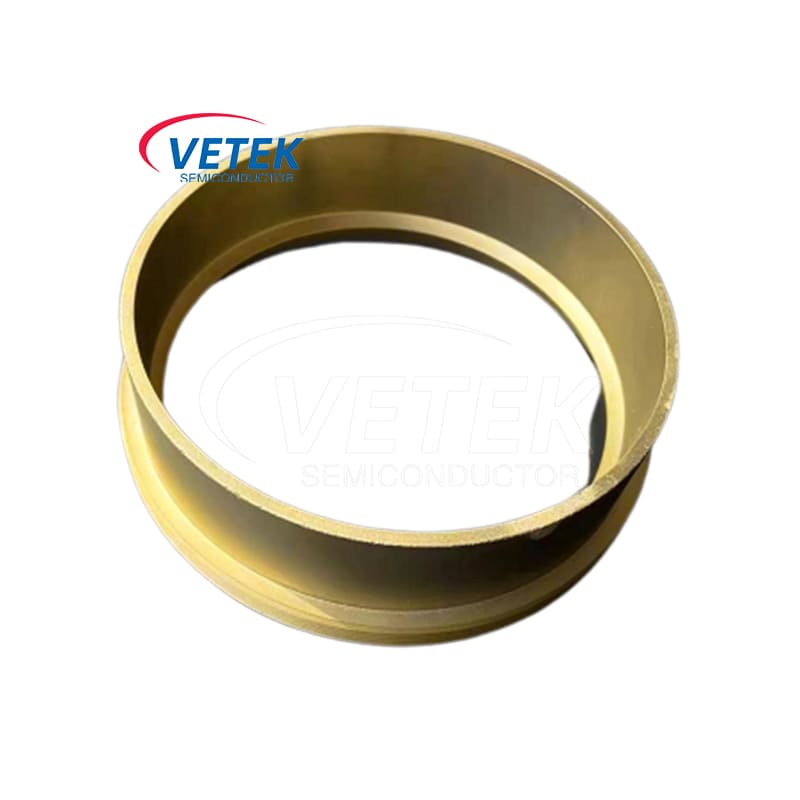

TAC padengtas žiedas PVT augimui SiC pavieniui kristalui

Šiuo metu SIC galios įtaisai tampa vis populiaresni, todėl susijęs puslaidininkių įrenginių gaminimas yra svarbesnis, o SIC savybės turi būti patobulintos. SIC yra puslaidininkio substratas. Kaip nepakeičiama SIC prietaisų žaliava, kaip efektyviai gaminti SiC kristalą, yra viena iš svarbių temų. Augant SiC kristalui PVT (fizinio garų pernešimo) metodu, VETEK puslaidininkio TAC dengtas žiedas, skirtas PVT augimui, vaidina SiC vieno kristalo PVT augimą. Po kruopštaus projektavimo ir gamybos šis TAC padengtas žiedas suteikia puikų našumą ir patikimumą, užtikrinantį, kad būtų efektyvumas ir stabilumasSiC kristalų augimasprocesas.

Tantalo karbido (TAC) danga sulaukė dėmesio dėl aukšto lydymosi taško iki 3880 ° C, puikus mechaninis stiprumas, kietumas ir atsparumas šiluminiams smūgiams, todėl tai yra patraukli alternatyva sudėtinio puslaidininkių epitaksijos procesams.

TAC padengtas žiedasProdukto savybės

I) Aukštos kokybės TAC dangos medžiaga, sujungta su grafito medžiaga

TAC padengtas žiedas, skirtas SiC vieno kristalo PVT augimui, naudojant aukštos kokybės SGL grafito medžiagą kaip substratą, jis turi gerą šilumos laidumą ir ypač aukštą medžiagų stabilumą. CVD TAC danga suteikia neporą paviršių. Tuo pačiu metu kaip dangos medžiaga naudojama aukšto grynumo CVD TAC (tantalum karbidas), kuri turi ypač didelį kietumą, lydymosi tašką ir cheminį stabilumą. TAC danga gali išlaikyti puikų aukštos temperatūros (paprastai iki 2000 ℃ ar daugiau) ir labai ėsdinančios SiC kristalų augimo aplinkos, naudojant PVT metodą, veiksmingai atspindi chemines reakcijas ir fizinę eroziją.SiC augimas, labai prailginkite dangos žiedo tarnavimo laiką ir sumažinkite įrangos priežiūros išlaidas ir prastovą.

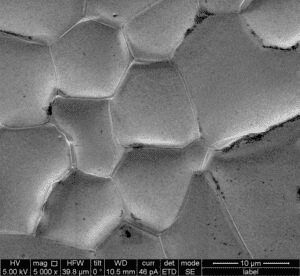

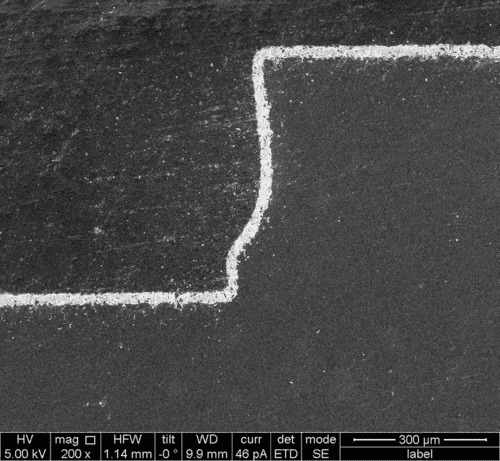

10 µm 300 μm

TAC dangasu dideliu kristališkumu ir puikiu vienodumu

Ii) Tikslus dangos procesas

Pažangios „Vetek Semiconductor“ CVD dangos proceso technologija užtikrina, kad TAC danga yra tolygiai ir tankiai padengta žiedo paviršiuje. Dangos storis gali būti tiksliai kontroliuojamas esant ± 5UM, užtikrinant vienodą temperatūros lauko ir oro srauto lauko pasiskirstymą kristalų augimo proceso metu, kuris yra palankus aukštos kokybės ir didelio dydžio SIC kristalų augimui.

Bendras dangos storis yra 35 ± 5UM, taip pat galime ją pritaikyti pagal jūsų reikalavimus.

(Iii) Puikus aukštos temperatūros stabilumas ir šiluminio smūgio atsparumas

Aukštos temperatūros aplinkoje PVT metodas, TAC dengtas žiedas, skirtas SiC vieno kristalo PVT augimui, rodo puikų šiluminį stabilumą.

Atsparumas H2, NH3, SIH4, SI

Ypač didelis grynumas, siekiant užkirsti kelią proceso užterštumui

Didelis atsparumas šiluminiams smūgiams, kai greitesni veikimo ciklai

Jis gali atlaikyti ilgalaikę aukštos temperatūros kepimą be deformacijos, įtrūkimo ar dengimo skaldos. SiC kristalų augimo metu temperatūra dažnai keičiasi. „Vetek Semiconductor“ TAC padengtas žiedas, skirtas SiC vieno kristalo PVT augimui, turi puikų atsparumą šiluminiam smūgiui ir gali greitai prisitaikyti prie sparčių temperatūros pokyčių, nepažeidžiant ir nepažeidžiant. Dar labiau pagerinkite gamybos efektyvumą ir produkto kokybę.

„Vetek Semiconductor“ puikiai supranta, kad skirtingi klientai turi skirtingą PVT SiC kristalų augimo įrangą ir procesus, todėl jis teikia pritaikytas paslaugas TAC padengtam žiedui, skirtu PVT augimui iš SiC vieno kristalo. Nesvarbu, ar tai yra žiedo korpuso dydžio specifikacijos, dangos storis ar specialūs našumo reikalavimai, mes galime pritaikyti jį pagal jūsų reikalavimus, kad užtikrintume, jog produktas puikiai atitinka jūsų įrangą ir apdoroja, pateikdami jums labiausiai optimizuotą sprendimą.

TAC dangos fizinės savybės

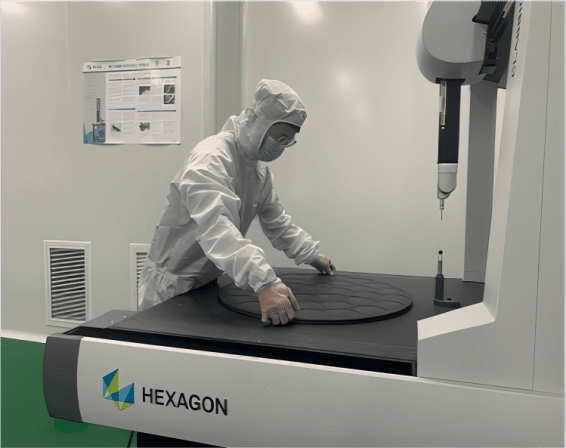

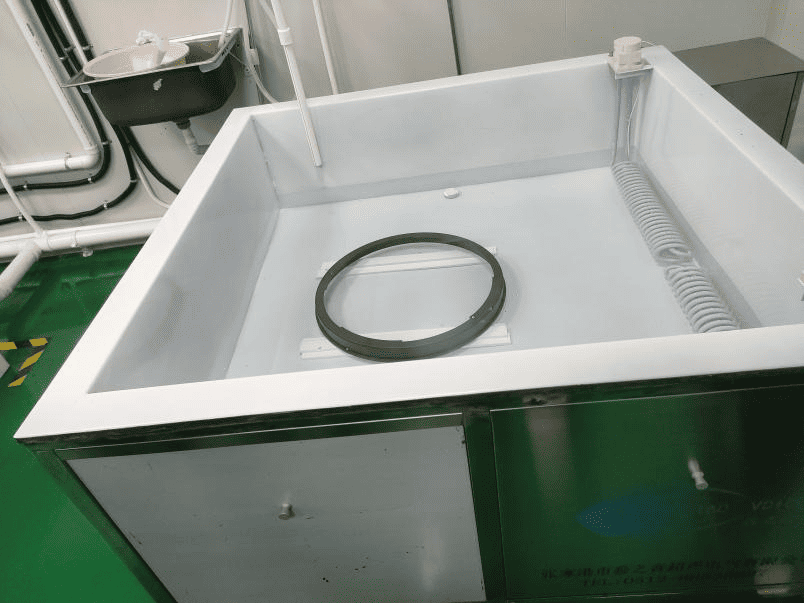

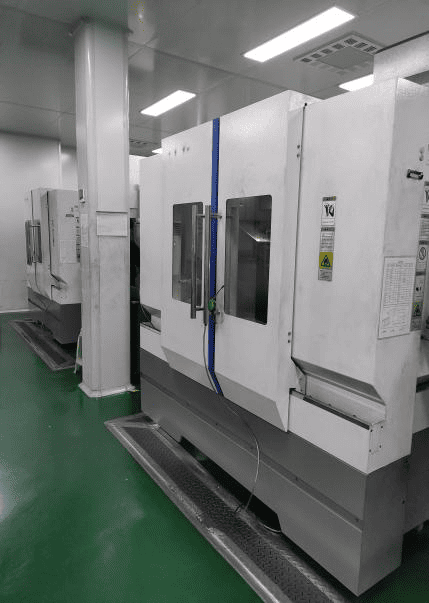

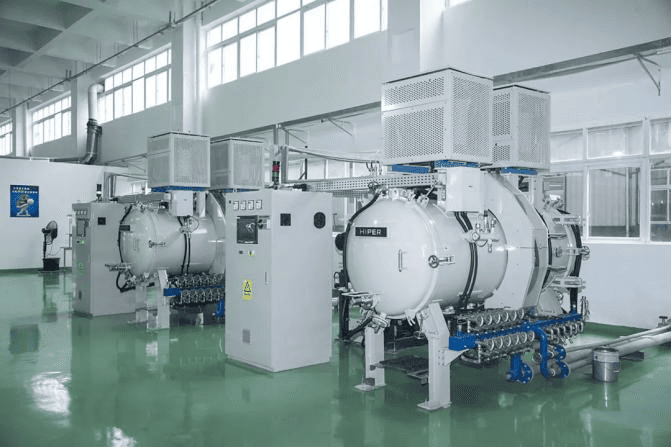

IT puslaidininkisTAC padengtas žiedas Gamybos parduotuvės
