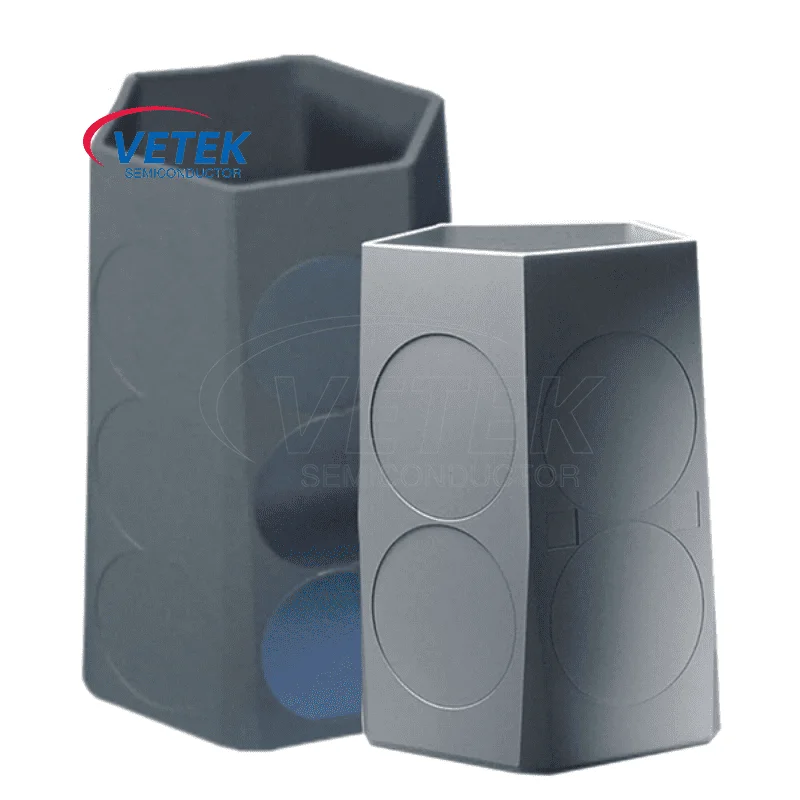

CVD SIC padengtas statinės suvokėjas

„Vetek“ puslaidininkių CVD SIC dengtas statinės stoties jautrumas yra pritaikytas epitaksiniams procesams puslaidininkių gamyboje ir yra idealus pasirinkimas tobulinant produkto kokybę ir derlių. Ši SiC dangos grafito suvokimo bazė priima kietą grafito struktūrą ir tiksliai padengta SiC sluoksniu CVD procesu, todėl jis turi puikų šilumos laidumą, atsparumą korozijai ir aukštai temperatūrai, ir gali veiksmingai susidoroti su atšiauria aplinka epitaksinio augimo metu.

Produkto medžiaga ir struktūra

CVD SIC statinės suvokėjas yra baržos formos atramos komponentas, suformuotas dengdamas silicio karbidą (SIC) ant grafito matricos paviršiaus, kuris daugiausia naudojamas substratams (tokiems kaip SI, SIC, Gan yderiai), esančiuose CVD/MOCVD įrangoje ir suteikia vienodą šiluminį lauką aukštomis temperatūromis.

Statinės struktūra dažnai naudojama tuo pačiu metu apdorojant kelis vaflius, siekiant pagerinti epitaksinio sluoksnio augimo efektyvumą, optimizuojant oro srauto pasiskirstymą ir šiluminį lauko vienodumą. Projekte turėtų būti atsižvelgiama į dujų srauto kelio ir temperatūros gradiento valdymą.

Pagrindinės funkcijos ir techniniai parametrai

Šiluminis stabilumas: norint išvengti deformacijos ar šiluminio įtempio įtrūkimo, būtina palaikyti struktūrinį stabilumą aukštos temperatūros aplinkoje.

Cheminė inercija: SiC danga turi atsispirti korozinių dujų (tokių kaip H₂, HCl) ir metalinių organinių likučių erozijai.

Šiluminis vienodumas: Temperatūros pasiskirstymo nuokrypis turėtų būti kontroliuojamas ± 1%, kad būtų užtikrintas epitaksinio sluoksnio storis ir dopingo vienodumas.

Techninių reikalavimų padengimas

Tankis: visiškai uždenkite grafito matricą, kad būtų išvengta dujų įsiskverbimo, dėl kurio atsiranda matricos korozija.

Ryšio stiprumas: norint išvengti dangos lupimo, reikia išlaikyti aukštos temperatūros ciklo bandymą.

Medžiagos ir gamybos procesai

Dangos medžiagos pasirinkimas

3C-SIC (β-SIC): Kadangi jo šiluminio išsiplėtimo koeficientas yra arti grafito (4,5 × 10⁻⁶/℃), jis tapo pagrindine dangos medžiaga, turinti didelį šilumos laidumą ir šiluminio smūgio atsparumą.

Alternatyva: TAC danga gali sumažinti nuosėdų užteršimą, tačiau procesas yra sudėtingas ir brangus.

Dengimo paruošimo metodas

Cheminis garų nusėdimas (CVD): pagrindinė technika, kuri dujų reakcija nusodina SIC ant grafito paviršių. Danga yra tanki ir stipriai jungiasi, tačiau trunka ilgai ir reikalauja apdoroti toksines dujas (tokias kaip SIH₄).

Įterpimo metodas: Procesas yra paprastas, tačiau dangos vienodumas yra prastas, todėl norint pagerinti tankį, reikia atlikti gydymą.

Rinkos būklė ir lokalizacijos pažanga

Tarptautinė monopolija

Nyderlandų „Xycard“, Vokietijos SGL, Japonijos „Toyo Carbon“ ir kitos įmonės užima daugiau nei 90% viso pasaulio akcijų, kurios pirmauja aukščiausios klasės rinkoje.

Namų technologinis proveržis

„SemixLab“ atitiko tarptautinius dengimo technologijų standartus ir sukūrė naujas technologijas, kad veiksmingai užkirstų kelią dangai nukristi.

Grafito medžiagoje mes giliai bendradarbiaujame su SGL, Toyo ir pan.

Tipinis taikymo atvejis

Gan epitaksinis augimas

Nešiokite safyro substratą MOCVD įrangoje, kad gautumėte LED ir RF prietaisų (pvz., „Hemts“), kad atlaikytų NH₃ ir TMGA atmosferą 12.

SIC galios įtaisas

Remiantis laidus SiC substratas, epitaksinis augimo sic sluoksnis, kad būtų galima gaminti aukštos įtampos prietaisus, tokius kaip MOSFET ir SBD, reikia daugiau nei 500 ciklų, kurių bazinis laikas yra 17.

CVD SIC dangos plėvelės kristalų struktūros SEM duomenys:

Pagrindinės fizinės CVD SIC dangos savybės:

IT puslaidininkis CVD SIC padengtos statinės „Strepastor“ parduotuvės:
