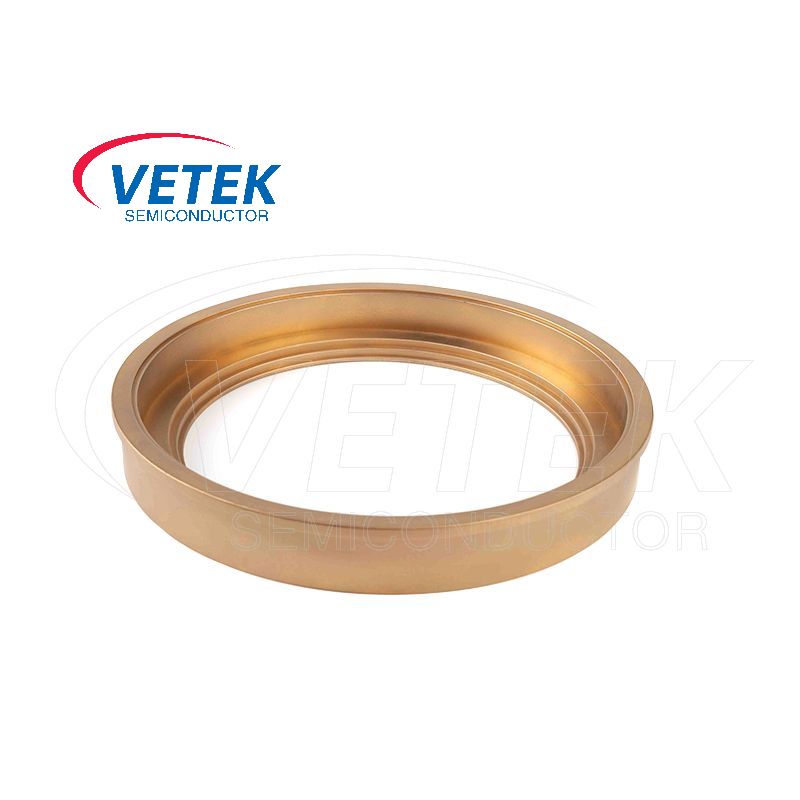

CVD TAC dangos vaflių laikiklis

Puslaidininkių gamybos proceso metu „Vetek“ puslaidininkiųCVD TAC dangos vaflių laikiklisyra dėklas, naudojamas vafliams nešiotis. Šis produktas naudoja cheminio garų nusėdimo (CVD) procesą, kad padengtų TAC dangos sluoksnį ant paviršiaus paviršiausVaflių nešiklio substratas. Ši danga gali žymiai pagerinti vaflių nešiklio oksidaciją ir korozijos atsparumą korozijai, tuo pačiu sumažinant dalelių užteršimą perdirbant. Tai yra svarbus puslaidininkių apdorojimo komponentas.

Sandoriai puslaidininkiųCVD TAC dangos vaflių laikiklisyra sudarytas iš substrato ir aTantalo karbido (TAC) danga.

Tantalum karbido dangų storis paprastai yra 30 mikronų diapazone, o TAC, be kitų savybių, lydymosi taškas yra net 3 880 ° C, tuo pačiu užtikrindamas puikų atsparumą korozijai ir susidėvėjimui.

Vežėjo pagrindinė medžiaga yra pagaminta iš aukšto grynumo grafito arbaSilicio karbidas (sic), o tada TAC sluoksnis („Knoop“ kietumas iki 2000hk) yra padengtas paviršiuje per CVD procesą, kad pagerintų jo atsparumą korozijai ir mechaniniam stiprumui.

Vaflinio proceso metu „Vetek“ puslaidininkioCVD TAC dangos vaflių laikiklisGali atlikti šiuos svarbius vaidmenis:

1. Vaflių apsauga

Fizinė apsauga Vežėjas tarnauja kaip fizinė užtvara tarp vaflio ir išorinių mechaninių pažeidimų šaltinių. Kai vafliai perkeliami iš skirtingos perdirbimo įrangos, pavyzdžiui, tarp cheminio ir garų nusėdimo (CVD) kameros ir ėsdinimo įrankio, jie yra linkę į įbrėžimus ir smūgį. CVD TAC dangos vaflių nešiklis turi palyginti kietą ir lygų paviršių, kuris gali atlaikyti normalias valdymo jėgas ir užkirsti kelią tiesioginiam kontaktui tarp vaflių ir grubių ar aštrių objektų, taip sumažinant vaflių fizinės pažeidimo riziką.

Cheminės apsaugos TAC turi puikų cheminį stabilumą. Vykdant įvairius cheminio apdorojimo veiksmus vaflių procese, pavyzdžiui, drėgną ėsdinimą ar cheminį valymą, CVD TAC danga gali užkirsti kelią cheminiams vaistams tiesiogiai kontaktuoti su nešiklio medžiaga. Tai apsaugo vaflių nešiklį nuo korozijos ir cheminės atakos, užtikrinant, kad jokie teršalai nebus išlaisvinti iš nešiklio ant vaflių, taip išlaikant vaflių paviršiaus chemijos vientisumą.

2. Palaikymas ir derinimas

Stabilus palaikymas Vaflių laikiklis suteikia stabilią vaflių platformą. Procesuose, kuriuose vafliai yra apdorojami aukšta temperatūra arba aukšta slėgio aplinka, pavyzdžiui, aukštoje temperatūros krosnyje atkaitinimui, laikiklis turi sugebėti tolygiai palaikyti vaflį, kad vaflio deformacija ar įtrūkimas būtų išvengta. Tinkamas dizainas ir aukštos kokybės TAC nešiklio danga užtikrina vienodą įtempių pasiskirstymą per vaflius, išlaikant jo lygumą ir konstrukcinį vientisumą.

Tikslus suderinimas Tikslus suderinimas yra labai svarbus įvairioms litografijos ir nusėdimo procesams. Vaflių laikiklis yra suprojektuotas su tiksliomis suderinimo funkcijomis. TAC danga padeda išlaikyti šių suderinimo ypatybių matmenų tikslumą laikui bėgant, net ir po kelių naudojimo būdų ir poveikio skirtingoms apdorojimo sąlygoms. Tai užtikrina, kad vafliai būtų tiksliai išdėstyti perdirbimo įrangoje, užtikrinant tikslų puslaidininkių medžiagų modeliavimą ir sluoksniavimą ant vaflinio paviršiaus.

3. Šilumos perdavimas

Vienodas šilumos pasiskirstymas daugelyje vaflių procesų, tokių kaip šiluminis oksidacija ir CVD, yra būtina tiksli temperatūros kontrolė. CVD TAC dangos vaflių laikiklis pasižymi geromis šilumos laidumo savybėmis. Šildymo metu jis gali tolygiai perkelti šilumą vafliui ir nuimti šilumą aušinimo procesų metu. Šis vienodas šilumos perdavimas padeda sumažinti temperatūros gradientus visame vafliuose, sumažinant šiluminius įtempius, dėl kurių puslaidininkių įtaisai gali sukelti defektus, pagamintus ant plokštelės.

Patobulinta šiluma - perdavimo efektyvumas. Palyginti su nepadengtais nešikliais ar nešikliais su kitomis dangomis, TAC dangos paviršius gali turėti palankesnį paviršių - energiją ir tekstūrą šilumos mainams su aplinkine aplinka ir pačiu vafliu. Tai lemia efektyvesnį šilumos perdavimą, kuris gali sutrumpinti apdorojimo laiką ir pagerinti vaflių gamybos proceso gamybos efektyvumą.

4. Užteršimo kontrolė

Žemos - išeinančios savybės. Iš lakiųjų medžiagų, esančių iš vaflių nešiklio, aplenkimas gali užteršti vaflių paviršių ir perdirbimo aplinką, sukeldami prietaiso gedimus ir sumažintą derlių. Žemas CVD TAC dangos pobūdis užtikrina, kad nešiklis į procesą neįvestų nepageidaujamų teršalų, išlaikydamas aukšto lygio puslaidininkių gamybos reikalavimus.

Dalelės - laisvas paviršius sklandus ir tolygus CVD TAC dangos pobūdis sumažina dalelių susidarymo tikimybę ant nešiklio paviršiaus. Dalelės gali prilipti prie plokštelės perdirbimo metu ir sukelti puslaidininkių prietaisų defektus. Sumažindamas dalelių generavimą, TAC dangos vaflių laikiklis padeda pagerinti vaflių gamybos proceso švarą ir padidinti produkto išeigą.

Tantalo karbido (TAC) dengimas ant mikroskopinio skerspjūvio:

Pagrindinės fizinės CVD TAC dangos savybės：

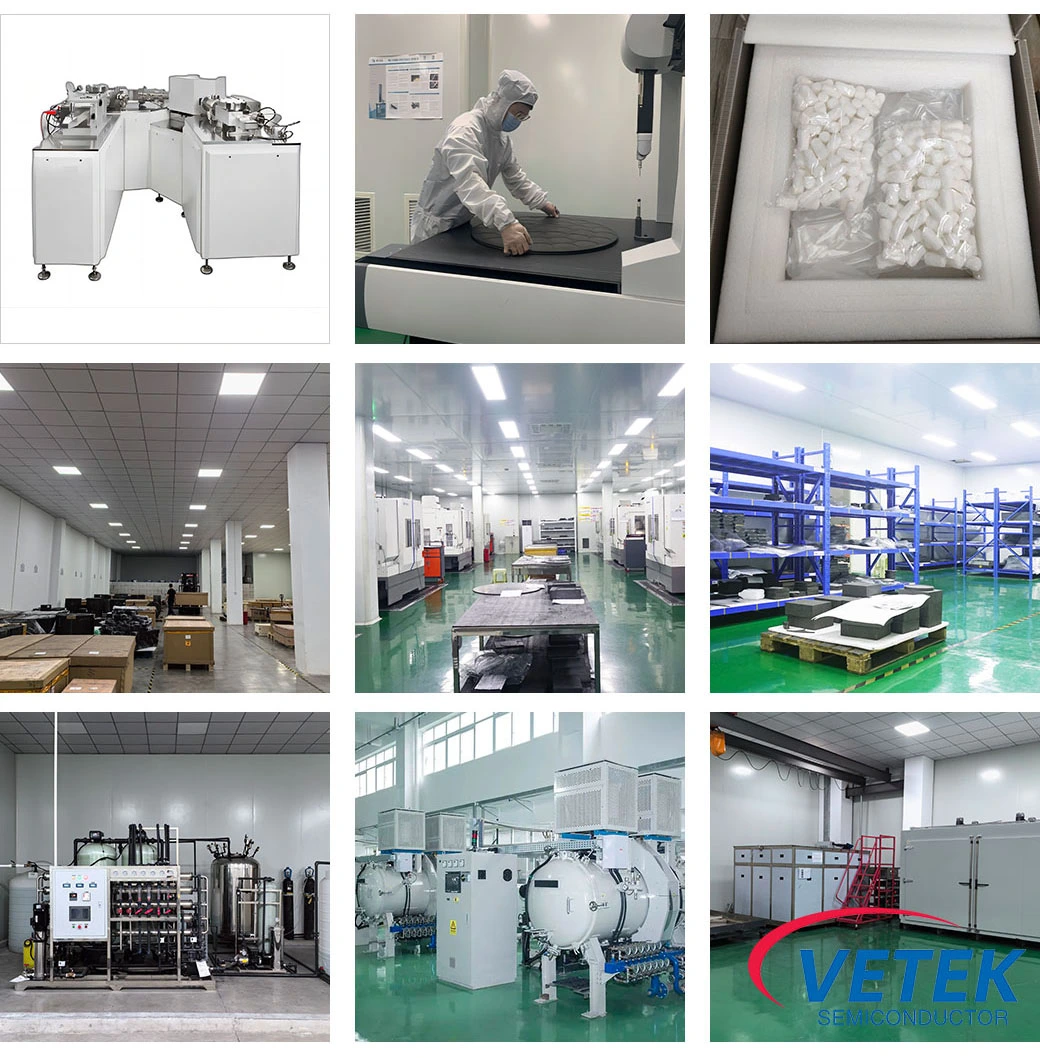

IT puslaidininkisCVD TAC dangos vaflių nešiklių gamybos parduotuvės:
