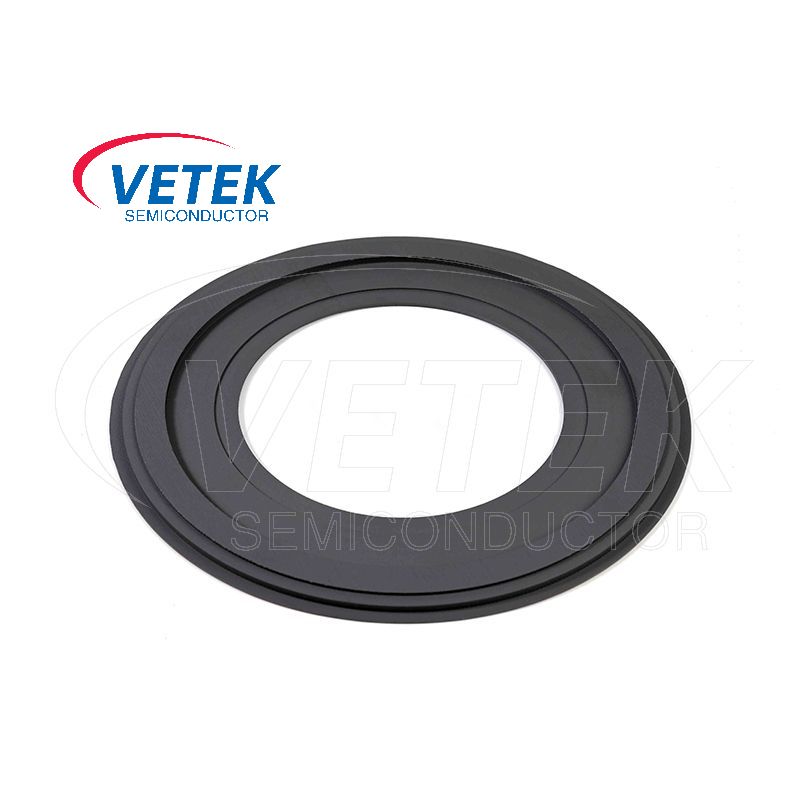

„Epi Wafer“ laikiklis

„Vetek Semiconductor“ palaiko pritaikytas produktų paslaugas, todėl „Epi Wafer“ laikiklis gali suteikti jums pritaikytas produktų paslaugas, atsižvelgiant į dydįVaferis(100 mm, 150 mm, 200 mm, 300 mm ir kt.). Mes nuoširdžiai tikimės būti jūsų ilgalaikis partneris Kinijoje.

EPI vaflių laikiklių funkcija ir darbo principas

Puslaidininkių gamybos srityje epitaksijos procesas yra labai svarbus norint gaminti aukšto našumo puslaidininkių įtaisus. Šio proceso centre yra „Epi Wafer“ savininkas, kuris vaidina pagrindinį vaidmenį užtikrinant kokybę ir efektyvumąepitaksinis augimas.

„EPI“ vaflių laikiklis pirmiausia skirtas saugiai laikyti vaflį epitaksijos proceso metu. Pagrindinė jo užduotis yra išlaikyti vaflį tiksliai kontroliuojamoje temperatūros ir dujų srauto aplinkoje. Šis kruopštus valdymas leidžia epitaksinei medžiagai tolygiai nusėdti ant vaflinio paviršiaus - tai kritinis žingsnis kuriant vienodus ir aukštos kokybės puslaidininkių sluoksnius.

Esant aukštoms temperatūros sąlygoms, būdingoms epitaksijos procesui, EPI vaflių laikiklis išsiskiria savo funkcijomis. Jis tvirtai pritvirtina vaflį reakcijos kameroje, tuo pačiu skrupulingai vengdamas bet kokios galimo pažeidimo, pavyzdžiui, įbrėžimų, ir užkertant kelią dalelių užterštumui ant vaflinio paviršiaus.

Medžiagos savybės:KodėlSilicio karbidas (sic)Šviečia

EPI vaflių laikikliai dažnai yra gaminami iš silicio karbido (SIC) - medžiagos, siūlančios unikalų naudingų savybių derinį. SIC žemas šiluminio išsiplėtimo koeficientas yra maždaug 4,0 x 10⁻⁶ /° C. Ši savybė yra pagrindinė palaikant laikiklio matmenų stabilumą aukštesnėje temperatūroje. Sumažindamas šiluminį plėtimąsi, tai veiksmingai apsaugo nuo vaflio streso, kuris kitu atveju galėtų atsirasti dėl temperatūros susijusių dydžių pokyčių.

Be to, SIC gali pasigirti puikiu aukšto temperatūros stabilumu. Tai gali sklandžiai atlaikyti aukštą temperatūrą nuo 1 200 ° C iki 1 600 ° C, reikalingos epitaksijos procese. Kartu su išskirtiniu atsparumu korozijai ir žaviam šilumos laidumui (paprastai nuo 120 iki 160 W/mk), SIC atsiranda kaip optimalus pasirinkimas epitaksiniams vaflių laikikliams.

Pagrindinės funkcijos epitaksiniame procese

Negalima pervertinti EPI vaflių turėtojo svarbos epitaksiniame procese. Jis veikia kaip stabilus nešiklis, esant aukštai temperatūrai ir korozinei dujų aplinkai, užtikrinant, kad vaflis išliktų nepaveiktas epitaksinio augimo metu ir skatina vienodą epitaksinio sluoksnio vystymąsi.

1.Surinės fiksavimas ir tikslus suderinimasAukštas tikslumas inžinerinio „Epi“ vaflių laikiklis tvirtai išdėsto vaflį reakcijos kameros geometriniame centre. Ši vieta garantuoja, kad vaflio paviršius sudaro idealų kontaktinį kampą su reakcijos dujų srautu. Tikslus suderinimas yra ne tik būtinas norint pasiekti vienodą epitaksinio sluoksnio nusėdimą, bet ir žymiai sumažina streso koncentraciją, atsirandančią dėl vaflių padėties nuokrypio.

2.Uniforminis šildymo ir šiluminio lauko valdymasPasinaudojęs puikiu SIC medžiagos šilumos laidumu, „EPI“ vaflių laikiklis leidžia efektyviai perduoti šilumos perdavimą į vaflius aukštoje temperatūros epitaksinėje aplinkoje. Tuo pačiu metu jis puikiai kontroliuoja šildymo sistemos temperatūros pasiskirstymą. Šis dvigubas mechanizmas užtikrina pastovią temperatūrą visame vaflių paviršiuje, veiksmingai pašalindamas šiluminį įtempį, kurį sukelia per dideli temperatūros gradientai. Dėl to labai sumažinta defektų, tokių kaip vaflių deformacija ir įtrūkimai, tikimybė.

3. pavardės užteršimo kontrolė ir medžiagos grynumasAukšto - grynumo SiC substratų ir CVD naudojimas padengtos grafito medžiagos yra žaidimo keitiklis dalelių užteršimo kontrolėje. Šios medžiagos iš esmės sumažina dalelių generavimą ir difuziją epitaksijos proceso metu, užtikrinant nesugadintą aplinką epitaksinio sluoksnio augimui. Sumažindami sąsajos defektus, jie padidina epitaksinio sluoksnio kokybę ir patikimumą.

4. Atsparumas korozijaiPerMOCVDarba LPCVD procesai, EPI vaflių laikiklis turi ištverti ėsdinančias dujas, tokias kaip amoniakas ir trimetil galimas. Nuostabus SIC medžiagų atsparumas korozijai leidžia savininkui ilgesnį aptarnavimo tarnavimo laiką ir taip garantuoja viso gamybos proceso patikimumą.

Individualizuotos „Vetek Semiconductor“ paslaugos

„Vetek Semiconductor“ yra įsipareigojęs patenkinti įvairius klientų poreikius. Mes siūlome pritaikytas „Epi“ vaflių laikiklio paslaugas, pritaikytas įvairiems vaflių dydžiams, įskaitant 100 mm, 150 mm, 200 mm, 300 mm ir už jos ribų. Mūsų ekspertų komanda yra skirta pristatyti aukštos kokybės produktus, kurie tiksliai atitinka jūsų reikalavimus. Mes nuoširdžiai tikimės, kad taps jūsų ilgu terminuotu partneriu Kinijoje, suteikdami jums aukščiausio lygio puslaidininkių sprendimus.

CVD SIC plėvelės kristalų struktūros SEM duomenys:

Pagrindinės fizinės CVD SIC dangos savybės：

Palyginimas puslaidininkių „Epi Wafer Holder“ gamybos parduotuvės:
