MOCVD technologija

„VeTek Semiconductor“ turi pranašumą ir patirtį gaminant MOCVD technologijos atsargines dalis.

MOCVD, pilnas metalo organinio cheminio garų nusodinimo (metal-organic Chemical Vapor Deposition) pavadinimas, taip pat gali būti vadinamas metalo-organinės garų fazės epitaksija. Organometaliniai junginiai yra junginių su metalo-anglies jungtimis klasė. Šiuose junginiuose yra bent viena cheminė jungtis tarp metalo ir anglies atomo. Metalo-organiniai junginiai dažnai naudojami kaip pirmtakai ir įvairiais nusodinimo būdais ant pagrindo gali sudaryti plonas plėveles arba nanostruktūras.

Metalo-organinis cheminis nusodinimas garais (MOCVD technologija) yra įprasta epitaksinio augimo technologija, MOCVD technologija plačiai naudojama puslaidininkinių lazerių ir šviesos diodų gamyboje. Ypač gaminant šviesos diodus, MOCVD yra pagrindinė galio nitrido (GaN) ir susijusių medžiagų gamybos technologija.

Yra dvi pagrindinės epitaksijos formos: skystosios fazės epitaksijos (LPE) ir garų fazės epitaksijos (VPE). Dujų fazės epitaksiją galima dar suskirstyti į metalo ir organinio cheminio nusodinimo garais (MOCVD) ir molekulinio pluošto epitaksiją (MBE).

Užsienio įrangos gamintojams daugiausia atstovauja Aixtron ir Veeco. MOCVD sistema yra viena iš pagrindinių lazerių, šviesos diodų, fotoelektrinių komponentų, galios, RF prietaisų ir saulės elementų gamybos įrangos.

Pagrindinės mūsų įmonės gaminamų MOCVD technologijos atsarginių dalių savybės:

1) Didelis tankis ir pilna kapsuliacija: visa grafito bazė yra aukštoje temperatūroje ir korozijoje, paviršius turi būti visiškai apvyniotas, o danga turi būti gerai sutankinta, kad atliktų gerą apsauginį vaidmenį.

2) Geras paviršiaus plokštumas: Kadangi grafito pagrindui, naudojamam monokristalų auginimui, reikalingas labai didelis paviršiaus lygumas, po dangos paruošimo reikia išlaikyti pradinį pagrindo lygumą, tai yra, dangos sluoksnis turi būti vienodas.

3) Geras sukibimo stiprumas: sumažinkite grafito pagrindo ir dangos medžiagos šiluminio plėtimosi koeficiento skirtumą, o tai gali veiksmingai pagerinti sukibimo stiprumą tarp dviejų, o dangą nesunku įtrūkti patyrus aukštą ir žemą temperatūrą. ciklas.

4) Didelis šilumos laidumas: aukštos kokybės drožlių augimui reikia, kad grafito pagrindas užtikrintų greitą ir vienodą šilumą, todėl dangos medžiaga turi turėti didelį šilumos laidumą.

5) Aukšta lydymosi temperatūra, atsparumas oksidacijai aukštoje temperatūroje, atsparumas korozijai: danga turi stabiliai veikti aukštoje temperatūroje ir korozinėje darbo aplinkoje.



Padėkite 4 colių substratą
Mėlynai žalia epitaksija, skirta LED auginimui
Įrengtas reakcijos kameroje
Tiesioginis kontaktas su plokštele
Padėkite 4 colių substratą
Naudojamas UV LED epitaksinei plėvelei auginti
Įrengtas reakcijos kameroje
Tiesioginis kontaktas su plokštele
„Veeco K868“ / „Veeco K700“ mašina
Balta LED epitaksija / Mėlynai žalia LED epitaksija
Naudojamas VEECO įrangoje
MOCVD epitaksijai
SiC dangos susceptorius
Aixtron TS įranga
Gilioji ultravioletinė epitaksija
2 colių substratas
Veeco įranga
Raudona-geltona LED epitaksija
4 colių Wafer substratas
TaC padengtas susceptorius
(SiC Epi / UV LED imtuvas)
SiC padengtas susceptorius
(ALD / Si Epi / LED MOCVD susceptorius)


View as

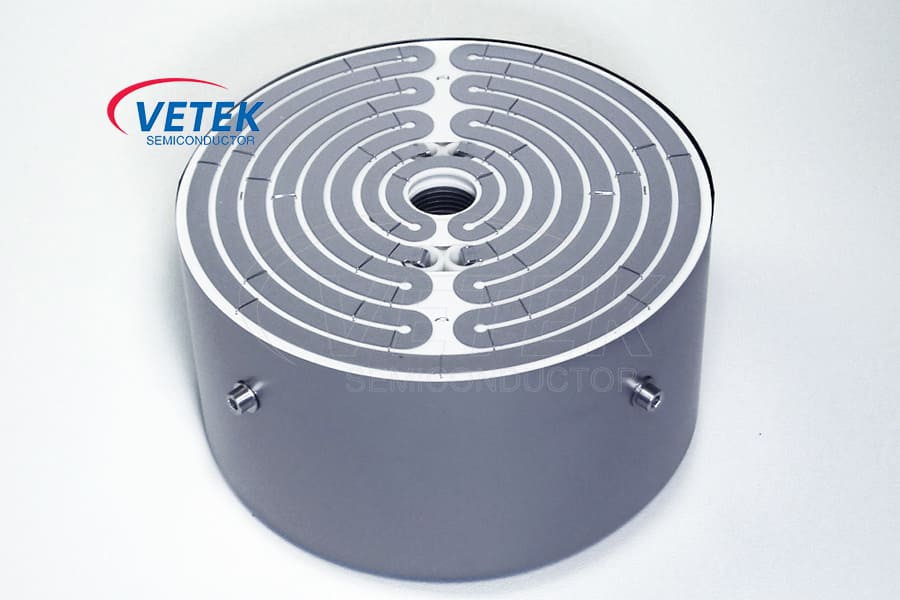

SiC Dangos grafito MOCVD šildytuvas

SiC Dangos grafito MOCVD šildytuvas

„Vetek Semiconductor“ gamina SiC dangos grafito „Mocvd“ šildytuvą, kuris yra pagrindinis MOCVD proceso komponentas. Remiantis didelio grynumo grafito substrato, paviršius padengtas didelio grynumo SIC danga, kad būtų užtikrintas puikus aukštos temperatūros stabilumas ir atsparumas korozijai. Vetek Semiconductor SiC dangos grafito „Mocvd“ šildytuvas yra idealus pasirinkimas, užtikrinantis aukštos kokybės ir labai pritaikytas produktų paslaugas, yra idealus pasirinkimas užtikrinti MOCVD proceso stabilumą ir plonos plėvelės nusodinimo kokybę. „Vetek Semiconductor“ tikisi tapti jūsų partneriu.

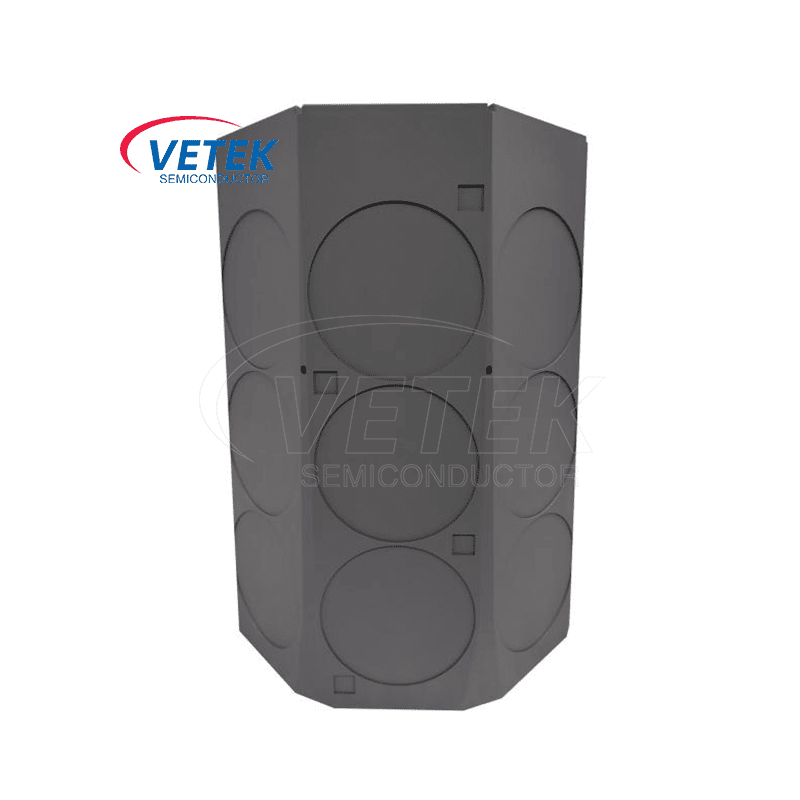

Silicio karbidu padengtas Epi susceptorius

Silicio karbidu padengtas Epi susceptorius

„Vetek Semiconductor“ yra pagrindinis SIC dangos gaminių gamintojas ir tiekėjas Kinijoje. „Vetek Semiconductor's Silicon Carbide“ padengtas EPI jautrininkas turi aukščiausią pramonės kokybės lygį, tinkamas įvairiems epitaksinių augimo krosnių stiliams ir teikia labai pritaikytas produktų paslaugas. „Vetek Semiconductor“ tikisi tapti jūsų ilgalaikiu partneriu Kinijoje.

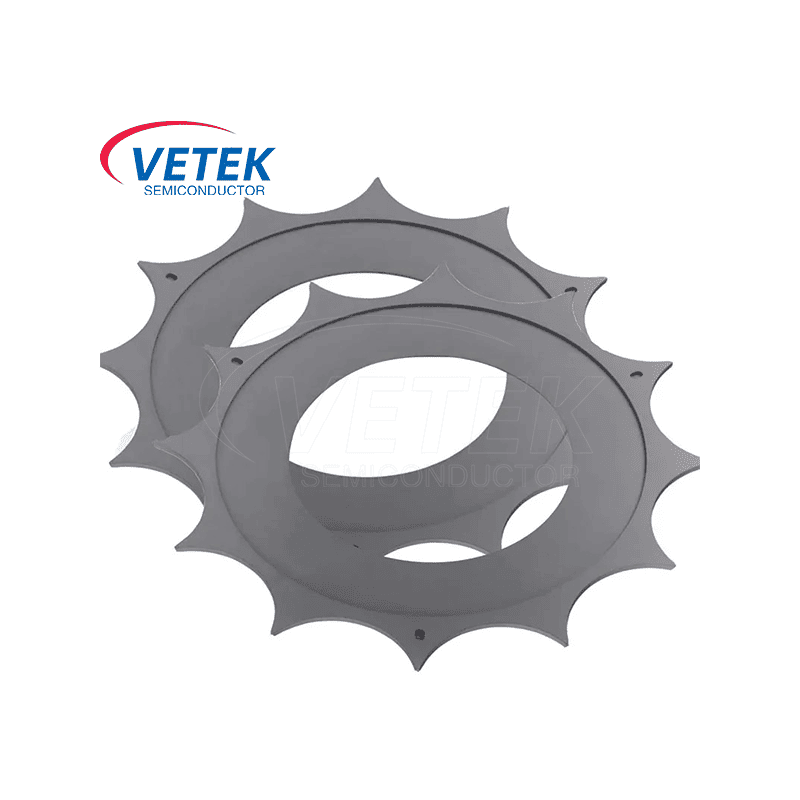

SiC padengtas palydovo dangtelis MOCVD

SiC padengtas palydovo dangtelis MOCVD

Kaip pagrindinis SIC dengto palydovinio dangtelio gamintojas ir tiekėjas MOCVD produktams Kinijoje, „Vetek“ puslaidininkio SIC dengtas palydovų danga MOCVD produktams turi ypač didelę atsparumą aukštai temperatūrai, puikų atsparumą oksidacijai ir puikų atsparumą korozijai, o tai vaidina nepakeičiamą vaidmenį užtikrinant aukštos kokybės epitaksinį augimą. Sveiki atvykę į tolesnius klausimus.
CVD SIC dengtas vaflių statinės laikiklis

CVD SIC dengtas vaflių statinės laikiklis

CVD SIC dengtas vaflių statinės laikiklis yra pagrindinis epitaksinio augimo krosnies komponentas, plačiai naudojamas MOCVD epitaksiniame augimo krosnyse. „Vetek Semiconductor“ suteikia jums labai pritaikytus produktus. Nesvarbu, kokie jūsų poreikiai yra „CVD Sic“ dengto vaflių statinės laikiklio, kviečiame pasikonsultuoti su mumis.

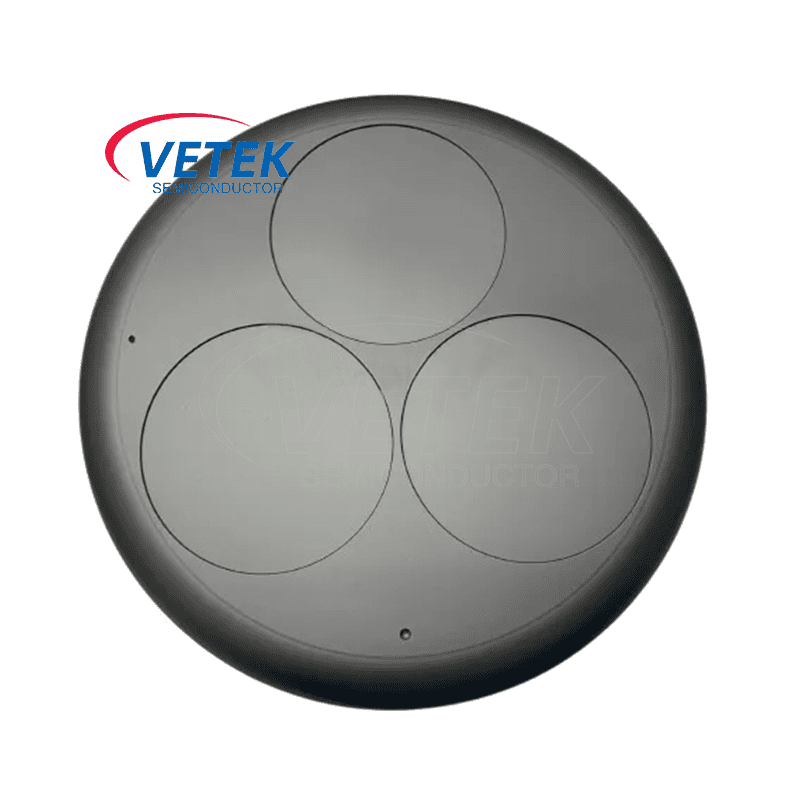

CVD SIC dangos vaflių epi jautrumas

CVD SIC dangos vaflių epi jautrumas

VETEK Semiconductor CVD SIC dangos vaflių epi jautrumas yra būtinas SIC epitaksijos augimo komponentas, siūlantis puikų šiluminį valdymą, cheminį atsparumą ir matmenų stabilumą. Pasirinkę „VEK“ puslaidininkio CVD SIC dangos vaflių „Epi“ jautrui, padidinate savo MOCVD procesų našumą, sukeldami aukštesnės kokybės produktus ir didesnį savo puslaidininkių gamybos operacijų efektyvumą. Sveiki atvykę į tolesnius klausimus.

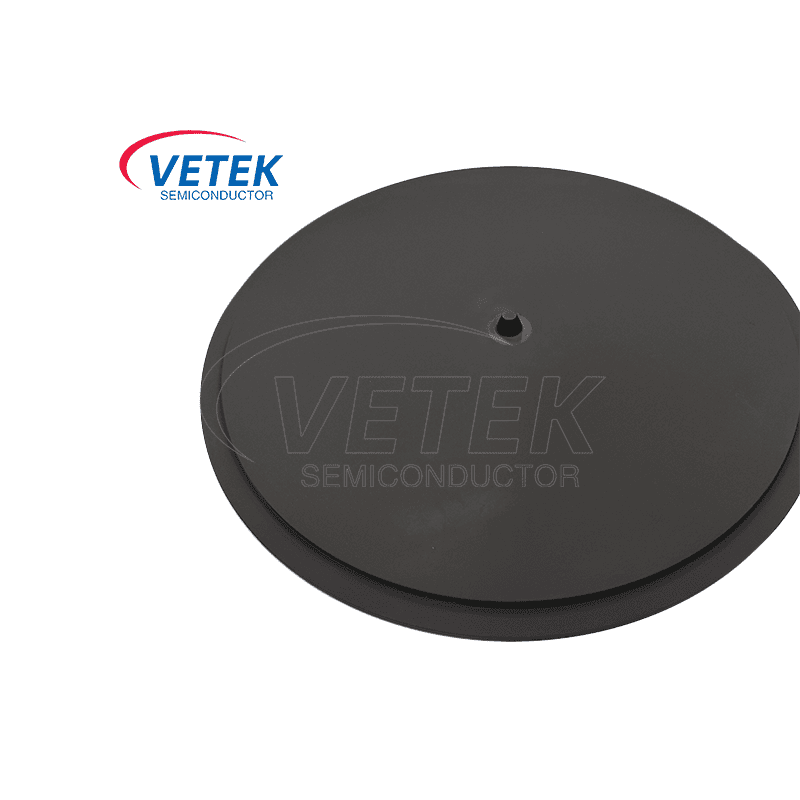

CVD SIC dangos grafito jautrintuvas

CVD SIC dangos grafito jautrintuvas

„VETEK“ puslaidininkių CVD SIC dangos grafito suvokėjas yra vienas iš svarbių puslaidininkių pramonės komponentų, tokių kaip epitaksinis augimas ir vaflių apdorojimas. Jis naudojamas MOCVD ir kitoje įrangoje, siekiant palaikyti vaflių ir kitų didelio tikslumo medžiagų apdorojimą ir tvarkymą. „Vetek Semiconductor“ turi pirmaujančią Kinijos SIC dengto grafito jautrininko ir TAC dengto grafito jautriųjų gamybos ir gamybos galimybių bei tikisi jūsų konsultacijų.
Kaip profesionalus MOCVD technologija gamintojas ir tiekėjas Kinijoje, mes turime savo gamyklą. Nesvarbu, ar jums reikia pritaikytų paslaugų, kad patenkintumėte specifinius jūsų regiono poreikius, ar norite nusipirkti pažangų ir patvarų MOCVD technologija, pagamintą Kinijoje, galite palikti mums pranešimą.
