Silicio karbidu padengtas Epi susceptorius
  • Silicio karbidu padengtas Epi susceptoriusSilicio karbidu padengtas Epi susceptorius

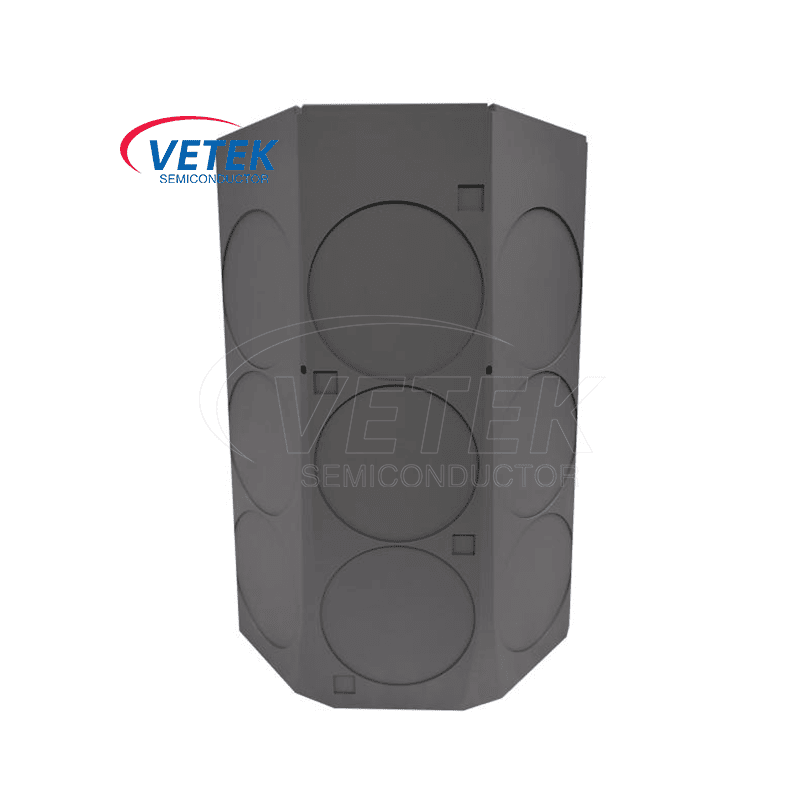

Silicio karbidu padengtas Epi susceptorius

„Vetek Semiconductor“ yra pagrindinis SIC dangos gaminių gamintojas ir tiekėjas Kinijoje. „Vetek Semiconductor's Silicon Carbide“ padengtas EPI jautrininkas turi aukščiausią pramonės kokybės lygį, tinkamas įvairiems epitaksinių augimo krosnių stiliams ir teikia labai pritaikytas produktų paslaugas. „Vetek Semiconductor“ tikisi tapti jūsų ilgalaikiu partneriu Kinijoje.

Puslaidininkių epitaksija reiškia plonos plėvelės, turinčios specifinę gardelės struktūrą, augimą substrato medžiagos paviršiuje tokiais metodais kaip dujų fazė, skystos fazės ar molekulinės spindulio nusėdimas, kad naujai užaugęs plonas plėvelės sluoksnis (epitaksinis sluoksnis) turi. Ta pati ar panaši grotelių struktūra ir orientacija kaip ir substratas.


Epitaksijos technologija yra labai svarbi puslaidininkių gamyboje, ypač ruošiant aukštos kokybės plonas plėveles, tokias kaip monokristaliniai sluoksniai, heterostruktūros ir kvantinės struktūros, naudojamos didelio našumo prietaisams gaminti.


Silicio karbidu padengtas Epi susceptorius yra pagrindinis komponentas, naudojamas substratui palaikyti epitaksinio augimo įrangoje ir yra plačiai naudojamas silicio epitaksijoje. Epitaksinio pjedestalo kokybė ir veikimas tiesiogiai veikia epitaksinio sluoksnio augimo kokybę ir atlieka gyvybiškai svarbų vaidmenį galutiniame puslaidininkinių įtaisų veikime.


„Vetek“ puslaidininkis padengė SIC dangos sluoksnį ant SGL grafito paviršiaus CVD metodu ir buvo gautas SiC dengto EPI jautrio savybės, tokios kaip atsparumas aukštai temperatūrai, atsparumas oksidacijai, atsparumas korozijai ir šiluminis vienodumas.

Semiconductor Barrel Reactor


Įprastame statinės reaktoriuje silicio karbidas dengtas EPI jautrininkas turi statinės struktūrą. SiC dengto EPI jautrininko apačia yra prijungta prie besisukančio veleno. Epitaksinio augimo proceso metu jis palaiko kintamą pagal laikrodžio rodyklę ir sukimąsi prieš laikrodžio rodyklę. Reakcijos dujos patenka į reakcijos kamerą per purkštuką, kad dujų srautas sudaro gana vienodą pasiskirstymą reakcijos kameroje ir galiausiai sudaro vienodą epitaksinio sluoksnio augimą.


The relationship between the mass change of SiC coated graphite and the oxidation time

Ryšys tarp SiC dengto grafito masinio pokyčio ir oksidacijos laiko


Paskelbtų tyrimų rezultatai rodo, kad esant 1400 ℃ ir 1600 ℃, SiC dengto grafito masė labai padidėja. T. y., SiC dengtas grafitas turi stiprų antioksidacinį pajėgumą. Todėl SIC padengtas EPI jautrininkas gali ilgą laiką veikti daugelyje epitaksinių krosnių. Jei turite daugiau reikalavimų ar pritaikytų poreikių, susisiekite su mumis. Esame įsipareigoję pateikti geriausios kokybės SIC padengtus EPI jautrius sprendimus.


Pagrindinės fizinės CVD SiC dangos savybės


Pagrindinės fizinės CVD SiC dangos savybės
Turtas
Tipinė vertė
Kristalinė struktūra
FCC β fazės polikristalinė, daugiausia (111) orientuota
SiC danga Tankis 3,21 g/cm³
Kietumas
2500 Vickers kietumas (500 g apkrova)
Grūdų dydis
2 ~ 10 mm
Cheminis grynumas
99.9995%
Šilumos talpa
640 j · kg-1· K-1
Sublimacijos temperatūra
2700 ℃
Lenkimo jėga
415 MPA RT 4 taškų
Youngo modulis
430 GPA 4pt Bend, 1300 ℃
Šilumos laidumas
300W · m-1· K-1
Šilumos išsiplėtimas (CTE)
4,5 × 10-6K-1

Tai puslaidininkisSilicio karbidu padengtos Epi susceptorių parduotuvės


Graphite epitaxial substrateSemiconductor EquipmentGraphite ring assemblySemiconductor process equipment
