Kieto CVD SiC fokusavimo žiedų gamyboje: nuo grafito iki didelio tikslumo dalių

Didelės reikšmės turinčiame puslaidininkių gamybos pasaulyje, kuriame kartu egzistuoja tikslumas ir ekstremali aplinka, silicio karbido (SiC) fokusavimo žiedai yra nepakeičiami. Šie komponentai, žinomi dėl išskirtinio šiluminio atsparumo, cheminio stabilumo ir mechaninio stiprumo, yra labai svarbūs pažangiems plazminio ėsdinimo procesams.

Jų didelio našumo paslaptis slypi kietojo CVD (cheminio garų nusodinimo) technologijoje. Šiandien pakviesime jus į užkulisius, kad galėtumėte ištirti kruopščią gamybos kelionę – nuo ​​neapdoroto grafito substrato iki didelio tikslumo „nematomo gaminio herojaus“.

I. Šeši pagrindiniai gamybos etapai

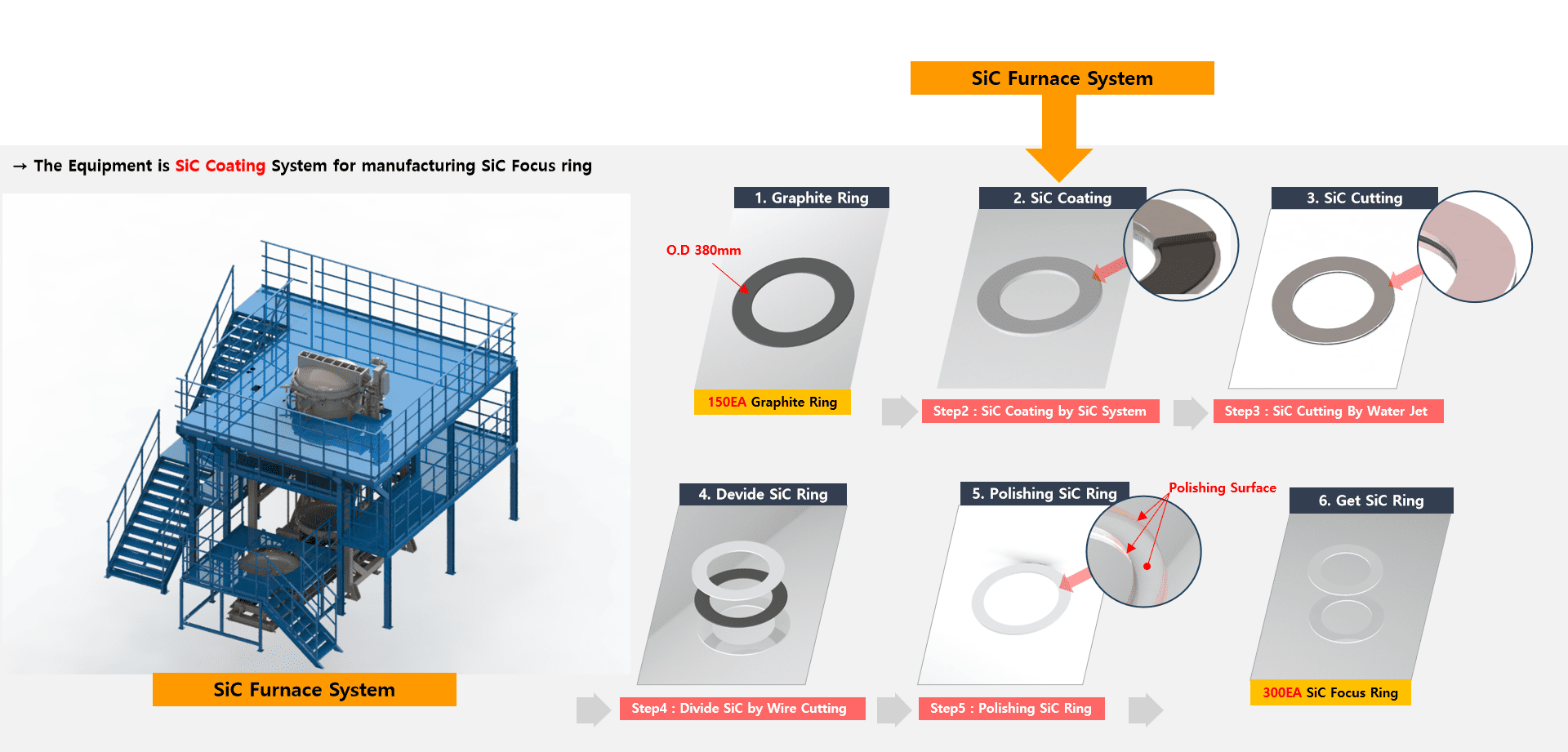

Solid CVD SiC fokusavimo žiedų gamyba yra labai sinchronizuotas šešių etapų procesas:

• Išankstinis grafito pagrindo apdorojimas
• SiC dangos nusodinimas (pagrindinis procesas)
• Pjovimas ir formavimas vandens srove
• Vielos pjovimo atskyrimas
• Tikslus poliravimas
• Galutinė kokybės patikra ir priėmimas

Naudojant brandžią proceso valdymo sistemą, kiekviena 150 grafito substratų partija gali duoti maždaug 300 gatavų SiC fokusavimo žiedų, o tai rodo aukštą konversijos efektyvumą.

II. Techninis gilus nardymas: nuo žaliavos iki baigtos dalies

1. Medžiagos paruošimas: didelio grynumo grafito pasirinkimas

Kelionė prasideda renkantis aukščiausios kokybės grafito žiedus. Grafito grynumas, tankis, poringumas ir matmenų tikslumas tiesiogiai veikia vėlesnės SiC dangos sukibimą ir vienodumą. Prieš apdorojant kiekvieną substratą atliekamas grynumo bandymas ir matmenų patikra, siekiant užtikrinti, kad nusėdimas netrukdytų priemaišoms.

2. Dangos nusodinimas: kieto CVD širdis

CVD procesas yra pats kritiškiausias etapas, atliekamas specializuotose SiC krosnių sistemose. Jis suskirstytas į du sudėtingus etapus:

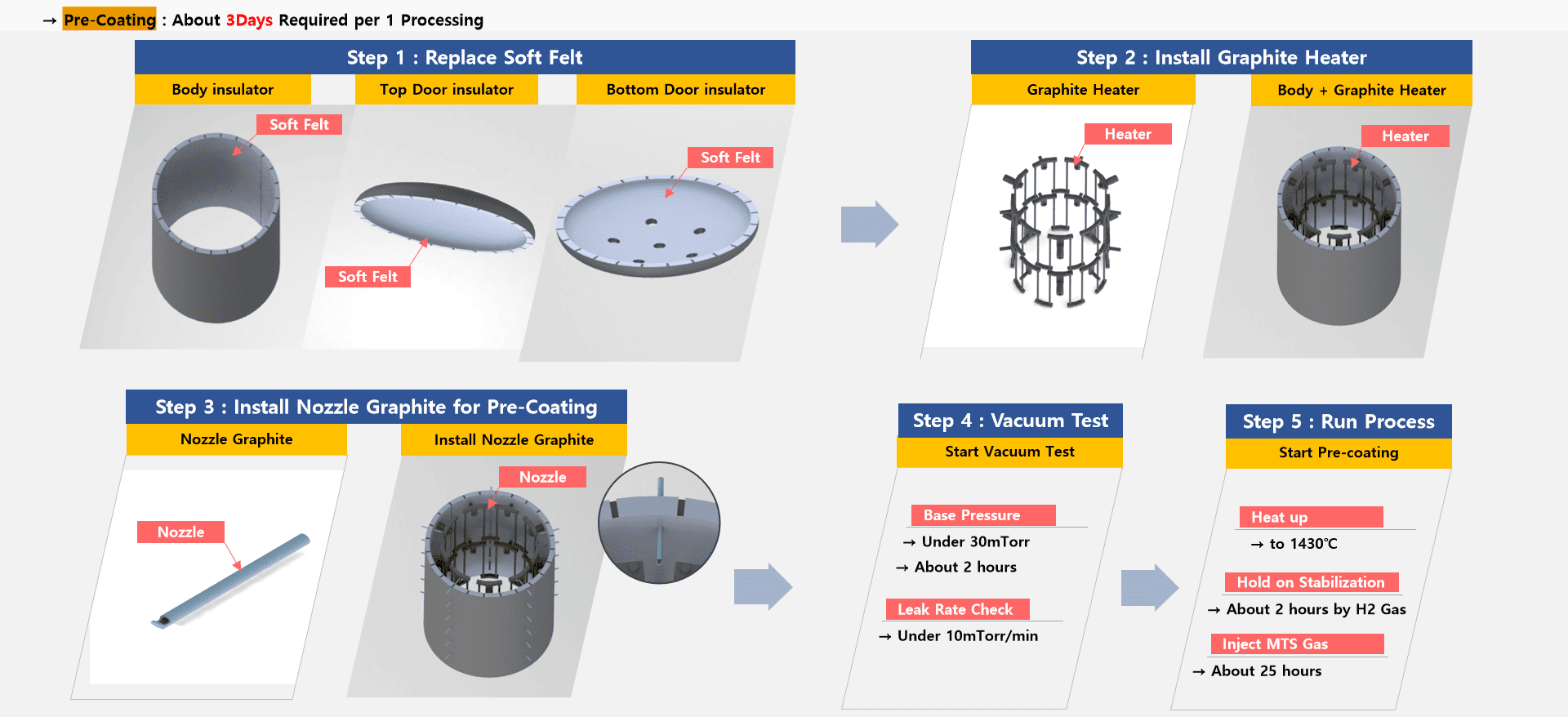

(1) Išankstinio dengimo procesas (~ 3 dienos/partija):

• Sąranka: Pakeiskite minkštą veltinio izoliaciją (viršutinę, apatinę ir šonines sienas), kad užtikrintumėte šilumos nuoseklumą; sumontuoti grafito šildytuvus ir specializuotus išankstinio dengimo antgalius.
• Vakuuminis ir nuotėkio bandymas: norint išvengti mikronutekėjimų, kameroje bazinis slėgis turi būti mažesnis nei 30 mTorr, o nuotėkio greitis mažesnis nei 10 mTorr/min.
• Pradinis nusodinimas: krosnis įkaitinama iki 1430°C. Po 2 valandų H₂ atmosferos stabilizavimo MTS dujos įpurškiamos 25 valandas, kad susidarytų pereinamasis sluoksnis, užtikrinantis puikų pagrindinės dangos sukibimą.

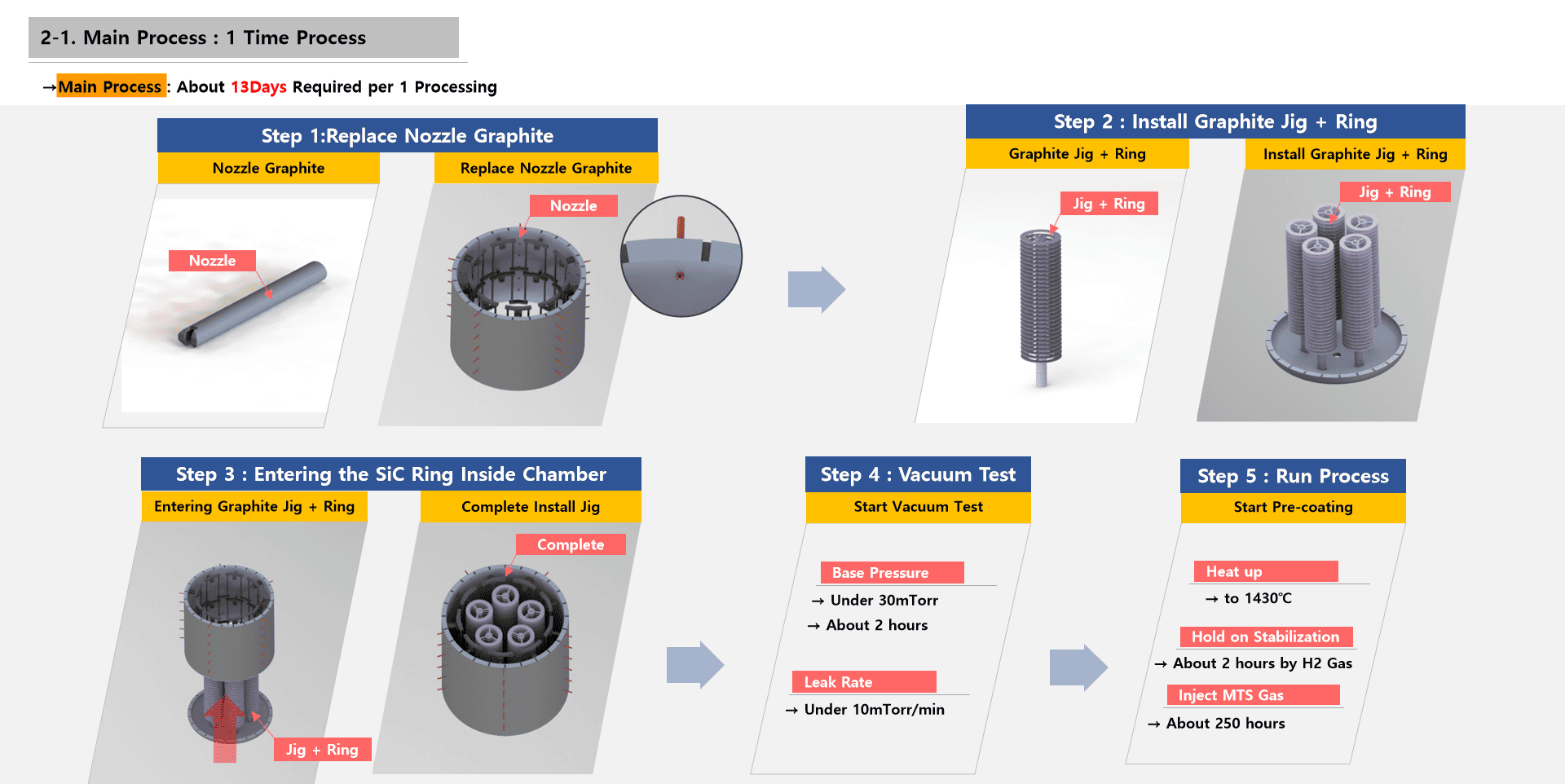

(2) Pagrindinis dengimo procesas (~13 dienų/partija):

• Konfigūracija: iš naujo sureguliuokite purkštukus ir sumontuokite grafito strypus su tiksliniais žiedais.
• Antrinis vakuuminis patikrinimas: atliekamas griežtas antrinio vakuumo bandymas, siekiant užtikrinti, kad nusodinimo aplinka išliktų visiškai švari ir stabili.
• Ilgalaikis augimas: palaikant 1430°C, MTS dujos įpurškiamos maždaug 250 valandų. Esant tokioms aukštos temperatūros sąlygoms, MTS skyla į Si ir C atomus, kurie lėtai ir tolygiai nusėda ant grafito paviršiaus. Taip sukuriama tanki, neakyta SiC danga – kietojo CVD kokybės požymis.

3. Formavimas ir tikslumas atskyrimas

• Pjovimas vandens srove: aukšto slėgio vandens srovės atlieka pradinį formavimą, pašalina medžiagos perteklių, kad būtų apibrėžtas šiurkštus žiedo profilis.
• Vielos pjovimas: Tikslus vielos pjovimas padalija masinę medžiagą į atskirus žiedus mikronų tikslumu, užtikrinant, kad jie atitiktų griežtus montavimo leistinus nuokrypius.

4. Paviršiaus apdaila: tikslus poliravimas

Po pjovimo SiC paviršius poliruojamas, kad būtų pašalinti mikroskopiniai trūkumai ir apdirbamos tekstūros. Tai sumažina paviršiaus šiurkštumą, kuris yra gyvybiškai svarbus siekiant sumažinti dalelių trukdžius plazmos proceso metu ir užtikrinti pastovią plokštelių išeigą.

5. Galutinė patikra: standartinis patvirtinimas

Kiekvienas komponentas turi praeiti griežtus patikrinimus:

• Matmenų tikslumas (pvz., išorinio skersmens tolerancija ±0,01 mm)
• Dangos storis ir vienodumas
• Paviršiaus šiurkštumas
• Cheminio grynumo ir defektų nuskaitymas

III. Ekosistema: įrangos integravimas ir dujų sistemos

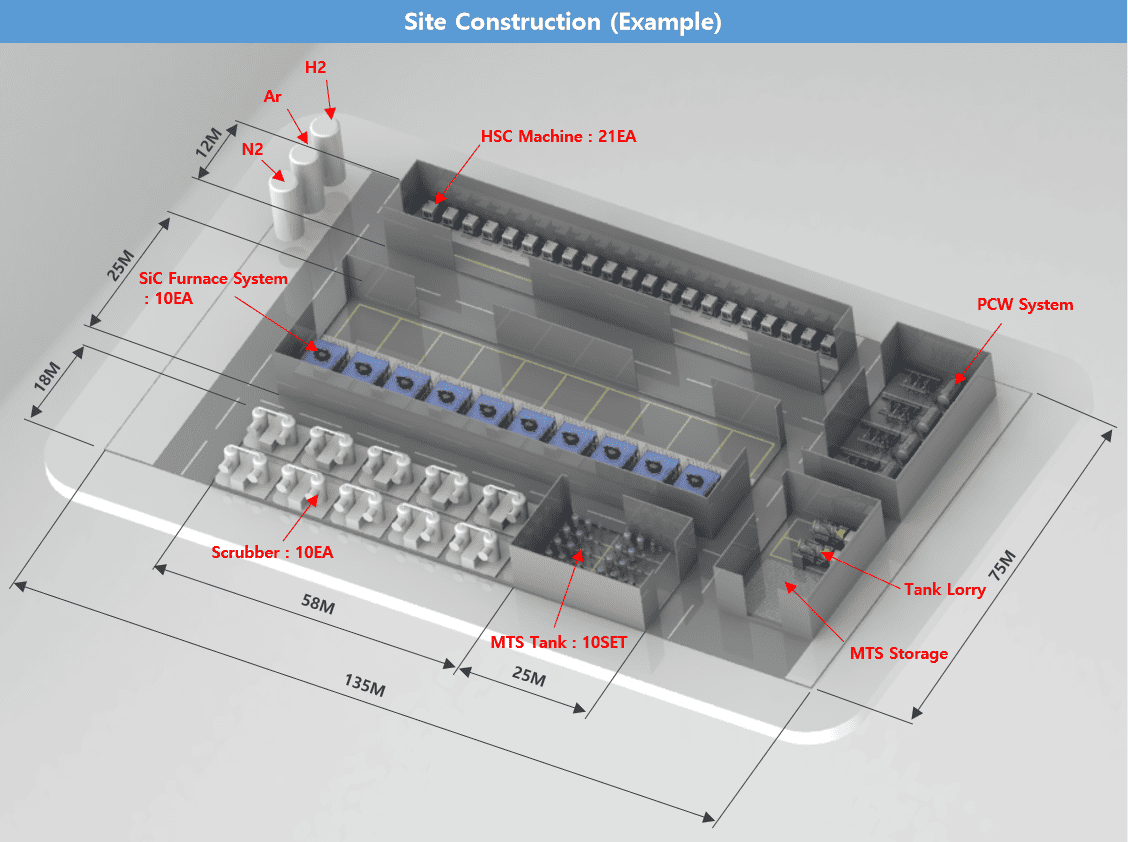

1. Pagrindinės įrangos konfigūracija

Pasaulinės klasės gamybos linija remiasi sudėtinga infrastruktūra:

• SiC krosnių sistemos (10 vienetų): masyvūs įrenginiai (7,9 m x 6,6 m x 9,7 m), leidžiantys sinchronizuoti kelių stočių operacijas.
• Dujų tiekimas: 10 MTS rezervuarų ir tiekimo platformų komplektų užtikrina didelio grynumo srauto stabilumą.
• Pagalbinės sistemos: įskaitant 10 aplinkos apsaugos ploviklių, PCW aušinimo sistemas ir 21 HSC (didelės spartos apdirbimo) įrenginį.

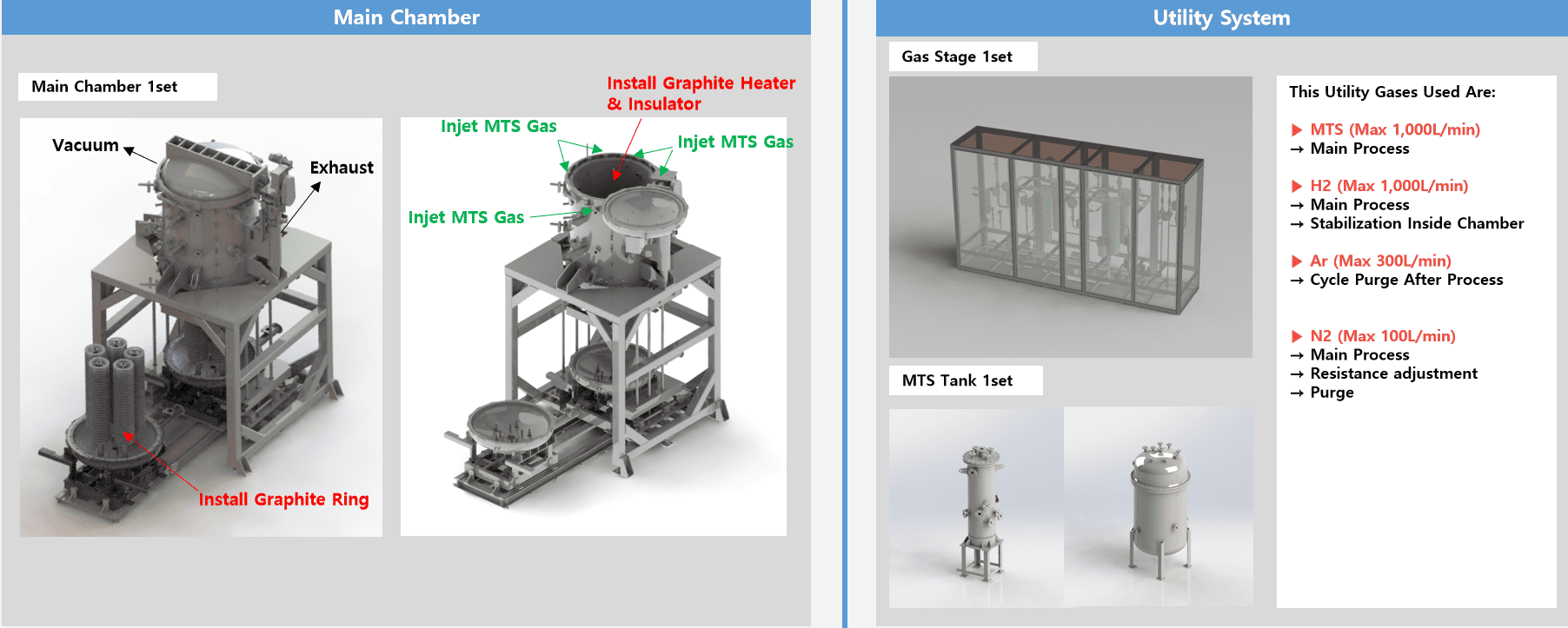

2. Pagrindinės dujų sistemos funkcijos

• MTS (maks. 1000 l/min): pirminis nusodinimo šaltinis, teikiantis Si ir C atomus.
• Vandenilis (H₂, maks. 1000 l/min): stabilizuoja krosnies atmosferą ir padeda reakcijai
• Argonas (Ar, maks. 300 l/min): Naudojamas poprocesiniam valymui ir valymui.
• Azotas (N₂, maks. 100 l/min): naudojamas atsparumui reguliuoti ir sistemos valymui.

Išvada

Tvirtas CVD SiC fokusavimo žiedas gali atrodyti kaip „sunaudotoji medžiaga“, tačiau iš tikrųjų tai yra medžiagų mokslo, vakuumo technologijos ir dujų valdymo šedevras. Nuo grafito kilmės iki gatavo komponento kiekvienas žingsnis yra griežtų standartų, reikalingų pažangiems puslaidininkių mazgams palaikyti, liudijimas.

Kadangi proceso mazgai ir toliau mažėja, didelio našumo SiC komponentų paklausa tik augs. Brandus, sistemingas gamybos metodas yra tai, kas užtikrina stabilumą ėsdinimo kameroje ir patikimumą naujos kartos lustams.
