SiC padengtas Epi receptorius
  • SiC padengtas Epi receptoriusSiC padengtas Epi receptorius
  • SiC padengtas Epi receptoriusSiC padengtas Epi receptorius

SiC padengtas Epi receptorius

„VEKEK Semiconductor“, kaip pagrindinis silicio karbido ir tantalum karbido dangų gamintojas, gali užtikrinti tikslų apdirbimą ir vienodą SIC dengto EPI receptoriaus dengimą, efektyviai kontroliuodamas dangos ir produkto grynumą, mažesnį nei 5 ppm. Produkto gyvenimas yra panašus į SGL. Sveiki atvykę į mus.

Galite būti tikri, kad įsigysite SiC padengtą Epi Susceptor iš mūsų gamyklos.


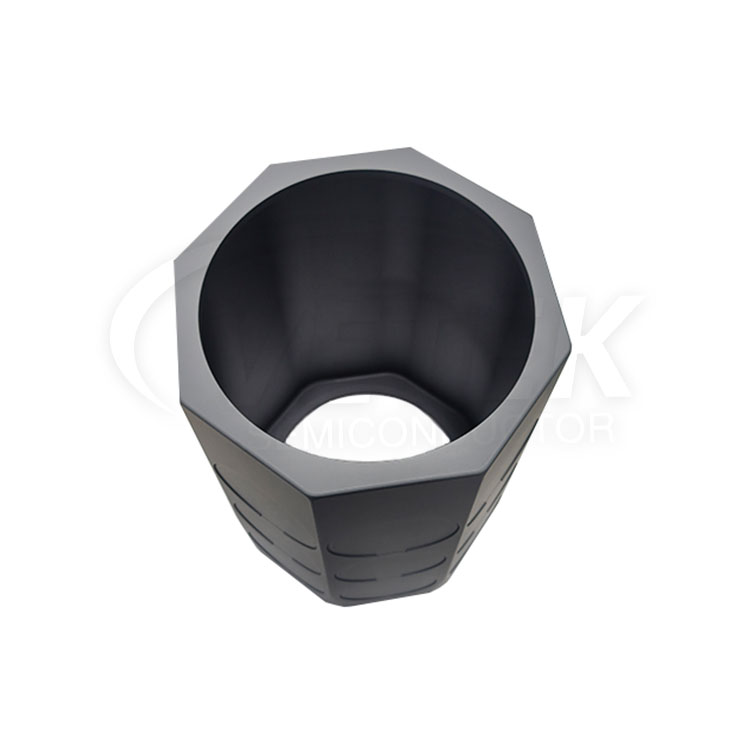

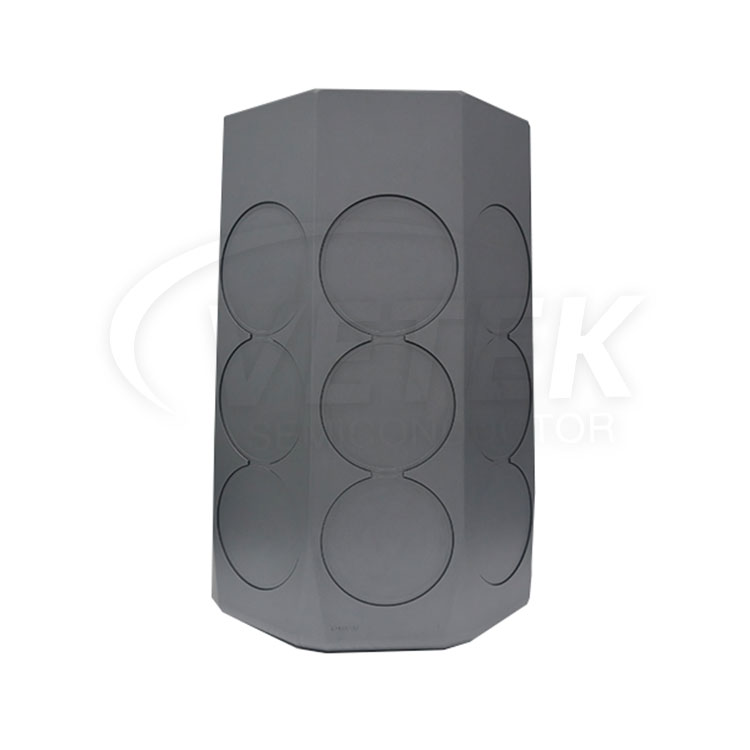

„Vetek“ puslaidininkinis SiC dengtas EPI jautrumas yra epitaksinė statinė yra speciali puslaidininkio epitaksinio augimo proceso, turinčio daug pranašumų, įrankis:

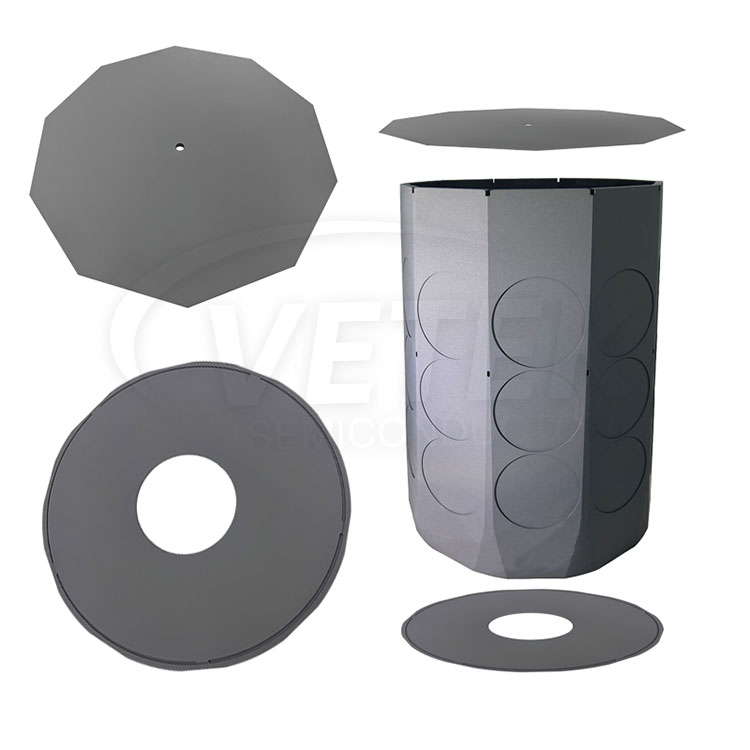

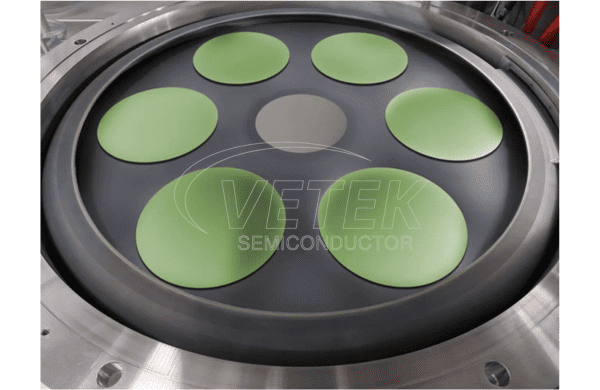

LPE SI EPI Susceptor Set

● Efektyvus gamybos pajėgumas: „Vetek Semiconductor“ SiC dengtas EPI jautrininkas gali tilpti kelis vaflius, todėl vienu metu galima atlikti epitaksinį daugelio vaflių augimą. Šis efektyvus gamybos pajėgumas gali žymiai pagerinti gamybos efektyvumą ir sumažinti gamybos ciklus bei išlaidas.

● Optimizuotas temperatūros valdymas: SIC padengtas EPI jautrininkas turi pažangią temperatūros valdymo sistemą, kad būtų galima tiksliai valdyti ir palaikyti norimą augimo temperatūrą. Stabili temperatūros valdymas padeda pasiekti vienodą epitaksinio sluoksnio augimą ir pagerinti epitaksinio sluoksnio kokybę ir konsistenciją.

● Tolygus atmosferos pasiskirstymas: SiC dengtas EPI jautrininkas suteikia vienodą atmosferos pasiskirstymą augimo metu, užtikrinant, kad kiekvienas vaflis būtų veikiamas tomis pačiomis atmosferos sąlygomis. Tai padeda išvengti augimo skirtumų tarp vaflių ir pagerina epitaksinio sluoksnio vienodumą.

● Veiksminga priemaišų kontrolė: SiC Coated Epi Susceptor dizainas padeda sumažinti priemaišų patekimą ir difuziją. Jis gali užtikrinti gerą sandarumą ir atmosferos kontrolę, sumažinti priemaišų poveikį epitaksinio sluoksnio kokybei ir taip pagerinti įrenginio veikimą bei patikimumą.

● Lankstus proceso plėtra: „EPI“ suvokėjas turi lanksčias proceso plėtros galimybes, leidžiančias greitai sureguliuoti ir optimizuoti augimo parametrus. Tai suteikia galimybę tyrėjams ir inžinieriams vykdyti greitą proceso plėtrą ir optimizavimą, kad būtų patenkinti skirtingų programų ir reikalavimų epitaksinių augimo poreikiai.


Pagrindinės fizinės CVD SiC dangos savybės:

Pagrindinės fizinės CVD SIC dangos savybės
Turtas Tipinė vertė
Kristalinė struktūra FCC β fazės polikristalinė, daugiausia (111) orientuota
SiC dangos tankis 3,21 g/cm³
CVD SiC dangos kietumas 2500 „Vickers“ kietumas (500 g apkrova)
grūdų dydis 2 ~ 10 μm
Cheminis grynumas 99.9995%
Šilumos talpa 640 j · kg-1· K-1
Sublimacijos temperatūra 2700 ℃
Lankstumo stiprumas 415 MPA RT 4 taškų
Youngo modulis 430 Gpa 4pt lenkimas, 1300 ℃
Šilumos laidumas 300 W · m-1· K-1
Šiluminė plėtra (CTE) 4,5 × 10-6K-1


„VeTek“ puslaidininkisSiC padengtas Epi receptoriusGamybos parduotuvė

VeTek Semiconductor SiC Coated Epi Susceptor Production Shop

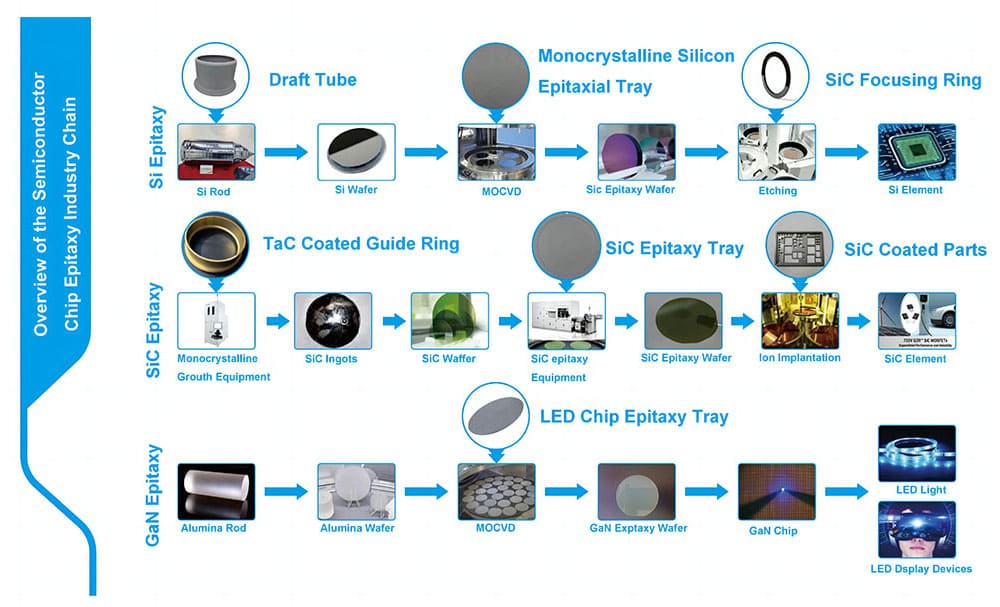

Puslaidininkinio lustų „Epitaxy“ pramonės grandinės apžvalga:
