TAC dangos kreipiamojo žiedas
  • TAC dangos kreipiamojo žiedasTAC dangos kreipiamojo žiedas

TAC dangos kreipiamojo žiedas

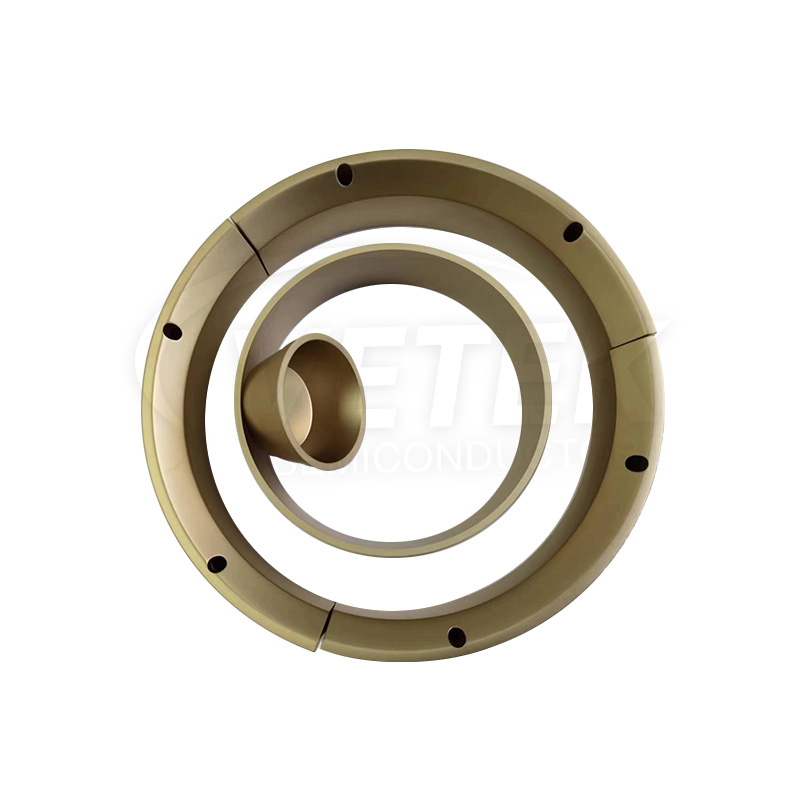

VeTek Semiconductor's TaC Coating Guide Ring yra sukurtas dengiant tantalo karbido dangą ant grafito dalių, naudojant labai pažangią techniką, vadinamą cheminiu garų nusodinimu (CVD). Šis metodas yra nusistovėjęs ir pasižymi išskirtinėmis dangos savybėmis. Naudojant TaC dangos kreipiamąjį žiedą, grafito komponentų tarnavimo laikas gali būti žymiai pailgintas, grafito priemaišų judėjimas gali būti slopinamas, o SiC ir AIN monokristalų kokybė gali būti patikimai palaikoma. Sveiki atvykę į mūsų paklausimą.

„Vetek Semiconductor“ yra profesionalus „China TAC“ dangos vadovas, TAC dangos tiglis, sėklų laikiklio gamintojas ir tiekėjas.

TAC dangos tiglis, sėklų laikiklio ir TAC dangos kreipiamojo žiedo žiedas SiC ir Ain vienkartinėje krosnyje buvo auginami PVT metodu.

Kai SiC paruošti naudojamas fizinis garų transportavimo metodas (PVT), sėklinis kristalas yra santykinai žemos temperatūros srityje, o SiC žaliava yra santykinai aukštos temperatūros srityje (virš 2400 ℃). Žaliavos skilimo metu susidaro SiXCy (daugiausia įskaitant Si, SiC₂, Si2C ir kt.). Garų fazės medžiaga pernešama iš aukštos temperatūros srities į sėklinį kristalą žemos temperatūros regione, susidaro branduoliai ir auga. Kad susidarytų vienas kristalas. Šiame procese naudojamos šiluminio lauko medžiagos, tokios kaip tiglis, srauto kreipiklio žiedas, sėklinių kristalų laikiklis, turi būti atsparios aukštai temperatūrai ir neteršia SiC žaliavų ir SiC monokristalų. Panašiai, AlN monokristalų augimo kaitinimo elementai turi būti atsparūs Al garams, N₂ korozijai ir turi turėti aukštą eutektinę temperatūrą (ir AlN), kad sutrumpėtų kristalų paruošimo laikotarpis.

Nustatyta, kad SIC ir ALN paruošti TAC dengtos grafito šiluminio lauko medžiagos buvo švaresnės, beveik nebuvo anglies (deguonies, azoto) ir kitų priemaišų, mažiau briaunų defektų, mažesnio atsparumo kiekviename regione, o mikroporų tankis ir ėsdinimo duobių tankis buvo duobių tankis duobių tankis. Ženkliai sumažėjo (po Koh ėsdinimo), o krištolo kokybė buvo labai pagerėjusi. Be to, TAC tiglio svorio metimo procentas yra beveik lygus nuliui, išvaizda neardoma, gali būti perdirbta (gyvybė iki 200 val.), Gali pagerinti tokio vieno kristalų preparato tvarumą ir efektyvumą.


SiC prepared by PVT method


TAC dangos kreipiamojo žiedo produkto parametras:

TaC dangos fizinės savybės
Tankis 14,3 (g/cm³)
Savitasis spinduliavimas 0.3
Šiluminio plėtimosi koeficientas 6.3 10-6/K
Kietumas (HK) 2000 HK
Atsparumas 1×10-5Ohm*cm
Terminis stabilumas <2500 ℃
Grafito dydžio pokyčiai -10-20um
Dangos storis ≥20um tipinė vertė (35um±10um)


Gamybos parduotuvės:

VeTek Semiconductor Production Shop
