Tantalo karbidu padengtas kreipiamasis žiedas
  • Tantalo karbidu padengtas kreipiamasis žiedasTantalo karbidu padengtas kreipiamasis žiedas

Tantalo karbidu padengtas kreipiamasis žiedas

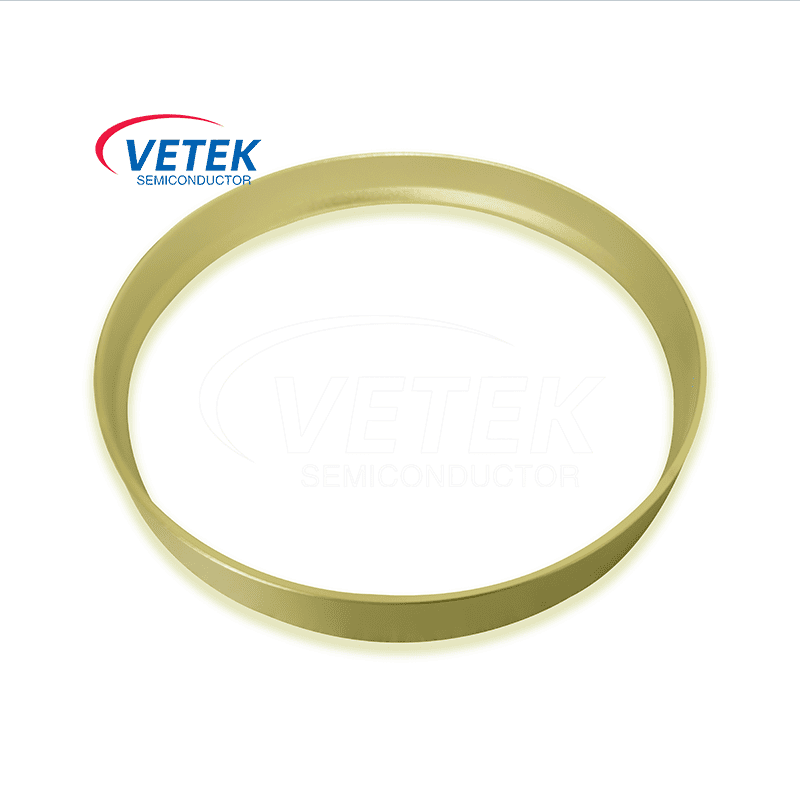

Kaip Kinijoje pirmaujantis TaC dangos kreipiamojo žiedo tiekėjas ir gamintojas, „VeTek Semiconductor“ tantalo karbidu padengtas kreipiamasis žiedas yra svarbus komponentas, naudojamas reaktyviųjų dujų srautui nukreipti ir optimizuoti taikant PVT (fizinio garų transportavimo) metodą. Jis skatina vienodą SiC pavienių kristalų nusodinimą augimo zonoje, reguliuodamas dujų srauto pasiskirstymą ir greitį. „VeTek Semiconductor“ yra pirmaujanti TaC dangos kreipiamųjų žiedų gamintoja ir tiekėja Kinijoje ir net pasaulyje, todėl laukiame jūsų konsultacijos.

Trečiosios kartos puslaidininkio silicio karbido (SIC) kristalų augimui reikalinga aukšta temperatūra (2000–2200 ° C) ir atsiranda mažose kamerose su sudėtingomis atmosferomis, kuriose yra Si, C, SiC garų komponentai. Aukštoje temperatūroje grafito lakieji ir dalelės gali paveikti kristalų kokybę, todėl susidaro tokie defektai kaip anglies intarpai. Nors grafito tipas su SiC dangomis yra paplitęs epitaksiniame augime, silicio karbido homoepitaksijai, esant maždaug 1600 ° C temperatūrai, SIC gali būti perėjama fazėje, prarandant apsaugines savybes grafito metu. Norint sušvelninti šias problemas, veiksminga tantalo karbido danga. Tantalum karbidas, turintis aukštą lydymosi tašką (3880 ° C), yra vienintelė medžiaga, palaikanti geras mechanines savybes, viršijančias 3000 ° C, ir pasižymi puikiomis aukštos temperatūros cheminiu atsparumu, erozijos oksidacijos atsparumu ir aukštesnėmis aukštos temperatūros mechaninėmis savybėmis.


SiC kristalų augimo procese pagrindinis SiC monokristalų paruošimo būdas yra PVT metodas. Esant žemam slėgiui ir aukštai temperatūrai, didesnio dydžio (>200 μm) silicio karbido milteliai suyra ir sublimuoja į įvairias dujų fazės medžiagas, kurios, veikiant temperatūros gradientui, pernešamos į sėklų kristalą žemesnėje temperatūroje ir reaguoja bei nusėda. perkristalizuoti į silicio karbido monokristalą. Šiame procese tantalo karbidu padengtas kreipiamasis žiedas atlieka svarbų vaidmenį užtikrinant, kad dujų srautas tarp šaltinio ir augimo zonos būtų stabilus ir vienodas, taip pagerinant kristalų augimo kokybę ir sumažinant netolygaus oro srauto poveikį.

Tantalum karbido dengto kreipiamojo žiedo vaidmuo naudojant PVT metodą SiC vieno kristalo augimą

● Oro srauto gairės ir paskirstymas

Pagrindinė TaC dangos kreipiamojo žiedo funkcija yra kontroliuoti šaltinio dujų srautą ir užtikrinti, kad dujų srautas būtų tolygiai paskirstytas visoje augimo zonoje. Optimizuodamas oro srauto kelią, jis gali padėti dujoms tolygiau nusodinti augimo zonoje, taip užtikrinant tolygesnį SiC monokristalo augimą ir sumažinant defektus, atsirandančius dėl netolygaus oro srauto. Tolygus dujų srautas yra esminis veiksnys krištolo kokybė.

Schematic diagram of SiC single crystal growth


●  Temperatūros gradiento valdymas

SiC monokristalo augimo procese temperatūros gradientas yra labai svarbus. TaC dangos kreipiamasis žiedas gali padėti reguliuoti dujų srautą šaltinio ir augimo zonoje, netiesiogiai paveikti temperatūros pasiskirstymą. Stabilus oro srautas padeda išlaikyti vienodą temperatūros lauką ir taip pagerinti kristalo kokybę.


● Pagerinkite dujų perdavimo efektyvumą

Kadangi SiC monokristalų augimui reikia tiksliai kontroliuoti pirminės medžiagos garavimą ir nusodinimą, TaC dangos kreipiamojo žiedo konstrukcija gali optimizuoti dujų perdavimo efektyvumą, leidžiant dujoms efektyviau tekėti į augimo zoną ir pagerinti augimą. vieno kristalo greitis ir kokybė.


„Vetek Semiconductor“ tantalum karbido dengto kreipiamojo žiedo sudaro aukštos kokybės grafito ir TAC danga. Jis turi ilgą tarnavimo laiką, turintį stiprų atsparumą korozijai, stiprų atsparumą oksidacijai ir stiprų mechaninį stiprumą. „Vetek Semiconductor“ techninė komanda gali padėti jums pasiekti veiksmingiausią techninį sprendimą. Nesvarbu, kokie yra jūsų poreikiai, „Vetek Semiconductor“ gali pateikti atitinkamus pritaikytus produktus ir laukti jūsų užklausos.



TAC dangos fizinės savybės


TAC dangos fizinės savybės
Tankis
14,3 (g/cm³)
Specifinis spinduliavimas
0.3
Šiluminio išsiplėtimo koeficientas
6.3*10-6/K
Kietumas (HK)
2000 HK
Atsparumas
1 × 10-5 omas*cm
Terminis stabilumas
<2500 ℃
Grafito dydžio pokyčiai
-10 ~ -20um
Dangos storis
≥ 20um tipinė vertė (35um ± 10um)
Šilumos laidumas
9–22 (w/m · k)

„Vetek“ puslaidininkio tantalum karbidas padengtas gido žiedo produktų parduotuvės

SiC Coating substrateTaC coated guide ring testSilicon carbide ceramic processingSemiconductor process equipment


Hot Tags: „Tantalum“ karbidas padengtas kreipiamojo žiedas
Siųsti užklausą
Kontaktinė informacija
Jei turite klausimų apie silicio karbido dangą, tantalo karbido dangą, specialų grafitą ar kainoraštį, palikite mums savo el. laišką ir mes susisieksime per 24 valandas.
