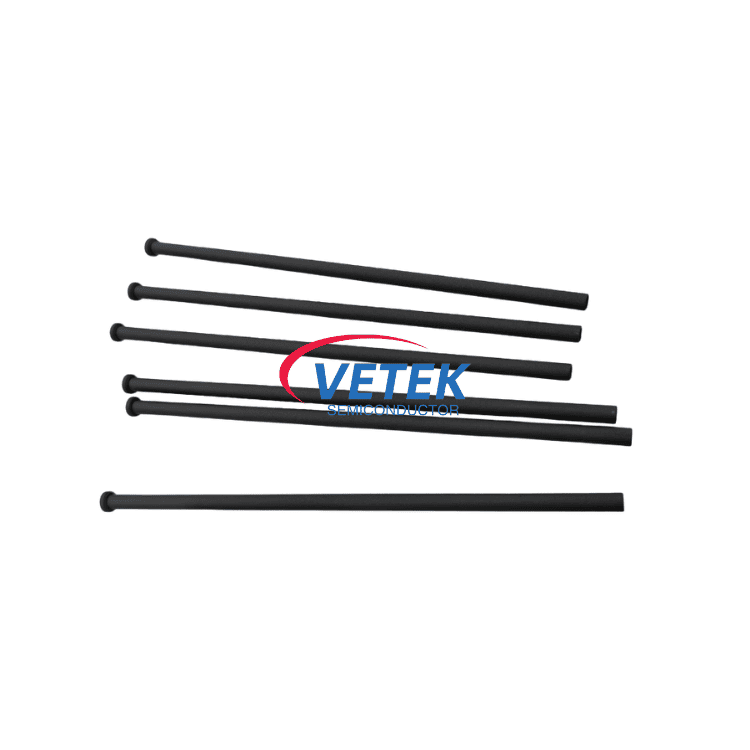

AMAT 0200-03201 CVD SiC Wafer Lift Kaištis

Produkto savybės

 ● Didelio grynumo grafito šerdis + CVD SiC danga – sukurta tikram puslaidininkių gamybai.

 ● Atlieka aukšto temperatūros epitaksijos paleidimus neprarandant mechaninio stabilumo ciklas po ciklo.

 ● Plona sienelė sumažina šiluminę masę ir pagerina plokštelių tvarkymo tikslumą.

 ● SiC sluoksnis atlaiko agresyvias proceso dujas ir cheminį valymą.

 ● Lygi, vienoda danga reiškia mažiau dalelių išsiliejimo ir stabilesnį apdorojimą. CNC apdirbimo metu laikomės griežtų leistinų nuokrypių kritinėms puslaidininkių dalims.

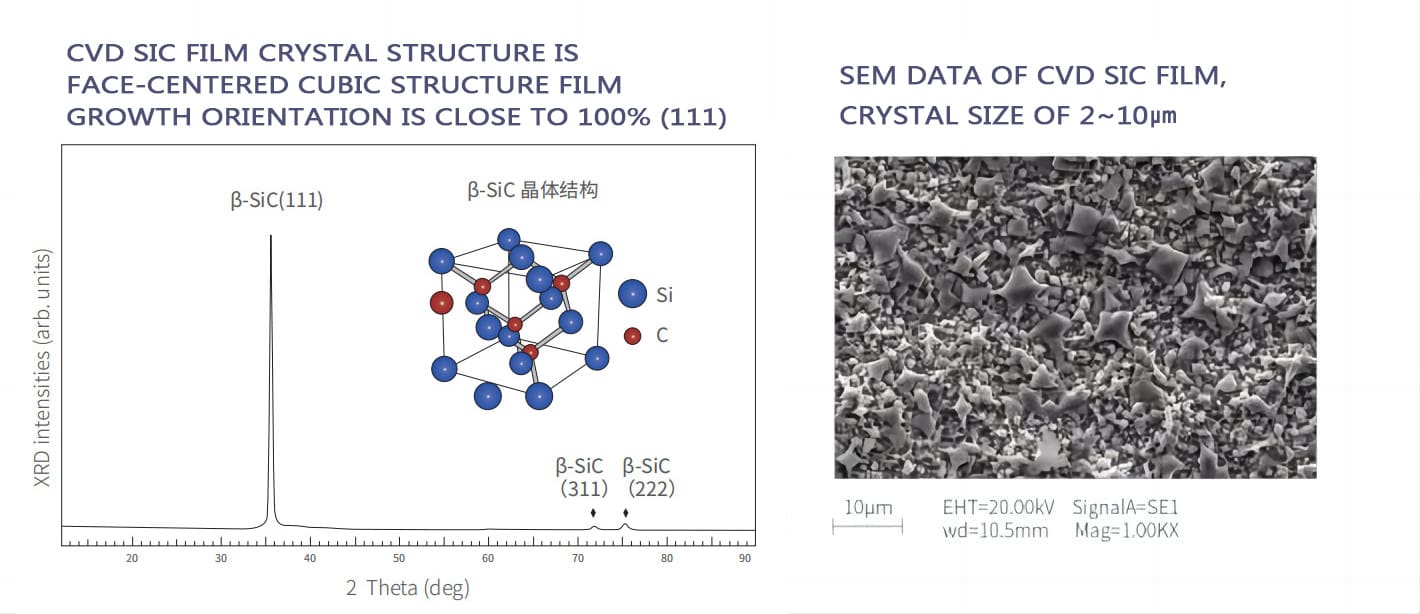

Pagrindinės CVD SiC dangos fizinės savybės

Programos

 ● Silicio epitaksija (Si EPI) – plokštelių pakėlimas, išdėstymas ir perkėlimas 300 mm reaktoriuose.

 ● Bendras puslaidininkinių plokštelių apdorojimas, kai reikalingas šilumos stabilumas, atsparumas korozijai, mažas dalelių kiekis ir ilgas dalių tarnavimo laikas.

 ● AMAT epitaksijos kameros ir suderinamos plokštelių tvarkymo sistemos.

Kodėl verta rinktis VeTek Semiconductor

 ● Labai grynas SiC dengtas grafitas, skirtas puslaidininkiams.

 ● Terminis stabilumas ir cheminis atsparumas yra kieti.

 ● Laikykitės griežtų leistinų nuokrypių – tikslus apdirbimas yra mūsų reikalas.

 ● Suderinamas su AMAT, ASM, Aixtron ir LPE.
