SiC padengtas gilus UV LED jautrumas

SiC padengtas gilus UV LED jautrumas

SIC padengtas giluminio UV LED 2 -ojo stoties, skirtas MOCVD procesui, siekiant palaikyti efektyvų ir stabilų giliųjų UV LED epitaksinio sluoksnio augimą. „Vetek Semiconductor“ yra pirmaujanti SIC dengto giliųjų UV LED 2 -ojo LED recepto gamintojas ir tiekėjas Kinijoje. Mes turime turtingą patirtį ir užmezgėme ilgalaikius bendradarbiavimo ryšius su daugybe LED epitaksinių gamintojų. Mes esame geriausi LEDS „Streceptor“ produktų gamintojai. Po daugelio metų patikrinimo mūsų produktų gyvenimo trukmė yra lygiaverčiai aukščiausiems tarptautiniams gamintojams. Laukiu jūsų užklausos.
LED epitaksija Apvaizda

LED epitaksija Apvaizda

„Vetek Semiconductor“ LED epitaksijos suvokėjas yra skirtas mėlynai ir žaliai LED epitaksinei gamybai. Jis sujungia silicio karbido dangą ir SGL grafitą ir turi didelį kietumą, žemą šiurkštumą, gerą šiluminį stabilumą ir puikų cheminį stabilumą. „LED Epitaxy“ jautrumas yra vienas iš geriausių „Vetek Semiconductor“ produktų. Mes laukiame jūsų užklausos.
Aukšto grynumo Cvd SiC žaliava

Aukšto grynumo Cvd SiC žaliava

Didelio grynumo CVD SiC žaliava, kurią paruošė CVD, yra geriausia šaltinio medžiaga silicio karbido kristalų augimui fizinio garų pernešime. Didelio grynumo CVD SiC žaliavos tankis, kurį tiekia „Vetek“ puslaidininkis, yra didesnis nei mažų dalelių, susidariusių spontaniškai deginant Si ir C turinčias dujas, ir tam nereikia specialios sukepinimo krosnies, ir jos garinimo greitis yra beveik pastovus. Jis gali augti ypač aukštos kokybės SiC pavienius kristalus. Laukiu jūsų užklausos.
VEECO LED EP

VEECO LED EP

„Vetek Semiconductor“ „Veeco“ LED EPI jautrumas yra skirtas epitaksiniam raudonųjų ir geltonųjų šviesos diodų augimui. Pažangios medžiagos ir CVD SIC dangos technologija užtikrina jautrumo šiluminį stabilumą, todėl temperatūros lauko vienoda augimo metu auga, sumažina kristalų defektus ir pagerina epitaksinių vaflių kokybę ir konsistenciją. Jis suderinamas su „VeEco“ epitaksialine augimo įranga ir gali būti sklandžiai integruota į gamybos liniją. Tikslus dizainas ir patikimas našumas padeda pagerinti efektyvumą ir sumažinti išlaidas. Laukiu jūsų užklausų.

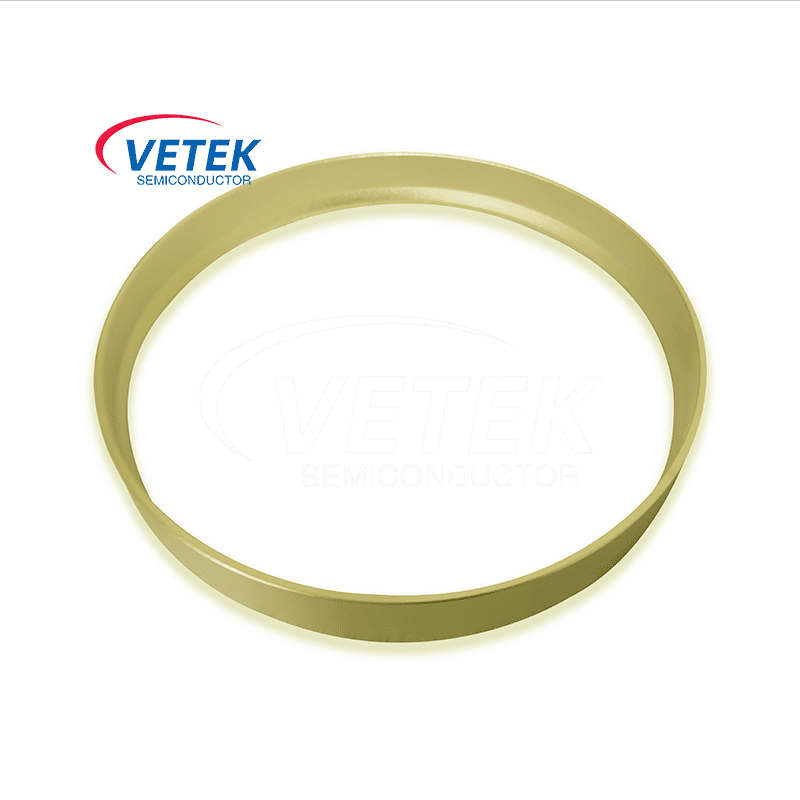

CVD TAC padengtas trijų petalo kreipiamųjų žiedas

CVD TAC padengtas trijų petalo kreipiamųjų žiedas

„Vetek Semiconductor“ patyrė daugelį metų technologinės plėtros ir įvaldė pagrindinę CVD TAC dangos proceso technologiją. „CVD TAC“ padengtas trijų petalinių kreipiamųjų žiedas yra vienas iš „Vetek Semiconductor“ subrendusių CVD TAC dangos gaminių ir yra svarbus komponentas, skirtas paruošti SiC kristalus PVT metodu. Pasitelkdamas „Vetek“ puslaidininkį, manau, kad jūsų „SiC Crystal“ gamyba bus lygesnė ir efektyvesnė.
CVD SIC fokusavimo žiedas

CVD SIC fokusavimo žiedas

„Vetek Semiconductor“ yra pagrindinis vidaus gamintojas ir CVD SIC fokusavimo žiedų tiekėjas, skirtas suteikti aukšto našumo, didelio patikimumo produktų sprendimus puslaidininkių pramonei. VETEK Semiconductor CVD SIC fokusavimo žiedai naudoja pažangios cheminio garų nusėdimo (CVD) technologiją, turi puikų atsparumą aukštai temperatūrai, atsparumą korozijai ir šilumos laidumui ir yra plačiai naudojami puslaidininkių litografijos procesuose. Jūsų paklausimai visada laukiami.
