Kodėl akytu tantalo karbidu (TaC) dengtas grafito žiedas yra labai svarbus patikimam SiC kristalų augimui

Straipsnio santrauka:TheAkytas tantalo karbidas (TaC) padengtas grafito žiedasyra specializuotas šiluminio lauko komponentas, skirtas fiziniam garų transportavimui (PVT) SiC vieno kristalo augimui. Sujungus didelio grynumo porėtą grafitą su tankia CVD tantalo karbido danga, jis užtikrina stabilumą aukštoje temperatūroje, apsaugą nuo korozijos, kontroliuojamą šilumos paskirstymą ir mažą užterštumą. Šiame straipsnyje paaiškinama jo struktūra, techniniai pranašumai, taikymas, specifikacijos ir puslaidininkių ir SiC kristalų auginimo įrangos pasirinkimo aplinkybės.

Turinys

• Kas yra akytasis tantalo karbidu (TaC) padengtas grafito žiedas?
• Kodėl TaC danga yra svarbi SiC kristalų augimui?
• Kokie yra pagrindiniai akytojo TaC dengto grafito žiedo pranašumai?
• Kokios yra techninės specifikacijos?
• Kur naudojamas akytasis TaC padengtas grafito žiedas?
• Kaip pasirinkti tinkamą TaC padengtą grafito žiedą?
• Dažnai užduodami klausimai
• Išvada

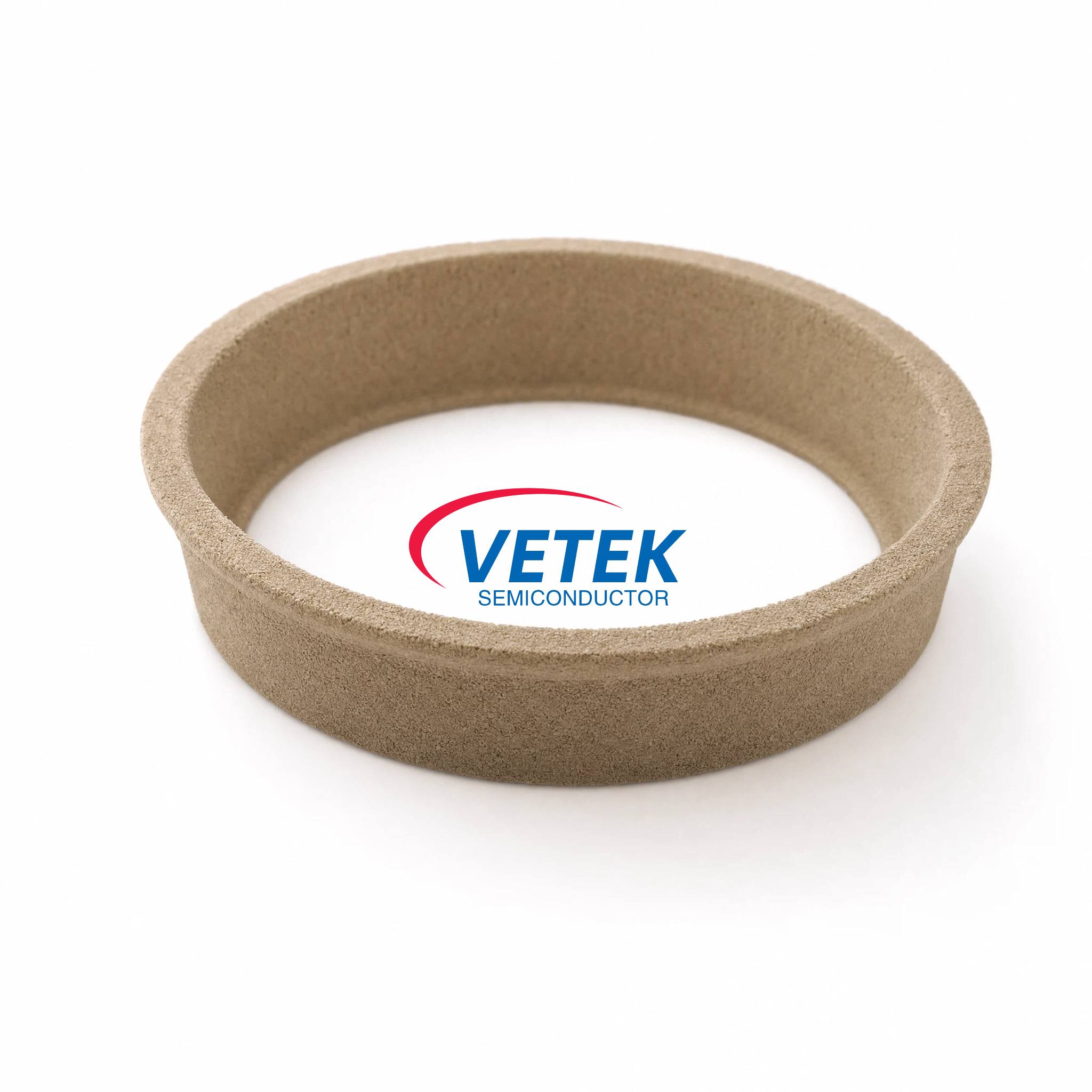

Kas yra akytasis tantalo karbidu (TaC) padengtas grafito žiedas?

A Akytas tantalo karbidas (TaC) padengtas grafito žiedasyra šiluminio lauko komponentas, daugiausia naudojamas SiC vieno kristalo auginimo krosnyse, veikiančiose su PVT procesu. PagalVETEK, komponentas sujungia didelio grynumo porėtą grafito pagrindą su tantalo karbido danga, nusodinta cheminiu garų nusodinimu (CVD). Šis derinys sukurtas taip, kad atlaikytų sudėtingas šilumines ir chemines sąlygas, kartu palaikant stabilią kristalų augimo aplinką.

Porėtas grafito pagrindas suteikia lengvą konstrukcinį pagrindą ir prisideda prie šilumos paskirstymo bei garų pernešimo krosnyje. Tuo tarpu TaC sluoksnis veikia kaip apsauginis barjeras nuo silicio garų, anglies turinčių dujų ir kitų korozinių rūšių, atsirandančių augant SiC kristalams.

Ši medžiagos architektūra yra ypač vertinga, nes šiluminis laukas PVT krosnyje tiesiogiai veikia SiC kristalų kokybę, konsistenciją ir atkuriamumą. Todėl tinkamai sukonstruotas žiedas gali tapti daugiau nei mechaninis komponentas – jis gali prisidėti prie bendro proceso stabilumo.

Kodėl TaC danga yra svarbi SiC kristalų augimui?

SiC kristalų augimui reikalinga itin aukšta temperatūra ir chemiškai agresyvi proceso aplinka. Įprastas grafitas gali užtikrinti naudingas šilumines charakteristikas, tačiau jo paviršius gali būti veikiamas reaktyviųjų medžiagų ilgo veikimo metu. Aukštos kokybės TaC danga padeda išspręsti šį iššūkį sukurdama tankų, chemiškai atsparų apsauginį sluoksnį.

VETEK gaminys yra skirtas darbui iki temperatūros2200°C, o jo TaC danga sukurta taip, kad išlaikytų struktūrinį vientisumą sudėtingoje aukštos temperatūros aplinkoje. Danga taip pat apsaugo grafito pagrindą nuo silicio garų atakos ir korozinių proceso dujų.

SiC gamintojams praktinė nauda gali būti tokia:

• Patobulinta grafito terminio lauko komponentų apsauga.
• Sumažėjusi užteršimo rizika dėl substrato irimo.
• Stabilesnės šiluminio lauko sąlygos.
• Geresnis atsparumas aukštesnės temperatūros oksidacijai ir korozijai.
• Galimas ilgesnis komponentų tarnavimo laikas.
• Nuoseklesnės veikimo sąlygos kartotinių kristalų auginimo ciklų metu.

Kitaip tariant, TaC danga nėra tik paviršiaus apdorojimas. Tinkamai sukonstruotas ir deponuotas, jis tampa svarbia komponento funkcinio veikimo dalimi.

Kokie yra pagrindiniai akytojo TaC dengto grafito žiedo pranašumai?

1. Stabilumas aukštoje temperatūroje

Aukštos temperatūros stabilumas yra vienas iš svarbiausių PVT SiC kristalų auginimo įrangos reikalavimų. VETEK Porous TaC padengtas grafito žiedas yra sukurtas iki 2200 °C temperatūrai, todėl jis tinkamas reikliems terminio lauko darbams.

2. Puiki apsauga nuo korozijos

Tanki CVD TaC danga atskiria grafito substratą nuo agresyvių proceso rūšių. Ši apsauginė funkcija ypač svarbi, kai komponentas yra nuolat veikiamas silicio garų ir anglies turinčių dujų.

3. Kontroliuojamas šiluminio lauko veikimas

Porėtas grafitas gali prisidėti prie šilumos paskirstymo ir garų pernešimo karštoje zonoje. Dėl to substrato struktūra yra svarbi proceso projektavimui, o ne tik kaip mechaninė atrama.

4. Mažas užteršimo potencialas

Kristalų kokybė yra labai jautri nepageidaujamoms priemaišoms. Labai grynos žaliavos kartu su tankia apsaugine TaC danga gali padėti apriboti priemaišų išsiskyrimą ir dalelių išsiskyrimą, palaikydamos švaresnes proceso sąlygas.

5. Stiprus dangos sukibimas

CVD procesas sukuria stiprų ryšį tarp TaC dangos ir grafito pagrindo. Geras sukibimas yra būtinas, nes pakartotinis terminis ciklas gali padidinti dangos defektų arba priešlaikinio komponento gedimo riziką.

6. Pritaikomas dizainas

Skirtingoms SiC kristalų auginimo krosnims gali prireikti skirtingų žiedų matmenų, struktūrinių konfigūracijų ir dangos parametrų. VETEK teigia, kad matmenys, konstrukcijos detalės ir dangos specifikacijos gali būti pritaikytos pagal krosnies reikalavimus ir klientų poreikius.

Kokios yra techninės specifikacijos?

Inžinieriams ir pirkimo komandoms techninės specifikacijos yra būtinos vertinant aAkytas tantalo karbidas (TaC) padengtas grafito žiedas. Šie parametrai yra pagrįsti VETEK paskelbta produkto informacija. Faktinės specifikacijos gali būti pritaikytos pagal įrangos ir proceso reikalavimus.

Lyginant tiekėjus, pirkėjai turėtų įvertinti visą medžiagų sistemą, o ne žiūrėti tik į dangos storį. Substrato grynumas, porų struktūra, dangos vienodumas, sukibimas, matmenų tikslumas ir tikrinimo procedūros gali turėti įtakos komponentų veikimui.

Kur naudojamas akytasis TaC padengtas grafito žiedas?

Pagrindinė programa yraSiC vieno kristalo augimas naudojant PVT metodą. Šis procesas yra plačiai susijęs su SiC substratų gamyba naujos kartos puslaidininkiams. VETEK nustato keletą šio komponento taikymo sričių.

• SiC vieno kristalo augimas:Naudojamas kaip terminio lauko sistemos dalis PVT kristalų auginimo krosnyse.
• Trečiosios kartos puslaidininkių gamyba:Palaiko įrangą, naudojamą pažangiai SiC medžiagų gamybai.
• SiC substrato gamyba:Padeda palaikyti šiluminę ir cheminę aplinką, reikalingą kristalų augimo metu.
• Kristalų auginimo krosnies karštosios zonos:Veikia kaip pažangus grafito terminio lauko komponentas.
• Aukštos temperatūros puslaidininkių apdorojimas:Tinka naudoti, kai būtinas terminis stabilumas ir cheminis atsparumas.

Komponentas ypač vertingas ten, kur svarbus proceso pakartojamumas. Stabilios šiluminės sąlygos ir mažesnis užterštumas gali padėti gamintojams išlaikyti vienodas veikimo sąlygas per gamybos ciklus.

Kaip pasirinkti tinkamą TaC padengtą grafito žiedą?

Norint pasirinkti tinkamą žiedą, reikia daugiau nei suderinti išorinį skersmenį. Pirkimo inžinieriai turėtų atsižvelgti į visą darbo aplinką ir komponento bei krosnies suderinamumą.

1. Patvirtinkite krosnies suderinamumą:Patikrinkite PVT krosnies modelį, montavimo vietą ir galimus matmenis.
2. Apibrėžkite darbo temperatūrą:Įsitikinkite, kad pasirinkta medžiagų sistema tinka numatytam šiluminiam profiliui.
3. Įvertinkite substrato savybes:Atsižvelkite į grafito grynumą, tankį, poringumą, mechaninį stiprumą ir šilumines savybes.
4. Nurodykite TaC dangą:Aptarkite su gamintoju dangos storį, vienodumą, sukibimą ir proceso reikalavimus.
5. Valdymo matmenų tolerancijos:Tikslūs matmenys yra svarbūs teisingam surinkimui ir nuspėjamai šiluminio lauko geometrijai.
6. Apsvarstykite užteršimo kontrolę:Didelio grynumo medžiagos ir stabilios dangos yra svarbios puslaidininkių klasėse.
7. Klauskite apie pritaikymą:Profesionalus gamintojas prieš gamindamas turėtų turėti galimybę peržiūrėti brėžinius ir proceso sąlygas.

Pirkėjams, ieškantiems Kinijos gamintojo ar tiekėjo, techninė komunikacija turėtų vykti prieš pateikiant užsakymą. Dalijimasis krosnies brėžiniais, komponentų matmenimis, darbo temperatūra ir proceso reikalavimais gali žymiai pagerinti gaminių atitikimą.

VETEK siūlo pritaikytas parinktis, apimančias matmenis, pagrindo konfigūraciją ir dangos parametrus, todėl žiedą galima pritaikyti prie skirtingų SiC auginimo krosnies reikalavimų.

Dažnai užduodami klausimai

Kam naudojamas akytasis tantalo karbidu (TaC) padengtas grafito žiedas?

Jis pirmiausia naudojamas kaip šiluminio lauko komponentas PVT SiC vieno kristalo augimo krosnyse. Jo akytas grafito pagrindas palaiko šilumos pasiskirstymą ir garų pernešimą, o TaC danga apsaugo nuo aukštos temperatūros cheminio poveikio.

Kodėl tantalo karbidas tinka SiC kristalams auginti?

TaC pasižymi stabilumu aukštoje temperatūroje ir stipriu cheminiu atsparumu. Tai padeda apsaugoti grafito pagrindą nuo silicio garų ir kitų reaktyvių rūšių, taip prisidedant prie švaresnės ir stabilesnės augimo aplinkos.

Kokio storio yra TaC danga?

VETEK nurodo 20–100 μm dangos storio diapazoną, kurį galima pritaikyti pagal naudojimo reikalavimus.

Ar galima pritaikyti grafito žiedą?

Taip. VETEK teigia, kad pritaikymas gali apimti matmenis, konstrukcines detales, pagrindo konfigūraciją ir dangos parametrus, pagrįstus klientų brėžiniais, krosnies projektais ir proceso reikalavimais.

Kokią temperatūrą gali atlaikyti žiedas?

Paskelbtoje techninėje specifikacijoje nurodytas atsparumas temperatūrai iki 2200°C. Faktinis tinkamumas naudoti turėtų būti įvertintas pagal krosnies konstrukciją, šiluminį profilį, atmosferą ir proceso sąlygas.

Išvada

A Akytas tantalo karbidas (TaC) padengtas grafito žiedassujungia didelio grynumo porėto grafito šiluminio lauko charakteristikas su CVD TaC dangos atsparumu aukštai temperatūrai ir cheminiam atsparumui. PVT SiC kristalų auginimui ši medžiagos architektūra gali palaikyti šiluminį stabilumą, apsaugą nuo korozijos, užterštumo kontrolę ir pakartotines proceso sąlygas. Dėl pritaikomų matmenų ir dangos parametrų jį taip pat galima pritaikyti prie skirtingų kristalų auginimo krosnių konstrukcijų.

Jei perkate didelio našumoAkytas tantalo karbidas (TaC) padengtas grafito žiedasSiC kristalų auginimo įrangai VETEK gali pateikti pritaikytus sprendimus pagal jūsų brėžinius ir proceso reikalavimus.Susisiekite su mumisŠiandien aptarsime jūsų specifikacijas, dangos reikalavimus, krosnių suderinamumą ir tiekimo poreikius, o mūsų techninė komanda padės jums nustatyti tinkamą TaC dengto grafito sprendimą.
