Produktai

Silicio karbido epitaksija


Aukštos kokybės silicio karbido epitaksijos paruošimas priklauso nuo pažangių technologijų ir įrangos bei įrangos priedų. Šiuo metu plačiausiai naudojamas silicio karbido epitaksijos augimo metodas yra cheminis garų nusėdimas (CVD). Jis turi tikslios epitaksialinio plėvelės storio ir dopingo koncentracijos, mažiau defektų, vidutinio augimo greičio, automatinio proceso valdymo ir kt. Privalumus ir yra patikima technologija, sėkmingai pritaikyta komerciškai.


Silicio karbido CVD epitaksija paprastai priima karštos sienos arba šiltos sienos CVD įrangą, kuri užtikrina, kad epitaksijos sluoksnio 4H kristalinė SIC tęsimas esant aukšto augimo temperatūros sąlygoms (1500–1700 ℃), karštos sienos arba šiltos sienos CVD po metų raidos, atsižvelgiant į raidos struktūrą, ir vertės struktūros raiškos struktūrą.


Yra trys pagrindiniai SIC epitaksialinės krosnies kokybės rodikliai: pirmasis yra epitaksinis augimo efektyvumas, įskaitant storio vienodumą, dopingo vienodumą, defektų greitį ir augimo greitį; Antrasis yra pati įrangos temperatūra, įskaitant kaitinimo/vėsinimo greitį, maksimalią temperatūrą, temperatūros vienodumą; Galiausiai pačios įrangos išlaidų našumas, įskaitant vieno vieneto kainą ir talpą.



Trijų rūšių silicio karbido epitaksinis augimo krosnis ir pagrindinių priedų skirtumai


Karštos sienos horizontalusis CVD (tipiškas LPE kompanijos PE1O6 modelis), šilto sienos planetinis CVD (tipinis modelis AIXTRON G5WWC/G10) ir beveik karščio sienos CVD („NUFLARE Company“ epiteksinių įrangos technikos „EpireVos6“) yra pagrindiniai epitaksialiniai įrangos techniniai sprendimai, kurie buvo realizuoti komercinėse programose šiame etape. Trys techniniai prietaisai taip pat turi savo savybes ir gali būti atrinkti pagal paklausą. Jų struktūra parodyta taip:


Atitinkami pagrindiniai komponentai yra šie:


a) Karštos sienos horizontaliojo tipo šerdies dalis- pusmėnulio dalys susideda iš

Pasrovio izoliacija

Pagrindinė izoliacijos viršutinė dalis

Viršutinis pusmėnulis

Prieš srovę izoliacija

Pereinamasis kūrinys 2

Pereinamasis kūrinys 1

Išorinis oro antgalis

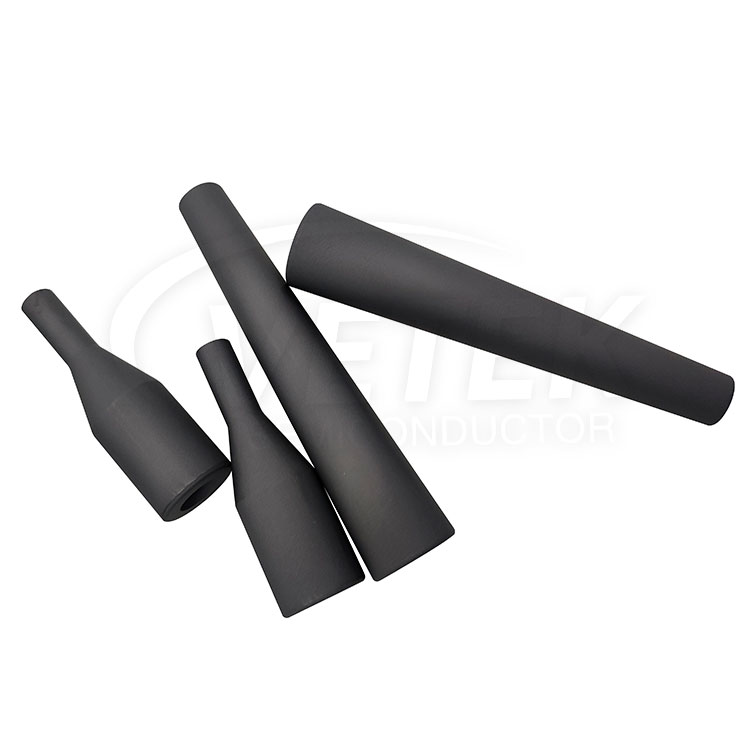

Kūginis snorkelis

Išorinis argono dujų antgalis

Argono dujų purkštukas

Vaflių atraminė plokštė

Centrinio kaištis

Centrinė sargybinė

Pasrovio kairiojo apsaugos dangtis

Dešinysis apsaugos dangtelis pasroviui

Aukštynos kairiojo apsaugos dangtis

Aukščiausio dešiniojo apsaugos dangtis

Šoninė siena

Grafito žiedas

Apsauginis veltinis

Palaikantis veltinis

Kontaktinis blokas

Dujų išleidimo cilindras



b) Šilto sienos planetos tipas

SiC dengimo planetinis diskas ir TAC padengtas planetinis diskas


(C) beveik ir terminės sienos stovėjimo tipas


„Nuflare“ (Japonija): Ši įmonė siūlo dvigubos kameros vertikalias krosnis, kurios prisideda prie padidėjusio gamybos derliaus. Įranga pasižymi greitaeigiu sukimu iki 1000 apsisukimų per minutę, o tai labai naudinga epitaksiniam vienodumui. Be to, jo oro srauto kryptis skiriasi nuo kitos įrangos, vertikaliai žemyn, taip sumažinant dalelių generavimą ir sumažinant dalelių lašelių, krintančių ant vaflių, tikimybę. Mes teikiame pagrindinius šios įrangos grafito komponentus.


Kaip SIC epitaksialinės įrangos komponentų tiekėjas, „Vetek Semiconductor“ yra pasiryžęs suteikti klientams aukštos kokybės dangos komponentus, kad palaikytų sėkmingą SIC epitaksijos įgyvendinimą.



View as

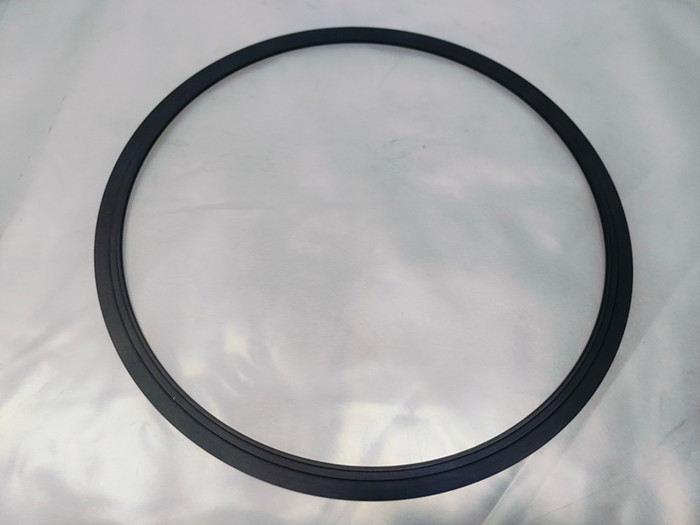

SiC dengtas vaflių laikiklis

SiC dengtas vaflių laikiklis

„Vetek Semiconductor“ yra profesionalus gamintojas ir SIC dengtų vaflių laikiklių gaminių gamintojas ir lyderis Kinijoje. SiC dengtas vaflių laikiklis yra vaflių laikiklis, skirtas epitaksijos procesui, atliekant puslaidininkių apdorojimą. Tai nepakeičiamas prietaisas, stabilizuojantis vaflį ir užtikrinantis vienodą epitaksinio sluoksnio augimą. Sveiki atvykę į tolesnes konsultacijas.
Peržiūrėti daugiau >> Siųsti užklausą >>

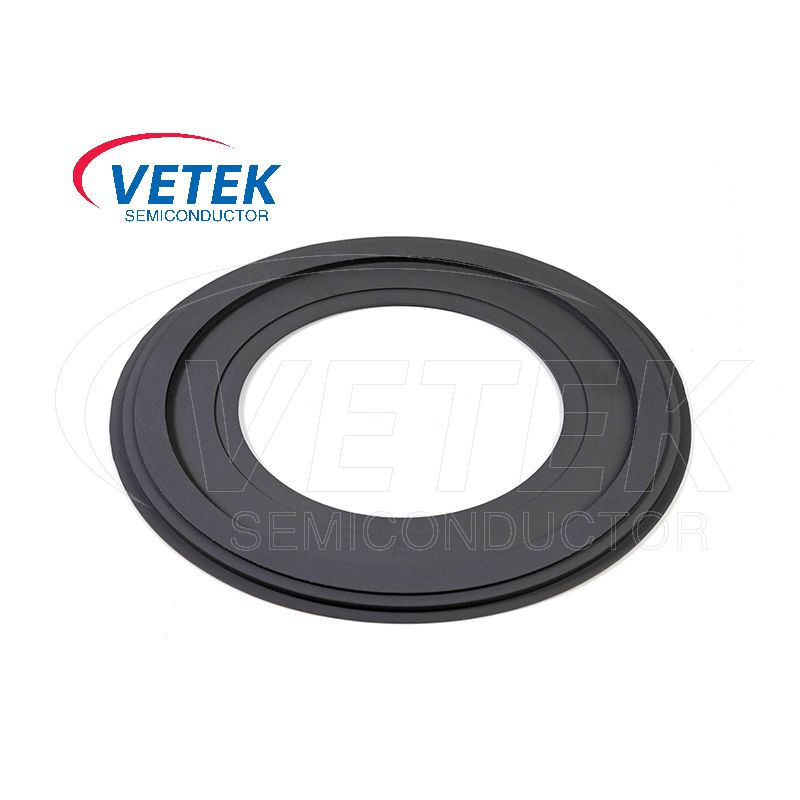

„Epi Wafer“ laikiklis

„Epi Wafer“ laikiklis

„Vetek Semiconductor“ yra profesionalus „Epi Wafer“ laikiklių gamintojas ir gamykla Kinijoje. „Epi“ vaflių laikiklis yra „Epitaxy“ proceso vaflių laikiklis puslaidininkių apdorojime. Tai yra pagrindinis įrankis, skirtas stabilizuoti vaflį ir užtikrinti vienodą epitaksinio sluoksnio augimą. Jis plačiai naudojamas tokiose epitaksinėse įrangose ​​kaip MOCVD ir LPCVD. Tai yra nepakeičiamas „Epitaxy“ proceso įrenginys. Sveiki atvykę į tolesnes konsultacijas.
Peržiūrėti daugiau >> Siųsti užklausą >>
„Aixtron“ palydovo vaflių laikiklis

„Aixtron“ palydovo vaflių laikiklis

„Vetek Semiconductor“ „Aixtron“ palydovų vaflių nešiklis yra vaflių nešiklis, naudojamas Aixtron įrangoje, daugiausia naudojamas MOCVD procesuose, ir jis ypač tinka aukštos temperatūros ir aukšto tikslumo puslaidininkių apdorojimo procesams. Vežėjas gali suteikti stabilią vaflių atramą ir vienodą plėvelės nusėdimą MOCVD epitaksinio augimo metu, o tai yra būtina sluoksnio nusėdimo procesui. Sveiki atvykę į tolesnes konsultacijas.
Peržiūrėti daugiau >> Siųsti užklausą >>

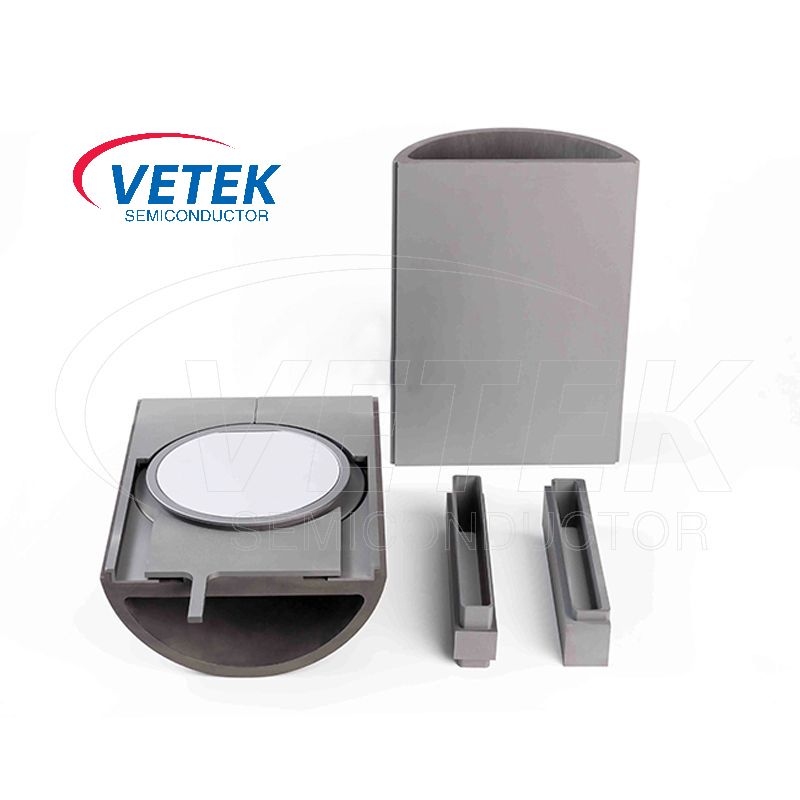

Lpe halfmoon sic epi reaktorius

Lpe halfmoon sic epi reaktorius

„Vetek Semiconductor“ yra profesionalus LPE „HalfMoon SIC EPI“ reaktoriaus produktų gamintojas, novatorius ir lyderis Kinijoje. „LPE HalfMoon Sic Epi“ reaktorius yra įrenginys, specialiai sukurtas aukštos kokybės silicio karbido (SIC) epitaksiniams sluoksniams, daugiausia naudojami puslaidininkių pramonėje, gaminti. Sveiki atvykę į tolesnius klausimus.
Peržiūrėti daugiau >> Siųsti užklausą >>
CVD SIC dengtos lubos

CVD SIC dengtos lubos

„Vetek“ puslaidininkio CVD SIC dengtos lubos pasižymi puikiomis savybėmis, tokiomis kaip atsparumas aukštai temperatūrai, atsparumas korozijai, dideliam kietumui ir žemo šiluminio išsiplėtimo koeficientui, todėl tai yra idealus materialus pasirinkimas puslaidininkių gamyboje. Kaip Kinijos pirmaujanti CVD SIC dengtų lubų gamintojas ir tiekėjas, „Vetek Semiconductor“ tikisi jūsų konsultacijų.
Peržiūrėti daugiau >> Siųsti užklausą >>

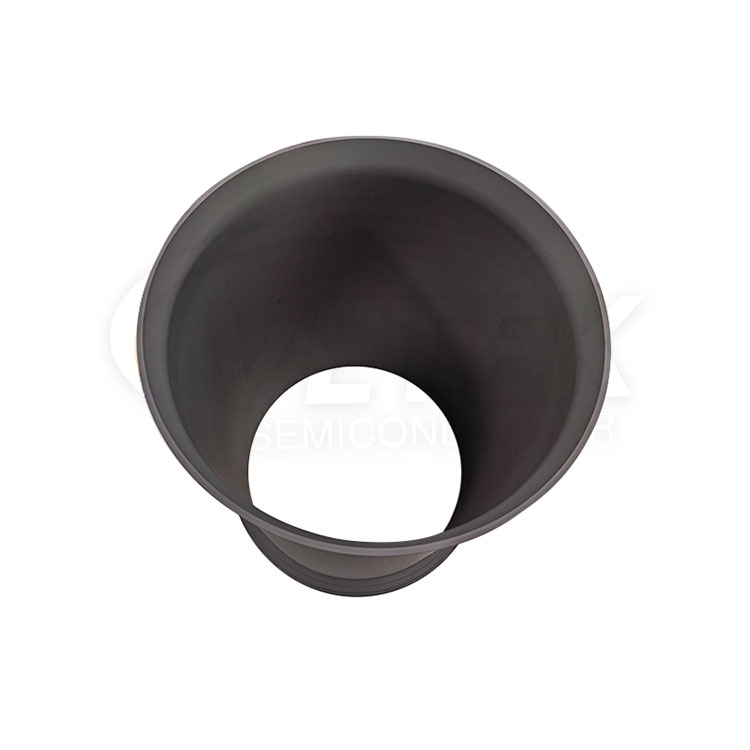

CVD sic grafito cilindras

CVD sic grafito cilindras

„Vetek“ puslaidininkio CVD SIC grafito cilindras yra pagrindinio puslaidininkio įrangos, tarnaujančio kaip apsauginis skydas reaktoriuose, kad apsaugotų vidinius komponentus aukštos temperatūros ir slėgio nustatymuose. Tai veiksmingai apsaugo nuo cheminių medžiagų ir ekstremalios šilumos, išsaugojimo įrangos vientisumą. Esant išskirtiniam atsparumui nusidėvėjimui ir korozijai, jis užtikrina ilgaamžiškumą ir stabilumą sudėtingoje aplinkoje. Naudodamiesi šiais dangčiais padidina puslaidininkio įrenginio našumą, prailgina gyvenimo trukmę ir sušvelnina priežiūros reikalavimus bei sugadina riziką.
Peržiūrėti daugiau >> Siųsti užklausą >>

Veteksemicon silicon carbide epitaxy is your advanced procurement option for producing high-performance 4H-SiC and 6H-SiC epitaxial layers used in wide bandgap semiconductor devices. SiC epitaxy enables the formation of defect-controlled, dopant-engineered epitaxial layers critical for high-power, high-frequency, and high-temperature electronic devices.


Our offering includes specialized components such as SiC epitaxial susceptors, SiC-coated wafer holders, and epitaxy process rings, tailored for use in horizontal and vertical MOCVD and CVD reactors, including platforms by Veeco, Aixtron, and LPE. Veteksemicon’s parts are coated with high-purity CVD SiC, ensuring chemical compatibility, temperature uniformity, and minimal contamination during epitaxial layer growth.


Silicon carbide epitaxy is essential for fabricating power MOSFETs,  IGBTs, and RF components, particularly in automotive, energy, and aerospace applications. The epitaxial process requires extremely precise control over doping concentration, layer thickness, and crystallographic orientation, which is why substrate compatibility and thermal stability of reactor parts are critical.


Relevant terms in this category include 4H-SiC epitaxial wafer, low-defect-density epitaxy, SiC epi-ready substrates, and wide bandgap semiconductors. Veteksemicon supports both research-scale and volume production needs with stable, repeatable, and thermally robust component solutions.


To learn more about our silicon carbide epitaxy support materials, visit the Veteksemicon product detail page or contact us for detailed specifications and engineering support.


Kaip profesionalus Silicio karbido epitaksija gamintojas ir tiekėjas Kinijoje, mes turime savo gamyklą. Nesvarbu, ar jums reikia pritaikytų paslaugų, kad patenkintumėte specifinius jūsų regiono poreikius, ar norite nusipirkti pažangų ir patvarų Silicio karbido epitaksija, pagamintą Kinijoje, galite palikti mums pranešimą.
